《汽车车身电气系统故障与排除》教案10 学习任务十 电动座椅加热系统失效故障诊断与排除

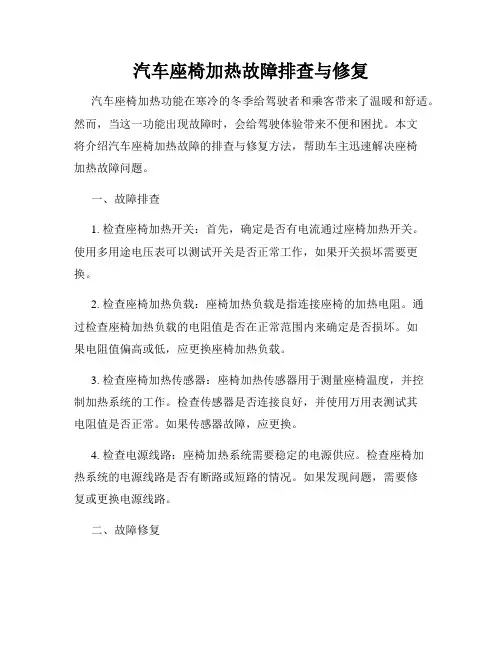

汽车座椅加热故障排查与修复
汽车座椅加热故障排查与修复汽车座椅加热功能在寒冷的冬季给驾驶者和乘客带来了温暖和舒适。
然而，当这一功能出现故障时，会给驾驶体验带来不便和困扰。
本文将介绍汽车座椅加热故障的排查与修复方法，帮助车主迅速解决座椅加热故障问题。
一、故障排查1. 检查座椅加热开关：首先，确定是否有电流通过座椅加热开关。
使用多用途电压表可以测试开关是否正常工作，如果开关损坏需要更换。
2. 检查座椅加热负载：座椅加热负载是指连接座椅的加热电阻。
通过检查座椅加热负载的电阻值是否在正常范围内来确定是否损坏。
如果电阻值偏高或低，应更换座椅加热负载。
3. 检查座椅加热传感器：座椅加热传感器用于测量座椅温度，并控制加热系统的工作。
检查传感器是否连接良好，并使用万用表测试其电阻值是否正常。
如果传感器故障，应更换。
4. 检查电源线路：座椅加热系统需要稳定的电源供应。
检查座椅加热系统的电源线路是否有断路或短路的情况。
如果发现问题，需要修复或更换电源线路。
二、故障修复1. 更换座椅加热开关：如果座椅加热开关损坏，需要购买相同规格的开关进行更换。
首先，断开电源，拆卸原来的开关，连接新开关并固定好。
2. 更换座椅加热负载：如果座椅加热负载损坏，需要购买与原负载相同规格的电阻进行更换。
先拆卸座椅，找到加热负载所在位置，拆卸原负载，安装新的加热负载，并确保连接牢固。
3. 更换座椅加热传感器：如果座椅加热传感器损坏，需要购买相同规格的传感器进行更换。
根据座椅型号和说明书，找到传感器所在位置，拆卸原传感器，安装新的传感器，并确保连接牢固。
4. 修复或更换电源线路：如果发现座椅加热系统的电源线路有断路或短路情况，需要修复或更换电源线路。
使用电线夹或绝缘胶带修复断路，更换短路电源线路。
总结：汽车座椅加热功能在寒冷的冬季提供了舒适和温暖。
当座椅加热故障时，我们可以通过排查和修复来解决问题。
注意安全和电压使用规范，确保操作正确。
如遇复杂情况，建议寻求专业技师的帮助。
汽车座椅加热系统故障排查与修复技巧
汽车座椅加热系统故障排查与修复技巧随着汽车科技的发展，越来越多的汽车配备了座椅加热系统，以提供更加舒适的驾驶和乘坐体验。
然而，座椅加热系统可能会出现故障，给驾驶者和乘客带来不便。
本文将介绍一些常见的座椅加热系统故障，并提供一些排查和修复的技巧。
首先，如果您发现汽车座椅加热系统不工作，首先要检查电源是否正常。
您可以查看保险丝盒，并确保与座椅加热系统相关的保险丝是否正常。
如果保险丝没有烧断或松动，那么可能是由于电路连接出现问题。
您可以检查座椅插头和开关是否正常连接，如果发现插头松动，可以重新插入或更换插头。
此外，还可以检查电线是否受损或磨损，需要修复或更换受损的电线。
其次，如果座椅加热系统的电源正常，但仍然无法工作，那么可能是由于加热元件损坏。
汽车座椅加热系统通常采用电阻丝作为加热元件。
您可以使用万用表来测试座椅加热元件的电阻值是否正常。
如果电阻值显示为无限或极小值，那么可能需要更换加热元件。
替换加热元件时，请选择与原始规格相匹配的元件，并确保正确连接。
另外，座椅加热系统还可能出现温度调控不准确的问题。
如果您发现座椅加热系统无法达到预期的温度，或者温度波动较大，您首先可以检查温度调节开关。
有时候，开关接触不良或调节器内部组件损坏可能导致温度控制问题。
您可以尝试拧动开关以改善接触，如果问题仍然存在，那么可能需要更换开关或温度调节器。
最后，座椅加热系统故障排查中一个常见的问题是座椅加热系统只有一侧工作或工作不稳定。
如果只有一侧座椅可以加热，您可以首先检查该侧加热元件和电源连接是否正常。
如果电源和加热元件都正常，那么可能是由于座椅控制模块出现问题。
您可以检查座椅控制模块的电路连接是否稳定，并查看是否有损坏。
如果需要更换座椅控制模块，建议您联系专业技师进行修复或更换。
总之，汽车座椅加热系统故障排查与修复并不复杂，大部分问题可以通过简单的检查和常识来解决。
首先检查电源连接和保险丝情况，然后进行相关元件的测试和更换。
中职教育-《汽车电气系统维修》第二版课件：学习任务10 电动座椅不能调整的检修(人民交通出版社).ppt
三、评价与反馈 四、学习拓展
学习任务十 电动座椅不能调整的检修
一、资料收集 二、实施作业 三、评价与反馈 四、学习拓展
学习目标
完成本学习任务后,你应能: 1. 正确描述电动座椅的功用及组成; 2. 正确分析电动座椅的控制电路及工作
过程; 3. 掌握电动座椅不能调整的检修流程; 4. 掌握电动座椅系统的检修方法
(6)拆卸前排电动座椅腰部开关。如图1136 所示,拆下2 个螺钉和前排电动座椅腰 部开关。
(7)拆卸电动座椅开关。如图11-37 所示, 拆下3 个螺钉,断开插接器并拆下电动座 椅开关。
2 安装 (1)安装电动座椅开关(图11-37)。 (2)安装前排电动座椅腰部开关(图11-36)。 (3)安装前排座椅垫1 号内护板(图11-35)。 (4)安装前排座椅坐垫总成(图11-34 和图11-33)。 (5)安装电动座椅滑动和高度调节开关旋钮(图11-32)。 (6)安装电动座椅靠背倾角调节开关旋钮(图11-31)。 (7)安装前排座椅总成。
一、资料收集
引导问题1 电动座椅系统的功用及组成如何? 1 电动座椅的功用 电动座椅一般具有前后移动、前后端升
降、靠背倾角调节、腰部支撑等功能,如 图11-1 所示。
2 电动座椅的组成
电动座椅由若干个双向电动机、传动装 置(变速器、软轴、齿轮传动机构)和控制 电路(控制开关及线路)组成,如图11-2 所 示。各部件在车上的布置如图11-3 所示。
1 拆卸
(1)拆卸前排座椅总成。
(2)拆卸电动座椅靠背倾角调节开关旋钮。 如图11-31 所示,使用缠有保护性胶带的 螺丝刀,撬开2 个卡爪并拆下电动座椅靠 背倾角调节开关旋钮。
(3)拆卸电动座椅滑动和高度调节开关旋 钮。如图11-32所示,使用缠有保护性胶 带的螺丝刀,撬开4 个卡爪并拆下电动座 椅滑动和高度调节开关旋钮。
车辆电动座椅加热故障的检修技巧
车辆电动座椅加热故障的检修技巧车辆电动座椅加热系统为驾驶员和乘客提供了舒适的座椅加热功能，然而当该系统出现故障时，我们需要了解一些基本的检修技巧。
本文将介绍一些常见的车辆电动座椅加热故障，并提供相应的检修方法，以帮助您解决这些问题。
1. 故障一：座椅加热功能失效当您打开座椅加热开关，但座椅仍然不会加热时，可能存在以下几种原因：a) 检查保险丝：首先，您需要检查座椅加热系统的保险丝。
如果保险丝熔断了，您需要将其更换为合适的规格。
确保在更换保险丝时阅读车辆制造商提供的相关信息。
b) 检查加热元件：座椅加热系统中的加热元件可能会损坏。
您可以使用万用表进行测试，检查加热元件是否具有正确的电阻值。
如果电阻值超出正常范围，您需要更换加热元件。
c) 检查开关：考虑到开关可能损坏，您可以使用万用表测试开关是否正常工作。
如果开关有问题，您需要更换它。
2. 故障二：加热不均匀当座椅加热不均匀时，可能会导致您感到不舒服。
以下是一些可能的原因：a) 检查加热元件：加热元件可能会老化或磨损，导致加热不均匀。
您可以使用万用表测试每个加热元件的电阻值。
如果某些元件的电阻值异常，您需要将其更换。
b) 检查温度传感器：座椅加热系统中的温度传感器可能会出现故障。
您可以使用万用表测试传感器是否正常工作。
如果传感器有问题，您需要更换它。
c) 检查接线：座椅加热系统的接线可能会松动或断开。
您可以仔细检查接线是否完好无损，同时还要确保连接可靠。
3. 故障三：座椅加热过热或不热当座椅加热过热或不热时，可能会对使用者的舒适度造成不利影响。
以下是一些可能的原因和解决方法：a) 检查控制模块：座椅加热系统的控制模块可能会故障，导致加热过热或不热。
您可以使用万用表进行测试，检查控制模块是否正常工作。
如果控制模块有问题，您需要将其更换。
b) 检查加热器线圈：座椅加热器线圈可能会老化或损坏，导致加热过热或不热。
您可以使用万用表测试线圈的电阻值是否在正常范围内。

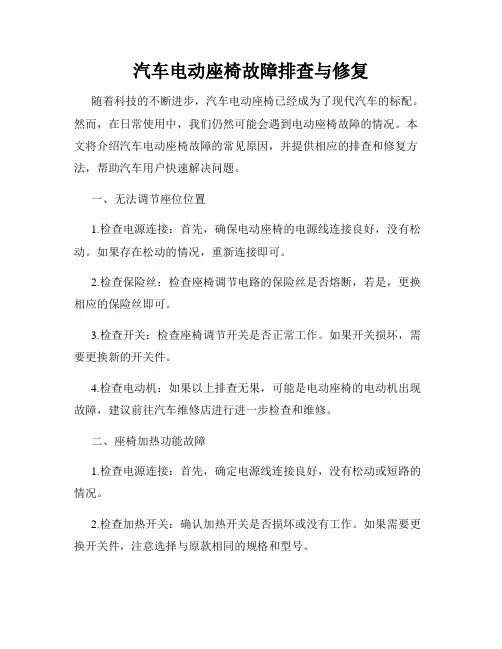

汽车电动座椅故障排查与修复
汽车电动座椅故障排查与修复随着科技的不断进步，汽车电动座椅已经成为了现代汽车的标配。
然而，在日常使用中，我们仍然可能会遇到电动座椅故障的情况。
本文将介绍汽车电动座椅故障的常见原因，并提供相应的排查和修复方法，帮助汽车用户快速解决问题。
一、无法调节座位位置1.检查电源连接：首先，确保电动座椅的电源线连接良好，没有松动。
如果存在松动的情况，重新连接即可。
2.检查保险丝：检查座椅调节电路的保险丝是否熔断，若是，更换相应的保险丝即可。
3.检查开关：检查座椅调节开关是否正常工作。
如果开关损坏，需要更换新的开关件。
4.检查电动机：如果以上排查无果，可能是电动座椅的电动机出现故障，建议前往汽车维修店进行进一步检查和维修。
二、座椅加热功能故障1.检查电源连接：首先，确定电源线连接良好，没有松动或短路的情况。
2.检查加热开关：确认加热开关是否损坏或没有工作。
如果需要更换开关件，注意选择与原款相同的规格和型号。
3.检查加热元件：如果加热开关正常工作，但座椅仍然不加热，有可能是加热元件出现故障。
建议前往专业维修店进行检查和更换。
三、座椅震动或发出异常噪音1.检查电源连接和开关：确保电源连接正常，开关良好。
松动的电源线或损坏的开关可能导致座椅震动或发出异常噪音。
2.检查座椅底座：座椅震动和噪音可能是由座椅底座松动或磨损引起的。
检查和紧固螺栓，修复或更换损坏的部件。
3.检查座椅调节杆：座椅调节杆损坏可能会导致座椅不稳定或发生震动。
如有需要，更换新的调节杆。
四、座椅无法折叠或无法固定1.检查座椅机构：座椅无法折叠可能是由于座椅机构损坏或异物阻塞引起的。
清理异物，并确保机构良好运行。
2.检查固定锁扣：座椅折叠后无法固定可能是因为固定锁扣损坏或失灵。
如有需要，更换新的固定锁扣。
总之，汽车电动座椅故障的原因多种多样，我们可以通过检查电源连接、开关、电动机、加热元件、座椅底座、调节杆和固定锁扣等部件，来排查和解决大部分常见问题。
然而，对于一些复杂的故障，我们建议寻求专业的汽车维修人员的帮助，以确保座椅的安全和正常使用。
《汽车车身电气系统故障与排除》教案10 学习任务十 电动座椅加热系统失效故障诊断与排除

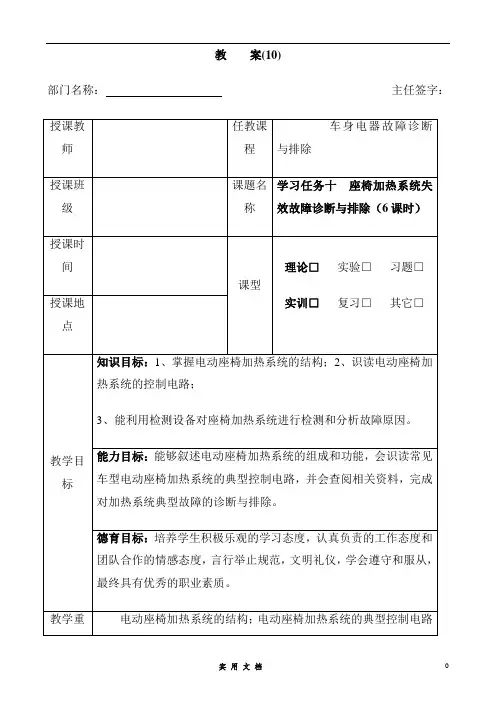

教案(10)
部门名称：主任签字：
授课教
师任教课
程
车身电器故障诊断与排除
授课班
级课题名
称
学习任务十座椅加热系统失
效故障诊断与排除（6课时）
授课时
间
课型
理论□实验□习题□
实训□复习□其它□授课地
点
教学目
标知识目标：1、掌握电动座椅加热系统的结构；2、识读电动座椅加热系统的控制电路；
3、能利用检测设备对座椅加热系统进行检测和分析故障原因。
能力目标：能够叙述电动座椅加热系统的组成和功能，会识读常见车型电动座椅加热系统的典型控制电路，并会查阅相关资料，完成对加热系统典型故障的诊断与排除。
德育目标：培养学生积极乐观的学习态度，认真负责的工作态度和团队合作的情感态度，言行举止规范，文明礼仪，学会遵守和服从，最终具有优秀的职业素质。
教学重电动座椅加热系统的结构；电动座椅加热系统的典型控制电路
点的识读方法。
教学难
点
电动座椅加热系统故障的原因分析。
教学方
法
讲授法、讨论法、演示法、小组工作法
教学手
段
实物或课件、电路图
板书设计
学习任务十电动座椅加热系统失效故障诊断与排除故障现象描述
排除故障的工作导引
一、汽车座椅加热系统的组成
二、汽车座椅加热系统的工作过程
1.加热速度不可调式座椅加热系统
2.加热速度可调节座椅加热系统
三、座椅加热器的检查
四、座椅加热系统失效故障诊断与排除思路
作业和小结。
《汽车车身电气系统故障与排除》课程标准和教学设计说明
《车身电器故障诊断与排除》课程标准和教学设计说明一、课程性质与任务本课程是根据汽车运用与维修专业中等职业教育学生就业岗位典型职业活动直接转化的一门专业核心课程，是《汽车电工电子基础》及《电气系统维护》两门课程的后续课程，具有很强的实用性和实践性。
本课程的主要任务是培养学生进行汽车车身电器系统故障诊断和排除；养成严谨、规范的工作习惯和良好的思维、应变能力，具备安全生产、成本控制、协调合作意识。
二、课程课时116学时三、课程学分8学分四、课程目标1．具备识读汽车电路图的基本能力；2．信息查询和手册使用的基本能力；3．分析典型车身电器系统故障原因的能力；4．具备制定汽车车身电器系统典型故障诊断和排除工作方案的能力；5．能够根据制定的诊断排除方案，对汽车车身电器系统进行检测的能力；6．能够根据制定的诊断排除方案，排除典型车身电器系统故障的能力；7．具备客户接待的基本能力；8．能够按照企业5S要求和安全生产规范进行操作；9．具有一定的沟通能力和团队合作能力；10．培养科学严谨、操作规范的工作作风及成本控制意识。
五、课程内容和考核标准六、任务划分的基本思路课程在划分任务（项目或活动）时主要考虑以下几个方面：1．课程的性质本课程是汽车运用与维修专业必修的专业核心课程，是根据汽车运用与维修专业中等职业教育学生就业岗位典型职业活动直接转化的一门专业课，课程内容以实践操作为主，辅以必要的理论知识，诊断故障的思路在本门课程中尤为重要，是学生进入汽车维修企业的深入拓展课程，故教学任务划分时教学内容逐渐深入拓展，具有很强的实用性和实践性。
2．内容的组合本课程内容是通过询问、验证、观察现象、直观检查、查阅电路及维修资料、制定方案、查找原因、利用仪器检测，确定故障部位，并对故障部位进行修理或通过更换、补给等技术手段，恢复电气系统技术性能。
依据生产中的实际工作项目，本课程选择了汽车电气系统故障诊断与排除工作中的比较典型的14个工作项目，每一个工作项目都是一个典型的工作任务，都体现一个相对独立完整的工作过程，具有可操作性和可见的工作成果，故按照课程标准中的项目直接转为教学任务。
汽车电动座椅故障排查与修复方法
汽车电动座椅故障排查与修复方法汽车电动座椅是现代汽车的常见配置之一，它可以为乘客提供舒适的乘坐体验。
然而，由于使用频繁或者其他原因，电动座椅也会出现故障。
本文将介绍汽车电动座椅故障的排查与修复方法，以帮助车主解决座椅故障问题。
一、故障排查方法1. 观察座椅是否能够正常移动：首先，通过观察座椅是否能够正常移动来判断座椅是否存在故障。
可以尝试调整座椅的前后、上下、倾斜等方向，如果座椅无法移动，说明存在故障。
2. 检查电源线连接情况：检查座椅电源线是否正常连接。
有时候，座椅电源线可能会脱落或者接触不良，导致电动座椅无法正常使用。
检查电源线连接是否牢固，同时注意检查是否有线路短路的情况。
3. 检查座椅控制开关：座椅控制开关也是一个常见的故障点。
可以尝试使用控制开关调整座椅，如果开关无法正常工作，可能需要更换开关或是修复开关的电路。
4. 检查座椅马达：座椅马达是座椅移动的核心部件，如果座椅无法移动，可能是由于座椅马达故障。
可以尝试通过观察座椅马达是否正常运转来判断是否存在故障。
同时，检查座椅马达是否有异响或者卡住的情况。
5. 检查座椅线束：座椅线束是座椅电动系统的重要组成部分，有时候可能会出现线束断裂或断线的情况。
可以检查座椅线束的连接情况，同时检查线束是否有损坏的迹象。
二、故障修复方法1. 更换座椅控制开关：如果座椅控制开关出现故障，可以尝试更换一个新的开关。
更换开关时，需要注意与汽车原装控制开关的兼容性，优先选择原厂或者经过认证的配件。
2. 修复或更换座椅马达：如果座椅马达出现故障，可以尝试修复或者更换马达。
有时候，马达可能只是发生了卡住或者异响的情况，可以尝试清洗或者润滑马达。
如果马达严重损坏，需要更换全新马达。
3. 修复座椅线束：如果座椅线束出现断裂或者断线的情况，可以尝试修复线束或者更换线束。
修复线束时，需要注意使用绝缘胶带或者绝缘套管进行绝缘处理，以免引发其他安全隐患。
4. 调试座椅电气系统：如果无法找到明显的故障点，可以尝试使用专业的座椅电气系统调试工具对座椅进行故障诊断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教案(10)
部门名称：主任签字：
授课教师任教课程车身电器故障诊断与排除
授课班级课题名称学习任务十座椅加热系统失效故障诊断与排除（6课时）
授课时间
课型
理论□实验□习题□
实训□复习□其它□授课地点
教学目标知识目标：1、掌握电动座椅加热系统的结构；2、识读电动座椅加热系统的控制电路；
3、能利用检测设备对座椅加热系统进行检测和分析故障原因。
能力目标：能够叙述电动座椅加热系统的组成和功能，会识读常见车型电动座椅加热系统的典型控制电路，并会查阅相关资料，完成对加热系统典型故障的诊断与排除。
德育目标：培养学生积极乐观的学习态度，认真负责的工作态度和团队合作的情感态度，言行举止规范，文明礼仪，学会遵守和服从，最终具有优秀的职业素质。
教学重点电动座椅加热系统的结构；电动座椅加热系统的典型控制电路的识读方法。
教学难点电动座椅加热系统故障的原因分析。
教学方法讲授法、讨论法、演示法、小组工作法
教学手段实物或课件、电路图
板书设计
学习任务十电动座椅加热系统失效故障诊断与排除故障现象描述
排除故障的工作导引
一、汽车座椅加热系统的组成
二、汽车座椅加热系统的工作过程
1.加热速度不可调式座椅加热系统
2.加热速度可调节座椅加热系统
三、座椅加热器的检查
四、座椅加热系统失效故障诊断与排除思路
作业和小结
作业
1、完成任务工单10.1和10.2；
2、写出路虎车型座椅加热系统高位加热和低位加热的
电路流程。
教学后记
教学过程
教师活动学生活动教学意图时间分配
课前检查学生校服、胸卡、文具等，并做相应记录。
学生准备相应物品使学生养成良好的行
为和学习习惯
故障现象描述：路虎电动座椅加热系统只有快速
加热，不能缓慢加热。
角色扮演引出课题，激发兴趣10分学习任务十座椅加热系统失效故障诊断与排除
教师：讲解并引导学生看图参与讨论。
一、座椅加热系统的组成
加热器、加热器开关、断电器、节温器、（加热电阻丝）完成工单资讯部分
1、学生看图参与讨
论分析；
1、通过学习使学生能
够分析叙述电动座椅
的控制原理；
20分
二、加热系统的工作过程：
1.快速加热过程：
2.缓慢加热过程：学生看图完成相应
电路的连接表格；
分析讲述。
培养学生看图分析、
总结的能力；培养学
生运用所学知识解决
问题的能力；使学生
理解座椅加热控制系
统的原理。
45分
教师：1、座椅加热系统的组成。
2、加热电阻丝的组成及特点。
学生讨论参与总结使学生抓住学习重
点，了解存在的问题
15分
三、座椅加热器检修
1. 检测座椅加热器
2.检测座椅加热器开关认真观看教师的检
测操作，能够举一
反三完成所有检测
内容。
单纯的模拟操作转变
为拓展任务的完成，
具有学习的思考的主
动性。
45分
三、座椅加热系统失效故障诊断思路
1、高位和低位座椅加热系统都失效故障：找座椅两个加热系统的公用电路；多为控制开关损坏或加热器损坏
2、只有一个座椅加热系统故障：找这个座椅加热系统的的单独电路。
理解利用电路诊断
故障的思路
培养学生诊断故障的
思路
45分
教师引导学生完成任务工单；需要实操的内容要在车间安排实际操作，作业也是完成任务工单。
学生团队合作完成
任务工单所有内容
掌握一个典型故障诊
断流程和实车检测操
作排除故障
90分
作业：1、完成任务工单10.1和10.2；2、写出按时完成，工整认强化教学目标课上
路虎车型座椅被加热系统高位加热和低位加热
真，可以合作讨论课后的电路流程。
