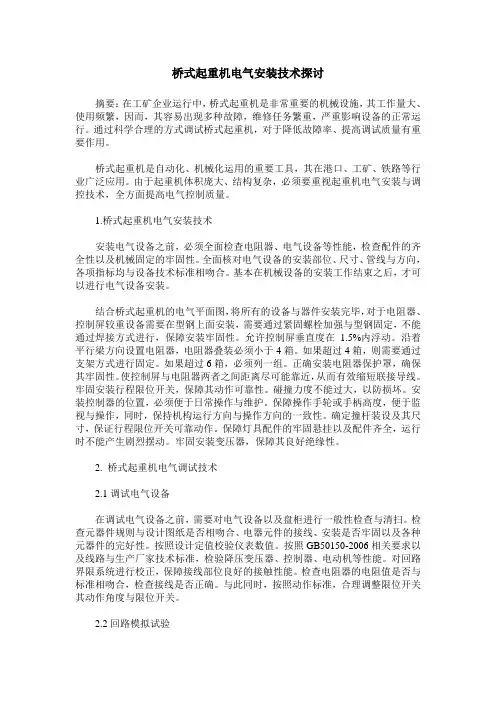

桥式起重机电气安装技术探讨
桥式起重机电气安装技术探讨摘要：在工矿企业运行中，桥式起重机是非常重要的机械设施，其工作量大、使用频繁，因而，其容易出现多种故障，维修任务繁重，严重影响设备的正常运行。
通过科学合理的方式调试桥式起重机，对于降低故障率、提高调试质量有重要作用。
桥式起重机是自动化、机械化运用的重要工具，其在港口、工矿、铁路等行业广泛应用。
由于起重机体积庞大、结构复杂，必须要重视起重机电气安装与调控技术，全方面提高电气控制质量。
1.桥式起重机电气安装技术安装电气设备之前，必须全面检查电阻器、电气设备等性能，检查配件的齐全性以及机械固定的牢固性。
全面核对电气设备的安装部位、尺寸、管线与方向，各项指标均与设备技术标准相吻合。
基本在机械设备的安装工作结束之后，才可以进行电气设备安装。
结合桥式起重机的电气平面图，将所有的设备与器件安装完毕，对于电阻器、控制屏较重设备需要在型钢上面安装，需要通过紧固螺栓加强与型钢固定，不能通过焊接方式进行，保障安装牢固性。
允许控制屏垂直度在 1.5%内浮动。
沿着平行梁方向设置电阻器，电阻器叠装必须小于4箱。
如果超过4箱，则需要通过支架方式进行固定。
如果超过6箱，必须列一组。
正确安装电阻器保护罩，确保其牢固性。
使控制屏与电阻器两者之间距离尽可能靠近，从而有效缩短联接导线。
牢固安装行程限位开关，保障其动作可靠性。
碰撞力度不能过大，以防损坏。
安装控制器的位置，必须便于日常操作与维护。
保障操作手轮或手柄高度，便于监视与操作，同时，保持机构运行方向与操作方向的一致性。
确定撞杆装设及其尺寸，保证行程限位开关可靠动作。
保障灯具配件的牢固悬挂以及配件齐全，运行时不能产生剧烈摆动。
牢固安装变压器，保障其良好绝缘性。
2. 桥式起重机电气调试技术2.1调试电气设备在调试电气设备之前，需要对电气设备以及盘柜进行一般性检查与清扫。
检查元器件规则与设计图纸是否相吻合、电器元件的接线、安装是否牢固以及各种元器件的完好性。
按照设计定值校验仪表数值。
桥式起重机安装施工方案
桥式起重机安装施工方案一、项目背景桥式起重机作为重型起重设备，在工业领域中扮演着重要的角色。
安装施工是保证桥式起重机正常运行的关键步骤，在施工中必须严格按照规范进行操作，以确保设备的安全性和稳定性。
二、施工准备1. 人员准备确保施工人员具有相关工程经验和资质，并进行安全培训。
在施工前，需要确定好每个人员的职责分工，以保证施工流程的顺利进行。
2. 设备准备检查桥式起重机的各个零部件是否完好，确保设备能够正常使用。
同时准备好相关的安装工具和设备，以便在施工过程中使用。
3. 施工方案制定根据实际情况制定详细的施工方案，包括起重机的安装位置、安装顺序、吊装方案等内容。
施工方案必须符合相关的安全标准和规范要求。
三、施工步骤1. 地基处理首先需要对起重机安装位置的地基进行处理，确保地基承载能力满足起重机的要求。
在地基处理过程中，要注意避免对周围环境造成影响。
2. 安装主梁和端梁根据施工方案，先安装起重机的主梁和端梁，确保横梁安装牢固。
在安装过程中要注意横梁的平整度和垂直度。
3. 安装电气设备安装好主梁和端梁后，需要将电气设备进行安装。
电气设备的布局要符合工作要求，同时要确保电气连接的可靠性。
4. 吊装主体最后，进行起重机主体的吊装工作。
在吊装过程中，要根据实际情况选择合适的吊装方案，确保主体吊装过程平稳安全。
四、验收与调试施工完成后，对桥式起重机进行全面的验收和调试工作。
包括机械结构的检查、电气系统的测试等内容。
只有经过严格的验收和调试，起重机才能投入正常使用。
五、施工总结桥式起重机的安装施工是一项复杂的工程，需要施工人员具有丰富的经验和技术，并按照严格的规范要求操作。
只有在施工过程中严格遵循施工方案，确保每一个细节的质量，才能保证起重机的安全稳定运行。
水电站桥式起重机安装施工技术方案
水电站桥式起重机安装施工技术方案1.1 起重机简介本电站主厂房内安装二台400/100/10t 单小车电动双梁桥式起重机，作为机组安装、检修及设备装卸使用；500kv GIS 室安装一台10t电动单梁桥式起重机，主要用于500kv GIS 室设备安装及检修。
主厂房桥机跨度为20m，起重机轨道型号为QU120，起重机工作类型为轻级（提升机构及电气设备为中级）。
单根主梁重约42t，桥机安装时最重单元件≤42t ,单台桥机总重264t。
500kv GIS 室桥机跨度为15.5m，起重机轨道型号为24kg/m。
1.2 施工准备1) 技术准备安装前收集桥机施工设计图纸，准备相关的施工标准、规程和规范。
为保证桥机安装施工质量优良，施工前由技术主管工程师组织编写施工措施报监理人审批；对参加施工的全体人员进行技术交底，使每个人都掌握桥机安装的过程、方法及质量要求。
开箱检查桥机的出厂合格证书和相关试验报告，根据设备到货清单对桥机零部件进行清点，经各方代表检查签字认可后进行安装。
2) 施工设备准备为保证安装进度和施工质量，配备桥机安装的主要施工设备及工器具。
设备和工器具由专人管理，且工具房安置在安装场地旁边。
租赁桥机试验铸铁块300t，工地设计制作混凝土试验块170t、桥机试验吊架35t 和吊具。
3) 场地准备安装前清理安装现场，安装场的沟槽加盖；轨道埋设部位的混凝土表面凿毛并冲洗干净。
4）施工人员准备。
1.3 桥机安装1）桥机安装程序见下框图桥机安装程序框图2) 桥机轨道安装①准备工作根据图纸对轨道进行下料、标识、检查、矫正。
设置轨道中心、高程，并拉好钢琴线。
检查已预埋好的轨道基础螺栓与轨道中心线距离偏差小于±2 mm，超过要求范围对基础螺栓进行处理，合格后方可安装轨道。
②轨道安装在安装间将轨道用50t 汽车吊吊到悬壁梁上,用自制工具将轨道运输到位。
根据已设置的轨道中心线及高程将轨道垫板套入预埋螺栓，根据所设置的高程点利用水准仪将各垫板找平并用螺帽压紧(螺栓应露出2-4 扣)；将轨道吊上垫板并用轨道压板压紧。
桥式起重机的安装施工方案
桥式起重机的安装施工方案1. 引言桥式起重机是一种常用的起重设备，广泛应用于工业生产、货物运输等领域。
本文将针对桥式起重机的安装施工方案进行详细介绍，包括前期准备工作、基础施工、主体安装等内容。
2. 前期准备工作在进行桥式起重机的安装施工前，需要进行一些前期准备工作，以确保施工的顺利进行。
2.1 施工方案设计在进行施工前，需要根据实际情况制定详细的施工方案设计。
施工方案设计应包括起重机的具体型号、安装位置、基础尺寸、电气布线等内容，以便指导后续施工工作。
2.2 材料采购根据施工方案设计，提前采购所需要的材料和设备。
主要包括钢材、螺栓、电气设备等。
此外，还需要考虑到运输和搬运的问题，确保材料和设备能够及时到达施工现场。
2.3 施工人员准备为了保证施工的顺利进行，需要组建一个专业的施工团队。
团队成员应具备相应的技术和经验，并熟悉桥式起重机的安装施工流程。
3. 基础施工桥式起重机的安装需要先进行基础施工工作，该工作主要包括基础的浇筑和固定。
3.1 基础设计在进行基础施工前，需要根据实际情况制定详细的基础设计方案。
基础设计方案应包括地基勘测报告、基础尺寸和深度、材料选择等内容。
3.2 基础浇筑根据基础设计方案进行基础的浇筑工作。
首先需要对施工区域进行清理和平整，随后按照设计尺寸在施工区域铺设钢筋网，并进行模板搭建。
最后，按照混凝土配比进行混凝土浇筑。
3.3 基础固定在混凝土凝固后，需要进行基础的固定工作。
首先，在混凝土表面进行养护，保持湿润的环境，以促使混凝土充分硬化。
之后，通过固定螺栓将起重机的基座与基础连接起来，以提供稳定的支撑。
4. 主体安装在基础施工完成后，可以进行主体安装工作。
主体安装包括桥架、大车、小车和起重机梁的安装。
4.1 桥架安装首先，需要将桥架吊装到基础上，并通过螺栓固定。
在吊装过程中，需要使用起重设备，并确保吊装过程平稳。
4.2 大车与小车安装安装大车和小车需要先将其吊装到桥架上，并确保与桥架的连接稳固。
桥式起重机电气设备的安装调修方法
桥式起重机电气设备的安装调修方法1.桥式起重机简介桥式起重机是起重机中的一种，它的主要作用是实现运输，以及吊装的机械化和自动化，通常横架于车间、仓库之间，以及出现在料场的上空，是工业企业和码头完成运输工作必不可少的设备。
因为它坐落在水泥柱和金属支架上，外形酷似一座桥，所以取名为桥式起重机。
桥式起重机的优点在于，它的桥梁是纵向运行于铺设在两侧高架的轨道上，因此可以使用桥梁下的空间进行吊运，从而不受到地面的阻碍。
随着现代技术水平的不断提高，微处理器和微电子技术也在日益发展进步，运用于桥式起重机的变频调速控制系统日趋成熟。
桥式起重机作为材料搬运中的基础设备，已经在工业生产的范围内得到了普遍地使用，它具有降低材料搬运成本，确保运输安全以及提高运输效率的明显优势。
但是桥式起重机在使用的过程中由于工作量大、震动大，也时常会出现各种故障，同时给施工带来诸多不便。
因此，桥式起重机电气设备应当严格地遵循相关规定，严格按照原理图和配线图等进行安装。
2.桥式起重机电气设备的安装桥式起重机的电气设备在起重机的运行当中起着十分重要的作用，其电气设备由三个主要部分组成，包括了电动机、滑触线和电磁铁，只有电气设备中的各个元件都安装到位，才能起到互相配合，协同工作，保证起重机正常运行的作用。
2.1 安装前的准备工作在进行桥式起重机电气设备安装之前，首先要做好相关的准备工作，这是安装的前提，其中，要做的准备包括有熟悉相关的电气图、技术条件和规范，了解各元件之间的作用和操作原理，最重要的是要在安装前要确保元件的质量，仔细检查所有的电气设备和元件是否符合安装要求。
所有的设备和元件都要求没有缺损和毁坏，还得保证其运转灵活，不允许出现卡顿或松动的现象。
设备和元件的触头、幸好等也必须符合图纸的要求。
2.2 电动机的安装对于电动机的安装，首先要做的是对电动机进行一般性的外观检查，再者是对安装的电动机进行安全测定，可以通过转动联轴器来观察电动机的转子是否能够灵活转动，并使用兆欧表来测定绝缘电阻。

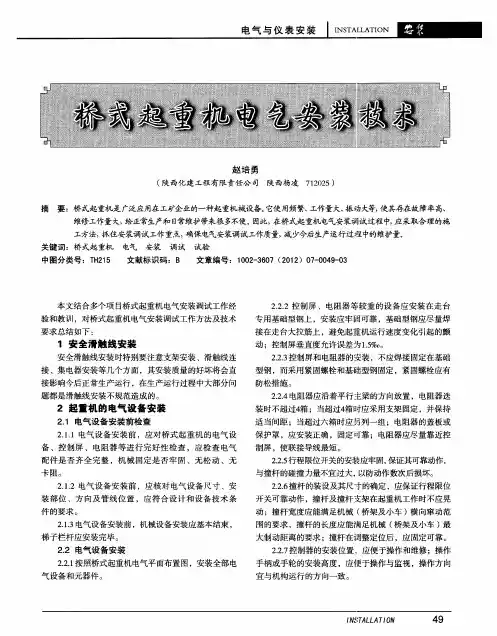

桥式起重机电气安装技术
４ ９
２ ．灯具配件应齐全 ，悬挂牢 同，运行 时灯具应无 ．８ ２
安装小 车滑线导轨立柱 ，然后安装滑线导轨 ，小车滑线
导轨 与小 车轨道 中心线平行 ，连接后应有足够的机构强
剧烈摆动 ；安全 变压器安装应牢 固，绝缘 良好。
３ 起重机的 电气配线
３１线 管线槽 的敷 设 ．
３１１穿线 用 的钢管应 清除去 内壁 的铁锈 、毛刺等 ．．
文献标识码：Ｂ
本文结合多个项 目桥式起重机 电气安装调试工作经
验和教训 ，对桥式起重机电气安装调试工作方法及技术 要求总结如下 ：
２２２控制 屏 、电阻器等较重 的设 备应安装 在走 台 ．．
专用基 础型钢上 ，安装应牢 固可靠 ，基础型钢应尽量焊 接在走 台大拉筋上 ，避免起重机运行速度 变化 引起 的颤 动 ；控 制屏垂 直度允许误差 为１ ％ 。 ． 。 ５
２ 起重机的电气 设备 安装
２１ 电气 设备 安装前 检查 ．
２１１电气设 备安装前 ，应对桥 式起重机 的电气设 ．．
备 、控 制屏 、电阻器等进 行完 好性检 查 ，应检查 电气
配件是 否齐全 完整 ，机 械 固定 是否 牢 固、无松动 、无
卡阻。
２１ ．． ２电气设 备安装前 ，应核 对 电气设备 尺寸 、安
电 气 － ＇ ３仪 表 女 装
ｌ ＮＳ Ａ Ｌ ｌ Ｉ Ｌ Ａｌｕ ｌ
赵 培 勇
（ 陕西化 建工程 有限责任公 司 陕西杨凌 ７ ２ ２ ） １０ ５
摘
要 ：桥式起重机是广泛应用在工矿企业的一种起重机械设备。 用频繁、 它使 工作量大、 振动大等， 使其，ａ－ ￣ 故障率高、 －
维修工作量大， 给正常生产和 日 常维护带来很多不便 。 因此 ， 在桥式起重机电气安装调试 过程中， 应采取合理的施 工方法， 抓住安装调试 工作重点， 确保 电气安装调试工作质量， 减少今后生产运 行过程 中的维护量。
起重机电气安装调试方案
起重机电气安装调试方案一、前期准备工作1.起重机电气设备的选型：根据起重机的使用需求和工作环境要求，选择合适的电气设备，包括电动机、控制柜、限位开关、传感器等。
2.制定电气布线方案：根据起重机的机械结构和工作流程，确定电气布线的走向和位置，确保电气设备的连接顺畅和安全可靠。
3.准备所需工具和设备：包括电气工具、测试仪器、安全设备等。
确保工作人员能够顺利进行安装和调试工作。
二、电气设备安装1.安装电动机：根据起重机的需求，将电动机安装在合适的位置，确保与其他机械部件的连接稳定，同时注意电动机的通风和散热。
2.安装控制柜：根据电气布线方案，将控制柜安装在合适的位置，固定好，确保控制线路通畅，防止因振动而引起的线路接触不良。
3.安装限位开关和传感器：根据起重机的行程和工作范围，安装好限位开关和传感器，确保行程的可靠控制和安全保护。
三、电气连线1.连接电动机和控制柜：根据电动机的型号和控制柜的需求，进行电缆的选择和连接，确保电动机能够正常工作并受到合适的控制。
2.连接控制柜和限位开关、传感器：根据电气布线方案，将控制柜与限位开关、传感器进行连接，确保行程的准确控制和安全保护。
3.连接供电电源：将控制柜连接至供电电源，确保电气设备能够正常工作，同时进行必要的接地处理，确保工作环境的安全。
四、电气调试1.检查电气连线：通过使用万用表等测试仪器，检查电气连线的连接情况，确保接触可靠，无短路和接触不良的情况。
2.进行电气参数设置：根据起重机的使用需求，进行控制柜的参数设置，包括行程设置、速度设置、过载保护设置等，确保起重机的工作满足要求。
3.进行人机接口设置：根据起重机的操控方式和要求，进行人机接口的设置，包括按钮、遥控器等设备的联接和调试。
4.进行各项安全测试：包括限位开关的测试、传感器的测试、紧急停止装置的测试等，确保起重机的安全工作。
五、安全保障1.安全检查：在调试完成后，对起重机的电气系统进行全面的安全检查，确保电气设备的正常工作以及安全防护措施的有效性。
桥式起重机安装施工方案分析
桥式起重机安装施工方案分析一、前言桥式起重机作为一种常见的起重设备，在工业领域得到广泛应用。
其安装施工方案的设计和执行对于设备的正常运行至关重要。
本文将对桥式起重机安装施工方案进行分析，探讨其中的关键要点和注意事项。
二、施工前准备工作在进行桥式起重机的安装施工之前，需要进行充分的准备工作。
主要包括： -确定施工现场：要根据桥式起重机的具体尺寸和要求，选择合适的施工场地。
- 准备施工人员：确保施工人员具备相关经验和资质，可以熟练操作起重设备。
- 安全防护措施：必须做好安全防护工作，确保施工过程中不发生意外。
三、安装施工流程桥式起重机的安装施工流程一般包括以下几个步骤： 1. 基础施工：首先需要进行基础的开挖和浇筑工作，确保基座的牢固和稳定。
2. 主梁安装：根据设计要求，将主梁逐步组装安装到基础上。
3. 支架安装：安装各种支撑架、立柱等结构，将桥式起重机的整体形象逐步呈现。
4. 电气接线：进行电气设备的接线工作，确保各个部件的正常运行。
5. 试运行：在确保所有工作完成的情况下，进行桥式起重机的试运行，查看是否正常运转。
四、安装施工要点在桥式起重机的安装施工过程中，需要注意以下要点： - 精准测量：尺寸和角度的测量必须准确无误，以确保设备安装的精确性。
- 配合紧密：各个部分的组装必须配合紧密，避免出现松动或安装不稳定的情况。
- 安全第一：安全是施工的首要原则，一定要严格按照相关安全规定执行。
- 质量把控：工艺和材料的质量必须符合标准，确保设备的使用寿命和安全性。
五、施工注意事项在桥式起重机安装施工过程中，还应当注意以下事项： - 施工现场管理：保持施工现场整洁有序，避免杂物堆积影响作业。
- 严格遵守规范：遵循设计要求和相关规范，确保施工质量和安全。
- 定期检查维护：安装完成后，定期进行检查和维护工作，确保设备的正常运行。
六、结论通过对桥式起重机安装施工方案的分析，可以看出这一过程涉及到多个环节，需要细致规划和认真执行。
论桥式起重机的电气安装与调试
论桥式起重机的电气安装与调试在电厂的建设工程中，桥式起重机是一种广泛应用的起重机械设备。
其使用频繁、工作量大、震动大，因此故障率较高，给施工带来诸多不利影响。
桥式起重机的电气安装与调试过程中，科学合理的施工方法是保证安装质量的关键。
桥式起重机电气设备的安装和电线的敷设，应严格按所附的电气原理图、配线图、电气设备总图以及相应的规范进行。
1.安装前的准备工作桥式起重机电气安装前，应详细地熟悉相关电气图与技术条件，了解各元件的相互作用和操纵原理，以求能迅速地处理安装及试车中所发生的问题。
安装前应清理和检查全部电气设备和元件。
所有的电气设备和元件应无缺陷，运转应灵活，不允许有卡住和松动等现象。
电气设备和元件的型号、规格、触头的闭合次序等必须符合图纸。
1.1.电动机首先作一般性外观检查，转动联轴器观察转子是否转动灵活，并用兆欧表测定其绝缘电阻。
定子大于1.5兆欧，转子大于0.8兆欧即可使用，否则应予烘干。
烘干的方法可装入烘箱，也可通入低压短路电流。
1.2.电磁铁安装时需检查其活动部分是否松动，偏斜或卡住现象，并应清除其活动部分和磁铁接触面的铁锈及其它污物。
磁铁工作时其接触面间不应有空隙，如有则必须进行调整，清除空隙。
1.3.联动操纵台或控制器各触头的结合面应为线接触，压力依触头大小约10～17牛顿，由压紧弹簧的螺母来调整。
各接线螺钉应旋紧，接触应良好。
操作手柄应灵活，挡位应明显。
1.4.电阻器电阻器的接线必须按提供的资料正确联接。
如果发现电动机也力不足，控制手柄在规定位置不能起吊额定负载或开动大小车。
首先应检查电阻器的接线是否有错。
对于双电动机驱动的机构，所配用的电阻器应作适当的选择调整。
电阻值较大的电阻器，就用于距操纵室较近的电动机，或用于滑差允差为“－”的电动机。
2.电阻器的安装四箱及四箱以下的电阻器可以直接叠装在一起。
四箱以上的电阻器最好装在电阻器架上，各箱之间距离80毫米，中间还可添加隔热板，以减少最上部电阻器的温升。
厂房大桥机安装技术措施PDF
四川大渡河大岗山水电站主厂房桥式起重机安装技术措施批准：审查：校核：编写：中国水利水电第七工程局有限公司大岗山机电设备安装项目经理部二0一一年四月二十二日目录一、 概述 ___________________________________________________________________ 11、桥机简介 _______________________________________________________________________________ 12、安装条件 _______________________________________________________________________________ 13、主要标准及依据 _________________________________________________________________________ 14、工作范围 _______________________________________________________________________________ 25、主要安装工程量 _________________________________________________________________________ 26、主要技术性能参数 _______________________________________________________________________ 2二、工作内容 __________________________________________________________________ 3三、进度计划 __________________________________________________________________ 41、安装进度计划 ___________________________________________________________________________ 42、工期安排 _______________________________________________________________________________ 43、保证进度的实施措施 _____________________________________________________________________ 4四、资源配置 __________________________________________________________________ 51、人力资源 _______________________________________________________________________________ 52、拟投入桥机安装工作的机具及设备 _________________________________________________________ 7五、施工准备 __________________________________________________________________ 81、技术准备 _______________________________________________________________________________ 82、施工设备准备 ___________________________________________________________________________ 83、桥机安装相关配套设施的准备 _____________________________________________________________ 84、桥机部件吊装参数校核 __________________________________________________________________ 11六、桥机的安装 _______________________________________________________________ 151、桥机安装程序图 ________________________________________________________________________ 152、桥机机械设备安装 ______________________________________________________________________ 163、桥机电气设备安装 ______________________________________________________________________ 224、桥机试验 ______________________________________________________________________________ 23七、质量控制措施 _____________________________________________________________ 27八、安全措施 _________________________________________________________________ 281、一般规定 ______________________________________________________________________________ 282、大件吊装安全措施 ______________________________________________________________________ 29九、桥机安装需协调问题 _______________________________________________________ 29四川大渡河大岗山水电站主厂房450t+450t-27m双小车桥式起重机安装技术措施一、 概述1、桥机简介大岗山水电站地下厂房内共设置有2台450t+450t双小车桥式起重机，主要担负地下厂房4台水轮发电机组及其辅助系统设备的安装、运行、维护和检修的吊装任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大岗山水电站桥式起重机电气安装方案的研究
发表时间：2019-07-03T09:33:27.733Z 来源：《防护工程》2019年第2期作者：蒋青松沈力
[导读] 本文根据电缆敷设及盘柜接线要求，通过合理地施工工艺措施安排，完成了厂房桥式起重机电缆敷设及盘柜接线工作。
国家能源集团大渡河大岗山水电开发有限公司四川石棉 625409
杭州隆杰建设工程有限公司浙江桐庐 311500
摘要：大岗山水电站厂房桥式起重机用于电气安装及检修工作。
本桥机的电源由H型安全滑触线提供，起升机构及大、小车机构均采用变频调速，整机采用PLC进行控制，并在司机室设有重量显示器，同时设置综合状态及故障监控系统。
本文根据电缆敷设及盘柜接线要求，通过合理地施工工艺措施安排，完成了厂房桥式起重机电缆敷设及盘柜接线工作。
本文方法有利于缩短工期，减少技术和安全风险，更具实际意义，值得在实际施工中推广应用。
关键词：桥式起重机；电气安装；安装方案
大岗山水电站坐落于四川省石棉县境内，电站总装机2600MW，多年平均发电量约114.5亿 kW·h。
厂房桥式起重机的电气设备安装包括盘柜安装、电缆桥架安装和电缆敷设及接线工作。
大岗山水电站厂房桥式起重机为2台450t+450t双小车桥式起重机，电气安装工程量巨大，因此需要专题研究。
近几年，国内在建大型水电站较少，可参考案例寥寥无几。
文献[1]简要地介绍了水电站电气安装的重要性和质量控制要点。
文献[2]介绍了大岗山水电站500kV电缆耐压试验的方案。
文献[3]重点介绍了溪洛渡水电站电缆敷设方法及高压电缆中间接头制作过程。
文献[4]介绍了CCS水电站500kV电缆敷设方法。
文献[5]探讨了装配式建筑的电缆桥架安装方法。
文献[6]分析了电气安装接线的工序和工艺。
本文结合大岗山水电站工程特点，汲取已有水电站电缆敷设和电气接线的优良方法，依据相关标准，研究了更具实际施工意义的桥式起重机电气安装方案。
一、施工概况
桥机主要用于大岗山水电站主厂房桥式起重机及其附属设备的安装及检修。
本桥机采用H型安全滑触线供电，起升机构及大、小车机构利用变频进行调速，整机由PLC进行控制，并在司机室设有重量显示器，同时设置综合状态及故障监控系统。
二、施工方法
1电缆桥架的安装方法
电气设备房运行控制柜至大车运行机构电缆桥架安装：采用焊接槽钢立柱至端梁底部，然后利用托臂固定电缆槽盒，进而保证电缆敷设质量；立柱安装前，应先用粉线确定立柱统一标高，并在焊接前用线锤调整立柱，保证水平及垂直度，应当焊接牢固，无明显变形，焊缝均匀平整，焊缝长度应当符合要求，不可以出现裂纹、咬边、气孔、凹陷、漏焊等缺陷，固定支点的间距一般不超过1.5～2m。
在进出接线盒、箱、柜、转角、转弯和变形缝的两端及丁字接头的三端500mm范围内应设固定支持点。
电缆架组装时螺帽在外侧，接缝尽量靠近托臂，拐弯处的弯曲半径满足要求，现场加工应用切割机，切口用富锌漆或喷锌进行防腐处理，在电缆桥架出口处均加设电缆外护套进行包裹，从而防止电缆敷设时划破电缆造成损伤；桥架范围30m内应保证有2点接地，且桥架连接处应有跨接接地线，保证接地的连续性。
电气设备房至联动控制箱、小车运行机构、起升机构等采用铺设电缆槽盒安装，根据电缆数量选择电缆槽盒规格，利用大车桥架走台进行电焊固定，联动箱至自动化控制元件用50mm小槽盒，从槽盒至元件距离超过1m采用穿镀锌钢管进行敷设，距离较短的穿设金属软管，所有镀锌钢管或金属软管弯曲角度应一致，且管口处均用电缆护套进行保护。
2电缆敷设方法
2.1电缆敷设时,应对桥架托盘中的转弯处做防护处理，防止电缆外皮划伤。
2.2电缆沿托盘或者桥架敷设安装时，应单层敷设，排列整齐。
不应有交叉，拐弯处应当以电缆的最大截面所允许的弯曲半径为准。
2.3并联运行的电力电缆的长度相同。
2.4电缆终端、接头附近应留有备用长度。
2.5各个支持点之间的距离应符合设计要求。
2.6弯曲半径应符合敷设设计规定。
2.7敷设时，电缆应当从盘的上端引出，避免出现摩擦拖拉现象。
2.8需要检测存放地点（施工前24h）的平均温度以及施工现场的温度。
如果过低，应及时采取措施。
2.9切忌交叉敷设电缆，整齐排列电缆，安装标志牌。
2.10标志牌的安装应当符合设计要求。
2.14按照设计规定作好抗干扰电缆保护措施。
2.12动力电缆、交直流控制电缆、通信电缆应当按照不同电压等级分层敷设，外观整齐，避免交叉。
3电缆接线
3.1电缆头制作、固定和标识
A、电缆破割
1）电缆在割破时必须有预留量，其值参考盘内的电缆。
要求破割点一定比盘底的封堵层高，不得因为距离端子排过近而干扰芯线走向。
2）首先用切割刀在电缆破割点周围环绕切割，将电缆外层(绝缘层)剥离。
B、电缆头的制作与固定
1）购置同一颜色的热缩套管。
2）热缩套管的下料为60mm长，以电缆破割点为基准线套入热缩套管，具体位置为：基准线上方(芯线处)25mm，基准线另一端
35mm。
3) 采用电吹风对热缩套管进行均匀加热，加热过程中不得移位并且顺着热缩管中间延向两端加热。
4) 电缆头的安装高度同一水平，超出防火封堵层表面，并且不得高于盘内最低端子，优先满足前者。
5) 固定绑扎横档设置在盘底200mm处，电缆大小头的大头部分绑扎时使用颜色相似的扎带紧沿着横档进行绑扎。
6)沿着电缆头下部背后将盘柜内电缆屏蔽层引出，按照控制系统要求选择屏蔽电缆的总屏及对屏线的引出方式。
如果电缆内有屏蔽铜线时，可从合适型号的同色塑料管引出。
7) 将接线盒内的电缆屏蔽层沿着电缆头上部背后引出，最后连接接线盒内空端子。
C、固定电缆头时，电缆大小头的大头部分绑扎时使用颜色相似的扎带紧沿着横档进行绑扎。
3.2接线鼻子压接
1）线号套尺寸应根据芯线截面选择。
2）使用专用压接工具进行接线鼻子压接工作，裸露线芯需要穿出压接区前端lmm，不允许压住绝缘层。
施工后线鼻子外不得留有松散线芯。
压接线鼻子前首先套上线号套，方向不得搞错。
3.3接线
根据盘内线槽布置情况进行芯线弧圈制作，接线端子两侧接线不得超过2根。
如果是插接式端子，截面不一样的两根导线不可以连接同一端子。
如果是螺栓连接的端子，在压接导线的时候，要在中间加平垫。
牢固好芯线与端子，接触良好且无松动现象。
大岗山水电站桥式起重机电气安装方案借鉴了已有方案的优点，结合自身工程特点，可以在现场施工中应用性较广。
在工程量较大的情况下，本文合理地安排电气安装工序，有利于缩短试验周期；符合工艺标准，有利于减小技术和安全风险，值得在实际工程施工中推广。
参考文献：
[1]沈力.简析水电站电气设备安装技术重要性[J].工程技术,2017,1(8): 00091.
[2]杜鹏,杨东波.长河坝水电站500KV电缆耐压试验方案研究[J].新型工业化, 2018,8(8):31-33.
[3]刘旭涛.溪洛渡水电站右岸竖井高压电缆敷设技术[J].水利水电施工,2014, 4(145):70-72,78.
[4]徐玫,杨晓东.CCS水电站500kV电缆敷设及现场试验研究[J].水电站机电技术, 2017, 40(10): 23-25, 45.
[5]孙国良.装配式建筑电缆桥架安装探讨[J].建筑技术,2018, 49(9):138-139.
[6]张子容.电气安装接线装调工序与工艺分析[J].技术交流,2018,130(22):206.
作者简介：蒋青松，（1989-），男，本科，河南商丘人，助理工程师，从事水电站运维工作。
沈力，（1992-），男，本科，江苏淮安人，助理工程师，从事工程施工管理工作。
