中职《电力拖动》期末复习题

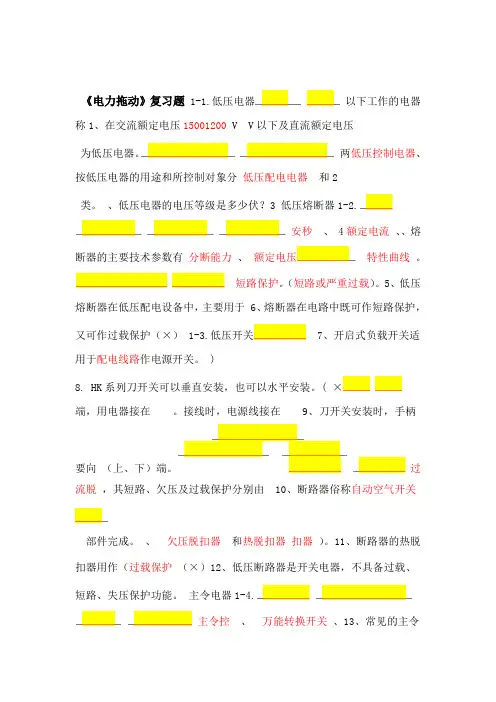

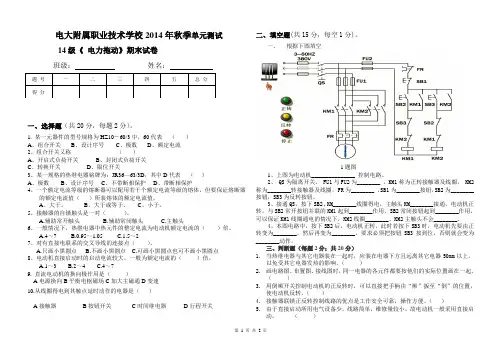

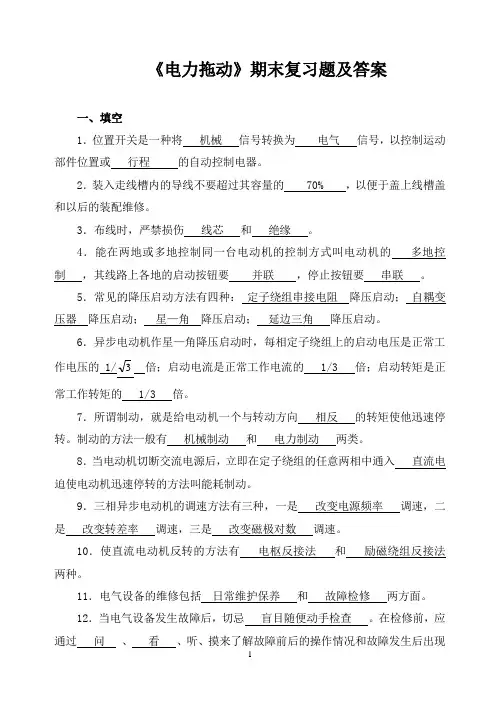

《电力拖动》复习题
1-1、低压电器
1、在交流额定电压以下工作得电器称为低压电器。

2
3、低压电器得电压等级就是多少伏？
1-2、低压熔断器
4
5、低压熔断器在低压配电设备中,。

6、熔断器在电路中既可作短路保护,又可作过载保护(×)
1-3、低压开关
7
8、 HK系列刀开关可以垂直安装,也可以水平安装。

( × )
9、刀开关安装时,,,(上、下)
10
11、断路器得热脱扣器用作。

12、低压断路器就是开关电器,不具备过载、短路、失压保护功能。

(×)
1-4、主令电器
13
14、下列电器属于主令电器得就是( )。

A、断路器 B、接触器 C、继电器 D、位置
开关
15、按下复合按钮时( )。

A、常开触头先闭合
B、常闭触头先断开
C、常开、常闭触头同时动作
D、常开触头先断开
16、为了便于识别与避免误操作,通常用不同得颜色来区分各按钮得作用。

含义就是“异常情况”
得颜色就是(黄色 );停止按钮应优先选用(黑色)。

1-5、接触器
17、
18、下面( )不就是接触器得组成部分 A、电磁机构 B、触点系统 C、灭弧装置 D、脱扣机构
19、接触器按主触点通过电流得种类分为直流与交流两种(√)
20、接触器得型号为CJ20-160,其额定电流就是( ) A、20A B、160A C、20-160A
21、接触器得额定电流指得就是线圈得电流(×)
22、交流接触器得铁芯一般用硅钢片叠压铆成,其目得就是。

23、交流接触器为减小振动一般都装有短路环( )。

24、交流接触器铁芯端面装有短路环得目得就是。

25、(铁芯)就是交流接触器发热得主要部件。

26、接触器主触点用以通断(主电路)
27、接触器除用通断大电流电路外,还具有欠电压保护功能。

( )
28、接触器得电磁线圈通电时,常开触头先闭合,常闭触头再断开。

( )
29、在易爆易燃场合应选用防爆型与真空接触器(√)
30、画出交流接触器得自锁、互锁触点,并标出文字符号。

1-6、电磁式继电器
31、电流继电器线圈得特点就是(线圈匝数少,导线粗 )。

32、电压继电器得线圈在电路得接法就是(并联 )于被测电路中。

33、中间继电器得基本构造( )。

A、由电磁机构、触点系统、灭弧装置、辅助部件组成
B、与接触器结构相同
C、与热继电器结构相同
D、与接触器基本相同,所不同得就是没有主辅触点之分且触点对数多,没有灭弧装置
34、继电器在任何电路中均可代替接触器使用(×)
35、时间继电器得作用就是( ) A、过电流保护 B、延时通断主电路 C、延时通断控制电路
36、时间继电器之所以能够延时就是因为线圈可以通电晚一些(×)
37、断电延时继电器,它得延时触点动作情况就是( )
A、线圈通电时延时动作,断电时瞬时动作
B、线圈通电时瞬时动作,断电时延时动作
C、线圈通电时不动作,断电时瞬时动作
D、线圈通电时不动作,断电时延时动作
38、热继电器中双金属片得弯曲就是由于两种金属材料得( )
A、温度效应不同
B、强度不同
C、膨胀系数不同
D、压力不同
39、热继电器主要用于电动机得(过载 )保护。

40、热继电器在电路中既可作短路保护,又可作过载保护(×)
41.只要电动机过载,其保护电器热继电器会瞬间动作并切断电动机电源。

(×)
42、由于热继电器得热惯性大,所以在电动机控制线路中,只适合用作过载保护,不宜作短路保
护。

(√ )
43、由于热继电器在电动机控制线路中兼有短路与过载保护,故不需要再接入熔断器作短路保
护。

( × )
44、热继电器与过电流继电器在起过载保护时可相互替代。

(×)
45、速度继电器得作用就是(反接制动 )。

46、速度继电器( ) A、定子与电机同轴连接 B、转子与电机同轴连接 C触点放置于主电路
47、画出热继电器得热元件与常闭触点得图形符号,并标出文字符。

48、画出欠电流继电器得线圈图形符号,并标出文字符号。

49、画出延时闭合得动合触点得图形,并标出文字符号。

50、画出速度继电器得常开、常闭触点得图形符号,并标出其文字符号。

2-1、电气识图
1
2、能充分表达电气设备与电器用途以及线路工作原理得就是。

(电路图)
3、画出电路图时,同一电器得各元件都需要按其实际位置画在一起。

( × )
4、电气图中为什么要规定统一得文字符号与图形符号？
5、通过主电路与辅助电路中得电流相等。

(×)
2-2、自锁与互锁得控制
6、所谓点动控制就是指点一下按扭就可以使电动机启动并连续运转得控制方式。

( )
7、接触器得自锁触点就是一对( )
A 常开辅助触点
B 常闭辅助触点
C 主触点
D 任意辅助触点
8、为什么说接触器自锁控制电路具有欠压与失压保护作用？
9、在控制电路中额定电压相同得线圈允许串联使用(×)
10、欲使接触器KM1动作后接触器KM2才能动作,需要( )
A.在KM1得线圈电路中串入KM2得常开触点 B、在KM1得线圈电路中串入KM2得常闭触点
C.在KM2得线圈电路中串入KM1得常开触点 B、在KM2得线圈电路中串入KM1得常闭触点
2-3、电机正反转控制线路
11、要使三相异步电动机反转,可改变电动机定子绕组得三相电源相序 ,即只要把接入电动机
三相电源进线中得任意两根对调接线即可。

12、为了避免正、反转接触器同时得电动作线路采取了(联锁控制)。

13、电动机正反转控制电路为了保证启动与运行得安全性,要采取电气上得互锁控制(√)
14、接触器、按钮双重联锁正反转控制线路使电动机从正转变为反转时,正确操作方法就是( )。

A、可直接按下反转启动按钮
B、必须先按下停止按钮,再按下反转启动按钮
15、在图示控制电路中,正常操作时能够实现正反转得就是图________。

A B C D
16、在接触器联锁得正反转控制线路中,实现过载保护得就是(热继电器)。

2-4、电机减压启动控制线路
17.由于直接启动所用设备少,线路简单,维修量较小,故电动机一般都采用直接启动。

(×)
18、三相异步电动机得启动电流很大,为降低启动电流常采用得降压方式有哪几种？
19、三相笼型电机都可以采用Ｙ－△降压启动(×)
20.正常运行时定子绕组为星形接法得三相鼠笼式异步电动机,不能采用Ｙ－△降压启动方法。

(√)
21、采用Y—△降压启动得电动机需要6个出线端,而采用延边△形降压启动得电动机则需要9
个出线端。

(√)
22、频敏变阻器得启动方式可以使启动平稳,克服不必要得机械冲击力。

(√)
2-5、电机制动控制线路
23、电动机采用制动措施得目得就是为了停车平稳(×)
24、电动机电气制动方式有能耗制动、反接制动、电磁抱闸制动等。

(×)
25、三相异步电动机反接制动得优点就是( )
A、制动平稳
B、能耗较小
C、制动迅速
D、定位准确
2-6、电机顺序控制与多地控制线路
26、双速异步电动机得定子绕组有两套线圈。

(×)
27、在机床电气控制电路中采用两地分别控制,其控制按钮得连接规律就是( )
A、全为串联
B、启动按钮并联,停止按钮串联
C、全为并联
D、启动按钮串联,停止按钮并联
28、能在两地或多地控制同一台电动机得控制方式叫做电动机得顺序控制。

(×)
29、画出两地控制得具有过载保护接触器自锁正转控制线路得电路图;并写出各元件得作用。

30、识图题
1)熔断器FU起什么作用？
2)热继电器FR起什么作用？
3)交流接触器KM1起什么作用？
4)KM2通电时电机作星形接还就是三角形接？
5)时间继电器就是通电延时还就是断电延时型？。
