BIM建模流程
《BIM建模流程》课件
03
BIM建模软件介绍
Autodesk Revit
适用领域
01
建筑、结构和机电专业
特点
02
界面友好、操作简单，支持协同设计和云存储
适用对象
03
初学者和专业人士
Archicad
01
适用领域：建筑专业
02
特点：功能强大，支持参数化设计，提供丰富的族 库
03
适用对象：专业人士
Bentley
01
适用领域：建筑、结构和机电专业
《BIM建模流程》PPT课件
• BIM建模简介 • BIM建模流程 • BIM建模软件介绍 • BIM建模实践案例 • BIM建模常见问题与解决方案
01
BIM建模简介
BIM的定义与特点
总结词
BIM（建筑信息模型）是一种数字化工具，用于表示建筑、基础设施和设备的 物理和功能特性。
详细描述
BIM不仅仅是一个三维模型，还包含了时间、成本和设施管理等多个维度的信 息。其核心特点是信息的共享和协同工作，提高了建筑行业的生产效率。
总结词
通过优化建模流程和采用自动化技术，提高 建筑模型的效率。
详细描述
在BIM建模过程中，需要对建模流程进行优 化，合理安排建模任务和资源，提高建模效 率。同时，可以采用自动化技术，如参数化 建模、族文件管理等，减少重复和不必要的
建模工作，提高建模效率。
问题三：如何进行建筑模型的协同设计？
总结词
通过建立协同设计平台和规范，实现建筑模型的协同设计。
创建建筑模型
01
02
03
绘制轴网
根据设计图纸，使用线条 工具绘制建筑物的轴网。
建立标高
根据楼层高度，创建相应 标高，确保模型与实际建 筑相符。
BIM建模流程
BIM建模流程BIM（建筑信息模型）是一种综合性的数字化建筑设计和管理方法，通过整合建筑项目的各种信息，实现建筑生命周期的全面管理。
BIM建模流程是指在BIM系统中进行建筑模型的创建、编辑和管理的过程。
本文将详细介绍BIM建模流程的各个阶段和相关的注意事项。
一、需求分析在开始BIM建模之前，需要进行需求分析，明确项目的目标和要求。
这包括建筑设计的功能、空间布局、材料选择等方面的要求。
同时，还需要了解项目的时间和预算限制，以及与其他相关方的沟通需求。
需求分析的结果将为后续的建模工作提供指导。
二、数据收集在建模之前，需要收集项目所需的各种数据。
这包括建筑设计图纸、施工图纸、材料规格、工程量清单等。
同时，还需要获取相关的地理信息、气候数据等。
这些数据将为建模提供必要的信息基础。
三、模型创建在BIM软件中，可以根据需求和数据开始创建建筑模型。
首先，需要确定建筑的基本结构和外观，并进行建筑元素的布局。
然后，可以逐步添加建筑构件、设备和装饰等细节。
在模型创建的过程中，需要注意保持模型的准确性和一致性，确保模型与实际建筑相符。
四、模型编辑在模型创建完成后，可能需要进行一些编辑和修正。
这包括对建筑元素的尺寸、位置和属性进行调整，以及对模型的材质和纹理进行修改。
同时，还可以添加一些特殊效果和细节，以提高模型的真实感和可视化效果。
五、模型管理在BIM建模流程中，模型的管理非常重要。
这包括对模型进行版本控制、数据更新和权限管理。
同时，还需要对模型进行备份和存档，以便在需要时进行查找和使用。
模型管理的目标是确保模型的完整性和可靠性，以支持后续的设计和施工工作。
六、模型协作BIM建模流程中，模型的协作是一个关键环节。
通过BIM软件，可以实现多人同时对模型进行编辑和查看。
这样，不同专业的设计师和工程师可以共同参与建模工作，协同完成项目的设计和施工。
在模型协作过程中，需要进行有效的沟通和协调，确保各方的需求得到满足。
七、模型分析在建模完成后，可以利用BIM软件进行模型的分析和评估。
BIM建模流程
BIM建模流程BIM（Building Information Modeling）建模流程是指利用BIM技术对建筑项目进行数字化模拟和管理的过程。
下面将从BIM建模的准备工作、模型构建、协同设计和模型应用等方面详细介绍BIM建模流程。
一、准备工作1.项目信息收集：收集项目相关信息，包括设计需求、预算、工期等。
2.团队组建：确定BIM团队成员，包括建筑师、结构工程师、机电工程师等。
3.软件选择和安装：选择适合项目的BIM软件，并进行相应软件的安装和设置。
二、模型构建1.制定项目BIM标准：制定适合项目的BIM标准，规定模型构建的要求和规范。
2.建立模型坐标系：通过建立项目的基准和坐标系，确保各个团队的模型可以互相对齐。
3.插入建筑模型：根据项目需求，将建筑师设计的建筑模型导入到BIM软件中。
4.插入结构和机电模型：根据建筑模型的布置，插入结构模型和机电模型，形成全套的BIM模型。
5.设置模型属性和参数：根据项目需求，设置各个模型元素的属性和参数，如楼层高度、材料、构件参数等。
三、协同设计1.模型分解和组装：根据项目需求，将整个模型分解为几个子模型，方便团队协同工作和管理。
2.模型协同：各个团队成员分别对各自的子模型进行设计、分析和优化，并将结果反馈给整个团队。
3.模型合并和冲突检测：将各个子模型合并成为整体模型，并进行碰撞检测，解决模型之间的冲突问题。
4.模型调整和修改：根据团队成员的反馈意见，对模型进行相应的调整和修改，使其符合项目需求。
四、模型应用1.模型量测和计算：利用BIM软件对模型进行量测和计算，如建筑面积、体积、构件数量等。
2.模型分析和模拟：根据项目需求，对模型进行相应的分析和模拟，如结构力学分析、照明分析等。
3.模型可视化和展示：利用BIM软件生成模型的三维可视化效果图和动画，方便项目方和设计方进行沟通和展示。
4.模型管理和维护：利用BIM软件对模型进行管理和维护，如模型更新、版本控制等。

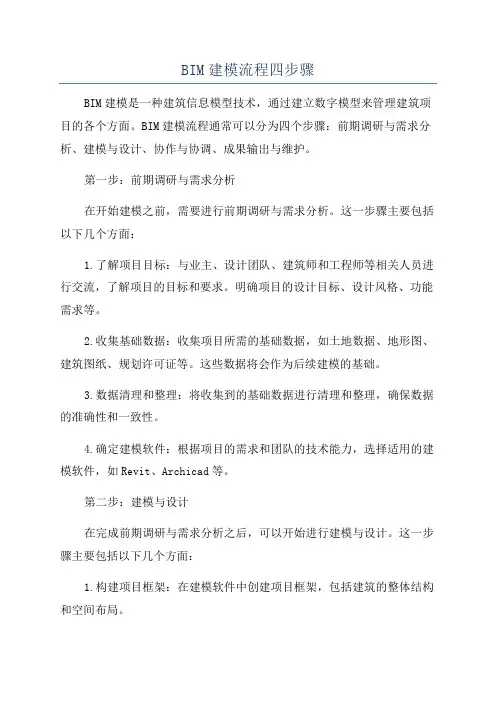

BIM建模流程四步骤
BIM建模流程四步骤BIM建模是一种建筑信息模型技术，通过建立数字模型来管理建筑项目的各个方面。
BIM建模流程通常可以分为四个步骤：前期调研与需求分析、建模与设计、协作与协调、成果输出与维护。
第一步：前期调研与需求分析在开始建模之前，需要进行前期调研与需求分析。
这一步骤主要包括以下几个方面：1.了解项目目标：与业主、设计团队、建筑师和工程师等相关人员进行交流，了解项目的目标和要求。
明确项目的设计目标、设计风格、功能需求等。
2.收集基础数据：收集项目所需的基础数据，如土地数据、地形图、建筑图纸、规划许可证等。
这些数据将会作为后续建模的基础。
3.数据清理和整理：将收集到的基础数据进行清理和整理，确保数据的准确性和一致性。
4.确定建模软件：根据项目的需求和团队的技术能力，选择适用的建模软件，如Revit、Archicad等。
第二步：建模与设计在完成前期调研与需求分析之后，可以开始进行建模与设计。
这一步骤主要包括以下几个方面：1.构建项目框架：在建模软件中创建项目框架，包括建筑的整体结构和空间布局。
2.建立模型构件：根据项目需求，在框架中逐步建立模型构件，如墙、柱、梁、楼板、窗户等。
3.添加属性数据：为模型构件添加属性数据，如材料、尺寸、质量等。
这些属性数据将用于后续的成本估算、施工计划和设备选型等。
4.建立模型关系：在建模过程中，需要建立模型构件之间的关系，如连接关系、嵌套关系等。
这可以帮助实现模型的一体化管理。
5.优化设计：通过建模软件进行模型的可视化和分析，优化建筑设计，确保建筑的功能性和可靠性。
第三步：协作与协调在完成建模与设计之后，需要进行协作与协调，确保建模数据的一致性和准确性。
这一步骤主要包括以下几个方面：1.模型协作：将不同专业团队的建模数据进行整合和协调，确保各个专业的建模数据之间的一致性。
2.冲突检测：通过建模软件进行冲突检测，找出不同模型之间的冲突，并及时解决。
3.修改和更新：根据团队的反馈和建议，对建模数据进行修改和更新，确保模型的准确性和可用性。

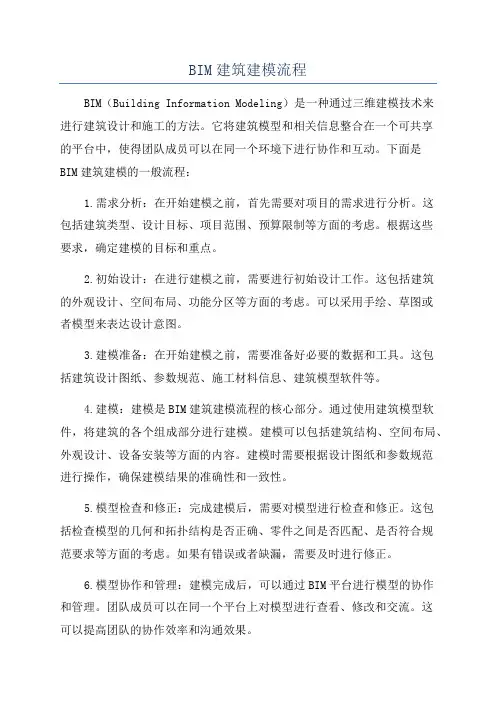

BIM建筑建模流程
BIM建筑建模流程BIM（Building Information Modeling）是一种通过三维建模技术来进行建筑设计和施工的方法。
它将建筑模型和相关信息整合在一个可共享的平台中，使得团队成员可以在同一个环境下进行协作和互动。
下面是BIM建筑建模的一般流程：1.需求分析：在开始建模之前，首先需要对项目的需求进行分析。
这包括建筑类型、设计目标、项目范围、预算限制等方面的考虑。
根据这些要求，确定建模的目标和重点。
2.初始设计：在进行建模之前，需要进行初始设计工作。
这包括建筑的外观设计、空间布局、功能分区等方面的考虑。
可以采用手绘、草图或者模型来表达设计意图。
3.建模准备：在开始建模之前，需要准备好必要的数据和工具。
这包括建筑设计图纸、参数规范、施工材料信息、建筑模型软件等。
4.建模：建模是BIM建筑建模流程的核心部分。
通过使用建筑模型软件，将建筑的各个组成部分进行建模。
建模可以包括建筑结构、空间布局、外观设计、设备安装等方面的内容。
建模时需要根据设计图纸和参数规范进行操作，确保建模结果的准确性和一致性。
5.模型检查和修正：完成建模后，需要对模型进行检查和修正。
这包括检查模型的几何和拓扑结构是否正确、零件之间是否匹配、是否符合规范要求等方面的考虑。
如果有错误或者缺漏，需要及时进行修正。
6.模型协作和管理：建模完成后，可以通过BIM平台进行模型的协作和管理。
团队成员可以在同一个平台上对模型进行查看、修改和交流。
这可以提高团队的协作效率和沟通效果。
7.模型使用：完成建模后，可以利用建模结果进行进一步的分析和应用。
这可以包括模型的可视化展示、冲突检测、材料和能耗分析等方面的工作。
通过使用建模结果，可以更好地理解和评估建筑设计的可行性和效果。
8.施工准备：建模完成后，可以利用建模结果进行施工准备工作。
这包括生成施工图纸、制定施工计划、确定施工材料和设备的需求等方面的工作。
9.施工监控和管理：在施工过程中，可以利用建模结果进行施工监控和管理。

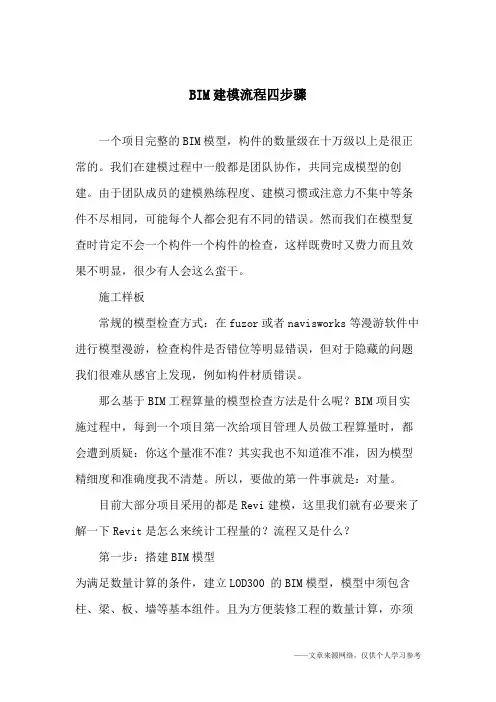

(完整版)BIM建模流程四步骤
BIM建模流程四步骤一个项目完整的BIM模型，构件的数量级在十万级以上是很正常的。
我们在建模过程中一般都是团队协作，共同完成模型的创建。
由于团队成员的建模熟练程度、建模习惯或注意力不集中等条件不尽相同，可能每个人都会犯有不同的错误。
然而我们在模型复查时肯定不会一个构件一个构件的检查，这样既费时又费力而且效果不明显，很少有人会这么蛮干。
施工样板常规的模型检查方式：在fuzor或者navisworks等漫游软件中进行模型漫游，检查构件是否错位等明显错误，但对于隐藏的问题我们很难从感官上发现，例如构件材质错误。
那么基于BIM工程算量的模型检查方法是什么呢？BIM项目实施过程中，每到一个项目第一次给项目管理人员做工程算量时，都会遭到质疑：你这个量准不准？其实我也不知道准不准，因为模型精细度和准确度我不清楚。
所以，要做的第一件事就是：对量。
目前大部分项目采用的都是Revi建模，这里我们就有必要来了解一下Revit是怎么来统计工程量的？流程又是什么？第一步：搭建BIM模型为满足数量计算的条件，建立LOD300 的BIM模型，模型中须包含柱、梁、板、墙等基本组件。
且为方便装修工程的数量计算，亦须于建模时建立房间组件。
BIM模型可提供部分数量计算所需的信息，如装修材质(如墙面粉刷)的数量，可由房间组件所提供的信息计算(=房间周长乘以楼高)。
然许多建立过程较为复杂或无法建立的组件(如钢筋、模板)，建议以参数化的方式，加入BIM模型中。
第二步：添加工项名称与尺寸参数为能计算各材料所使用的数量，须先于BIM模型组件中加入其包含的工项名称，并补充未建立的实体组件的工项尺寸及参数。
例如，某工程以房间组件协助计算，结构工程的工项以柱、梁、板、墙等组件协助计算，装修工程的工项以房间组件及门窗组件协助计算，各工项所需的信息应分别加入至对应的组件中，以利数量计算。
且在增加参数的过程中，由于Revit 无法定义较为复杂的单位(如KG/M)，故可将复杂单位的参数以「数值」型态储存，再于其域名中加注单位。
(完整版)BIM建模流程
BIM施工建模大致流程一、制定实施计划1.确定模型创建精度BIM模型的精细程度是根据美国建筑师学会(AIA- American Institute of Architects )使用的模型详细等级(LOD - Level of Detait来定义义模型中构件的精度，BIM构件的详细等级共分如下5级:·100 :概念性·200:近似几何(方案、初设及扩初)·300:精确几何(施工图及深化施工图)·400 :加工制造·500 :建成竣工2.制定项目实施目标即本次项目实施BIM的最终目的是什么，打算用于什么方面?a)指导施工b)达到符合BIM模型等级标准的碰撞检测与管线综合c)工程算量d)可视化e)四维施工建造模拟f)五维施工.建造模拟3. 划定项目拆分原则➢按楼层拆分➢按构件拆分➢按区域拆分整个项目可划分为三个部分:地库、裙房、塔楼(两幢)。
考虑到项目规模较为庞大，基于控制数据量的考虑，建筑、结构、机电三个专业的模型将分别创建。
即最终将会产生九个模型，分别是: 建筑专业的地库、裙房、塔楼模型;结构专业的的地库、裙房、塔楼模型;机电专业的地库、裙房、塔楼模型。
4. 配备人员分工一般对于BIM团队人员的任务分配可有两种选择。
一是在人员充足的情况下根据项目分配工作，二是在人员不足的情况根据现有人员配备分配工作。
分配工作时应尽可能考虑完善的专业、工种和岗位配备。
包括:土建、机电、算量(造价)、可视化、内装、管理、园林、景观、市政(道路、桥梁)、规划、钢构以及可能存在的深化设计人员。
5.选定协作方式根据不同项目规模和复杂难易程度来决定各个相同专业和不同专业模型之间的协作方式➢小型项目:一个土建模型+一个机电模型➢中等项目:一个建筑模型+一个结构模型+一个机电模型➢大型项目:多个建筑模型+多个结构模型+多个机电模型(或机电三专业拆分模型)➢超大型项目:多个建筑模型+多个结构模型+多个暖通模型+多个给排水模型+多个电气模型6.定制项目样板分别创建各专业的项目样板。
BIM管理工作流程和职责分工
BIM管理工作流程和职责分工BIM（Building Information Modeling）是建筑信息建模的简称，是一种综合技术，与传统的建筑设计过程相比，可以将建筑相关的信息进行集成、协同和共享。
在BIM项目中，BIM管理工作流程和职责分工起着重要的作用，有助于提高项目的效率和质量。
下面将详细介绍BIM管理工作流程和职责分工。
一、BIM管理工作流程（一）项目策划阶段1.制定BIM管理计划：确定BIM的实施目标和计划，包括使用BIM的范围、使用的软件平台、数据管理和共享等内容。
2.进行需求分析：与项目相关方进行沟通，了解各方的需求和期望，为项目的BIM应用提供参考。
（二）模型建立阶段1.设定BIM标准及规范：制定项目的BIM标准和规范，确保各个团队在模型构建过程中遵循相同的规则。
3.进行模型校验：对建立的模型进行检查和校验，确保模型的准确性和一致性。
4.进行模型协调：通过将各模型进行协调，解决模型之间的冲突和问题。
（三）物料采购和施工过程管理阶段1.进行物料采购管理：根据模型和设计需求，进行物料的选择和采购，确保物料的质量和供应的及时性。
2.进行施工过程管理：通过BIM模型，对施工过程进行管理和监控，协调施工进度和各方工作。
（四）运营和维护阶段1.进行设备管理：通过BIM模型，对设备进行管理和维护，确保设备的正常运行和使用寿命。
2.进行维护管理：根据BIM模型，对建筑进行维护管理，包括维护计划的制定、维护任务的分配等。
二、BIM管理的职责分工（一）BIM项目经理1.负责制定和实施BIM管理计划，确保项目的顺利进行。
2.负责与项目相关方进行沟通，了解各方的需求和期望，并提供相应的解决方案。
3.负责BIM团队的组建和管理，协调团队成员的工作，确保团队的协同工作。
4.负责对BIM模型进行校验和协调，解决模型之间的冲突和问题。
5.负责对BIM模型和数据进行管理和共享，确保模型和数据的一致性和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、CAD底图处理
CAD底图、dwg
1、保证图纸的正确性;
2、为保证revit软件运行的流畅性,cad底图上元素越多,revit运行越慢;
3、去除无关紧要元素,如停车位、部分文字说明、图框等;
4、保证底图的干净、简洁、突出重点。
二、底图链接
建议采用CAD链接
选择已经处理完毕的CAD底图,设置如下:
移动东南西北四个立面符号到底图的四周;图纸在默认状态下识处于锁定状态,若想要移动图纸,则需要进行解锁链接。
Revit中的底图处理
勾选其余各选项中所有类别,使其全部显示
三、标高绘制
项目的默认单位由项目所采用的项目样板决定,一般情况下的项目单位如图所示,若想有不同的要求,可以切换到“管理”选项,单机“设置”面板中的“项目单位”工具,打开“项目单位”对话框进行修改。
在项目浏览器中展开“立面”视图类别,双击南立面(其她视图亦可),切换到南立面视图
中,视图中默认显示的就是标高F1与F2。
使用鼠标滚轮进行区域放大,选中F2,此时F2将高亮显示。
鼠标单击标高值,进入标高值文本编辑状态,可以输入任意值,回车确认,查瞧状态。
也可以对F1、F2的文本进行重命名如图
绘制步骤如图
使用标高工具,确认勾选选项栏中的“创建平面视图”选项,单击“属性”面板中的类型选择器列表,在弹出的列表中将显示当前项目中可用的标高类型,选择所需类型设置为当前类型。
如图
移动鼠标指针至标高F2上方任意位置,鼠标指针将显示为绘制状态,并在指针与标高F2之间显示临时尺寸标注,指示指针位置与F2标高的距离。
移动鼠标,当指针位置与标高F2端点对齐时,revit将显示对齐蓝色虚线,如图
沿水平方向向右移动鼠标,在指针与起点间绘制标高,缩放视图,当移动到右端,出现蓝色虚线时,单击完成绘制。
按键盘Esc键两次退出标高绘制状态。
观察,视图中出现F3标高线。
单击选择F3,F2与F3之间会显示临时尺寸标注,通过修改临时尺寸标注值,可以改变标高的位置。
单击临时尺寸标注线,会变成标注实线,此时将不具备更改数值功能,如图
单击F3任意点作为复制的基准点,向上移动鼠标,并输入3600,作为第一次复制的距离,生成的F4标高距离F3为3600mm。
如图
切换到东立面(其她立面亦可),观察发现,在南立面内创建的标高同样在这里对应出现。
标高创建之后,在项目浏览器的“平面视图”中会出现对应标高的平面视图名称。
标高的命名一般同结构图上每个楼层板面标高,创建标高后,再将视图平面名称更改为与标高名相同名称。
标高的类型属性修改
两端显示标高名称
一般不随便更改±0、0的参数
画一个标高,出现一个平面视图的,但在使用复制功能创建标高后,情况并非如此。
四、轴网绘制
4种画轴线的方式,最常用的就是第一种跟第四种
方法一:根据轴网间距,可以画完一条之后,输入间距值,画第二条
单独画或者阵列出来的时候对象太多,一个个修改太麻烦的情况下,可以选中其中一条轴线,编辑类型属性:符号、中段、宽度、颜色、端点等
当轴网均匀分布时,可以采用阵列命令
“成组并关联”—轴网绘制时,一般把勾去掉,方便修改;在绘图过程中需要用到的成套设备或标高需保证始终一致,并能统一进行调整的构件采用;
项目数—不解释
“移动到”—见实例
“约束”将约束在水平或垂直方向上阵列生成图元
注意区别对待
“第二个”
“最后一个”
输入数值之后回车
使用阵列后,无法像单独绘制时可以伸缩,需要选中之后进行解组
约束选项去掉之后,可以任意调整角度进行阵列
2、对齐锁定(3D状态下才会显示“锁”符号)
3、添加弯头,常用于轴网较为紧密处
方法四
拾取已有对象生成轴网,可以就是图元,也可以就是导入的cad图纸,见实例操作
切换到标高3楼层平面视图,观察发现视图中并未出现任何标高投影,因该标高位置高于轴网深度范围,轴网在3D状态下并未与该标高相交。
切换到南立面视图,选择任意轴网对象,确保轴网端点处于3D状态,按住并拖动轴网上方端点,使其高度高于标高3,再次切换至标高3楼层平面视图,出现轴网。
五、主体结构绘制
1、结构柱绘制
根据结构柱CAD图,测量出所有不同大小的柱子,进行汇总。
选择对应尺寸的柱子
由于项目中柱子尺寸比较多,需要新建不同尺寸的柱子,操作如图:
将编辑好的柱子放入到所需的平面视图中
2、墙与梁的绘制
项目中墙一般可以分为两种形式:混凝土墙、砖墙
a、先测量出不同区域所用的墙的大小,并做记录
b、创建相应大小的墙,并根据大小、材质进行命名
c、在项目中建立墙体
对墙的核心层、面层等的厚度进行调整(单纯的机电建模不做过多的要求,只需要把整堵墙的厚度绘制出来即可)
绘制方式(重点介绍直线、拾取)
墙体的高度位置:底部限制条件、顶部约束及无连接高度
Revit中许多族就是可以通过反转,放置到合适的位置
门窗的安放,需要在整堵墙画完后进行。
幕墙知识,有兴趣可以网上查阅相应操作
墙体上的预留孔洞放置
梁的绘制
鉴于机电安装工程对于土建部分的要求精度只需要停留在尺寸、形状等普通的层面,无需进行计算、荷载分析等,采用普通墙体来替代结构梁,方便快捷。
楼板的绘制
楼板的标高、厚度决定烟感、温感、喷头等位置、标高、长度。
故需要仔细辨别不同楼板厚度的区域。
类型属性中编辑材质、厚度等参数。
必须形成闭合环网,不得有重合或者断点
楼板开洞
类同墙体开洞,或者使用下列命令
其中的墙开洞,仅限矩形。
