梯形螺纹的代号标注
数控车床上加工梯形螺纹
数控车床上加工梯形螺纹内容摘要:在数控车床上加工梯形螺纹是一个全新的课题，本文通过对梯形螺纹加工的工艺分析和加工方法的研讨，探索出一套可以在数控车床上加工出合格梯形螺纹的方法在普通车床的生产实习过程中,加工梯形螺纹课题是最基本的实习课题,但在数控车床实习过程中，常常由于加工工艺方面的原因，却很少进行梯形螺纹的加工练习，甚至有人提出在数控车床上不能加工梯形螺纹，显然这种提法是错误的.其实，只要工艺分析合理，使用的加工指令得当，完全可以在数控车床上加工出合格的梯形螺纹.一、梯形螺纹加工的工艺分析1.梯形螺纹的尺寸计算梯形螺纹的代号梯形螺纹的代号用字母“Tr”及公称直径×螺距表示，单位均为mm。
左旋螺纹需在尺寸规格之后加注“LH”，右旋则不用标注。
例如Tr36×6，Tr44×8LH等.国标规定，公制梯形螺纹的牙型角为30°.梯形螺纹的牙型如图（1)，各基本尺寸计算公式如表1—1。
图1 梯形螺纹的牙型2。
梯形螺纹在数控车床上的加工方法直进法螺纹车刀X向间歇进给至牙深处（如图2a）。
采用此种方法加工梯形螺纹时,螺纹车刀的三面都参加切削,导致加工排屑困难，切削力和切削热增加，刀尖磨损严重.当进刀量过大时，还可能产生“扎刀”和“爆刀”现象。
这种方法数控车床可采用指令G92来实现，但是很显然，这种方法是不可取的。
斜进法螺纹车刀沿牙型角方向斜向间歇进给至牙深处（如图2b）。
采用此种方法加工梯形螺纹时，螺纹车刀始终只有一个侧刃参加切削，从而使排屑比较顺利，刀尖的受力和受热情况有所改善，在车削中不易引起“扎刀”现象。
该方法在数控车床上可采用G76指令来实现。
交错切削法螺纹车刀沿牙型角方向交错间隙进给至牙深（如图2c)。
该方法类同于斜进法，也可在数控车床上采用G76指令来实现。
切槽刀粗切槽法该方法先用切槽刀粗切出螺纹槽（(如图2d），再用梯形螺纹车刀加工螺纹两侧面。
这种方法的编程与加工在数控车床上较难实现.表1—1 梯形螺纹各部分名称、代号及计算公式名称代号计算公式P 1.5~5 6～12 14～44 牙项间隙a ca c0.25 0.5 1大径d、D4d=公称直径，D4=d+a c中径d2、D2d2=d—0。
管螺纹(英制)标注方法
螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G, H两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注LH。
2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。
管螺纹(英制)标注方法
螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G, H两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注LH。
2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。
梯形螺纹详解
梯形螺纹详解梯形螺纹的标记由螺纹代号、公差代号及旋合长度代号组成，彼此间用“—”离开。
根据国标规定，梯形螺纹代号由种类代号Tr和螺纹“公称直径×导程”表示，由于标准对内螺纹小径D1和外螺纹大径只规定了一种公差带（4H、4h），规定外螺纹小径d3的公差地位永远为h的基础偏差为零。
公差等级与中径公差等级数雷同，而对内螺纹大径D4，标准只规定下偏差（即基础偏差）为零，而对上偏差不作规定，因此梯形螺纹仅标记中径公差带，并代表梯形螺纹公差（由表现公差带等级的数字及表现公差带地位的字母组成）螺纹的旋合长度分为三组，分辨称为短旋合长度（S）、中旋合长度（N）和长旋合长度（L）。
在一般情形下，中等旋合长度（N）用得较多，可以不标注。
梯形螺纹副的公差代号分别注出内、外螺纹的公差带代号，前面是内螺纹公差带代号，后面是外螺纹公差带代号，中间用斜线分隔。
标记示例螺纹代号：单线螺纹：Tr40×6-6h-L；Tr：螺纹种类代号（梯形螺纹）；40：公称直径；6：导程(对于单线螺纹而言，导程即为螺距)；6h：内螺纹公差代号；L：旋合长度代号。
左旋螺纹需在尺寸规格之后加注“LH”，右旋则不注出。
例如Tr36×12（6）；Tr44×16（8）LH等。
各基本尺寸名称，代号及计算公式如下：牙型角：α=30°螺距P：由螺纹标准确定，牙顶间隙ac P=1.5～5 ac=0.25；P=6～12 ac=0.5；P=14～44 ac=1外螺纹：大径d 公称直径内螺纹：大径D4=d+2ac；中径D2=d2；小径D1=d-P；牙高H4=h3；牙顶宽f=0.366P；牙槽底宽w=0.366P-0.536ac；螺纹升角ψ：tgψ=P/πd2。
螺纹标注方法

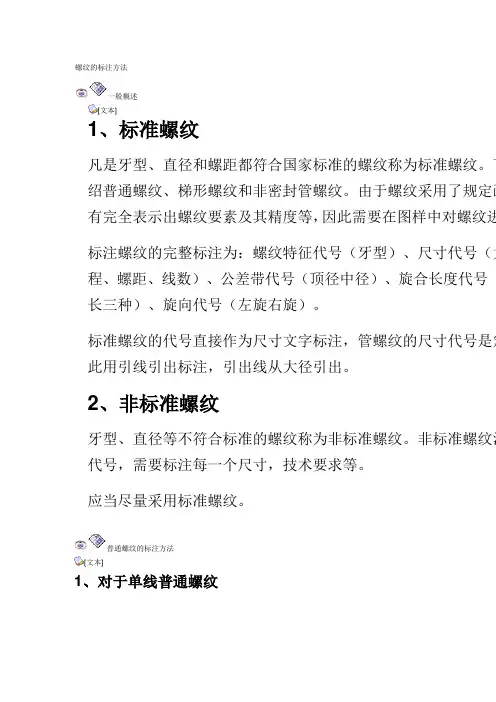

螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没代号，需要标注每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h 四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G, H两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L 表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注LH。
2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。
梯形螺纹标注方法
梯形螺纹标注方法
嘿，你问梯形螺纹标注方法啊？那咱就来好好说说。
梯形螺纹的标注呢，有点小复杂，但别怕，咱一步一步来。
首先得有个螺纹代号，一般用“Tr”来表示梯形螺纹。
就像给它取了个名字一样，让人一看就知道是梯形螺纹。
然后呢，要标上公称直径。
这公称直径就是螺纹的大径啦，也就是螺纹最外面那个圆的直径。
比如说“Tr40”，这里的“40”就是公称直径为40 毫米。
接着呢，还要标上螺距。
螺距就是两个相邻螺纹之间的距离。
比如说“Tr40×7”，这里的“7”就是螺距为7 毫米。
如果有中径公差带代号，也得标上。
这个中径公差带代号就像是给螺纹的质量打个分一样。
比如说“Tr40×7-7H”，这里的“7H”就是中径公差带代号。
还有旋向也不能忘了标哦。
如果是右旋螺纹，一般不标注旋向；如果是左旋螺纹，就得标上“LH”。
比如说
“Tr40×7-7H-LH”，这就表示左旋梯形螺纹。
标注的时候，这些数字和代号要写得清楚、规范，可不能乱写乱画。
不然别人看了都不知道你标的是啥。
比如说我有个朋友，他在工厂里上班。
有一次，他要加工一个梯形螺纹的零件，但是图纸上的标注不清楚，他都不知道该怎么加工。
后来他找了老师傅请教，老师傅给他详细地讲解了梯形螺纹的标注方法。
他按照老师傅说的，仔细地看了图纸上的标注，终于明白了该怎么加工这个零件。
总之啊，梯形螺纹的标注方法虽然有点复杂，但只要掌握了要点，就不难啦。
螺纹NPT,PT,G,ZG BSPP BSPT NPT RP RC R1 各种英标 美标 螺纹的区别
由于各种螺纹的表示法都是相同的，因此国家标准规定标准螺纹用规定的标记标注，并标注在螺纹的公称直径的尺寸线或其引出线上，以区别不同种类的螺纹。
各种螺纹的标注方法和示例分述如下：1、普通螺纹的标注普通螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分组成。
具体的标记格式是：(1)螺纹代号普通螺纹的牙型符号用“M”表示。
粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(大径)表示(不标注螺距)，例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”表示，例如M16*1.5；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“L H”，例如M16*1LH。
(2)螺纹公差带代号螺纹公差带代号包括中径公差带代号和顶径公差带代号。
它由表示其大小的公差等级数字和表示其位置的基本偏差的字母(内螺纹用大写字母，外螺纹用小写字母)组成，例如6 H、6g。
如果中径公差带代号和顶径公差带代号不同，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相同，则只注一个代号，如M10*1—6H。
内、外螺纹旋合成螺纹副时，其配合公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，例如M10—6H/6g。
(3)旋合长度代号国标对普通螺纹的旋合长度，规定为短(S)、中(N)、长(L)三组。
螺纹的精度分为精密、中等和粗糙三级。
螺纹的旋合长度和精度等级不同，对应的公差带代号也不一样。
在一般情况下不标注螺纹的旋合长度，其螺纹公差带按中等旋合长度(N)确定；必要时在螺纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M20*2LH—7g6g—40。
普通螺纹在图上的标注示例，见表9-2。
2、管螺纹的标注管螺纹分为55°密封管螺纹和55°非密封管螺纹。
螺纹标记的内容和格式是：表9-2 普通螺纹标注示例55°非密封管螺纹：以上框格对非螺纹密封的外管螺纹适用。
螺纹的标注方法(详细
螺纹的标注方法由于螺纹的规定画法不能表达出螺纹的种类和螺纹的要素，因此在图中对标准螺纹需要进行正确的标注。
螺纹的标记及其图样标注见表7-1所示。
表7-1 螺纹的标记及其图样标注（续表）1．普通螺纹普通螺纹用尺寸标注形式注在内、外螺纹的大径上，其标注的具体项目和格式如下：普通螺纹的螺纹代号用字母“M”表示。
普通粗牙螺纹不必标注螺距，普通细牙螺纹必须标注螺距。
公称直径、导程和螺距数值的单位为mm。
右旋螺纹不必标注，左旋螺纹应标注字母“LH”。
中径公差带代号和顶径公差带代号由表示公差等级的数字和字母组成。
大写字母代表内螺纹，小写字母代表外螺纹。
顶径是指外螺纹的大径和内螺纹的小径，若两组公差带相同，则只写一组。
表示内、外螺纹旋合时，内螺纹公差带在前，外螺纹公差带在后，中间用“／”分开。
在特定情况下，中等公差精度螺纹不注公差带代号（内螺纹：5H，公称直径小于和等于1.4mm时；6H，公称直径大于和等于1.6mm时。
外螺纹：5h，公称直径小于和等于1.4mm时；6h，公称直径大于和等于1.6mm时。
）普通螺纹的旋合长度分为短、中、长三组，其代号分别是S、N、L。
若是中等旋合长度，其旋合代号N可省略。
如图7-12所示为普通螺纹标注示例。
图7-12 普通螺纹标注示例2．传动螺纹传动螺纹主要指梯形螺纹和锯齿形螺纹，它们也用尺寸标注形式，注在内外螺纹的大径上，其标注的具体项目及格式如下：梯形螺纹的螺纹代号用字母“Tr”表示，锯齿形螺纹的特征代号用字母“B”表示。
多线螺纹标注导程与螺距，单线螺纹只标注螺距。
右旋螺纹不标注代号，左旋螺纹标注字母“LH”。
传动螺纹只注中径公差带代号。
旋合长度只注“S”（短）、“L”（长），中等旋合长度代号“N”省略标注。
如图7-13所示为传动螺纹标注示例。
图7-13 传动螺纹标注示例3．管螺纹管螺纹的标记必须标注在大径的引出线上。
常用的管螺纹分为螺纹密封的管螺纹和非螺纹密封的管螺纹。
这里要注意，管螺纹的尺寸代号并不是指螺纹大径，也不是管螺纹本身任何一个直径，其大径和小径等参数可从有关标准中查出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹类型 特征代号 螺纹标注实例 M12-7g-L-LH M：螺纹特征代号 粗 牙 普 通 螺 纹 细 牙 12：公称直径 7g：外螺纹中径和顶径公差带代号 L：长旋合长度
M
பைடு நூலகம்
内、外螺纹配合标注实例 M12-6H/7g-LH 6H：内螺纹中径和顶径公差带代号 7g：外螺纹中径和顶径公差带代号
梯形螺纹的代号标注
螺纹类型 特征代号 螺纹标注实例 Tr24 × 10（P5）LH-7H Tr：螺纹特征代号 梯 形 螺 纹 24：公称直径
Tr
内、外螺纹配合标注实例 Tr24 × 5LH-7H/7e 7H：内螺纹公差带代号 7e：外螺纹公差带代号
