自密实混凝土配合比设计方案

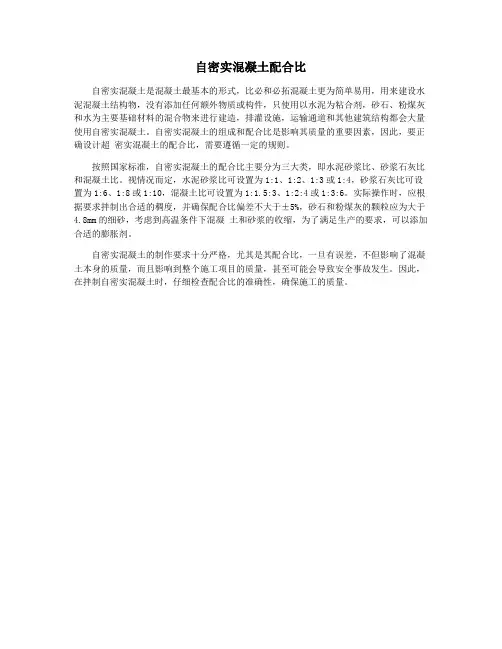

自密实混凝土配合比
自密实混凝土配合比
自密实混凝土是混凝土最基本的形式，比必和必拓混凝土更为简单易用，用来建设水泥混凝土结构物，没有添加任何额外物质或构件，只使用以水泥为粘合剂，砂石、粉煤灰和水为主要基础材料的混合物来进行建造，排灌设施，运输通道和其他建筑结构都会大量使用自密实混凝土。
自密实混凝土的组成和配合比是影响其质量的重要因素，因此，要正确设计超密实混凝土的配合比，需要遵循一定的规则。
按照国家标准，自密实混凝土的配合比主要分为三大类，即水泥砂浆比、砂浆石灰比和混凝土比。
视情况而定，水泥砂浆比可设置为1:1、1:2、1:3或1:4，砂浆石灰比可设置为1:6、1:8或1:10，混凝土比可设置为1:1.5:3、1:2:4或1:3:6。
实际操作时，应根据要求拌制出合适的稠度，并确保配合比偏差不大于±5%，砂石和粉煤灰的颗粒应为大于4.8mm的细砂，考虑到高温条件下混凝土和砂浆的收缩，为了满足生产的要求，可以添加合适的膨胀剂。
自密实混凝土的制作要求十分严格，尤其是其配合比，一旦有误差，不但影响了混凝土本身的质量，而且影响到整个施工项目的质量，甚至可能会导致安全事故发生。
因此，在拌制自密实混凝土时，仔细检查配合比的准确性，确保施工的质量。
自密实混凝土配合比设计方法和步骤
自密实混凝土配合比设计方法和步骤自密实混凝土具有很高的流动性而不离析、不泌水，能不经振捣或少振捣而自动流平并充满模型和包裹钢筋的混凝土。
由于自密实混凝土对振捣的消除，显著降低了普通振捣混凝土施工中的噪音污染，明显改善混凝土的施工性，降低劳动成本；节约振捣机具和能耗，从而减少机械费用及人工费用，具有较好的经济效益。
且在生产中需大量添加粉煤灰、粒化高炉矿渣等工业废料，又有利于资源得到有效的利用。
1原材料的选择1.1水泥配制自密实混凝土一般采用硅酸盐水泥或普通硅酸盐水泥，应符合国家标准GB175-2007《通用硅酸盐水泥》的规定。
而对于有温控要求的大体积自密实混凝土需要选用矿渣硅酸盐水泥、中热或低热水泥，水泥需具有较低的需水性，并能与所用的高效减水剂有较好的相容性。
1.2掺和料自密实混凝土中掺加掺和料主要目的是改善混凝土的工作性、提高混凝土耐久性和降低混凝土水化热。
可选用粉煤灰、粒化高炉矿渣粉等作为矿物掺和料。
粉煤灰应符合国家标准GB/T1596-2005《用于水泥和混凝土中的粉煤灰》规定，自密实混凝土优先使用I级粉煤灰，也可以使用II级粉煤灰，但要控制需水量比不超过100%。
粒化高炉矿渣粉应符合国家标准GB/T18046-2008《用于水泥和混凝土中的粒化高炉矿渣粉》的规定，自密实混凝土宜使用S95级矿渣粉。
1.3骨料粗骨料宜采用连续级配或2个及以上单粒径级配搭配使用，最大公称粒径不宜大于20mm；对于结构紧密的竖向构件、复杂形状的结构以及有特殊要求的工程，粗骨料的最大粒径不宜大于16mm。
粗骨料中的针片状颗粒含量对自密实混凝土间隙通过性影响较大，其含量不宜超过8%，粗骨料含泥量及泥块含量应分别小于1.0%，0.5%。
细骨料宜采用级配II区的中砂，天然砂的含泥量、泥块含量以及人工砂的石粉含量应符合标准JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》的规定。
1.4外加剂外加剂性能应符合GB8076-2008《混凝土外加剂》和GB50119-2013《混凝土外加剂应用技术规范》中的有关规定。
自密实混凝土配合比设计
仅作为最终校核目标
强度水或水泥 2 含量
仅可以改变粉体种类
如何增加耐久性
4.5自密实混凝土配合比设计方法
一、设计方法依据 二、设计流程
3
4.5自密实混凝土配合比设计方法
一、设计方法依据
自密实性能的影响因素
拌合水 用量 骨料级 水泥用 量 配
减水剂 用量
自密实 性能
1.3.2砂和水泥浆 试验表明，砂浆的体积砂率超过42%时， 堵塞随体积砂率的增加而增加；当砂浆的 体积砂率达到44%时，堵塞几率为100%， 所以砂浆的体积砂率不能超过44%。 虽体积砂率小于42%时完全不堵塞，但砂 浆的收缩随体积砂率的减小而增大，故一 般情况下体积砂率也不宜低于42%。
9
4.5自密实混凝土配合比设计方法
29
4.5自密实混凝土配合比设计方法
2.2配合比设计
具体计算过程如下： ⑴设定粗骨料含量 设定每立方米砼中石子用量的松堆体积，一般取 为0.5m³，根据石子的松堆率计算每立方米砼中石 子的用量，由每立方米砼密实体积减去石子密实 体积，得到砂浆体积。 《自密实混凝土应用技术规程》（CECS 203：2006） 中建议根据砼自密实性能等级选定单位体积粗骨 料绝对体积，如下表：
单位体积胶凝材料体积用量可由单位体积粉体量 减去惰性粉体掺合料体积以及骨料中小于 0.075mm的粉体颗粒体积确定。
33
4.5自密实混凝土配合比设计方法
2.2配合比设计 ⑹设定水灰比和理论单位体积水泥用量 根据工程设计的强度计算出水灰比，可以 得到相应的理论单位体积水泥用量。 ⑺实际单位体积活性矿物掺合料量和实 际单位体积水泥用量 根据活性矿物掺合料的和工程设计强度确 定活性矿物掺合料的取代系数，然后通过 胶凝材料体积用量、理论水泥用量和取代 系数计算出实际单位体积活性矿物掺合料 量和实际单位体积水泥用量。
C30自密实混凝土配合比设计 (1)
Question：
1、石子的潮湿程度不知道，所以暂时没有对用水量 进行修正，请问老师这个该如何修正用水量？ 2、减水剂的添加量我们采用的是1.5%，但是不知道 理论依据，是否有减水剂添加量的规范？
水
水泥
减水剂
石子
砂
粉煤灰4.73kg5 Nhomakorabea32kg
0.114kg
25.26kg
22.40kg
2.28kg
价格评估
盛丰建材网站和网友提供的原料价格如下
浓度40% 浓度 聚羧酸 减水剂 水 P.O 42.5 水泥 石子 砂 粉煤灰
4元/吨
421元/吨
约 8000元 约110 元/ 约70元/ /吨 吨 吨
约75.00元 /吨
按照上述报价,我们每25升水泥造价计算如下 按照上述报价,我们每25升水泥造价计算如下 25
P.O 42.5 水泥 浓度40% 浓度 聚羧酸 减水剂 2.28元 /25L
水
石子
砂
粉煤灰
0.02元 /25L
2.24元 /25L
2.78元 /25L
1.57元 /25L
0.17元 /25L
因为没有抗冻要求，引气量不作考虑） 用水量计算（因为没有抗冻要求，引气量不作考虑）
大流动性混凝土的用水量计算时以本规程表中90mm坍落度的用 水量为基础按坍落度每增大20mm用水量5kg增加计算出未掺外加 剂时的混凝土的用水量 配制中，为了降低水灰比，我们还要使用减水剂。实验给定的减 水剂为聚羧酸高性能减水剂，我们选择含量为1.5%，减水25%
自密实混凝土性能要求：
注：坍落度要求大于等于240mm
我们的设计
• • • • • 坍落度 用水量与含气量 选择水灰比 选择砂率 骨料含水量调整 • • • • • 石子最大粒径 粉煤灰用量 计算水泥用量 计算粗细骨料用量 More……
自密实混凝土配合比设计
自密实混凝土配合比设计自密实混凝土（SelfCompacting Concrete，简称 SCC）是一种具有高流动性、均匀性和稳定性，能够在自重作用下无需振捣而填充模板并达到充分密实的高性能混凝土。
自密实混凝土配合比设计是确保其性能满足工程要求的关键环节，下面我们就来详细探讨一下自密实混凝土配合比设计的相关内容。
一、自密实混凝土的特点自密实混凝土具有以下显著特点：1、高流动性：能够在无需振捣的情况下，自流平并填充复杂的模板空间。
2、良好的填充性：可以通过狭窄的空间和钢筋间隙，无离析和堵塞现象。
3、稳定性好：在运输和浇筑过程中，保持均匀的性能，不发生泌水和分层。
这些特点使得自密实混凝土在高层建筑、大跨度桥梁、地下工程等领域得到了广泛的应用。
二、自密实混凝土配合比设计的基本原则1、满足工作性能要求自密实混凝土应具有足够的流动性、填充性和抗离析性，以确保在施工过程中能够顺利填充模板，并保持混凝土的均匀性。
2、保证力学性能在满足工作性能的前提下，混凝土的强度、耐久性等力学性能应符合设计要求。
3、合理控制原材料用量通过优化水泥、骨料、矿物掺合料和外加剂的用量，达到经济合理、环保节能的目的。
4、考虑施工条件配合比设计应考虑施工现场的温度、湿度、浇筑方式等因素，以确保混凝土的性能在施工过程中不受影响。
三、原材料的选择1、水泥宜选用质量稳定、强度等级不低于 425 的硅酸盐水泥或普通硅酸盐水泥。
水泥的品种和强度等级应根据工程要求和施工条件进行选择。
2、骨料（1）粗骨料：应选用级配良好、粒形规整、质地坚硬的碎石或卵石。
粗骨料的最大粒径不宜超过 20mm，以保证混凝土的流动性。
（2）细骨料：宜选用级配良好、细度模数在 24~28 之间的中砂。
细骨料的含泥量和泥块含量应严格控制，以避免影响混凝土的性能。
3、矿物掺合料常用的矿物掺合料有粉煤灰、矿渣粉和硅灰等。
矿物掺合料可以改善混凝土的工作性能、提高耐久性和降低成本。
在自密实混凝土中，矿物掺合料的用量通常较大。
C20自密实混凝土配合比设计
C20 自密实混凝土配合比设计书1、配合比设计要求：（1）、设计强度等级： C20；（2）、使用部位：防备挡土墙工程等；（3）、要求坍落度： 240～ 260mm，扩展度为： 600-700mm；（4）、粉煤灰掺量：为胶凝资料的55%；（5）、工地捣实方法：自密实型砼；（6）、挡土墙采纳先堆码＞ 20Mpa片石量为总量的 50%左右 , 后灌输自密实 C20 混凝土。
2、配合比设计依照（1）、《公路路基工程施工技术规范》（2）、《一般混凝土配合比设计规程》3、原资料状况(1) 、水泥：邻水利森水泥有限企业生产P.O42.5R 级水泥；(2)、细集料：谭家豪生产中砂（体制砂），细度模数为： 2.72 ，表观密度为：3，知足Ⅱ类要求；(3)、粗集料：广安奥博建材生产5～10mm、 10～ 16mm碎石，掺配比率为（ 5～ 10mm ：10～ 16mm =45%：55%）；(4)、粉煤灰：广安代市电厂生产Ⅱ级粉煤灰；(5)、外加剂：山西中腾建材有限企业生产的高性能多组份减水剂，掺量为水泥用量的 0.80%;(6)、水：饮用水。
4、配合比计算：（1）、试配强度：fcu.o=fcu.k+1.645 σ，σ取 5.0 ，× （Mpa）（2）、水灰比计算：W/C=(0.53 ×× ×依据施工工艺要求及原资料使用状况，取水灰比为0.38 为基准水灰比来试配。
(3)、确立用水量：查表后计算得：W=205+(210-90）÷ 20× 5≈ 235 (Kg/m 3）掺减水剂 0.80%，减水率为25%。
W=235× (1-25% ）=176(Kg/m 3）, 联合本标段原资料实质状况及过去经验，取用水量为176(Kg/m3）来试拌。
(4 ）、胶凝资料用量：C=176÷ 0.38 ≈463（ Kg/m3）。
为了提升混凝土的和易性及持久性，采用等量取代法增添Ⅰ级粉煤灰来改良其工作性能，掺量约为水泥用量的 55%，其掺量为：粉煤灰用量为：F=463×55%=255(Kg/m3）水泥用量： C=463-255=208(Kg/m 3）(5)、粗细集料计算：按砂率表查问并联合本合同段细集料实质状况取砂率为53%。
自密实混凝土配合比设计
自密实混凝土配合比设计自密实混凝土配合比设计2020年09月15日1 前言自密实混凝土是具有很高流动性而不离析，不泌水，能不经振捣完全依托自重流平并充满模型和包裹钢筋的新型高性能混凝土，自密实混凝土与一般混凝土相较具有众多优势：（1）自密实混凝土由于免振，可节省劳动力和电力，提高施工效率；（2）改善工作环境，免去振捣所产生的噪音给环境及劳动工人造成的危害；（3）增加了结构设计的自由度，可用于浇筑成型形状复杂、薄壁和配筋密集的结构；（4）有效解决传统混凝土施工中漏振、过振，幸免了振捣对模板冲击移位的问题；（5）大量利用工业废料做掺合料，降低混凝土水化热，提高混凝土耐久性；（6）降低工程整体造价，从提高施工速度，减少操作工人，延长模板利用寿命，结构设计优化等方面降低工程本钱。
目前，自密实混凝土要紧应用于民用高层轻型墙体结构和工业工程中附属装配式构件、预制构件、钢筋密集的框架梁柱及料仓、漏斗、二次注浆等。
2 施工预备自密实混凝土的配制原理配制自密实混凝土的原理是通过外加剂、胶结材料和粗细骨料的选择与搭配和精心的配合比设计，将混凝土的屈服应力减小到足以被因自重产生的剪应力克服，使混凝土流动性增大，同时又具有足够的塑性粘度，令骨料悬浮于水泥浆中，不显现离析和泌水问题，能自由流淌并充分填充模板内的空间，形成密实且均匀的胶凝结构。
因此，在配制中要紧应采取以下方法：借助以萘系高效减水剂为要紧组分的外加剂，可对水泥粒子产生强烈的分散作用，并阻止分散的粒子凝聚，使混凝土拌合物的屈服应力和塑性粘度降低。
高效减水剂的减水率应不低于25%，而且应具有必然的保塑功能。
掺加适量矿物掺合料能调剂混凝土的流变性能，提高塑性粘度，同时提高拌合物中的浆－固比，改善混凝土和易性，使混凝土匀质性取得改善，并减少粗细骨料颗粒之间的摩擦力，提高混凝土的通阻能力。
掺入适量混凝土膨胀剂，减少混凝土收缩，提高混凝土抗裂能力，同时提高混凝土粘聚性，改善混凝土外观质量。
3C40自密实混凝土配合比设计
C40自密实混凝土配合比设计一、设计依据1、使用部位：无砟轨道自密实混凝土填充层；2、设计要求：坍落扩展度：≤680mm；含气量：3.0%～6.0%；3、依据规范标准：(1)、《自密实混凝土应用技术规程》JGJT 283-2012(2)、《普通混凝土拌合物性能试验方法标准》GB/T 50080-2016(3)、《普通混凝土力学性能试验方法标准》GB/T 50081-2002(4)、《普通混凝土长期性能和耐久性能试验方法标准》GB/T 50082-2009(5)、《普通混凝土结构耐久性设计规程》TB 10005-2010(6)、《铁路混凝土工程施工质量验收标准》TB 10424-2010(7)、《高速铁路CRTSIII型板式无砟轨道自密实混凝土暂行技术条件》TJ/GW 112-2013二、原材料1、水泥：费县沂州水泥有限责任公P.O42.5水泥(低碱)；2、粉煤灰：国电费县电厂F类I级C50及以上混凝土用粉煤灰，掺量23%；3、矿渣粉：S95，掺量16%；4、膨胀剂：天津市鑫永强混凝土外加剂有限公司UEA型膨胀剂，掺量8.0%；5、粘度改性材料：掺量6%；6、细骨料：蒙阴聚正砂场，河砂(中砂)； 2.1～2.57、粗骨料：费县三盟碎石场5～10mm、10～16mm碎石按50%:50%比例掺配；8、减水剂：贵州凯襄新材料有限公司聚羧酸高性能减水剂KXCP(缓凝型)，掺量1.3%；9、水：地下水。
三、配合比计算1、确定基准配合比（1）、配制强度根据JGJ 55-2011表4.0.2，取标准差σ=5.0MPa，f cu,o≥f cu,k+1.645σ=40+1.645×5=48.2MPa（2）、粗骨料的体积和质量由JGJ/T 283-2012表4.1.3可知，自密实性能等剂为SF3，根据表5.2.1，每立方米混凝土中粗骨料的体积取V g=0.,28 m3，表观密度ρg=2740kg/m3，则粗骨料质量m g=0.28×2740=767 kg（3）、砂浆体积V m=1-0.28=0.72 m3（4）、细骨料的体积和质量砂浆中砂的体积分数取Фs=0.45，砂的表观密度ρs=2640kg/m3，则细骨料的体积和质量V s= V m·Фs=0.72×0.45=0.324 m3m s=V s·ρs=0.324×2640=855 kg（5）、浆体的体积V p=V m-V s=0.72-0.324=0.396 m3假定混凝土的容重为2350 kg/m3，则浆体的质量m j=2350-767-855=728 kg（7）、水胶比m w/m b=0.42f ce(1-β+β·γ)/( f cu,o+1.2)=0.42×42.5×1.1×(1-0.3+0.3×0.4)/(48.2+1.2)=0.3259 取m w/m b=0.32（9）、胶凝材料与拌合水的质量m b=728/(1+0.32)=552 kgm w=552×0.32=177 kg（10）、减水剂质量减水剂掺量1.3%，则掺入减水剂的质量m wj= m b·α=552×1.3%=7.176 kg（11）、水泥、粉煤灰、矿粉、膨胀剂和粘度改性材料的质量m f= m b·β1=552×23%=127 kgm k= m b·β2=552×16%=88 kgm p= m b·β3=552×8%=44 kgm n= m b·β4=552×6%=33 kgm c= m b—m f—m k—m p—m n=552—127—88—44—33=260 kg 综上所述，基准配合比各种材料的用量如下表：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自密实混凝土配合比设计方案
一.工程概况
二.设计依据
CECS 203-2006自密实混凝土应用技术规程
JGJT 283-2012 自密实混凝土应用技术规程
三.配合比设计
1.自密实砼性能要求：
自密实性能：二级强度等级：C40
（1）根据自密实性能等级选取单位体积粗骨料体积用量Vg=0.32m³=320L，则质量为
M g=ρg×V g=2.707∗320=866.24kg
（2）确定单位体积用水量V W、水粉比W/P和粉体体积V P
考虑到掺入粉煤灰配制C40等级的自密实砼，而且粗细骨料粒形级配良好，砂石表面比较粗糙，选择单位体积用水量175.0L和水粉比0.80（后根据砂率进行微调至0.814）。
V P=V W÷W
P
=175÷0.814=215L
粉体单位体积用量为0.215m³介于推荐值0.16~0.23m³。
浆体量为0.2150+0.1750=0.390m³介于推荐值0.32~0.40m³。
（3）确定含气量
根据经验以及所使用外加剂的性能设定自密实砼的含气量为1.5%，即15L。
（4）计算单位体积细骨料量
因为细骨料中含有2%的粉体，所以根据下式可计算的出细骨料体积用量为281L，质量为731.837kg。
V g+V P+V W+V a+(1−2%)V S=1000L
M s=ρs×V s=2.608∗281=731.837kg
（5）计算单位体积胶凝材料体积用量V ce
因为未使用惰性掺合料，所以可由下式计算
V ce=V P−2%V S=215−2%×281=209L （6）粉煤灰掺量30%（胶凝材料的质量比例）进行计算
M B×30%
ρf +
M B×70%
ρc
=V ce
即：
M B×30%
2.3+
M B×70%
3.1
=209
得：
M B=587.770kg，M C=M B×70%=411.739kg，M f=176.131kg
V c=M C
ρC
=132.72L，V f=
M f
ρf
=76.67L
水胶比W/B=0.298。
强度计算得到的水胶比如下：
f
cu，0=f
cu，k
+1.645σ=40+1.645×5.0=48.23Mpa
f b=γf f ce=0.70×56=39.2Mpa
W B =
σS×f b
f cu,0+σs×σb×f b
=
0.53×39.2
48.23+0.53×0.20×39.2
=0.396>0.298
强度条件满足，固取自密实自密实性能计算所得水胶比W/B=0.298 （7）聚羧酸系高性能减水剂的用量取为胶凝材料质量的1.5%。
（1）应用范围
本标准适用于最大粗集料尺寸不超过40mm的自密实混凝土的坍落流动度试验方法。
（2）仪器
2.1 坍落度筒，采用《水运工程混凝土试验规程》（JTJ270—98）规定的坍落度筒尺寸。
2.2 钢板，底板采用坚硬不吸水材料，最小边长为800mm的正方型，底板中央有圆形标记，更外围标记有直径为500mm的同心圆。
2.3 刮刀、铲、直尺、秒表
（3）步骤
3.1 用湿布擦拭坍落度筒的内外表面和平板表面。
将坍落度筒放在水平放置的平板上。
3.2按照自密实混凝土不需插捣或者震动，连续填充。
3.3 应在2分钟内将混凝土填充到坍落度筒内。
3.4 抹平混凝土上表面，使其与坍落度筒的上边缘水平，然后立刻垂直向上提起坍落度筒，提升速度稳定并不能有间断［6］。
当混凝土的流动停止以后，测量最大直径以及与其成直角方向的直径，取两个直径的平均值作为坍流度。
测量只进行一次。
3.5 对于500mm流动时间，要测量从提起坍落度筒直到最大直径达到500mm所用的时间，使用秒表测量至0.1秒。
3.6 若要测量流动结束时间，就要用秒表测量从提起坍落度筒开始，直到流动停止所用
的时间。
备注：当需要测量坍落度时，应测量混凝土中心的垂直下落高度，将其作为坍落度。
测量的坍落度精确至5mm。
（4）结果
对坍流度值（mm），成直角方向的两个直径值的测量应精确至1mm。
平均值精确至5mm。
备注：如果混凝土扩展流动的形状明显偏离圆形，其坍流度直径的差异达到50mm或者更大时，就需要从同一批次的混凝土中另外取样来重新进行测试。
（4）现场实验图片
五.配合比设计优化
综合考虑施工现场材料情况，进一步减少施工成本，减少水泥用量，在规程内对。
