贵州大学电工学院电机试卷 (8)

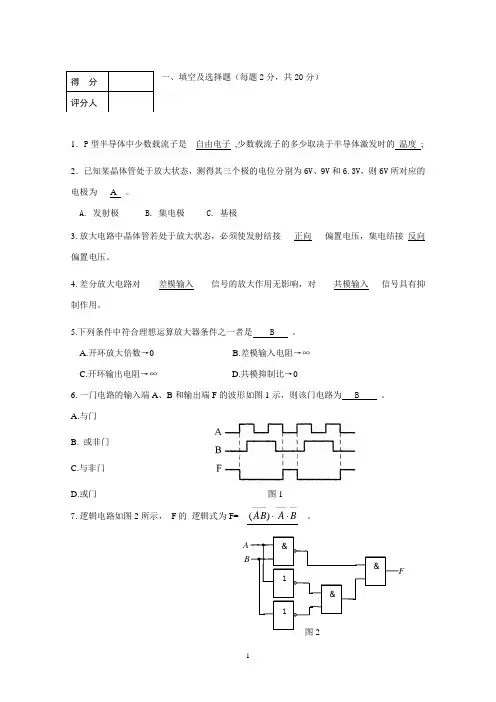

贵大电工学1-2试卷A(答卷)
一、填空及选择题（每题2分，共20分）1．P型半导体中少数载流子是__自由电子_,少数载流子的多少取决于半导体激发时的_温度_; 2．已知某晶体管处于放大状态，测得其三个极的电位分别为6V、9V和6.3V，则6V所对应的电极为___A__。
A. 发射极B. 集电极C. 基极3.放大电路中晶体管若处于放大状态，必须使发射结接___正向___偏置电压，集电结接_反向偏置电压。
4.差分放大电路对____差模输入____信号的放大作用无影响，对____共模输入___信号具有抑制作用。
5.下列条件中符合理想运算放大器条件之一者是 B 。
A.开环放大倍数→0B.差模输入电阻→∞C.开环输出电阻→∞D.共模抑制比→06.一门电路的输入端A、B和输出端F的波形如图1示，则该门电路为 B 。
A.与门B. 或非门C.与非门D.或门图17.逻辑电路如图2所示，F的逻辑式为F=---------⋅⋅BAAB)(。
A8.图3(a)所示触发器的时钟脉冲CP及F端输入波形如图3(b)示，则Q端的输出波形是 A 。
图39．单相半波整流电路（无电容滤波），负载电阻为100Ω，输出电压平均值为10V，变压器副U=__31.4____ V 边电压有效值U ___22.2___V，二极管的最大反向电压为RM10．如图4，74LS290接成七进制计数器。
图4二、作图题(15分)1.如图5， 已知；t Sin u i ϖ10=，画R u 、0u 的波形（8分）。
解:当V u i 5>时,二极管D 正向导通, V u 00=,5-=i R u u ;(1分)当V u i 5<时,二极管D 反向截止, 50-=i u u ,V u R 0=;(1分)2. 如图6，已知：运放最大输出电压为V U opp 10±=，稳压管的稳定电压V U Z 5=，其正向导通压降为V U D 3.0=，i u 为三角波。
试作V u R 5+=时，输出0u '、0u 的波形。
单独招生机电类考试模拟题含答案
单独招生机电类考试模拟题含答案一、单选题（共52题，每题1分，共52分）1.一只额定值为220V、40W的白炽灯的额定电流是A、.0.18AB、0.36AC、0.09AD、0.54A正确答案：A2.异步加法计数器的特点是（）A、触发器只能由T触发器构成B、各个触发器翻转不是同步的C、必须有外加的门电路D、各个触发器翻转是同步的正确答案：B3.变压器是传递（）的电气设备A、电能B、电压C、电流D、电压、电流和阻抗正确答案：B4.电源电动势为3V，内电阻为0.3欧姆，当外电路断路时，电路中的电流和端电压分为A、0A，3VB、3A，1VC、0A，0VD、3A，0V正确答案：A5.在车间生产中，严肃贯彻工艺规程，执行技术标准严格坚持“三按”即( )组织生产，不合格产品不出车间A、按图纸，按工艺，按技术标准B、按人员，按资金，按物质C、按车间，按班组，按个人D、按人员，按设备正确答案：AC系统中的PLC是 ( )A、可编程序逻辑控制器B、显示器C、多微处理器D、环形分配器正确答案：A7.不爱护工、卡、刀、量具的做法是( )A、工、卡、刀、量具要放在指定地点B、工、卡、刀、量具要放在工作台上C、正确使用工、卡、刀、量具D、按规定维护工、卡、刀、量具正确答案：B8.负载三角形连接的对称三相电路，若线电压为380V，则相电压为A、220VB、220VC、380vD、380V正确答案：B9.主从PS接触器是在时钟脉冲的（）产生翻转。
A、下降沿时刻B、低电平期间C、高电平期间D、上升沿时刻正确答案：D10.X6132是常用的铣床型号，其中数字6表示( )A、立式B、仪表C、龙门D、卧式正确答案：D11.绕组线头焊接后，要( )A、恢复绝缘B、清除残留焊剂C、除毛刺D、涂焊剂正确答案：A12.普通平键联接传递动力是靠( )A、两侧面的摩擦力B、上下面的挤压力C、两侧面的挤压力D、上下面的摩擦力正确答案：C13.( )时，可避免积屑瘤的产生A、小前角B、使用切削液C、中等切削速度D、加大进给量正确答案：B14.在共发射极放大电路中，输出电压与输入电压相比较( )A、相位相同，幅度减小B、相位相同，幅度增大C、相位相反，幅度减小D、相位相反，幅度增大正确答案：D15.两个电阻R1和R2并联，已知R1=2R2，且R2上消耗的功率为1W，则R1上消耗的功率为A、1WB、4WC、0.5WD、2W正确答案：C16.若将一段电阻为R的导线均匀拉长至原来的两倍，则其电阻值为( )A、1/2RB、1/4RC、2RD、4R正确答案：D17.高压汞灯的镇流器可起到( )作用B、光电转换C、化学能转换D、限流正确答案：D18.数控加工中，当某段进给路线重复使用时，应使用（）A、循环B、重复编程C、子程序D、简化编程正确答案：C19.电容器C1和C2串联接于电路中，若C2=3C1，则C1中储存的电荷量是C2中储存的电荷量（）倍A、1B、6C、3D、1/3正确答案：C20.三极管工作在放大状态时，它的两个PN结必须是A、发射结和集电结同时正偏；B、发射结和集电结同时反偏；C、集电结正偏，发射结反偏；D、集电结反偏，发射结正偏。
大专电机考试试题及答案
大专电机考试试题及答案一、选择题（每题2分，共20分）1. 直流电机的励磁方式有几种？A. 一种B. 两种C. 三种D. 四种答案：C2. 交流电机的旋转磁场是如何形成的？A. 通过直流电源B. 通过交流电源C. 通过永磁体D. 通过机械转动答案：B3. 异步电动机的转子转速与同步转速的关系是？A. 相同B. 略低C. 略高D. 不相关答案：B4. 同步电动机的励磁方式是？A. 直流励磁B. 交流励磁C. 永磁励磁D. 自励答案：A5. 电动机的效率是指什么？A. 输出功率与输入功率的比值B. 功率因数C. 转速D. 扭矩答案：A6. 电动机的启动电流通常是多少倍的额定电流？A. 2-3倍B. 3-5倍C. 5-7倍D. 7-9倍答案：B7. 电动机的额定功率是指什么？A. 最大功率B. 最小功率C. 正常工作时的功率D. 任意时刻的功率答案：C8. 电动机的额定电压是指什么？A. 最高电压B. 最低电压C. 正常工作时的电压D. 任意时刻的电压答案：C9. 电动机的额定转速是指什么？A. 最高转速B. 最低转速C. 正常工作时的转速D. 任意时刻的转速答案：C10. 电动机的额定扭矩是指什么？A. 最大扭矩B. 最小扭矩C. 正常工作时的扭矩D. 任意时刻的扭矩答案：C二、填空题（每题2分，共20分）1. 电动机的三相交流电源的相位角差是______度。
答案：1202. 直流电机的电枢反应分为______和______。
答案：交轴电枢反应；直轴电枢反应3. 电动机的额定电流是指______电流。
答案：正常工作时4. 电动机的额定电压是指______电压。
答案：正常工作时5. 电动机的额定转速是指______转速。
答案：正常工作时6. 电动机的额定扭矩是指______扭矩。
答案：正常工作时7. 电动机的效率是指______功率与______功率的比值。
答案：输出；输入8. 电动机的启动电流通常是额定电流的______倍。

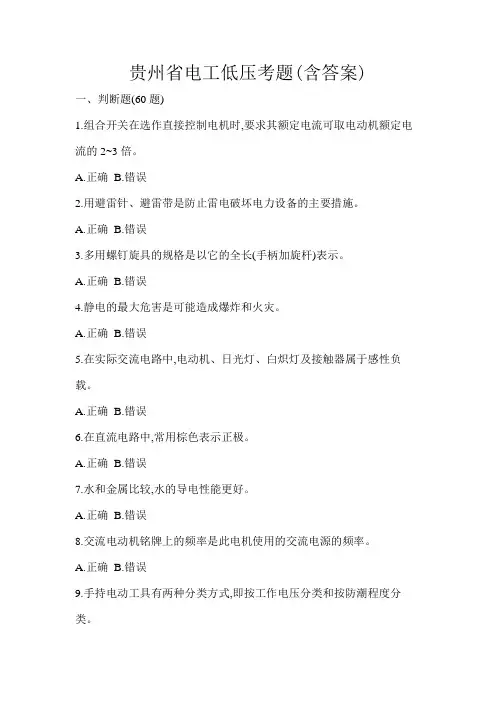

贵州省电工低压考题(含答案)
贵州省电工低压考题(含答案)一、判断题(60题)1.组合开关在选作直接控制电机时,要求其额定电流可取电动机额定电流的2~3倍。
A.正确B.错误2.用避雷针、避雷带是防止雷电破坏电力设备的主要措施。
A.正确B.错误3.多用螺钉旋具的规格是以它的全长(手柄加旋杆)表示。
A.正确B.错误4.静电的最大危害是可能造成爆炸和火灾。
A.正确B.错误5.在实际交流电路中,电动机、日光灯、白炽灯及接触器属于感性负载。
A.正确B.错误6.在直流电路中,常用棕色表示正极。
A.正确B.错误7.水和金属比较,水的导电性能更好。
A.正确B.错误8.交流电动机铭牌上的频率是此电机使用的交流电源的频率。
A.正确B.错误9.手持电动工具有两种分类方式,即按工作电压分类和按防潮程度分类。
A.正确B.错误10.因闻到焦臭味而停止运行的电动机,必须找出原因后才能再通电使用。
A.正确B.错误11.导线接头的抗拉强度必须与原导线的抗拉强度相同。
A.正确B.错误12.重大隐患治理过程中，要依法采取临时性的防范措施，严防事故发生。
A.正确B.错误13.电工特种作业人员应当具备高中或相当于高中以上文化程度。
A.正确B.错误14.防雷装置应沿建筑物的外墙敷设,井经最短途径接地,如有特殊要求可以暗设。
A.正确B.错误15.基尔霍夫第一定律是节点电流定律,是用来证明电路上各电流之间关系的定律。
A.正确B.错误16.现场发现呼吸、心跳骤停的患者，应立即送医院。
A.正确B.错误17.为保证零线安全,三相四线的零线必须加装熔断器。
A.正确B.错误18.在高压操作中,无遮拦作业人体或其所携带工具与带电体之间的距离应不少于0.7m。
A.正确B.错误19.在串联电路中,电流处处相等。
A.正确B.错误20.载流导体在磁场中一定受到磁场力的作用。
A.正确B.错误21.电机在正常运行时,如闻到焦臭味,则说明电动机速度过快。
A.正确B.错误22.中间继电器的动作值与释放值可调节。

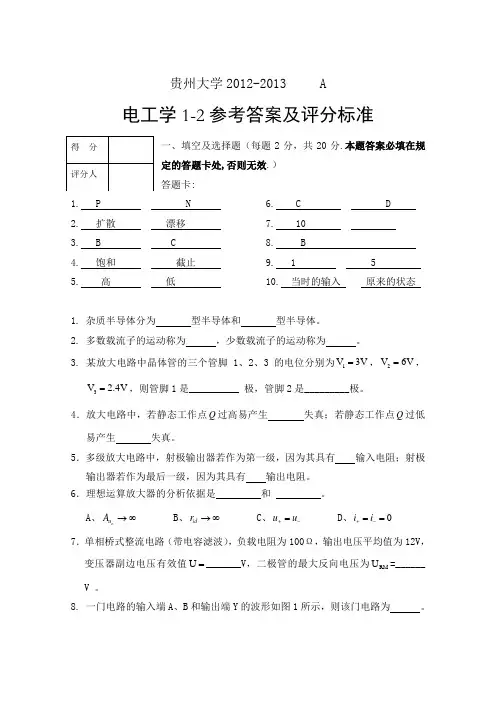

贵州大学电工学试卷A答案
贵州大学2012-2013 A电工学1-2参考答案及评分标准一、填空及选择题（每题2分，共20分.本题答案必填在规定的答题卡处,否则无效.） 答题卡:1. P N 6. C D2. 扩散 漂移 7. 103. B C 8. B4. 饱和 截止 9. 1 55. 高 低 10. 当时的输入 原来的状态1. 杂质半导体分为 型半导体和 型半导体。
2. 多数载流子的运动称为 ，少数载流子的运动称为 。
3. 某放大电路中晶体管的三个管脚1、2、3的电位分别为1V 3V =，2V 6V =，3V 2.4V =，则管脚1是__________ 极，管脚2是_________极。
4．放大电路中，若静态工作点Q 过高易产生 失真；若静态工作点Q 过低易产生 失真。
5．多级放大电路中，射极输出器若作为第一级，因为其具有 输入电阻；射极输出器若作为最后一级，因为其具有 输出电阻。
6．理想运算放大器的分析依据是 和 。
A 、o u A →∞B 、id r →∞C 、u u +-=D 、0i i +-== 7．单相桥式整流电路（带电容滤波），负载电阻为100Ω，输出电压平均值为12V ，变压器副边电压有效值U =_______V ，二极管的最大反向电压为RM U =______ V 。
8. 一门电路的输入端A 、B 和输出端Y 的波形如图1所示，则该门电路为 。
A.与门B.或门C.与非门D.或非门图19．有一组比较信号61=iu mV, 42=iu mV，其差模分量=1idu mV，共模分量=1icu mV。
10．时序逻辑电路电路中，输出不但与有关，而且还与电路有关，即时序逻辑电路具有记忆功能。
二、（6分）如图2，已知；tSinuiω10=，E=5V，试分析并画出Du、u的波形。
图2分析（2分）：得分评分人V u u u V u D i o i 0,D 5==<导通，时，5,5V D 5+-==>i D o i u u u V u 截至，时，三、（18分）电路如图3，已知CC U =24V ，Ω=k R c 3，Ω=k R e 2,Ω=k R b 301, Ω=k R b 102, Ω=k R L 6,75=β 。

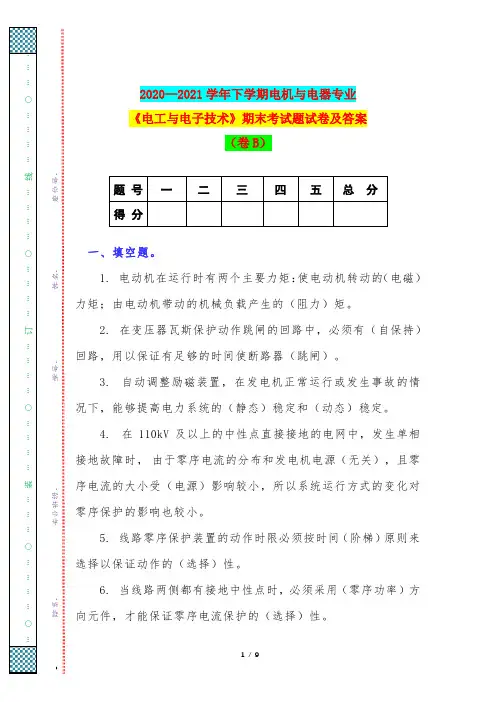

2020—2021学年下学期电机与电器专业《电工与电子技术》期末考试题试卷及答案(卷B)
2020—2021学年下学期电机与电器专业 《电工与电子技术》期末考试题试卷及答案 （卷B ） 题 号 一 二 三 四 五 总 分 得 分 一、填空题。
1. 电动机在运行时有两个主要力矩：使电动机转动的（电磁）力矩；由电动机带动的机械负载产生的（阻力）矩。
2. 在变压器瓦斯保护动作跳闸的回路中，必须有（自保持）回路，用以保证有足够的时间使断路器（跳闸）。
3. 自动调整励磁装置，在发电机正常运行或发生事故的情况下，能够提高电力系统的（静态）稳定和（动态）稳定。
4. 在110kV 及以上的中性点直接接地的电网中，发生单相接地故障时， 由于零序电流的分布和发电机电源（无关），且零序电流的大小受（电源）影响较小，所以系统运行方式的变化对零序保护的影响也较小。
5. 线路零序保护装置的动作时限必须按时间（阶梯）原则来选择以保证动作的（选择）性。
6. 当线路两侧都有接地中性点时，必须采用（零序功率）方向元件，才能保证零序电流保护的（选择）性。
…○…………○………装…………○…………订…………○…………线…………○…………院系：专业班级：学号：姓名：座位号：7. 距离保护是反映故障点到保护安装处的（电气）距离并根据此距离的大小确定（动作）时限的保护装置。
8. 加入功率方向继电器的电流和电压，进行一定的（相别）组合这种组合叫做功率方向继电器的（接线方式）。
9. 在110kv及以上的大电流接地系统中，在任何一点发生（单相接地）短路，系统都会出现零序分量即零序电流和（零序）电压。
10. 避雷线的主要作用是防御雷电（直接）击落在导线上，有的避雷线经过带有间隙的绝缘子与杆塔绝缘，其目的是用来开设（通讯）通道。
11. 当线路发生单相接地故障时，零序功率的方向与正序功率的方向（相反），零序功率是由故障点流向（变压器）的中性点。
12. 110kV及以上的电力网中均采用（中性点）直接接地，最容易发生的故障是（单相接地）短路。
2023贵州省电工低压培训模拟试题(含答案)
2023贵州省电工低压培训模拟试题(含答案)一、判断题(60题)1.右手定则是判定直导体做切割磁力线运动时所产生的感生电流方向。
A.正确B.错误2.TT系统是配电网中性点直接接地,用电设备外壳也采用接地措施的系统。
A.正确B.错误3.并联电容器有减少电压损失的作用。
A.正确B.错误4.规定小磁针的北极所指的方向是磁力线的方向。
A.正确B.错误5.检查电容器时,只要检查电压是否符合要求即可。
A.正确B.错误6.组合开关在选作直接控制电机时,要求其额定电流可取电动机额定电流的2~3倍。
A.正确B.错误7.为了防止电气火花,电弧等引燃爆炸物,应选用防爆电气级别和温度组别与环境相适应的防爆电气设备。
A.正确B.错误8.电子镇流器的功率因数高于电感式镇流器。
A.正确B.错误9.当静电的放电火花能量足够大时,能引起火灾和爆炸事故,在生产过程中静电还会妨碍生产和降低产品质量等。
A.正确B.错误10.除独立避雷针之外,在接地电阻满足要求的前提下,防雷接地装置可以和其他接地装置共用。
A.正确B.错误11.交流接触器常见的额定最高工作电压达到6000V。
A.正确B.错误12.使用兆欧表前不必切断被测设备的电源。
A.正确B.错误13.二极管只要工作在反向击穿区,一定会被击穿。
A.正确B.错误14.低压配电装置的巡视检查周期一般应每班一次;无人值班至少应每月一次。
A.正确B.错误15.凡因绝缘损坏而有可能带有危险电压的电气设备或电气装置的金属外壳和框架,均应可靠地接地或接零。
A.正确B.错误16.根据相关规定，特种作业人员经考核合格后,颁发特种作业操作证。
A.正确B.错误17.电压表在测量时,量程要大于等于被测线路电压。
A.正确B.错误18.对触电者进行心肺复苏术时,触电者必须处于复苏体位。
A.正确B.错误19.手持电动工具有两种分类方式,即按工作电压分类和按防潮程度分类。
A.正确B.错误20.有美尼尔氏征的人不得从事电工作业。
贵州大学电工学院电机试卷 (7)
贵州大学2006-2007学年第二学期考试试卷B电机及拖动注意事项：1. 请考生按要求在试卷装订线内填写姓名、学号和年级专业。
2. 请仔细阅读各种题目的回答要求，在规定的位置填写答案。
3. 不要在试卷上乱写乱画，不要在装订线内填写无关的内容。
4. 满分100分，考试时间为120分钟。
一、填空题（每空2分，共10分）1 一个带铁心的电感，当铁磁材料饱和后，随着磁通密度的增加，，其磁导率将，磁阻将。
2一台四极他励直流电动机，电枢绕组为单叠绕组，当电机额定电流为160A时，其每条支路电流为安。
3一台串励直流电动机与一台并励直流电动机，都在满载下运行，它们的额定功率和额定电流都相等，若它们的负载转矩同样增加0.5，则可知：电动机转速下降得多，而电动机的电流增加得多。
二、简答题（共15分）1 一台Z2 直流电动机，其额定功率PN＝160千瓦；额定电压UN＝220伏，额定效率ηN = 90 % , 额定转速nN =1500转/分，求该电动机的额定电流？（5分）2 在直流发电机和直流电动机中，电磁转矩和电枢旋转方向的关系有何不同？电枢电势和电枢电流方向的关系有何不同？怎样判别直流电机是运行于发电机状态还是运行于电动机状态？（10分）三、计算题（共15分）1 某他励直流电动机，UN=220V，电枢回路的总电阻为0.032Ω，由该电机拖动起重机。
当重物上升时，U=UN ，Ia=350A，nN=795r/min。
若希望将同一重物以min/300rnN=的转速下放，保持电枢电压和励磁电流不变，问此时电枢回路应串入多大的电阻？（要求画出电机的机械特性）（15分）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贵州大学2008-2009学年第二学期考试试卷A
电机及拖动参考答案及评分标准
注意事项：
1. 请考生按要求在试卷装订线内填写姓名、学号和年级专业。
2. 请仔细阅读各种题目的回答要求，在规定的位置填写答案。
3. 不要在试卷上乱写乱画，不要在装订线内填写无关的内容。
4. 满分100分，考试时间为120分钟。
一、填空题（每空2分，共10分）
1 两个匝树相同、结构尺寸相同的空心电感和铁心电感，它们的电感值为L空< L铁。
2 换向器式直流电机中，电枢静止不动，当电刷与主磁极同步旋转时，电刷两端产生的感应电动势的性质是交流。
3 一台四极他励直流电动机，电枢绕组为单叠绕组，当电机额定电流为80A时，其每条支
路电流为20 安。
4 直流电机负载运行时，其气隙磁场由励磁磁场和电枢磁场建立。
5直流电动机调速时，在励磁回路中增加调节电阻，可使转速升高，而在电枢回路中增加调节电阻，可使转速下降。
二、简答题（共20分,每小题10分）
1 试验中（1）如果要分别改变串励、并励、复励直流电动机的转向，应怎么办？
（2）直流电动机在运行中，励磁绕组突然开路，将发生什么现象？
答：（1）对于直流电动机的电枢电流或励磁电流方向，两者只能改变其一。
（5分）（2） 将发生“飞车”现象。
（5分）
2 一台并励直流发电机不能正常发电，试分析其可能的原因，并说明解决办法。
答：要保证一台并励直流发电机正常发电，需具备三个条件：
（1）主磁路存在剩磁；
（2）励磁回路与电枢回路之间的接线要正确；
（3）磁场总电阻不能超过临界值。
（5分）
因此，若并励直流发电机不能正常发电，需检查剩磁，方法是用蓄电池给定子励磁绕组通一次电；若发电机仍发不出电压，则将励磁绕组与电枢绕组的之间的相对接线颠倒。
最后，再减小励磁回路的外串电阻，则并励直流发电机便可以正常发电。
（5分）
三、计算题（共10分,每题10分）
1 他励直流电动机的U N =220V, I N =207.5A ，R a =0.067Ω， P N =10KW ，试问:
（1）直接起动时的起动电流是额定电流的多少倍？（2）如限制起动电流为
1.5I N ，电枢回路应串入多大的电阻？（本题10分，每小问5分）
解：（1）直接起动电流和起动电流倍数分别为：
A A R U I a N st 6.3283067
.0220===
（4分）
（2分）
（2） 应串电阻（4分）
Ω
=Ω⎪⎭⎫
⎝⎛-⨯=-=64.0067.05.2075.12205.0R I U
R a
N N
s 5.207I N。
