XYZ 6-25稀油站使用说明书
稀油站的操作规程
稀油站的操作规程稀油站的操作规程一、油站的操作规程1、稀油站工作中，如因油压、油温和油位处于不正常位置时，则有相应的声光报警。
报警分为轻故障预报警用于提醒操作者注意，重故障报警用于强迫主机停机，除与集控连接外，一般还应与主机硬件连锁，报警时，可先按消音按钮，再根据故障诊断信号灯的显示，采取相应措施。
2、当过滤器压差高报警时，说明过滤已堵塞，应扳动油滤器的还向阀手柄，使用滤芯工作，取出原工作滤芯，更换或清洗滤片。
3、当出口油温大于42O时，应使冷却器投入工作，当油温小于42O时，根据主机工作情况可使用或不用冷却器。
二、维护和安全技术1、齿轮油泵使用与维护1．1、齿轮油泵头与电动机采用弹性连接，齿轮油泵中心线与电机中心线误差不得大于0.1mm，转动联轴器是否灵活。
1．2、油泵应尽量接近油箱，吸入高度不得大于500mm；1．3、油泵应牢固地加以固定，进出口管接头，不得有松动现象；1．4、为保证油泵长期使用，其抽送的油液必须清洁，不应有任何腐蚀物质和机械杂质；1．5、油泵使用时应安标牌所指示方向转动；1．6、安全阀应尽可能近油泵，根据需要进行调整；1．7、油封是易损件，如果主动轴出现漏油现象，应更换油封；1．8、油泵采用的时容积式泵，如果磨损或轴承损坏，泵的噪声增大，压力有所下降，应更换轴承。
1．9、检修齿轮后，重新装配时应严格控制泵的轴向间隙，同心度不能超差，否则不能正常工作。
1．10、齿轮泵严禁在周围环境温度过高（超过电机允许温度）的地方工作和露天工作，以免电动机受潮；1．11、停止工作时，先关闭电动机开关然后再关闭油管中的阀。
2、冷却器的使用与维护2.1、操作规程2.11、使用前检查所有附件与仪表，并查看各连接处是否紧固；2.12、将冷却器热侧排气阀打开，再缓缓开启冷进阀门（此时冷介质排出阀处于关闭状态），当冷介质充满后，关闭冷进阀门冷侧排气阀。
此时两种介质均成静止状态，经热交换后，温差逐渐减少；2.13、冷侧介质温升5-10O后，打开冷热介质的进出阀，使冷热介质均处于流动状态，然后调整两种介质流量，使温度达到工艺要求；2.14、冷却器因故或正常停止工作时，其操作步骤应按启动的逆过程进行；2．2、使用中的注意事项2.21、在开动冷却器时，切忌快速打开冷进阀门，因为冷介质大量流过冷却器时，会使热管表明形成一层导热性很差的“过冷层”，即使以后冷介质流量很大，也起不到良好的换热作用；2.22、如果冷介质为水，当发生电化腐蚀时，可以自行在水侧选择适当位置安装防电化腐蚀的锌棒；2.23、冷介质通常采用净化的淡水，为防止水垢形成，水的温度尽可能要低些，水流量要大些；2.3、维修、保养冷却器经过长期工作后，有腐蚀生成物、沉积物及水垢等附着于管壁，会降低传热系数，影响传热效率及增大压降，因此，视具体情况，及时清洗，以保证冷却器性能。
稀油站使用手册
稀油站使用手册标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]压力调节………………………………………….…流量调节……………………………….……………保养与维修……………………………….…………故障诊断…………………………………….………机参数表………………………….…………………附件：外形尺寸图……………………………….…电用户手册前言本用户手册是用来让用户熟悉元件/润滑系统并正确使用该系统。
必须在元件/润滑系统使用的现场配备该手册。
必须让所有负责该元件/润滑系统的人员阅读和使用该手册，如从事以下作业的人员：操作，包括运行过程中的调节、故障诊断等、生产废物的清除、维护、加工材料的处理等。
维护（检查和维修）以及/更换运输按包装箱上的要求及示意图对于那些看不懂英文资料的人员，在其运行本设备相关作业前，该元件/润滑系统的用户必须告知其本手册内容，特别是安全说明。
操作规程包括有关本元件/润滑系统安全、正确和经济运行的重要信息。
仔细阅读这些内容将有助于避免危险的发生。
降低维修成本并缩短检修所造成的停工期。
提高元件/润滑系统的可靠性并延长其使用寿命。
必须遵守关于事故预防及环境保护的相关国家法律法规中的规定。
安全说明操作规程中包含了在元件/润滑装置在安装、运人员资格认定和培训行或服务中所必须遵守的基本要求。
因此，操作工人和专业人士/用户在安装和运行设备前，绝对有必要阅读本操作规程。
操作规程必须一直放在机器/系统所安装的现场。
必须阅读这一关于安全的主要章节中所包含的所有基本安全说明以及其他主要章节所给出的特殊安全说明。
操作规程中的危险标识标准DIN 4844-W9规定的安全标识符号上述符号表示若不遵守操作规程中的该条规定，可能会人身伤害。
标准DIN 4844-W9规定的安全标识符号该符号表示带电。
CAUTION该符号表示警告，若不遵守该安全说明可能会导致机器损坏或故障。
必须注意那些标识在设备上的警告内容，且必须保持这些警告内容清晰可读。
稀油站说明书
XYZ-25稀油润滑设备 使 用 说 明 书南通市南方润滑液压设备有限公司目录1.概述及用途---------------------------------------------------------------------------P12.技术参数------------------------------------------------------------------------------P13.设备组成及工作原理---------------------------------------------------------------P14.系统原理图及控制功能------------------------------------------------------------P35.系统控制元件出厂参数整定值---------------------------------------------------P36.设备安装------------------------------------------------------------------------------P47.系统调试------------------------------------------------------------------------------P48.维护与保养---------------------------------------------------------------------------P71 1 概述及用途概述及用途XYZ 类稀油润滑设备是指与重型机械行业JB/ZQ/T4147-1991标准规定的XYZ 系列（电加热）稀油站具有相同系统原理图和功能的一类稀油润滑设备的总称，不论其结构型式如何，它们都符合本使用说明书。
XYZ 类稀油站润滑设备是循环供送稀油润滑介质的设备，该设备将介质供送到设备的润滑点（具有相对运动的磨檫副），对润滑点进行润滑和冷却后，再返回到该设备的油箱进行下一个循环。
稀油站使用说明书
一、概述标准XYZ-63G电气控制柜采用继电器控制，不间断向系统循环供油的电控系统。
标准XYZ-63G电气控制柜具有功能强，使用寿命长，故障率低的等一系列优点。
二、使用条件2.1主回路电源:3N4Φ 50HZ AC380V2.2控制电路电源:50HZ AC2202.3海拔高度不超过1000米.2.4周围空气温度:不高于40摄氏度,不低于负10摄氏度.2.5周围空气湿度:最湿月平均最大相对湿度为90%,同时该月平均最低温度为25摄氏度.并考虑到温度变化发生在元器件表面的凝露.2.6在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘气体和尘埃.(包括导电尘埃)2.7无显著震动和冲击的地方.2.8垂直安装,安装倾斜度不大于5度.三、电气控制原理标准XYZ-63G电气控制原理如图.本装置有单动,自动两种状态.1. 单动工作:把转换开关SA1打到单独,并将转换开关SA2打到机旁,按下启动按钮SB2(或SB4),一号泵(二号泵)单动启动,按下停止按钮SB1(或SB3),一号泵(二号泵)单动停止,此工作状态用于安装完毕用于机旁调试和故障情况下.2.自动工作:把转换开关SA1打到一号泵为主(或二号泵为主),并将转换开关SA2打到机旁,一号泵和二号泵互为主泵,按下启动按钮SB2(或SB4),启动一号泵(或二号泵)，如果压力低于正常值,备用泵自动启动,到压力正常时停止备用泵.此工作状态用于正常工作情况下.本装置加热器有手动,自动两种状态.1.手动工作:转换开关SA3打到加热手动,按钮SB6启动加热器,按钮SB5停止加热器.2.自动工作:转换开关SA3打到加热自动,油温低时启动加热器,油温高时停止加热器.故障:1.压力过低:压力低于下限报警。
2.油位低:油位低于下位时不能起泵并报警.3.油位高:油位高上位时发轻故障信号.4.压差高:压差高于上限报警.5.出口油温高:出口油温高于上限报警.四、注意事项4.1控制柜在使用前必须校对电压。
稀油站操作运行规程

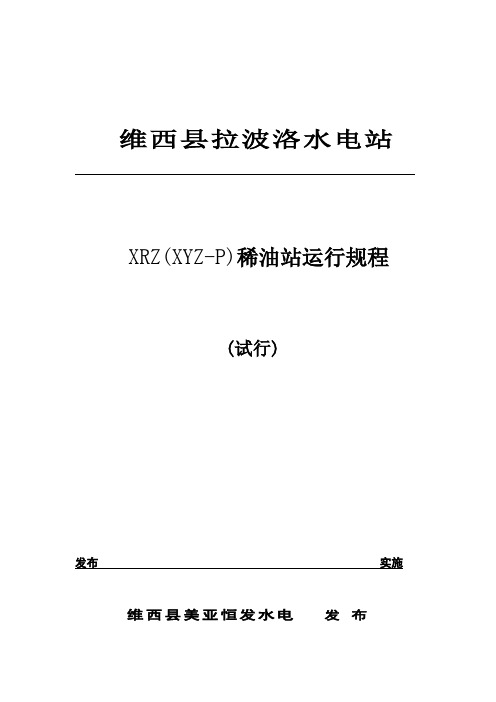

维西县拉波洛水电站XRZ(XYZ-P)稀油站运行规程(试行)发布实施维西县美亚恒发水电发布前言本标准是根据美亚恒发水电《拉波洛水电站运行管理》的要求，由维西县美亚恒发水电发电部制定。
在本标准的编制过程中进行了调研，总结并吸收了安装公司项目部的相关经验，并根据拉波洛水电站机电设备的实际情况而编著。
维西美亚恒发水电发电部的管理工作应严格遵守本标准执行。
本标准由维西县美亚恒发水电开发发电部提出。
本标准由维西县美亚恒发水电标准化管理委员会批准。
本标准由维西县美亚恒发水电股份标准化办公室归口。
本标准起草部门：维西县美亚恒发水电发电部编写：鹏云、剑本标准校核人：周炳龙本标准审核人：本标准批准人：目录1. 围2. 引用标准3 技术规4 结构与工作原理5 稀油站的作用：6 控制方式：7 稀油站投入使用的必备条件8 操作规程：9 稀油站的巡回检查10 维修与安全：11 常见故障及排除方法XRZ(XYZ-P)稀油站运行规程1. 围本标准对拉剥落水轮发电机润滑油系统的运行方式、运行操作、运行监视与维护、故障及事故处理作出了规定。
本规定适用拉波洛水电站。
2. 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文、在标准出版均为有效。
但所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本有可能性。
GB/T15468-1995 水轮机基本技术条件XRZ(XYZ-P)电气说明》DL/T600-1996 电力标准编写的基本规定3 技术规3.1 重力油箱的整定值3.2 集油箱液位控制整定值.3.3 集油箱加热器控制整定值3.4 运行压力参数3.5 稀油站性能参数4 结构与工作原理稀油站由油箱、油泵装置、过滤器（双筒网片式过滤器和磁性过滤器）、列管式油冷却器以及电控箱、仪表盘、管道、阀门等组成。
工作时，油液由齿轮泵从油箱吸出，经单向阀、双筒网片式滤油器、列管式油冷却器被直接打到高位油箱，然后经高位重力油箱直接送到到机组轴承的润滑部位，使相对运动部位得到润滑，并带走运动时磨损的金属微粒，再经过磁性过滤器，去处除带磁性的铁屑及磨料，回到油箱，形成稀油循环润滑系统。
稀油站操作规程
稀油站操作规程
《稀油站操作规程》
一、稀油站的基本操作
1. 欢迎来到稀油站，请先关掉车辆引擎。
2. 请下车并走向加油站员工，告知您的车辆需要加油。
3. 在员工指导下，将车辆停在指定的加油位置。
4. 请打开油箱盖，并告知员工您需要多少升的汽油。
5. 员工将加油枪插入油箱，并开始给您的车辆加油。
6. 加油完成后，请关上油箱盖，并和员工一起检查是否有任何漏油情况。
7. 请支付加油费用，员工将告知您支付方式以及相应的金额。
8. 办理完支付手续后，您可以启动车辆，驶离加油站。
二、加油站员工的操作规程
1. 当有客户驶入稀油站时，员工应立即前往迎接，并引导客户停车。
2. 在加油过程中，员工需确保加油枪插入正确，并时刻注意油
箱是否已满。
3. 加油完成后，员工应协助客户检查是否有任何漏油情况，并确认付款金额。
4. 员工需保持加油站的清洁卫生，并妥善处理废弃物。
5. 如遇突发事件或客户投诉，员工应迅速向上级报告，并妥善处理。
6. 员工在工作期间需穿着整洁工作服，严格遵守加油站的操作规程。
稀油站的操作规程是为了确保加油过程的安全和有序进行，希望客户和员工都能遵守规程，共同维护加油站的良好秩序。
感谢您的合作，祝您一路顺风！。
稀油站使用手册
不使用冷却器，必须关闭冷却器进出水阀（进出水阀及外接管路用户自备），排尽冷却器里
的剩油和水。
7.3、双筒油滤器每三个月进行一次内部检查与清洗。压差超过0.15MPa时，需及时清
洗滤芯，如滤网有抽丝或开裂等现象，应更换。
7.4、注意检察油箱内最低油位处，如发现有水，应打开油箱下部两个放油螺塞将水
排出。
6.操作规程
6.0、向油箱内加注清洁的润滑油。加油量为油箱有效容积的4/5，加注时必须进行过 滤（建议用LUC系列滤油车）,否则将严重影响油站和轴承的寿命。
6.1、按系统工作压力及工作油温将供油管路上的电接点压力表（或压力开关）的动 作压力及一只电接点双金属温度计（或温度控制仪表）的动作温度调节到设定值或工况所 需要求值的相应位置，打开稀油站相应的油、水阀门和压力表开关；。
PLC 运行 指示灯不亮 （仅 P 型稀油站）
1．控制电源开关未合上； 2．PLC 上的电源开关未合上； 3．PLC 的 运 行 方 式 未 置 于
RUN； 4．PLC 故障（ERR）指示灯亮。
1．合上控制电源开关； 2．合上 PLC 电源开关； 3．将 PLC 运行方式置于 4．更换 PLC。
RUN；
信号发出。
电控柜用以实现稀油站的自动控制、保护、连锁和故障报警功能，具有就地和远控
操作功能，并具有与中控室连接的 DCS 接口和与主机实现连锁的油站故障停主机接口。
5.安装方式
本稀油站安装时，只要平稳地放在地面上，可不需要地脚螺栓固定。 本稀油站在出厂前已进行过模拟工况性能试验，故在现场安放平稳后，即可连接供油 管、回油管、水管和电控柜，调试正常后，就可投入正常运行。 电控柜由用户自行决定安装位置和固定方式。
3.5 回油口设有磁性过滤器，可吸附油液中铁质微粒，保证油液清洁度要求；
XYZ稀油站通用说明书
XYZ系列稀油站说明书一、简介本装置主要适用于水泥、冶炼、轧制、矿山、能源、轻工、交通、运输、石化和电力等机械设备的稀油循环润滑系统中，向主机齿轮箱的齿轮和轴承等摩擦部位供送润滑油，起减摩擦和冷却润滑作用，保证供油和润滑质量，使主机设备连续正常运行。
其工作介质为N220～N320中负荷工业齿轮油或其它机械润滑油。
本装置由稀油润滑站,仪表盘,电控柜配套组成。
型号说明: 选型时采用XYZ- ※※P： PLC控制省略：继电器、接触器控制流量：L/min稀油站如：稀油站，公称流量125L/min，用PLC控制，则选型：XYZ-125P三、工作原理与结构特点稀油站由油箱、油泵装置、油冷却器、油滤器以及电控柜、仪表盘、管道、阀门等组成。
工作时，油液由齿轮泵从油箱吸出，经单向阀、双筒网片式油滤器、列管式油冷却器，被直接送到设备的润滑点进行润滑，然后经系统回油管流回油箱。
油站的最高工作压力为0.4MPa,最低工作压力为0.2MPa（视现场情况可重新设定），根据润滑点的要求，通过调节安全阀确定使用压力。
当油站的工作压力超过安全阀的调定压力时，安全阀将自动打开，多余的油液流回油箱。
稀油站具有过滤、冷却、加热等装置和安全、自控、报警等功能。
本稀油站有以下结构特点：1.设有备用油泵。
稀油站有两台油泵，一台工作，一台备用，正常情况下工作油泵运行，当系统压力低于压力调节器调定值时，备用泵投入运行，保证向主机继续供送润滑油。
2.采用双筒网片式油滤器。
双筒网片式油滤器有两组过滤滤芯。
一组滤芯工作，一组滤芯备用。
当工作滤芯需要更换时，可不停机，用转换阀使备用滤芯工作，即可取出原工作滤芯，更换滤片。
此油滤器结构紧凑，接管简单，不设旁路，更换方便。
3.采用GLCQ、GLLQ型列管式油冷却器。
换热管为紫铜管，冷却效果较好，体积小，重量轻，阻力降大大小于板式换热器，在工作压力本身不高的稀油润滑系统中使用是比较合理的。
4．回油口设有磁性过滤器。
稀油站说明书
1．用途XYZ200-L立式稀油站是北京电力设备总厂设计制造的，为ZGM95型磨煤机用SXJ140型立式螺伞-行星减速机配套的专用润滑装置，用于润滑减速机中的齿轮和轴承，起到润滑、冷却和清洗的作用。
2．工作原理稀油站在正常工作时，电机螺杆泵将润滑油从磨煤机减速机下箱内吸出，送入加热器，经管路进入双室过滤器的一个滤筒，再沿管路进入冷却器，然后被送到各个润滑点，润滑油经过润滑部位后汇集于减速机下箱，再经电机螺杆泵吸出，如此循环往复，使润滑油在系统中循环，确保系统各部位的正常润滑。
3．结构特点XYZ200-L立式稀油站由电机螺杆泵、电加热器、双室过滤器、冷却器以及阀门、管道、仪表和底座等组成。
所有零部件均安装在底座上组成整体式结构，稀油站无自带油箱，减速机下箱体就作为稀油站的油箱。
各部分的结构特征如下：3.1电机及三螺杆泵：立式，配双速电机，带安全阀。
驱动采用YD160M-8/4 V1型双速电动机，其功率为5.0/7.5kW，对应转速为720/1450 r/min。
若稀油站启动时油温<25℃时，先令电机720r/min运转，直到油温达到28℃时，再改用1450r/min运转。
油泵上装有对油泵和系统起过载保护作用的安全阀，阀的调节压力为0.63MPa，可保证安全运行。
3.2电加热器：带纵向折流。
纵向折流板将加热管分隔为三个区间，油和加热管间的相对流速增加，可避免因油流死角导致的油温过高区；加热管温度均衡减少了结炭现象；同时采用了能放尽空气的放气结构，保证油加热管温度最高的上部能浸入油液中；这些都提高了加热效率和延长了加热管的使用寿命，同时也减少了顶罩部分的温升，并且油液不易氧化变质，延长了油液的使用寿命。
3.3双室过滤器：采用纵向导流和上下磁过滤结构，带三位六通换向阀。
油液由换向阀进入过滤器中部后，由导向套引入下部，先均匀地经过下部磁过滤装置并由下而上均衡地通过滤网，再同样均衡地流过上部磁过滤装置，最后经换向阀进入下一个循环装置。
XYZ-25G说明书
XYZ-25G稀油站安装使用说明书启东市南方润滑设备有限公司一、概述XYZ－25G稀油站是稀油循环润滑系统的心脏，用来将润滑油强制压送到机械设备的摩擦部位，在相对运动的机械另件间形成油膜，减少零件的摩擦、摩损，同时对摩擦部位进行冲洗，并带走摩擦产生的热量，从而保证设备正常运转，延长使用寿命。
稀油站由油站、仪表盘、电控箱三大部份组成。
它适用于冶金、矿山、电力、水泥等机械设备的稀油循环润滑系统中，通常安装在设备附近的地下油库或地坑中。
本稀油站的工作介质粘度等级为N22－N320的工业润滑油。
二、技术性能工作压力：0.4MPa 公称流量：8L/min供油温度：40+3℃油箱容积：0.15m3过滤面积：0.13㎡冷却面积：0.6㎡三、结构特点与工作原理XYZ-25G它主要由油箱、齿轮油泵装置，过滤器（双筒网片式油滤器和磁性过滤器）、列管式油冷却器以及电器、仪表控制装置，管道、阀门等组成。
结构为整体式。
工作时，油液由齿轮泵从油箱吸出，经单向阀，双筒网片式油滤器、列管式油冷却器，被直接送到设备的润滑点，油站最高工作压力为0.4MPa，最低工作压力为0.1MPa，根据润滑点的要求，通过调节安全阀确定使用压力，当油站的工作压力超过安全阀的调定压力时，安全阀将自动打开，多余的油液即流回油箱。
稀油站结构有以下特点1、设有备用油泵稀油站有两台油泵，一台工作，一台备用，正常情况下工作油泵运行，当系统压力低于压力调节器调节值时，备用油泵投入工作，保证向主机继续供送润滑油。
2、双筒网片式油滤器放在列管式油冷却器之前。
油在油滤器中通过能力与其粘度有关，粘度大通过能力差；反之通过能力好，温度高，则粘度下降，通过能力好过滤的效果也较好，改变先冷却后过滤的缺点。
3、采用GLC2列管式油冷却器GLC2列管式冷却器，按JB/ZQ4004-86生产，冷却效果较好，重量轻、体积小，并且压力降大大小于板式换热器，在工作压力本身不高的稀油循环润滑系统中使用是比较合理的，列管式油冷却器进油温度50℃，出油温度≤42℃，进水温度≤28℃，进水压力0.2～0.3MPa4、采用双筒网片式油滤器双筒网片式油滤器有两组过滤滤芯，一组滤芯工作，一组滤芯备用，当工作滤芯需更换时，用转换阀使备用滤芯工作，即可取出原工作滤芯，更换滤片，此油滤器结构紧凑，接管简单，不设旁路，更换方便。
