KBT-P500单相串联式电源防雷箱安装型号选型原理接法使用说明书[科比特防雷厂家]
便携式野战避雷针安装方法说明书
便携式野战避雷针安装方法说明书
编辑：万佳防雷薛
技术要求包括：
（1）升降要求：范围2-35m，可电手动控制，有高度标识，可在任意高度停止/自锁工作，展开撤收时间不大于5分钟；
（2）强度要求：在35m高度处，偏轴0.25m悬挂重量5kg物体条件下，支架形变量不大于3°（可存在支撑物，长度可随升降支架变化）；
（3）升降杆顶节在风速12m/s（相当于6级风力）条件下升降杆不受损坏，展开、收拢、作业，且可收拢。
（4）材料要求：除底座外，升降支架主体部分应尽量选择低介电常数的非金属材料；
（5）贮存与移动要求：升降支架底座可折叠，底部带万向轮且万向轮可固定，适应固定地域及简易硬化场地条件下移动、作业；
郑州万佳防雷有限公司
技术部：薛红。
漏电保护器原理及接线图
漏电保护器原理及接线图————————————————————————————————作者：————————————————————————————————日期：漏电保护器原理及接线图家装电路虽然有专业的电工师傅安装，不用我们操心，但是稍作了解家庭电路也是有必要的。
就拿漏电保护器的接线图来说，人家拿张电路图给你看，也要大概看得懂些。
对于没有太多专业电路知识的我们来说，确实有点难度，下面就随一起来学习下漏电保护器原理及接线图。
漏电保护器原理漏电保护器由脱扣电路、过载保护器装置和漏电触发电路三部分组成。
过载保护装置由双金属片构成的热元件EHl、EH2组成。
将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。
当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。
由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。
因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。
漏电保护器接线图漏电保护器的正确接线方式有一个系统叫TN，指的是配电网的低压中性点直接接地，电气设备外露可到店的部分通过保护线与该接地点连接。
TN系统可以划分成三种接线方式即：TN25系统：整个系统的中性线与保护线分开连接。
TN 2C系统：整个系统的中性线与保护线是合一的。
TN 2C2S系统：整个系统干线部分的前一部分保护线与中性线是共用的, 后一部分是分开的。
另外一种正确的漏电保护器接线方式叫TT 系统，指的就是配电网低压侧的中性点直接接地, 电气设备的外露可导电部分通过保护线直接接地。
单相电源防雷箱
单相电源防雷箱■型号说明LKX -B 220 /□| | | | 20-160：最大放电电流Imax（kA）| | | 220：电源类型（V）| | B（Box）：防雷箱| 雷科星■产品用途标称放电电流为60kA及以上的防雷箱适用于重要场所的总电源防雷保护；标称放电电流为20-40kA 的防雷箱适用于各种电源系统（如UPS电源、机房电源等）的防雷保护；标称放电电流为10kA的防雷箱适用于各种设备电源的防雷保护；C+D、B+C电源防雷箱适用于要求有低限制电压的电源系统的防雷保护。
该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
■产品特点●雷电计数器（带雷电计数器的防雷箱），准确记录雷击次数。
●状态指示灯，指示防雷箱工作状态。
●放电电流大，残压低。
●使用范围广，ns级响应速度。
●实现差模、共模全方位保护。
●采用特殊冲击熔片，可靠性高。
●核心元件采用国际知名品牌，性能优越，使用寿命长。
●内部设有温控、限流电路，彻底避免火灾发生。
●节能、环保，安装简单、方便，无须特殊维护。
■安装说明●安装前必须切断电源，严禁带电操作。
●防雷箱可悬挂在墙上或水平放置。
●安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。
安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
●防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯亮绿色，表示防雷箱电源及防雷正常；亮红色，表示防雷箱已劣化，应及时维修或更换。
●配有雷电计数器的防雷箱，其计数范围为0~99，计数最小动作电流为1kA。
●数码管计数器的防雷箱：按“读数”按钮，窗口即显示雷击次数。
20秒不操作，计数器即自动进入睡眠状态。
●液晶屏计数器的防雷箱：在睡眠状态下按任意键进入待机界面，此时窗口显示雷击次数和当前日期、时间；待机界面下按“查询”键进入查询界面，此时窗口显示最近一次雷击及其对应的雷击日期、时间，然后按“上翻”或“下翻”键可查询历史雷击及其对应的雷击日期、时间，再按“确认”键进入待机界面；待机界面下长按(按下时间超过1秒)“设置”键进入时间设置界面，可以对年、月、日、时、分、秒等日期和时间进行设置，此时可修改的数字开始闪烁，按“上翻”或“下翻”键可对闪烁的数字进行设置，按“设置”键可切换闪烁的数字（按年、月、日、时、分、秒循环切换），设置完成后按“确认”键进入待机界面。
500千伏纵宝线串联电抗器工程主要技术介绍及分析
500千伏纵宝线串联电抗器工程主要技术介绍及分析发表时间：2018-11-28T16:47:20.850Z 来源：《河南电力》2018年11期作者：郭约法马静勇[导读] 本文展示纵宝线装设单台容量世界最大的串联电抗器工程的主要技术，为类似工程建设提供实例参考指导。
（广东电网有限责任公司东莞供电局广东省东莞市 523008）摘要：本文展示纵宝线装设单台容量世界最大的串联电抗器工程的主要技术，为类似工程建设提供实例参考指导。
介绍分析在500千伏纵江至宝安线路上装设串抗的技术必要性、串抗本体的技术、一次和二次的技术。
说明该工程有显著地降低莞深地区短路电流水平的效果、研制串抗本体的技术难点、有刀闸一次接线的合理性及串抗内部故障缺乏电量保护的情况。
提出该工程技术值得推广、大容量干式空心串抗内部故障及保护值得研究。
关键词：串联电抗器；工程；技术；介绍；分析引言500千伏纵宝线串联电抗器工程于2014年5月26日竣工投产。
该工程是在东莞500千伏纵江站至深圳500千伏宝安站双回线路（简称纵宝甲乙线）上装设500千伏串联限流电抗器（简称串抗），该串抗单台容量168MVar，投产时单台容量在同类型产品中世界最大[1]。
此前国内已投运的串抗单台容量最大80.46Mvar，此串抗装设在上海500千伏泗泾站；此前国外串抗有较多应用，如巴西550千伏Tucurui水电厂母线串抗单台容量较大为67.6Mvar。
本文介绍分析并试图展示该单台容量世界最大的串抗工程的主要技术，为类似工程建设提供实例参考指导，抛砖引玉，促进串抗工程技术的学术交流。
1.在500千伏纵宝甲乙线上装设串抗的技术必要性分析莞深地区社会用电量巨大，用电负荷极高，负荷密度超大，这些决定莞深及其近区电网联系紧密，枢纽站多，电厂及变电站的出线普遍多。
2014年东莞500千伏纵江站投产后，同期投产的500千伏纵宝甲乙线进一步拉近深圳、东莞电网间的电气距离。
在纵宝线近区的深圳、东莞、惠州及广州的220千伏电网按分片运行方式，500千伏电网按全接线运行方式，纵宝甲乙线不装设串抗的条件下对2014年、2015年500千伏母线短路电流进行计算，计算结果显示：2014年深圳宝安站及鹏城站500千伏母线短路电流均超过63kA，东莞纵江站500千伏母线短路电流超过60kA；2015年深圳宝安站、鹏城站、紫荆站及东莞纵江站500千伏母线短路电流均超过63kA。

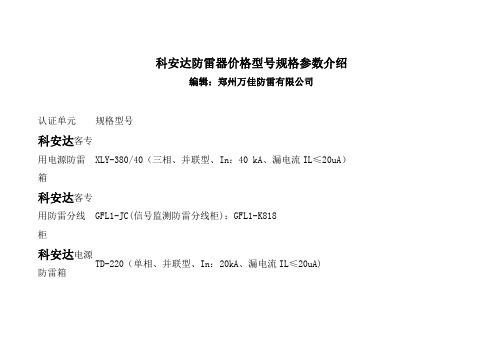

科安达防雷器价格型号规格参数介绍
BVB FLM WJ-Coax（同轴、串联型、Uc：27V、In：5kA、UB≤60V）；
BVB FLM WJ-MDF(非同轴、串联型,Uc=52V,In：1.5kA;UB≤100V）；
科安达通信
BVB FLM WJ-N50(同轴、串联型,Uc=52V,In：10kA;UB≤500V）；
设备用浪涌
BVB SST0-075VB(并联；UN：48V；Uc：75V；In：15kA；UB≤600V)；
BVB SSTO-275VB(并联；UN：220V；Uc：275V；In：20kA；UB≤1000V)； BVB SSTO-385VB(并联；UN：380V；Uc：385V；In：20kA；UB≤1500V)
计算机设备 BVB FLM WJ-VD15（串联型、2.5kA、限制电压≤60V）；
用通道防雷 BVB FLM WJ-Coax （串联 5kA ≤500V） 保安器
科安达铁路防雷浪涌 SPD 价格、参数、规格型号咨询郑州万佳防雷有限公司！
BVB FLM WJ-RJ45/11（非同轴、串联型、Uc：15V、In：1.5kA、UB≤40V）；
保护器
BVB FLM WJ-VD15（非同轴、串联型、Uc：15V、In：1.5kA、UB≤40V）；
BVB SFLM-H（非同轴、串联型、Uc：24V、In：5kA、UB≤60V）
BVB SFLM-120（并联型、Uc：130V、In：10 kA、UB≤650V）；
BVB SSLP-130VB（并联型、UN：110V、Uc：130V、In：10 kA、UB≤650V）；
BVB SSLP-275VB（并联型、UN:220V、Uc：275V、In：10 kA、UB≤1000V）；
电源系统防雷设计讲解
电源系统防雷设计A、外来导体的布置：外来导体包括：金属水管、通讯电缆线及电力电缆铠装外皮或电缆金属管等。
所有的水管和电缆应埋地进入机房，水管和电缆铠装外皮和保护金属管应在进入机房时接地，电缆应选用铠装电缆或穿金属管埋地进入机房电缆相线和中线应通过电涌保护器接地。
B、外电源线的电涌保护器的布置和选择：1）、电涌保护器的布置原理如下图所示：a）该布置是依据GB 50057-94（2000版）和IEC 61312的标准布置。
在LPZ0和LPZ1区交界：U2 =U1-I2R2可以看出：U2<U1 I2<I1这样就可以通过多级钳位使残压逐步降低，以有效地抑制外来雷电波入侵和雷电电磁脉冲的危害。
b）通过电涌保护器的雷电流逐级减少，还为安装电涌保护器提供了方便如（图3）所示，我们在安装电涌保护器时总会使用导线进行连接，而导线电感在雷电波的频率下不能忽略，于是有：Uc=UL1+Us+UL2 Uc=Is(ZL1+ZL2)+Us这样的残压将会附加上一个额外的Is(ZL1+ZL2)，如果只有一级电涌保护器，雷电流的大部将从这一级电涌保护器泄放入地则Is非常大，这样要保证U额外Is(ZL1+ZL2),否则则ZL1+ZL2要非常地小,也即导线要非常短,在安装时往往很难做至,安装条件就会非常苛刻。
多级布置使这个部题得至解决。
c）分区多级布置使电涌保护器由于自身放电的电磁脉冲的干扰减弱，我们知道当在导体中有高频信号流过，就会向空间发射电磁波及发射功率。
可频率、电流和电压有关当电流和电压降低时其发射功率也就减弱，这样不会因为电涌保护器的放电而影响微电子设备的正常运行。
d）SPD4必须尽量靠近设备，这是因为GB 50057-94（2000版）和IEC 61312表明电涌保护器距被保护设备的距离过大会由于雷电波的反射效应而在被保护设备上引起高频振荡，使得设备上的电压超过电涌保护器上的残压而损坏设备。
这个距离应小于10米。
汇流箱工作原理
基本介绍在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，科比特科技根据《SJT11127-1997光伏(PV)发电系统过电压保护-导则》和《GB/T18479-2001地面用光伏（PV）发电系统概述和导则》以及光伏系统的特点，结合我们多年防雷系统设计经验，研制出了具有多项专利技术的KBT-PVX系列光伏防雷汇流箱。
用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入KBT-PVX系列光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现与市电并网。
AL-DBPV系列汇流箱，根据光伏发电并网逆变器选型设计要求分为：1-2路、3-4路、5-9路、10-16路光伏串列输入汇流，并通过智能通讯采集模块测量和故障分析检测定位。
光伏汇流箱电缆输入配置有MC3或MC4型防水电缆锁接头（可根据客户要求设计为PG 系列电缆锁头），防护等级IP65。
为了提高系统的可靠性和实用性，科比特在光伏防雷汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等，并设置了工作状态指示灯、雷电计数器等，方便用户及时准确的掌握光伏电池的工作情况，保证太阳能光伏发电系统发挥最大功效。
主要特点1、可同时接入多路太阳能光伏阵列，每路电流最大可达11A，能满足不同用户需求；2、配有太阳能光伏直流高压防雷器，正极负极都具备双重防雷功能；3、采用专业直流高压断路器，直流耐压值不低于DC1000V，安全可靠；4、雷电计数功能，方便了解雷电灾害的侵入情况及频率；5、具有工作状态指示，便于观察工作状况；6、装有耐高压的直流熔断器和断路器共两级安全保护装置；7、可以根据需要配置传感器及监控显示模块对每路的电流进行测量和监控，可以远程记录和显示运行状况，无须到现场（选配）；8、防护等级达IP65，满足室外安装的使用要求；9、安装维护简单、方便，使用寿命长。
中达电通防雷产品.
防雷器安装错误和解决方法
主电路至防雷器的连接线及地线过长﹐大大超出50cm的要求。 此种情况全导致防雷器动作时﹐加在设备端的残压过高﹐不利于设备的保 护﹐需要将连接线尽可能减少到50cm左右﹐或改用凯文接线方式进行防雷 器的连接。 防雷器的地线与被保护设备的电力或通信线并排(捆扎)敷设会对被保护设 备产生二次感应的现象﹐发生了防雷器动作﹐但设备仍损坏的不必要损失。 要求地线与其它线路应该隔离布放。 防雷器前端没有加装后备保护断路器。 依据IEC60364-5-534的要求﹐需要在MOV型防雷器的前端安装后备保护 断路器(Backfuse)﹐当防雷器由于市电故障导致被击穿产生短路电流时﹐ 后备保护断路器能将防雷器从电路中脱离出来。 防雷器的连接线径不依据标准可求选择。 如果线经过细﹐防雷器动作时的通流效果及保护效果会大大受到影响。 信号线防雷器的接口反方向连接。 信号线防雷器是有安装方向的，标识IN端为信号线的输 入端,标识OUT端 与被保护设备的接口相连。如果防雷器反接﹐则起不到防雷保护的效果﹐ 并且防雷器极易损坏。
?检测馈线防雷器的工作状态可根据测量放电管的动作电压即在防雷器的通信芯线与地线之间加1个每秒上升100v的脉冲电线与地线之间加1个每秒上升100v的脉冲电压测量出标称动作电压该电压值如在250v10范围之内表示防雷器完好如超出该范围则表示防雷器老化过度
防雷产品安装说明
（防雷工程技术培训）
1
说明
本说明只是一般的安装指南﹐工程人员 在安装时可能由于安装环境的不同﹐可 能有不同的要求或安装方法﹐应根据实 际情况进行修正。
电源防雷模块应该怎样检测老化情况? 所有的电源防雷器在使用一段时间后﹐多 会发生老化现象﹐一般要求用户每年至少 一次检测防雷器的老化情况(雷雨季节来临 之前)。可以通过便携式压敏电阻测试仪方 便﹑快捷地检测出防雷器的老化情况。
户外杆塔监控设备防雷讲解
2、非金属材料中富含结晶水，使接地模块具有良好的保湿性，并增加了接地模块与土壤的
亲合力； 3、适用于各种土壤，尤其适用岩石等高电阻地区。 技术参数： 电阻率：ρ＜8Ω.M (20℃) 酸碱度：PH＝7.10 有效期：＞40年 降阻率：50％以上 腐蚀性：无 污染性：无 毒 性：无
温度适用范围：40℃－80℃
多功能三合一防雷器
多功能二合一防雷器
户外杆塔监控设备防雷保护材料配置
名称 品牌 型号规格 单位 数量
三合一组合式防雷器
XPFL-DX-3
套
1
二合一组合式防雷器
பைடு நூலகம்
香港西鹏
XPFL-DX-2
套
1
非金属接地模块
XPFL-1
套
2
降阻剂
标准
袋
2
接地主干线
国产优质
16mm² （BVR）
多功能三合一防雷器多功能二合一防雷器户外杆塔监控设备防雷保护材料配置名称品牌型号规格单位数量三合一组合式防雷器香港西鹏xpfldx3二合一组合式防雷器xpfldx2非金属接地模块xpfl1国产优质标准接地主干线16mmbvr其他辅料防水箱铜鼻子镀锌扁铁等西鹏组合式防雷器技术参数产品名称电源信号组合式防雷器型号xpfldx3电源部分视频信号部分控制信号部分标称工作电压220v24v12v标称工作电压5v标称工作电压6v标称放电电流20ka10ka标称放电电流820s5ka标称放电电流820s5ka最大放电电流ka40插入损耗05db响应时间1ns电压防护水平kv13适应传输速率10mbps适应传输速率10mbps响应时间ns25响应时间ns25响应时间ns25非金属接地模块xpfl1技术参数xpfl1型快装接地模块是结合国内外上千个接地工程实例研制出的新型标准接地极
电源防雷模块安装说明
单相电源防雷模块安装说明
编辑：万佳防雷-小黄
1.安装前必需切断电源，严禁带电操作。
2.建议在防雷模块前端串联熔断器或自动熔断器。
3.安装时请依照安装示用意所示连接，其中L为相线，N为零线，PE为地线，切勿错接。
安装完成后，合上自动熔断器开关，检查工作状态是不是正常。
4.安装完毕后将模块插到位，检查防雷模块是不是正常工作。
5.防雷模块在利用期间，应按期检测并查看故障显示窗口状态，当故障显示窗口呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或改换。
6.并联式电源防雷模块应并联安装也可采纳凯文接线方式，链接线要求牢固靠得住，且要求短、粗、直。
安装图如下：。
