CANbus以太网交换机产品
CAN Bus简介
CAN总线在智能网联汽车中的技术挑战
需要解决高实时性、高可靠性、高安全性等方面的技术问题。
THANKS
感谢观看
CAN Bus技术演进
高速CAN总线技术
目前CAN总线已达到1Mbps，未来将进一步提高至4Mbps或更高，以满足日益增长的数 据传输需求。
低压CAN总线技术
低压CAN总线以其灵活性和低成本性在汽车电子领域得到广泛应用，未来将进一步优化 其性能和可靠性。
CAN总线与互联网技术的融合
随着物联网技术的发展，CAN总线将与互联网技术融合，实现远程监控和管理，提高汽 车智能化水平。
CAN Bus被用于工业自动化控制 系统中的数据传输和控制，例如工 厂自动化生产线、机器人控制系统 等。
其他领域
除了汽车和工业自动化领域，CAN Bus还被应用于医疗设备、航空航 天、智能家居等领域中。
02
CAN Bus通信协议
CAN协议概述
01
CAN是控制器局域网（Controller Area Network）的缩写， 它是一种用于汽车和其他工业应用场合的通信协议。
应用
与CAN控制器一起广泛应用于汽 车、工业自动化、楼宇自动化等
领域。
CAN总线电阻
作用
CAN总线电阻用于匹配总 线上的阻抗，以确保数据 传输的稳定性和可靠性。
类型
分为终端电阻和线电阻两 种类型。
应用
在CAN总线系统中，终端 电阻通常用于连接CAN控 制器和CAN收发器，而线 电阻用于连接其他设备。
灵活性
CAN Bus支持多种数据传输速 率，同时可以适应不同的网络 环境，具有较强的灵活性。
成本效益
关于CAN转以太网说明
CAN转以太网说明书型号：SG-CANET-210天津滨海新区三格电子科技有限公司一、功能描述SG-CANET-210是一款用来把CAN总线数据转为网口数据的设备。
网口支持TCP Sever、TCP Client、UDP Sever、UDP Client、UDP Broadcast模式，可以通过软件配置和网页配置。
设备提供两路CAN接口，两路CAN可分别配置为不同的工作模式，独立工作，互不影响。
设备可以通过软件配置和网页配置。
网口支持10/100Mbps 自适应以太网接口，支持AUTO-MDIX 网线交叉直连自动切换，支持DHCP功能，支持DNS功能，支持自定义MAC，可自定义心跳包时间，可以跨越网关，可以访问外网。
CAN波特率从5K到500K，支持自定义波特率，支持CAN帧过滤。
可以通过软件和硬件恢复出厂设置。
TCP Sever模式，暂只支持一个Client连接，设备把Client发来的数据发往CAN总线，同时把CAN总线来的数据发给连接成功的客户端。
TCP Client模式下设备自动连接目标（远程）服务器，之后完成CAN总线和目标服务器之间的数据传递。
UDP Sever模式下设备接收所有发往设备IP和端口的数据，并把CAN总线来的数据转发给最近一个发给设备数据的IP和端口。
UDP Client模式下设备完成CAN总线和目标IP端口之间的数据传递。
UDP Broadcast模式下可以实现多台CAN接口设备通过以太网连接。
注意：UDP广播模式适用于多对多的情况，即把多个CAN总线设备通过局域网连接起来，使用UDP广播模式需要设置本地端口和目标端口一样。
二、基本参数与硬件连接2.2 接口说明MB 130.722.080.83电源接口图接线口2.3 使用方法点对点连接两台SG-CANET-210服务器，其中一台作为服务器（SERVER ）端，另一台作为客户端（CLIENT ）。
客户端的这一台的目的IP 与端口号都需要填写作为服务器端的的IP 地址和端口号。
周立功CANET-100_200硬件使用及帧格式
产品数据手册
Date:2006/08/18
4/32
Rev 1.01 ©2006 Zhiyuan Electronics CO., LTD.
广州致远电子有限公司 CANET-100/CANET-200
产品数据手册
Date:2006/08/18
2/32
Rev 1.01 ©2006 Zhiyuan Electronics CO., LTD.
广州致远电子有限公司 CANET-100/CANET-200
CANET-100/CANET-200 CAN 转以太网适配器
销售信息
如果需要购买本产品，请在办公时间（星期一至五上午 8:30~11:50；下午 1:30~5:30； 星期六上午 8:30~11:50）拨打电话咨询广州致远电子有限公司。
CAN to 10M Ethernet，CAN 最大波特率为 1000K bps（CAN 波特率任意设定）； 可利用 Windows utility 轻松进行设定； UDP 作业模式； 支持动态(DHCP) ;或静态获取 IP 地址； 转换效率非常高（CAN_Bus 的收发都可实 现 4000 帧/秒 以上的速度）；
DataSheet
CANET-100/CANET-200
CANET-100/CANET-200 CAN 转以太网适配器
Rev 1.01 Date: 2006/08/18
产品数据手册
———————————————概述 ——————————————产品特性
CANET-100/CANET-200 是周立功公 司开发的嵌入式网络设备，它内部集成了一 路 CAN_Bus 接口（CANET-100）或两路 CAN_Bus 接口（CANET-200）和 EtherNet 接口以及 TCP/IP 协议栈，用户利于它可以 轻松完成 CAN_Bus 网络和 EtherNet 网络 的互连互通，进一步拓展 CAN_Bus 网络 的范围。
PCA82C250T恩智浦CAN-bus收发器
1. General descriptionPCA82C250是CAN协议控制器和物理总线之间的接口。
该器件为总线提供差分传输功能，为CAN控制器提供差分接收功能。
它主要用于高速汽车应用（最大1 MBd）。
该设备为总线提供差分发送功能，为CAN控制器提供差分接收功能。
它与“ ISO 11898”标准完全兼容。
2. Features and benefits●完全兼容“ ISO 11898”标准●高速（高达1 MBd）●防止汽车环境中瞬变的总线●斜率控制以减少射频干扰（RFI）●具有宽共模范围的差分接收器具有很高的抗干扰能力●电磁干扰（EMI）●热保护●电池和接地短路保护●低电流待机模式●断电的节点不会干扰总线●至少可以连接110个节点3. Applications高速汽车应用（高达1 MBd）。
4. Quick reference dataTable 1. Quick reference dataSymbol Parameter Conditions Min Max UnitV CC supply voltage 4.5 5.5 VI CC supply current Standby mode - 170 A1/t bit maximum transmission speed non-return-to-zero 1 - MBdV CAN CANH, CANL input/output voltage 8 +18 VV diff differential bus voltage 1.5 3.0 Vt PD propagation delay High-speed mode - 50 nsT amb ambient temperature -40 +125 C5. Ordering informationTable 2. Ordering informationType number PackageName Description Version PCA82C250T SO8 plastic small outline package; 8 leads; body width 3.9 mm SOT96-1 6. Block diagram7. Pinning information7.1 Pinning7.2 Pin descriptionTable 3. Pin descriptionSymbol Pin DescriptionTXD 1 transmit data inputGND 2 groundV CC 3 supply voltageRXD 4 receive data outputV ref 5 reference voltage outputCANL 6 LOW-level CAN voltage input/outputCANH 7 HIGH-level CAN voltage input/outputRs 8 slope resistor input8. Functional descriptionP CA82C250是CAN协议控制器和物理总线之间的接口。
交换机型号大全
交换机型号大全简介交换机是计算机网络中非常重要的设备，用于建立局域网（LAN）中的连接。
交换机的功能是根据目的地MAC地址将数据包转发到相应的端口，从而实现网络设备之间的通信。
在市面上有各种不同型号的交换机，为了方便用户选择合适的设备，本文将介绍一些常见的交换机型号及其特点。
1. Cisco Catalyst 2960系列Cisco Catalyst 2960系列交换机被广泛应用于企业网络中，具有卓越的性能和可靠性。
该系列交换机支持多种端口数量和千兆以太网速率选项，适用于中小规模企业网络。
它们支持Cisco的IOS操作系统，提供高级交换功能和QoS（Quality of Service）特性，以确保数据的高效传输和优先级控制。
2. HPE Aruba 2930M系列HPE Aruba 2930M系列交换机是一种支持多功能的企业级交换机。
它们具有高性能的硬件架构，支持灵活的端口配备和2.5/5/10GbE多速度以太网。
该系列交换机还提供流量控制、VLAN标记和静态路由等高级功能，以满足不同网络需求。
3. Juniper EX系列Juniper EX系列交换机是Juniper Networks推出的一款高性能、高可用性的企业级交换机。
这些交换机具有灵活的可配置性和可扩展性，适用于大型企业网络和数据中心。
Juniper EX系列交换机支持VLAN、QoS和流量监测等功能，提供卓越的网络性能和可管理性。
4. Huawei S5700系列华为S5700系列交换机是一种适用于中小型企业网络的多层交换机。
该系列交换机具有丰富的接口类型和完备的功能，支持IPv6、QoS 和动态路由等特性，以满足不同网络环境的需求。
华为S5700系列交换机还提供可靠的性能和安全性，保证网络的稳定运行。
5. D-Link DGS系列D-Link DGS系列交换机是一种经济实用的企业级交换机。
该系列交换机具有小巧的外观和低功耗设计，适用于小型办公室和家庭网络。

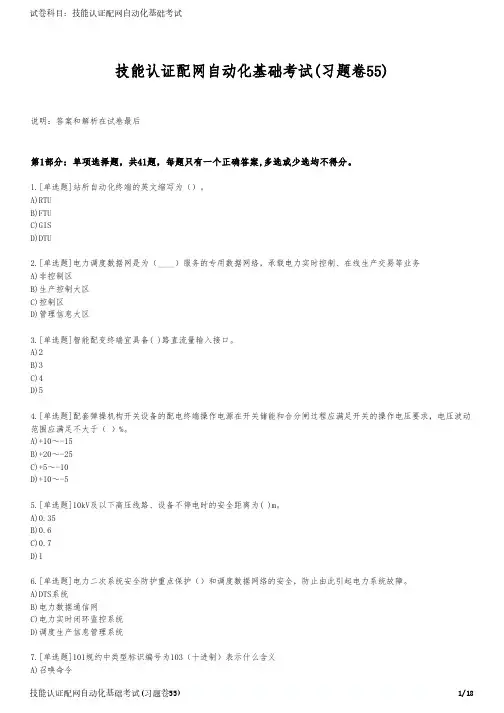

技能认证配网自动化基础考试(习题卷57)
