以太网交换机的工作原理及功能
以太网交换机是数据链路层的机器，是基于以太网传输数据的交换机，使用物理地址(MAC地址)，48位，6字节。
其工作原理为：当接受到一个广播帧时，它会向除接受端口之外的所有端口转发。当接受到一个单播帧时，检查其目的地址并对应自己的MAC地址表，如果存在目的地址，则转发，如果不存在则泛洪(广播)，广播后如果没有主机的MAC地址与帧的目的MAC地址相同，则丢弃，若有主机相同，则会将主机的MAC自动添加到其MAC地址表中。
交换机分割冲突域，每个端口独立成一个冲突域。每个端口如果有大量数据发送，则端口会先将收到的等待发送的数据存储到寄存器中，在轮到发送时再发送出去。
以太网交换机的应用非常广泛，在大大小小的局域网中都可以见到它们的身影。例如丰润达系列以太网交换机，性能稳定，档次齐全，价格优势，应用最为普遍。另外以太网交换机端口速率可以不同，工作方式也可以不同，如可以提供10M、100M、1000M的带宽、提供半双工、全双工、自适应的工作方式等。
以太网交换机的主要功能：
1、学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。
2、转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口(如该数据帧为广播/组播帧则转发至所有端口)。
3、消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。
路由与交换技术(笔记)
路由与交换技术（笔记）
⽂章⽬录
第⼀章
⼀、移动通信⽹络架构
分为3个部分：⽆线基站设备、移动承载⽹络和核⼼⽹⼆、数据通信系统
由报⽂、发送⽅、接收⽅、传输介质和协议组成三、OSI 参考模型遵循
①各个层之间有清晰的边界，每层实现特定的功能
②层次的划分有利于国际标准协议的制定
③层的数⽬⾜够多，以避免各个层功能重复
1、物理层-数据链路层-⽹络层-传输层-会话层-表⽰层-应⽤层 物理层介质主要有同轴电缆、双绞线、光纤、⽆线电波，设备有集线器和中继器
2、数据链路层分为逻辑链路控制⼦层和介质访问控制⼦层 数据链路层定义的协议有以太⽹协议、⾼级数据链路控制、点对点、帧中继。设备有以太⽹交换机
3、⽹络层定义的协议有⽹际协议、⽹际控制报⽂协议、地址解析协议、反向地址解析协议。设备有路由器四、双绞线线序
绿⽩绿，橙⽩蓝，蓝⽩橙，棕⽩棕 568A线序
橙⽩橙，绿⽩蓝，蓝⽩绿，棕⽩棕 568B线序
区别两种线序主要原因在于⽹络设备接⼝分MDI和MDI_X。路由器和主机⽤MDI，交换机⽤MDI和MDI_X，Hub为MDI_X。五、以太⽹线缆
1000Base-LX 多模光纤和单模光纤 316m
1000Base-SX 多模光纤 316m
1000Base-TX 5类双绞线 100m六、以太⽹⼯作原理
CSMA/CD
CS：载波侦听 MA：多址访问 CD：冲突检测
具体过程
1、若介质空闲，发送数据。否则转2
2、若介质忙，则监听到信道空闲时⽴即发送数据3、若检测到冲突，即线路上电压的摆动超过正常值⼀倍，则发出⼀个短⼩的⼲扰信号，是的所有站点都知道发⽣了冲突并停⽌数据的发送。
4、发送完⼲扰信号，等待⼀段随机时间后，再次尝试传输，回到1重新开始七、以太⽹交换机⼯作原理
1、基于MAC地址学习
交换机转发数据帧是基于MAC地址表进⾏的，⽽MAC地址表的建⽴则时交换机基于源MAC地址学习得到的。交换机通过构建MAC地址和交换机端⼝之间的映射关系形成MAC地址表。交换机在初始化时，MAC地址表为空。
二层交换机原理
⼆层交换机原理
⼀、⼆层交换机基本原理
⼆层交换机通过解析和学习以太⽹帧的源MAC来维护MAC地址与端⼝的对应关系（保存MAC与端⼝对应关系的表称为MAC表），通过其⽬的MAC来查找MAC表决定向哪个端⼝转发。
⼆、以太交换机的功能
（1）维护MAC地址表、MAC寻址
（2）数据帧的转发及过滤
（3）⼆层环路避免及链路冗余
（4）终端设备的接⼊
三、MAC地址及MAC地址表
交换机查看数据帧的⼆层头部，在⾃⼰的MAC地址表中查找MAC地址，然后将数据帧从特定的端⼝转发出去。
（1）⼆层交换机的功能就是透传数据，不改变数据包中的源MAC地址和⽬的MAC地址
（2）⼆层交换机只关注数据包中的⽬的MAC地址，来进⾏数据转发
（3）⼆层交换机对数据包的转发，根据的是MAC地址表
四、MAC地址
（1）MAC地址有48bit，通常被表⽰为点分⼗六进制数来表⽰
（2）MAC地址分为单播、组播和⼴播MAC地址三类
（3）MAC地址全球唯⼀，由IEEE对这些地址进⾏管理和分配
（4）每个地址由两部分组成，分别是⼚商代码和序列号。其中前24bit位⼆进制代表供应商代码，余下的24bit位由供应商⾃⼰分配
五、为什么需要VLAN
（1）缺省情况下，交换机的所有端⼝均属于同⼀个⼴播域
（2）当⽹络中的交换机数量特别多时，⼴播域变得特别庞⼤，⽹络中可能会被⼤量的⼴播包损耗资源
（3）⽆法根据业务需求灵活的规划逻辑单元
注：VLAN（Virtual Local Area Network）即虚拟局域⽹，是将⼀个物理的端⼝在逻辑上划分成多个⼴播域的通信技术，VLAN内的主机可以直接通信，⽽VLAN间不能直接互通，从⽽将⼴播报⽂限制在⼀个VLAN内。
六、VLAN的作⽤
（1）不同的VLAN是不同的⼴播域，通常会使⽤不同的IP⽹段
（2）可根据业务需要灵活的进⾏VLAN的规划
（3）不同的VLAN之间⽆法进⾏⼆层互访
七、VLAN知识点⼩结
网络交换机是干什么用的
网络交换机是干什么用的
1.路由器(Router)是一种负责寻径的网络设备，它在互连网络中从多条路径中寻找通讯量最少的一条网络路径提供给用户通信。路由器用于连接多个逻辑上分开的网络。对用户提供最佳的通信路径，路由器利用路由表为数据传输选择路径，路由表包含网络地址以及各地址之间距离的清单，路由器利用路由表查找数据包从当前位置到目的地址的正确路径。路由器使用最少时间算法或最优路径算法来调整信息传递的路径，如果某一网络路径发生故障或堵塞，路由器可选择另一条路径，以保证信息的正常传输。路由器可进行数据格式的转换，成为不同协议之间网络互连的必要设备。
路由器使用寻径协议来获得网络信息，采用基于“寻径矩阵”的寻径算法和准则来选择最优路径。按照OSI参考模型，路由器是一个网络层系统。路由器分为单协议路由器和多协议路由器。
Internet由各种各样的网络构成，路由器是其中非常重要的组成部分，整个Internet上的路由器不计其数。Intranet要并入Internet，兼作Internet服务，路由器是必不可少的组件，并且路由器的配置也比较复杂。
(一)路由器的寻址和路由选择
在互连网上交换信息的一个基本要求是每个站都具有可达的唯一地址。像邮政编址类似，互连网地址也由几部分组成。在互连网上，通常要求使用网络地址、主机地址和计算机上运行的应用。
规定了地址之后，接下来便是如何选择路径到达报文的终点。路由选择涉及规定路由选择参数以及如何获得这些参数。
在互连网中使用的地址是32位的IP地址，该地址由网络号和主机号组成。IP地址分为下述3类：
A类地址使用7位来标识网络，24位用来规定网络上的主机;
B类地址使用14位来标识网络，16位用来标识主机;
C类地址使用21位来标识网络，8位用来标识主机。
路由器在选择路径时常用的算法有两种：一是距离向量;二是链路状态。前一种由路由选择信息协议(RIP)使用，后一种由开放式最短路径优先协议(OSPF)使用。

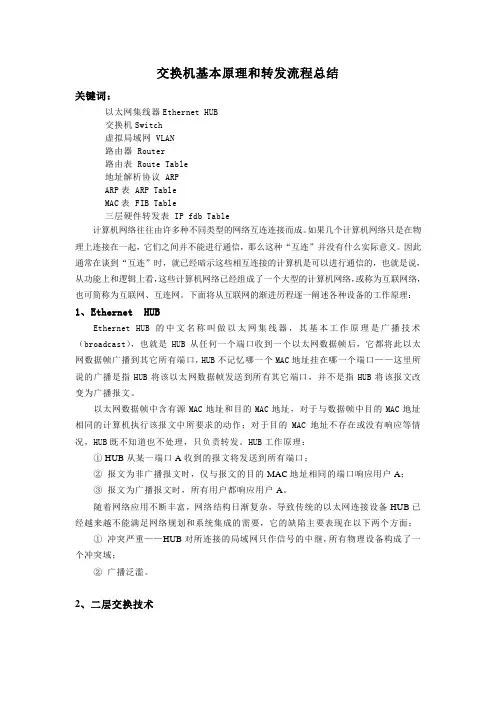

交换机基本原理和转发流程总结
交换机基本原理和转发流程总结
关键词：
以太网集线器Ethernet HUB
交换机Switch
虚拟局域网 VLAN
路由器 Router
路由表 Route Table
地址解析协议 ARP
ARP表 ARP Table
MAC表 FIB Table
三层硬件转发表 IP fdb Table
计算机网络往往由许多种不同类型的网络互连连接而成。如果几个计算机网络只是在物理上连接在一起，它们之间并不能进行通信，那么这种“互连”并没有什么实际意义。因此通常在谈到“互连”时，就已经暗示这些相互连接的计算机是可以进行通信的，也就是说，从功能上和逻辑上看，这些计算机网络已经组成了一个大型的计算机网络，或称为互联网络，也可简称为互联网、互连网。下面将从互联网的渐进历程逐一阐述各种设备的工作原理：
1、Ethernet HUB
Ethernet HUB的中文名称叫做以太网集线器，其基本工作原理是广播技术（broadcast），也就是HUB从任何一个端口收到一个以太网数据帧后，它都将此以太网数据帧广播到其它所有端口，HUB不记忆哪一个MAC地址挂在哪一个端口——这里所说的广播是指HUB将该以太网数据帧发送到所有其它端口，并不是指HUB将该报文改变为广播报文。
以太网数据帧中含有源MAC地址和目的MAC地址，对于与数据帧中目的MAC地址相同的计算机执行该报文中所要求的动作；对于目的MAC地址不存在或没有响应等情况，HUB既不知道也不处理，只负责转发。HUB工作原理：
① HUB从某一端口A收到的报文将发送到所有端口；
② 报文为非广播报文时，仅与报文的目的MAC地址相同的端口响应用户A；
③ 报文为广播报文时，所有用户都响应用户A。
随着网络应用不断丰富，网络结构日渐复杂，导致传统的以太网连接设备HUB已经越来越不能满足网络规划和系统集成的需要，它的缺陷主要表现在以下两个方面：
① 冲突严重——HUB对所连接的局域网只作信号的中继，所有物理设备构成了一个冲突域；
交换机的基础知识
交换机的基础知识
许多新型的Client／Server应用程序以及多媒体技术的出现，导致了传统 的共享式网络远远不能满足要求，这也就推动了局域网交换机的出现。
1、交换机的定义
局域网交换机拥有许多端口，每个端口有自己的专用带宽，并且可以连接不同的网段。交换机各个端口之间的通信是同时的、并行的，这就大大提高了信息吞吐量。为了进一步提高性能，每个端口还可以只连接一个设备。
为了实现交换机之间的互连或与高档服务器的连接，局域网交换机一般拥有一个或几个高速端口，如100M以太网端口、FDDI端口或155M ATM端口，从而保证整个网络的传输性能。
2、交换机的特性
通过集线器共享局域网的用户不仅是共享带宽，而且是竞争带宽。可能由于个别用户需要更多的带宽而导致其他用户的可用带宽相对减少，甚至被迫等待，因而也就耽误了通信和信息处理。利用交换机的网络微分段技术，可以将一个大型的共享式局域网的用户分成许多独立的网段，减少竞争带宽的用户数量，增加每个用户的可用带宽，从而缓解共享网络的拥挤状况。由于交换机可以将信息迅速而直接地送到目的地能大大提高速度和带宽，能 保护用户以前在介质方面的投资，并提供良好的可扩展性，因此交换机不但是网桥的理想替代物，而且是集线器的理想替代物。
与网桥和集线器相比，交换机从下面几方面改进了性能：
（1）通过支持并行通信，提高了交换机的信息吞吐量。
（2）将传统的一个大局域网上的用户分成若干工作组，每个端口连接一台设备 或连接一个工作组，有效地解决拥挤现像。这种方法人们称之为网络微分 段（Micro一segmentation）技术。
（3）虚拟网（VirtuaI LAN）技术的出现，给交换机的使用和管理带来了更大 的灵活性。我们将在后面专门介绍虚拟网。
（4）端口密度可以与集线器相媲美,一般的网络系统都是有一个或几个服务器，而绝大部分都是普通的客户机。客户机都需要访问服务器，这样就导致服务器的通信和事务处理能力成为整个网络性能好坏的关键。
什么是以太网
它不是一种具体的网络，是一种技术规范。
以太网是当今现有局域网采用的最通用的通信协议标准。该标准定义了在局域网（LAN）中采用的电缆类型和信号处理方法。以太网在互联设备之间以10~100Mbps的速率传送信息包，双绞线电缆10 Base T以太网由于其低成本、高可靠性以及10Mbps的速率而成为应用最为广泛的以太网技术。直扩的无线以太网可达11Mbps，许多制造供应商提供的产品都能采用通用的软件协议进行通信，开放性最好。
△ 以太网的连接
拓扑结构:
总线型：所需的电缆较少、价格便宜、管理成本高，不易隔离故障点、采用共享的访问机制，易造成网络拥塞。早期以太网多使用总线型的拓扑结构，采用同轴缆作为传输介质，连接简单，通常在小规模的网络中不需要专用的网络设备，但由于它存在的固有缺陷，已经逐渐被以集线器和交换机为核心的星型网络所代替。
星型：管理方便、容易扩展、需要专用的网络设备作为网络的核心节点、需要更多的网线、对核心设的可靠性要求高。采用专用的网络设备（如集线器或交换机）作为核心节点，通过双绞线将局域网中的各台主机连接到核心节点上，这就形成了星型结构。星型网络虽然需要的线缆比总线型多，但布线和连接器比总线型的要便宜。此外，星型拓扑可以通过级联的方式很方便的将网络扩展到很大的规模，因此得到了广泛的应用，被绝大部分的以太网所采用。
传输介质：
以太网可以采用多种连接介质，包括同轴缆、双绞线和光纤等。其中双绞线多用于从主机到集线器或交换机的连接，而光纤则主要用于交换机间的级联和交换机到路由器间的点到点链路上。同轴缆作为早期的主要连接介质已经逐渐趋于淘汰。
接口的工作模式：
以太网卡可以工作在两种模式下：半双工和全双工。
半双工：半双工传输模式实现以太网载波监听多路访问冲突检测。传统的共享LAN是在半双工下工作的，在同一时间只能传输单一方向的数据。当两个方向的数据同时传输时，就会产生冲突，这会降低以太网的效率。
交换机的工作原理
交换机的工作原理
1、的
交换机拥有许多,每个端口有自己的专用,并且可以连接不同的;交换机各个端口之间的通信是同时的、并行的,这就大大提高了信息吞吐量;为了进一步提高性能,每个端口还可以只连接一个设备;
为了实现交换机之间的互连或与高档的连接,一般拥有一个或几个高速端口,如100MB以太网端口、FDDI端口或155MB ATM端口,从而保证整个网络的;
2、的
通过共享局域网的用户不仅是共享带宽,而且是竞争带宽;可能由于个别用户需要更多的带宽而导致其他用户的可用带宽相对减少,甚至被迫等待,因而也就耽误了通信和;利用交换机的网络微分段技术,可以将一个大型的共享式局域网的用户分成许多独立的网段,减少竞争带宽的用户数量,增加每个用户的可用带宽,从而缓解共享网络的拥挤状况;由于交换机可以将信息迅速而直接地送到目的地能大大提高速度和带宽,能 保护用户以前在方面的投资,并提供良好的,因此交换机不但是的理想替代物,而且是集线器的理想替代物;
与网桥和集线器相比,交换机从下面几方面改进了性能：
1通过支持并行通信,提高了交换机的信息吞吐量;
2将传统的一个大局域网上的用户分成若干,每个端口连接一台设备 或连接一个工作组,有效地解决拥挤现像;这种方法人们称之为网络微分 段Micro一segmentation技术;
3虚拟网VirtuaI LAN技术的出现,给交换机的使用和管理带来了更大
的灵活性;我们将在后面专门介绍虚拟网;
4端口密度可以与集线器相媲美,一般的都是有一个或几个服务器,而绝大部分都是普通的;客户机都需要访问服务器,这样就导致服务器的通信和事务处理能力成为整个网络性能的;
交换机就主要从提高连接服务器的端口的以及相应的帧缓冲区的,来提高整个网络的性能,从而满足用户的要求;一些高档的交换机还采用进一步提高端口的带宽;以前的都是采用半双工的工作方式,即当一台发送的时候,
交换机功能
概念
交换（switching）是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术的统称。广义的交换机（switch）就是一种在通信系统中完成信息交换功能的设备。
在计算机网络[1]系统中，交换概念的提出改进了共享工作模式。我们以前介绍过的HUB集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。这种方式就是共享网络带宽。
编辑本段原理
工作在数据链路层。交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部MAC地址表中。使用交换机也可以把网络“分段”，通过对照MAC地址表，交换机只允许必要的网络流量通过交换机。通过交换机的过滤和转发，可以有效的减少冲突域，但它不能划分网络层广播，即广播域。交换机在同一时刻可进行多个端口对之间的数据传输。每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。假使这里使用的是10Mbps的以太网交换机，那么该交换机这时的总流通量就等于2×10Mbps＝20Mbps，而使用10Mbps的共享式HUB时，一个HUB的总流通量也不会超出10Mbps。总之，交换机是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。
交换机基本原理和转发过程
交换机基本原理和转发过程
（李建昂 0023000149 专用设备/驱动科室）
本文主要介绍了一下交换机的工作原理，通过本文能够熟悉交换机的原理并对二层交换的一些概念有较深的理解。
首先介绍一下几个设备。我们经常会看到一些设备的名字，比如HUB、交换机等。这些设备之间到底有什么区别和联系，下面就简单说一下。
1、Ethernet HUB
Ethernet HUB的中文名称叫做以太网集线器，其基本工作原理是广播技术（broadcast），也就是HUB从任何一个端口收到一个以太网数据帧后，它都将此以太网数据帧广播到其它所有端口，HUB不存储哪一个MAC地址对应于哪一个端口。
以太网数据帧中含有源MAC地址和目的MAC地址，对于与数据帧中目的MAC地址相同的计算机执行该报文中所要求的动作；对于目的MAC地址不存在或没有响应等情况，HUB既不知道也不处理，只负责转发。
HUB工作原理：
(1) HUB从某一端口A收到的报文将发送到所有端口；
(2) 报文为非广播报文时，仅与报文的目的MAC地址相同的端口响应用户A；
(3) 报文为广播报文时，所有用户都响应用户A。
随着网络应用不断丰富，网络结构日渐复杂，导致传统的以太网连接设备HUB已经越来越不能满足网络规划和系统集成的需要，它的缺陷主要表现在以下两个方面：
(1) 冲突严重——HUB对所连接的局域网只作信号的中继，所有物理设备构成了一个冲突域；
(2) 广播泛滥
2、二层交换技术
二层交换机的出现能够在一定程度上解决HUB存在的缺陷——主要是冲突严重的问题，其与HUB的区别从大的方面来看可以分为以下三点：
（1）从OSI体系结构来看，HUB属于OSI模型的第一层物理层设备，而交换机属于OSI的第二层数据链路层设备。也就意味着HUB只是对数据的传输起到同步、放大和整形的作用，对数据传输中的短帧、碎片等无法进行有效的处理，不能保证数据传输的完整性和正确性；而交换机不但可以对数据的传输做到同步、放大和整形，而且可以过滤短帧、碎片等。
网络交换机作用
目录 网络交换机的概述
网络交换机的性能
网络交换机的分类
网络交换机的选择
网络交换机的概述
随着电子技术的飞速发展，计算机及其应用日益普及，计算机网络也迅速发展起来。凡是将地理位置不同，具备独立功能的多台计算机、终端及其附属设备，用通信设备和线路连接起来，并配以相应的网络软件实现计算机通信信息网的资源共享与数据通信，都称为计算机通信网。当网络规模扩大时，单纯靠延长网线已变得不现实。并且对于不同的局域网，要实现互相之间的数据传送，共享网络的资源，需要有专门的连接设备实现网络扩展。同时，网络中站点的增加，地理范围的扩大，业务量的增长，促使网络互联迅速向前发展。
网络互联的高速发展，导致网络交换技术的出现，网络交换机也随之应运而生。广义的交换机就是一种在
通信系统中完成信息交换功能的设备。网络交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流量控制。
随着交换技术的发展，交换机由原来工作在OSI承M的第二层，发展到现在有可以工作在第四层的交换机出现，所以根据工作的协议层交换机可分第二层交换机、第三层交换机和第四层交换机。由于第四层交换机交换技术尚未真正成熟且价格昂贵，第四层交换机在实际应用中目前还较少见。
网络交换机的性能
网络交换机是一种连接网络分段的网络设备。从技术角度看，网络交换机运行在 OSI 模型的第2层（数据链路层）。网络交换机源于电子集线器（HUB），其中 HUB 是为星型网络提供的一种中心结点设备。在共享 HUB 中，所有星型网络连接都接收同一个广播帧。交换机类似于集线器，它也支持单个广播域，但不同的是交换机上的每个端口同时也是它自己的冲突域（Collision Domain）。通常情况下，交换机比集线器更加智能化，网络交换机能监测到所接收的数据包，并能判断出该数据包的源和目的地设备，从而实现正确的转发过程。网络交换机只对连接设备传送信
息，其目的是保存带宽，并提供比 HUB 更好的相关性能。
