套筒联轴器的结构及特点
所属学科：工科
专业：光机电应用技术
课程：激光设备机械设计基础 适用对象：光机电应用技术专业的学生
套筒联轴器的结构及特点 教学目标：
了解套筒联轴器的结构及特点
套筒联轴器的结构及特点
结构： 套筒联轴器是利用公用套筒，并通过键、花
键或锥销等刚性联接件，以实现两轴的联接。 用键联接可以传递较大扭矩，但要用紧定螺
钉作轴向固定。 用销轴联接传递较小扭矩。
套筒联轴器的结构及特点
键的形式可以半圆键和普通平键。 JB/T 11058-2010规定了冶金设备用FQT型套 筒联轴器结构型式、主要尺寸和技术要求、检验 规则、标志、包装和贮存等。 传递转矩：1400 N.m～125000N.m，角向位 移≤3°，适应环境温度-30℃～+300℃。
套筒联轴器的结构及特点
小结：
1、套筒联轴器是行业标准件，应该根据使用要求 合理选用；
2、适用于低速、轻载、无冲击载荷，两轴要严格 对中，工作平稳和小尺寸轴的联接。
套筒联轴器的结构及特点
作业：
套筒联轴器用于
场合。（多选题）
A、低速、轻载、无冲击载荷
B、两轴要严格对中
C、工作平稳
D、小尺寸轴
E、高速重载
套筒联轴器的结构及特点
特点：
13542、、、、适套套轴转用筒筒径矩于联联≤较低轴轴8小0速器器m，m、的不时径轻结具套向载构备筒尺、简轴用寸无单向3小5冲，、、，击制径45装载造向制拆荷方和造不，便角，方两，向轴便轴成补径，要本偿>8需严较性0m使格低能m轴时对。。 中作，可轴工以向作用移平铸动稳铁;最和。大小工尺作寸转轴速的一联般接不，超在过机为床2上50应r/用mi很n。 广。
敬请观看我的其它微课！
联轴器
联轴器和离合器主要用于轴与轴之间的联接，使它们一起回转并传递转矩。
联轴器和离合器的区别在于：用联轴器联接的两根轴，只有在机器停车后，经过拆卸才能把它们分离。
用离合器联接的两根轴，在机器工作中就能方便地使它们分离或接合。
联轴器和离合器大都已标准化了联轴器、离合器和制动器都是常用部件，多数已经标准化。
本章将介绍常用的联轴器、离合器和制动器的结构、特点、应用场合以及选择方法。
对应用越来越多的液力联轴器也作简单介绍。
第一节联轴器由于制造及安装误差或工作中的磨损、受载变形等原因，联轴器所联接的两根轴往往不能对中，常产生轴向、径向、偏角、综合等位移，见图14.1.1，另外有些联轴器常在振动、冲击的环境下工作，因此要求联轴器在传递转距的同时，还应具有一定的补偿轴线偏移、缓冲吸振的能力。
图14.1.1联轴器所联两轴的偏移根据有无补偿相对位移的能力，联轴器可分为刚性联轴器和弹性联轴器。
一、刚性联轴器刚性联轴器结构简单，制造容易、承载能力大，成本低，适用于载荷平稳、转速稳定、两轴对中良好的场合。
刚性联轴器由刚性传力件组成，又可分为固定式和可移式两类。
固定式刚性联轴器不能补偿两轴的相对位移；可移式刚性联轴器能补偿两轴的相对位移。
（一）固定式刚性联轴器1、套筒联轴器如图14 — 2所示，套筒联轴器是由一公用套筒及键或销等联接方式将两轴联接。
这种联轴器的结构简单，径向尺寸小，制作方便，但其装配拆卸时需作轴向移动，适用于两轴直径小、同轴度较高、轻载荷、低转速、无振动、无冲击、工作平稳的场合。
2、凸缘联轴器刚性联轴器中应用最广的是凸缘联轴器，如图14.1.3所示。
它由两个带有凸缘的半联轴器用螺栓联接而成，图14.1.3a 采用两半联轴器凸缘肩和凹槽对中，依靠两半联轴器接触面间的摩擦力传递转矩，两半联轴器用普通螺栓联接。
图14.1.3b 采用铰制孔对中，直接利用螺栓与螺栓孔壁之间的挤压传递转距。
凸缘联轴器使用方便，能传递较大转距，安装时对中性要求高，主要用于刚性较好、转速较低、载荷平稳的场合。

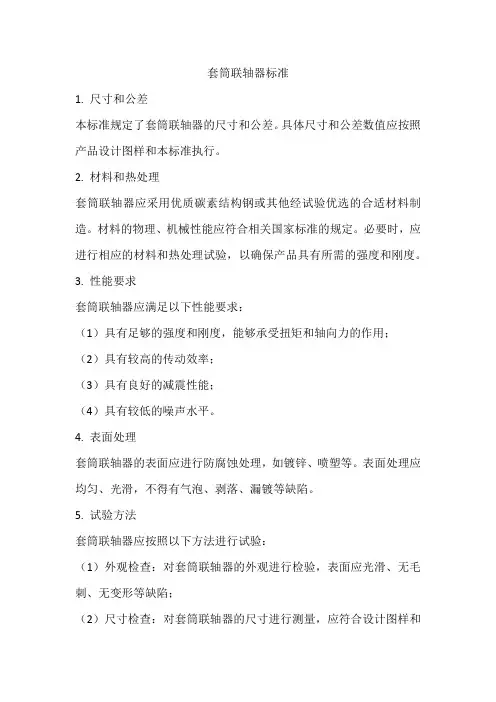

套筒联轴器标准
套筒联轴器标准1. 尺寸和公差本标准规定了套筒联轴器的尺寸和公差。
具体尺寸和公差数值应按照产品设计图样和本标准执行。
2. 材料和热处理套筒联轴器应采用优质碳素结构钢或其他经试验优选的合适材料制造。
材料的物理、机械性能应符合相关国家标准的规定。
必要时，应进行相应的材料和热处理试验，以确保产品具有所需的强度和刚度。
3. 性能要求套筒联轴器应满足以下性能要求：（1）具有足够的强度和刚度，能够承受扭矩和轴向力的作用；（2）具有较高的传动效率；（3）具有良好的减震性能；（4）具有较低的噪声水平。
4. 表面处理套筒联轴器的表面应进行防腐蚀处理，如镀锌、喷塑等。
表面处理应均匀、光滑，不得有气泡、剥落、漏镀等缺陷。
5. 试验方法套筒联轴器应按照以下方法进行试验：（1）外观检查：对套筒联轴器的外观进行检验，表面应光滑、无毛刺、无变形等缺陷；（2）尺寸检查：对套筒联轴器的尺寸进行测量，应符合设计图样和本标准的规定；（3）强度试验：通过静扭试验和疲劳试验等方法对套筒联轴器的强度进行检验；（4）传动效率测试：通过传动效率测试装置对套筒联轴器的传动效率进行测试；（5）减震性能测试：通过减震性能测试装置对套筒联轴器的减震性能进行测试；（6）噪声测试：通过噪声测试装置对套筒联轴器的噪声水平进行测试。
6. 检验规则套筒联轴器应按照以下规则进行检验：（1）出厂检验：每批套筒联轴器均应进行出厂检验，检验项目包括外观、尺寸、材料和热处理等；（2）型式检验：每半年应进行一次型式检验，检验项目包括强度试验、传动效率测试、减震性能测试和噪声测试等；（3）抽样检验：按照一定的抽样比例对套筒联轴器进行抽样检验，检验项目应包括本标准规定的所有项目。
联轴器的类型及特点
（二）有弹性元件联轴器6、星形弹性联轴器结构：两个半联轴器上均制有凸牙，用橡胶等材料制成星形弹性元件，放置在两半联轴器的凸牙之间。工作时，星形弹性元件受压冰传递扭矩。应用范围：允许两轴的相对径向位移约为：0.2 mm，偏角位移约为：1˚- 30’
四、挠性联轴器
（二）有弹性元件联轴器7、其它金属弹性元件的挠性联轴器
（一）无弹性元件联轴器4、滚子联轴器结构：利用一条公用的双排链条同时与两个齿数相同的并列链轮啮合来实现两半链轴器的联接。特点：结构简单、尺寸紧凑、质量小、装拆方便、维修容易、成本低廉。优点：结构简单、尺寸紧凑、质量小、装拆方便、维修容易、成本低廉，有一定的补偿性能和缓冲性能。缺点：因链条的套筒与链轮之间存在间隙，不适于逆向传动和启动频繁或立式轴传动。同时受离心力的影响不适于高速传动。
α
y
四、挠性联轴器
（一）无弹性元件联轴器3、滑块联轴器结构：与十字滑块联轴器结构相似，只是沟槽很宽，中间为不带凸牙的方形滑块，其材料为夹布胶木。工作特点：由于中间滑块质量小，且有弹性，故允许较高的极限转速。优点：结构简单、尺寸紧凑。应用：适用于小功率，高转速而无剧烈冲击的场合。
四、挠性联轴器
1、套筒联轴器
三、刚性联轴器
结构：用一个套筒通过键将两轴联接在一起。用紧定螺钉来实现轴向固定。
套筒联轴器
型式：
半圆键
普通平键
特点：结构简单、使用方便、传递扭矩较大，但不能缓冲减振 。
应用：用于载荷较平稳的两轴联接 。
2、凸缘刚性联轴器
结构：半联轴器通过键与轴相联，用螺栓将两个半联轴器的凸缘联接在一起。
型式：
有对中榫的凸缘联轴器
普通凸缘联轴器
---靠铰制孔螺栓对中。
联轴器带夹套的作用
联轴器带夹套的作用
联轴器带夹套的作用主要有以下几点：
1. 联轴器带夹套环的结构具有两个带凹形爪和高同心度的联轴器套筒，这有助于实现轴之间的稳定连接和传递扭矩。
2. 联轴器套筒的材料选择为高强度铝制或钢制，这取决于系列的不同，提供了足够的强度和耐久性。
3. 联轴器带夹套环的设计允许在轴之间存在对中误差或相对位移的情况下，通过夹套环的夹紧力和摩擦力来补偿这些误差和位移，避免或减轻附加载荷，从而保护设备免受损害。
请注意，具体的联轴器带夹套的作用可能会因联轴器的类型、设计以及应用场景的不同而有所差异。
因此，在实际应用中，需要根据具体情况进行选择和使用。
套筒联轴器的结构及特点.
套筒联轴器的结构及特点
作业： 套筒联轴器用于 场合。（多选题） A、低速、轻载、无冲击载荷 B、两轴要严格对中 C、工作平稳 D、小尺寸轴 E、高速重载
套筒联轴器的结构及特点
键的形式可以半圆键和普通平键。 JB/T 11058-2010规定了冶金设备用FQT型套 筒联轴器结构型式、主要尺寸和技术要求、检验 规则、标志、包装和贮存等。 传递转矩：1400 N.m～125000N.m，角向位 移≤3°，适应环境温度-30℃～+300℃。
套筒联轴器的结构及特点 特点：
敬请观看我的其它微课！
套筒联轴器的 结构及特点
作者：韦志钢 单位：浙江工贸职业技术学院
所属学科：工科 课程：激光设备机械设计基础
专业：光机电应用技术 适用对象：光机电应用技术专业的学生
套筒联轴器的结构及特点 教学目标：
了解套筒联轴器的结构及特点
套筒联轴器的结构及特点
结构： 套筒联轴器是利用公用套筒，并通过键、花 键或锥销等刚性联接件，以实现两轴的联接。 用键联接可以传递较大扭矩，但要用紧定螺 钉作轴向固定。 用销轴联接传递较小扭矩。
联轴器
模块十三联轴器、离合器和制动器在生产、生活中，有许多机器设备需要利用联轴器、离合器或制动器才能保证正常工作．如卷扬机、汽车、运输机械、重型机械等项目一联轴器的结构、特点及应用项目目的：了解联轴器的功用、结构特点及应用项目内容：联轴器是机械传动中的常用部件，其功用是连接两传动轴，使其一起转动并传递转矩，有时也可作为安全装置。
例如卷扬机传动系统中，联轴器将电动机轴与减速器连接起来并传递转矩及运动。
用联轴器连接的两传动轴在机器工作时不能分离，只有在机器停止运转后，用拆卸的方法才能将它们分开。
联轴器按结构特点的不同，可分为刚性联轴器和挠性联轴器两大类。
挠性联轴器可分为无弹性元件联轴器和有弹性元件联轴器两类。
常用联轴器的类型、结构特点及应用见表13—1。
表13-1 常用联轴器的类型、结构特点及应用凸缘联轴器个上凹而对中。
简单，方便，较大的转矩。
适对中性好、速、及的场合套筒联轴器单，小，的时移动。
于较小的场合，被直径一般60弹联万向联轴器轴的角位移，递转矩较大，但产载荷，不平稳。
成对使用，泛用于汽车、拖属中滑块联轴器齿轮联轴器具补偿性，有综合位移。
可在高速、载工作，正频率高、频繁的场合弹联结联轴器相似，只橡的了连接螺栓。
制造容易、装方便、较低，寿命短。
于载荷平稳，启动频繁，速中、场合弹联轴器简单，制造容易，护方便。
于量较大、转的载的场合项目二离合器项目目的：了解联轴器的功用、结构特点及应用项目内容：在机器运转过程中，用联轴器连接的两轴不能分开，所以在一些应用中会受到制约。
例如汽车从启动到正常行驶过程中，需要根据具体情况换挡变速，为保持换挡时的平稳，减少冲击和振动，需要暂时断开发动机与变速箱的连接，待换挡变速后再逐渐接合。
显然，联轴器不能满足这种要求。
若采用离合器即可解决这个问题，离合器类似开关，能方便地接合或断开动力的传递。
与联轴器相同，离合器主要用来连接两轴，使其一起转动并传递转矩。
但用离合器连接的两轴，在机器运转过程中可以随时进行接合或分离。
套筒联轴器标准
套筒联轴器标准套筒联轴器作为一种机械连接装置，广泛应用于工业生产领域。
为了确保各个厂家生产的套筒联轴器在尺寸、材质、性能等方面保持一致，人们普遍采用套筒联轴器标准。
本文将介绍套筒联轴器标准的背景、制定过程以及其在实际应用中的重要性。
一、套筒联轴器标准的背景套筒联轴器作为一种重要的机械传动装置，广泛应用于各个领域的机械与设备中。
然而，在不同厂家生产的套筒联轴器之间存在尺寸、材质等方面的差异，这给用户选择和使用带来了一定的困扰。
为了消除这种困扰，规范套筒联轴器的生产和使用，套筒联轴器标准应运而生。
二、套筒联轴器标准的制定过程套筒联轴器标准的制定是一个复杂而系统的过程，需要经过多个环节和多方的参与。
下面是套筒联轴器标准制定的一般流程：1.需求调研：通过与用户、生产厂家、研发机构等多方进行广泛的交流与调研，了解套筒联轴器的使用环境、重要参数等需求信息。
2.制定标准：根据需求调研的结果，制定套筒联轴器的技术规范、尺寸要求、材质标准等。
这些标准需要符合相关的国家和行业标准，确保套筒联轴器的性能和使用安全。
3.标准评审：将制定的标准提交给相关的专家和组织进行评审，包括对标准的科学性、可行性、实用性等方面进行评价和改进。
4.发布标准：经过评审通过后，将套筒联轴器标准正式发布，并向社会公布。
同时，组织相关的培训和宣传活动，提高标准的认知度和应用程度。
三、套筒联轴器标准的重要性套筒联轴器标准在实际应用中具有重要的意义和价值。
主要体现在以下几个方面：1.提高互换性：套筒联轴器标准规定了尺寸、材质等方面的要求，使得不同厂家生产的套筒联轴器之间具有较高的互换性。
用户可以更加灵活地选择和替换套筒联轴器，提高设备的维修效率。
2.确保安全性：套筒联轴器标准对套筒联轴器的承载能力、使用条件等进行了严格的规定，以确保其在工作过程中具有足够的强度和可靠性。
这对于保障设备的安全运行具有重要作用。
3.推动技术进步：套筒联轴器标准不仅规定了基本的技术要求，还会根据科技进步的需要不断进行更新和完善。
套筒联轴器的结构及特点课件
02
套筒器的构
固定式套筒联轴器结构
总结词
固定式套筒联轴器结构简单，由两个半联轴器和一个套筒组成，通过键传递扭矩。
详细描述
固定式套筒联轴器主要用于连接两个同轴线转子，通过套筒将两个半联轴器连接 在一起，传递扭矩。这种结构的套筒联轴器结构简单，制造方便，使用广泛。
分离式套筒联轴器结构
总结词
分离式套筒联轴器由两个半联轴器和两个套筒组成，通过螺 栓连接。
分离式套筒联轴器的应用
结构简单、拆装方便、传递扭矩大、精度高
分离式套筒联轴器由两个半联轴器和两个套筒组成，通过螺栓连接，拆装方便，传递扭矩大，精度高，适用于高转速、大扭 矩的机械设备，如风力发电机组等。
半联轴器式套筒联轴器的应用
结构简单、成本低、传递扭矩大、对中性好
半联轴器式套筒联轴器由一个半联轴器和一个套筒组成，通过键与轴连接，传递扭矩大，对中性好， 适用于中等转速、中等扭矩的机械设备，如电机、减速机等。
分离式套筒联轴器的特点
可快速拆卸
适用范围广
分离式套筒联轴器的两个半联轴器可以快 速拆卸，方便维护和更换。
分离式套筒联轴器适用于各种转速和扭矩 的场合，能够满足不同工况的需求。
精度较高
成本较高
分离式套筒联轴器通常采用高精度加工和 装配，能够保证较高的对中精度和旋转精度。
分离式套筒联轴器的制造成本相对较高， 因为其结构较为复杂，需要高精度的加工 和装配。
详细描述
分离式套筒联轴器主要用于连接两个不同轴线或轴线倾斜的 转子，通过两个套筒将两个半联轴器连接在一起，传递扭矩。 这种结构的套筒联轴器能够补偿转子间的相对位移，减少振 动和噪音。
半联轴器式套筒联轴器结构
总结词
半联轴器式套筒联轴器由一个半联轴 器和两个套筒组成，通过键传递扭矩。
联轴器的基础知识大全
联轴器的基础知识大全在工作过程中，使两轴始终处于联接状态的称联轴器。
一、联轴器2•功用联轴器通常用来联接两轴并在其间传递运动和转矩；具有吸收振动和缓和冲击的能力：可以作为一种安全装置用来防止被联接件承受过大的载荷，起到过载保护的作用：用联轴器联接轴时只有在机器停止运转，经过拆卸后才能使两轴分离。
2•分类要求固左联轴器：要求被联接的两轴中心线严格对中；可移式联轴器：允许两轴有一泄的安装误差。
弹性联轴器：苴中的弹性元件材料不同'能在一定范用内补偿两轴线间的位移，还有缓冲减震的作用。
5位移补偿联轴器所联接的两轴，由于制造及安装误差、承载后的变形、轴承磨损、回转零件不平衡以及温度变化的影响，两轴的轴线往往存在着某种程度的相对位移与偏斜；联轴器要从结构上采取各种不同的措施，使联轴器具有补偿各种偏移量的性能，否则就会在轴、联轴器、轴承设计中引起附加载荷，导致工作情况恶化。
两轴间的位移种类有：轴向位移、径向位移、偏角位移和综合位移。
二、固定式刚性联轴器[•结构特点A.结构简单丿维护方便，能传递较大的扭矩：B.但对被联接的两轴间的相对位移缺乏补偿能力；C对两轴的对中性要求很髙，若两轴线发生相对位移丿就会在轴、联轴器和轴承上引起附加载荷和严重磨损，严重影响轴与轴承的正常工作；此外，在传递载荷时不能缓和冲击和吸收振动。
2•应用场合低速、大转矩、载荷平稳、短而刚性好的轴的连接5种类凸缘联轴器和套简联轴器两种。
4•凸缘联轴器结构特点A.组成：两个带凸缘的半联轴器和一组螺栓：B.工作原理：两个带凸缘的半联轴器用键分别于两轴连接，然后用螺栓把两个半联轴器连接成一体，以传递运动和转矩。
C对中方式：丄、通过分别具有凸肩和凹槽的两个半联轴器的相互嵌合来对中，半联轴器采用普通螺栓联接；（靠预紧普通螺栓在凸缘边接触表而产生的摩擦力传递力矩：用钱制孔螺栓对中，靠螺杆承受挤压与剪切传递力矩。
）2、两个半联轴器都制出凸肩，共同与一个剖分环配合而实现对中。
