CFG桩施工方案(2号楼)

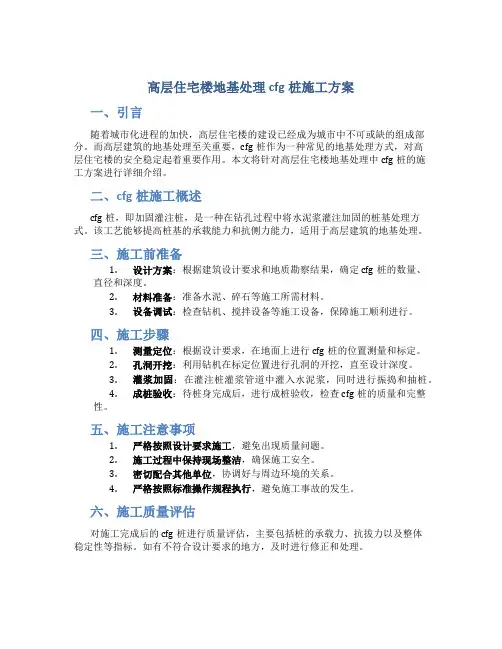

高层住宅楼地基处理cfg桩施工方案
高层住宅楼地基处理cfg桩施工方案一、引言随着城市化进程的加快，高层住宅楼的建设已经成为城市中不可或缺的组成部分。
而高层建筑的地基处理至关重要，cfg桩作为一种常见的地基处理方式，对高层住宅楼的安全稳定起着重要作用。
本文将针对高层住宅楼地基处理中cfg桩的施工方案进行详细介绍。
二、cfg桩施工概述cfg桩，即加固灌注桩，是一种在钻孔过程中将水泥浆灌注加固的桩基处理方式。
该工艺能够提高桩基的承载能力和抗侧力能力，适用于高层建筑的地基处理。
三、施工前准备1.设计方案：根据建筑设计要求和地质勘察结果，确定cfg桩的数量、直径和深度。
2.材料准备：准备水泥、碎石等施工所需材料。
3.设备调试：检查钻机、搅拌设备等施工设备，保障施工顺利进行。
四、施工步骤1.测量定位：根据设计要求，在地面上进行cfg桩的位置测量和标定。
2.孔洞开挖：利用钻机在标定位置进行孔洞的开挖，直至设计深度。
3.灌浆加固：在灌注桩灌浆管道中灌入水泥浆，同时进行振捣和抽桩。
4.成桩验收：待桩身完成后，进行成桩验收，检查cfg桩的质量和完整性。
五、施工注意事项1.严格按照设计要求施工，避免出现质量问题。
2.施工过程中保持现场整洁，确保施工安全。
3.密切配合其他单位，协调好与周边环境的关系。
4.严格按照标准操作规程执行，避免施工事故的发生。
六、施工质量评估对施工完成后的cfg桩进行质量评估，主要包括桩的承载力、抗拔力以及整体稳定性等指标。
如有不符合设计要求的地方，及时进行修正和处理。
七、总结通过本文的详细介绍，我们对于高层住宅楼地基处理中cfg桩的施工方案有了深入的了解。
在实际施工中，要严格按照设计要求和操作规程执行，确保高层建筑地基的安全稳定。
希望本文能为相关从业人员提供一定的参考价值。
以上便是高层住宅楼地基处理cfg桩施工方案的相关介绍，希望对您有所帮助。
CFG桩施工方案
CFG桩施工方案一、前期准备工作：1.桩基设计：根据工程设计要求，确定CFG桩的尺寸、数量和布置方式，并进行桩基承载力计算。
2.技术交底：对施工人员进行CFG桩施工技术交底，包括工艺流程、施工要求、安全注意事项等。
3.施工准备：准备好施工所需的材料和设备，包括水泥、砂石、搅拌车、钻孔机等。
二、施工工艺流程：1.钻孔准备：按照设计要求，在预定位置进行探土勘察，确定地层情况，并进行钻孔机的基础调变、密针、首桩定位等准备工作。
2.钻孔施工：根据设计要求，在钻孔机的引导下，进行CFG桩的钻孔施工。
钻孔过程中要进行钻孔土样取样和地层检测，确保钻孔质量。
3.注浆施工：完成钻孔后，进行清孔和灌浆。
清孔工艺包括土层清孔和清水清孔，保证孔壁无杂质。
灌浆工艺包括注浆材料的配置、注浆机的操作和注浆量的控制。
4.桩身灌注：在注浆完成后，进行CFG桩的桩身灌注。
灌注工艺包括模具搭设、混凝土调配、搅拌车输送混凝土等操作。
5.桩顶整平：在CFG桩的桩身灌注后，进行桩顶的整平工作。
整平工艺包括利用玻璃平板检验桩顶平整度，调整灌注混凝土量，保证桩顶平整。
6.养护工作：完成养护工作，保证CFG桩的混凝土强度和桩身质量。
养护工艺包括喷水、覆盖塑料布等措施。
三、施工安全措施：1.施工区域划定：在施工过程中，划定施工区域，设置警示标志并进行现场防护，确保施工区域的安全性。
2.作业人员安全：对施工作业人员进行安全教育培训，强调作业时的安全事项和注意事项，并配备必要的个人防护装备。
3.设备安全：对施工设备进行定期检查和维护，确保设备的安全可靠性。
在施工过程中，遵守设备操作规程，确保设备的正常运行和作业安全。
4.防火防爆措施：在施工现场的周围设置灭火器材和防爆设备，对易燃易爆物品进行专门储存和管理，确保施工现场的防火防爆安全。
四、施工质量控制：1.施工记录：在施工过程中，做好施工记录，包括每一道工序的施工日期、施工人员、施工设备、施工材料、施工质量等等。

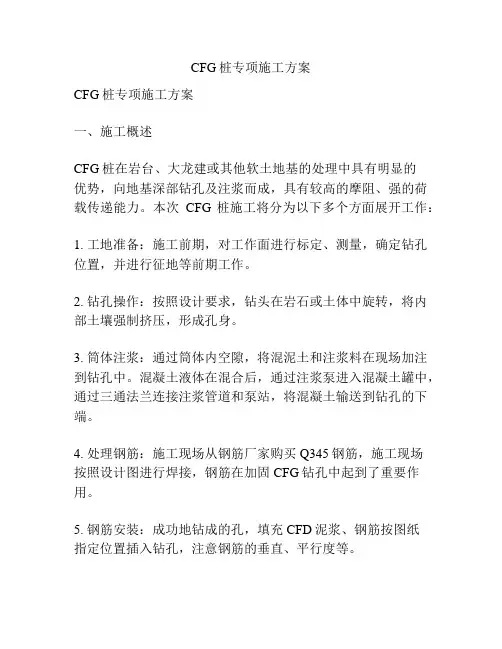

CFG桩专项施工方案
CFG桩专项施工方案CFG桩专项施工方案一、施工概述CFG桩在岩台、大龙建或其他软土地基的处理中具有明显的优势，向地基深部钻孔及注浆而成，具有较高的摩阻、强的荷载传递能力。
本次CFG桩施工将分为以下多个方面展开工作：1. 工地准备：施工前期，对工作面进行标定、测量，确定钻孔位置，并进行征地等前期工作。
2. 钻孔操作：按照设计要求，钻头在岩石或土体中旋转，将内部土壤强制挤压，形成孔身。
3. 筒体注浆：通过筒体内空隙，将混泥土和注浆料在现场加注到钻孔中。
混凝土液体在混合后，通过注浆泵进入混凝土罐中，通过三通法兰连接注浆管道和泵站，将混凝土输送到钻孔的下端。
4. 处理钢筋：施工现场从钢筋厂家购买Q345钢筋，施工现场按照设计图进行焊接，钢筋在加固CFG钻孔中起到了重要作用。
5. 钢筋安装：成功地钻成的孔，填充CFD泥浆、钢筋按图纸指定位置插入钻孔，注意钢筋的垂直、平行度等。
6. 浇筑混凝土：混凝土浇筑前检查孔口的防漏措施及状况、钢筋与模板的位置是否达到了规定要求、支撑支架的位置及状态等。
7. 结构处理：混凝土搅拌站需要按CFD桩的要求混铸出一定规格的混凝土进行浇筑，并且在得到混凝土的同时正要注意的是混凝土的加水量和掺沙量的确定。
8. 现场考核：施工完成，结合工作实际情况，对施工品质、施工安全等进行考核与评价，总结施工经验，对施工中存在的问题提出改进意见，以提升工程施工质量。
二、施工准备1. 施工单位必须维护标准的安全生产观念，按照危险源识别、评估和控制的原则，采取相应措施确保施工过程和施工现场的安全。
2. 施工现场的设备和器具应经过检查和审批，并具有相应的合格证明，施工工作的人员需要经过合格的安全培训。
3. 施工现场设备的合理配置以及设备的保养、维护、检测和修理工作的计划、程序、方法及责任必须得到明确。
4. 参照施工图纸和设计规范，建立基坑支护、防止掉方、防止坍降、控制爆炸等安全预警项目。
5. 施工现场必须配备双层工棚及配备了测量仪器，确保施工过程的检测精度，避免过度调整及误差。
(整理)CFG桩接桩施工方案.
CFG桩接桩施工方案
一、工程概况
本工程本工程为冠亚·尚成国际C区商务楼C-1、C-2栋工程，建设地点在柳州市跃进路88号，采用地基处理（CFG）桩，工程设计桩数为311根。
根据本工程的《岩土工程勘察报告》及设计图纸，处理后复合地基承载力特征值fak=240Kpa，CFG桩置换率为8.7％。
设计有效桩长不小于9.0m，地基处理（CFG）桩设计桩径为500mm，桩端置于第③层坚硬状红粘土中，并进入第③层坚硬状红粘土不少于2m，桩身混合料抗压强度为15MPa（C15）。
地质情况详见《岩土工程勘察报告》。
二、基坑开挖情况：
在基坑开挖过程中，当基底开挖至设计标高87.20m(黄海高程)发现少量CFG 桩桩顶标高低于设计标高，低于设计基槽底100～500mm不等，为确保工程质量，需查明原因，防止因土洞或孔隙因素导致砼流失，从而导致桩顶下沉而影响工程质量安全的现象。
三、桩顶标高低于设计标高原因分析
经现场踏勘并查阅原土方工程竣工图等资料综合分析判定，出现上述情况主要为如下一个方面因素所致：
由于施工过程中机械开挖，有少量桩头在机械开挖土方时被碰断，使桩顶面标高低于设计标高，需进行接桩处理。
四、接桩处理方法：
CFG桩桩顶标高未能达到设计标高的桩体，按如下方法进行处理：
1、先把桩顶表面揭露完整；并使揭露出的孔径及桩面直径均不得小于
500mm。
2、清除表面松散砼后，剔平、凿毛桩面砼，并将桩表面砼清理干净。
3、
4、按上述方法处理后，再浇注高一级配砼（C20）接桩至褥垫层底面，
加大为800mm×800mm。
地基处理设计单位批复意见：
项目负责人：审核：
年月日。

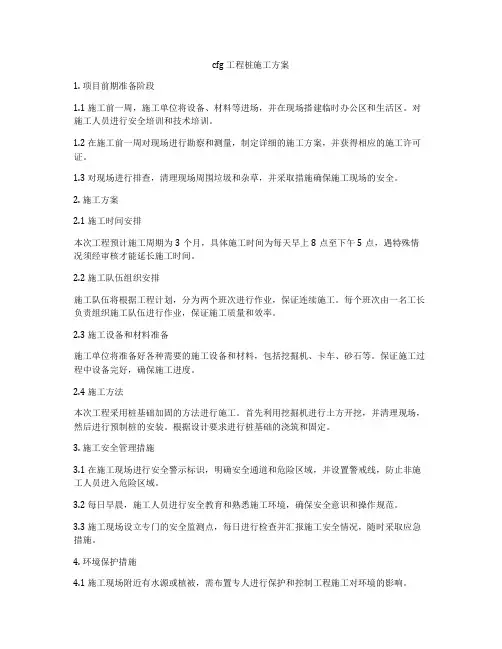

cfg工程桩施工方案
cfg工程桩施工方案1. 项目前期准备阶段1.1 施工前一周，施工单位将设备、材料等进场，并在现场搭建临时办公区和生活区。
对施工人员进行安全培训和技术培训。
1.2 在施工前一周对现场进行勘察和测量，制定详细的施工方案，并获得相应的施工许可证。
1.3 对现场进行排查，清理现场周围垃圾和杂草，并采取措施确保施工现场的安全。
2. 施工方案2.1 施工时间安排本次工程预计施工周期为3个月，具体施工时间为每天早上8点至下午5点，遇特殊情况须经审核才能延长施工时间。
2.2 施工队伍组织安排施工队伍将根据工程计划，分为两个班次进行作业，保证连续施工。
每个班次由一名工长负责组织施工队伍进行作业，保证施工质量和效率。
2.3 施工设备和材料准备施工单位将准备好各种需要的施工设备和材料，包括挖掘机、卡车、砂石等。
保证施工过程中设备完好，确保施工进度。
2.4 施工方法本次工程采用桩基础加固的方法进行施工。
首先利用挖掘机进行土方开挖，并清理现场，然后进行预制桩的安装。
根据设计要求进行桩基础的浇筑和固定。
3. 施工安全管理措施3.1 在施工现场进行安全警示标识，明确安全通道和危险区域，并设置警戒线，防止非施工人员进入危险区域。
3.2 每日早晨，施工人员进行安全教育和熟悉施工环境，确保安全意识和操作规范。
3.3 施工现场设立专门的安全监测点，每日进行检查并汇报施工安全情况，随时采取应急措施。
4. 环境保护措施4.1 施工现场附近有水源或植被，需布置专人进行保护和控制工程施工对环境的影响。
4.2 在施工结束后，对现场进行清理和修复，保证现场环境无任何破坏。
5. 施工结束后的验收和总结5.1 施工结束后，对工程进行验收，确保工程质量符合设计要求。
5.2 对整个施工过程进行总结，进行施工管理、技术、质量和安全等方面经验和教训的总结。
5.3 完成施工总结报告，包括施工过程中出现的问题和解决方案，为后续工程施工提供参考。
5.4 梳理和整理施工文件和资料。
桩基补桩头、桩头处理方案较全面
CFG桩补桩施工方案编制：审核：赵江审批：二〇一三年六月十三日CFG桩补桩方案一、编制原因我单位施工的888881#、2#、5#、6#楼桩基工程。
地基采用CFG复合地基，筏板基础。
土方开挖后，有个别桩浅部断桩，针对个别断桩进行补桩。
二、施工准备1、人员组织现场总负责人（项目经理）：现场施工负责人：赵江龙现场安全负责人：现场技术负责人：现场质量负责人：3、混凝土供应混凝土由商品混凝土拌合站集中拌合，混凝土罐车运输。
三、施工工艺1、桩头土开挖将桩周围土开挖成下口直径500mm、上口直径700mm的圆坑，坑底高程至断桩处桩头以下5cm，人工夯击密实。
2、桩头处理将桩头凿至新鲜混凝土面，桩顶面大致水平，将桩头混凝土凿毛，清理干净，不得有泥土存在，将坑底混凝土碴清出坑外。
3、混凝土浇筑用比桩混凝土高一标号的混凝土浇筑至桩顶设计高程+5cm。
混凝土拌合站集中拌合，混凝土罐车运输，人工装入基坑，用50振动棒分层振捣密实，分层厚度不得大于50cm。
CFG桩补桩示意图见图1图1 CFG桩补桩示意图四、工艺要点1、基坑开挖完成后底部必须夯击密实。
2、浇筑混凝土前必须保证桩头顶面干净，无碎渣、尘土。
3、浇筑混凝土前必须在桩头顶面洒水，保证桩头湿润。
4、混凝土浇筑完成后顶面覆盖塑料薄膜，上面加土覆盖。
五、质量保证措施1、施工技术三级交底工程开工之前，由项目部工程部向项目队工程部进行施工技术交底，项目队工程部向施工队队长、技术员进行施工技术交底，施工队长、技术员向工班长、施工工人进行施工技术交底。
施工队向工班长进行交底时，项目队工程部派人参加，对施工交底内容进一步解释，说明，使每位施工工人都能熟练掌握施工技术要点。
2、加强施工阶段的质量控制严格按照施工方案中的路堑开挖施工方法、工艺要点、施工注意事项、质量标准和质量保证措施搞好施工各阶段中的质量控制工作，有关人员各负其责，逐项逐级把好关，以确保施工阶段的质量控制有序。
3、加强质量检查每道工序完成后，报现场技术员经自检合格后报监理工程师检验，监理工程师检验合格并同意后方可进行下道工序施工，混凝土浇筑期间现场技术员全过程旁站。
CFG桩基施工方案
CFG桩基施工方案
CFG桩基施工方案是指通过现场钢筋和混凝土浇筑方式建造CFG桩基的工程施工方案。
以下是一个基本的CFG桩基施工方案：
1. 地面处理：清理工地，拆除堆放在施工区域的杂物和障碍物，平整地表，并进行地
面基础处理。
2. 钢筋制作：根据设计图纸的要求，进行钢筋的制作。
按照CFG桩基的要求，钢筋应具有一定的强度和韧性。
3. 桩基钻孔：根据设计要求，在预定的位置和尺寸上进行桩基的钻孔。
钻孔的深度和
直径应符合设计要求。
4. 清孔和灌浆：在钻孔过程中，要及时进行清孔，清除孔内的淤泥和杂物。
清孔后，
使用特定配方的灌浆材料进行灌浆，以提高桩基的强度和稳定性。
5. 竖立钢筋笼：在钻孔孔内安装预制的钢筋笼，根据设计要求调整钢筋笼的位置和垂
直度。
钢筋笼的连接应牢固可靠。
6. 混凝土浇筑：在钢筋笼周围用合适的腾挪工具，将混凝土均匀地倒入孔洞中。
浇筑
时要注意避免混凝土中产生空隙和坍塌。
7. 压实和养护：混凝土浇筑完成后，采取相应的压实措施，确保桩基的密实度。
然后
进行养护，保持湿润状态，直至混凝土达到预定强度。
8. 完工验收：对施工的CFG桩基进行验收，检查桩基的尺寸、垂直度和强度等指标是否符合设计要求。
完成验收后，方可进行下一步的施工工作。
需要注意的是，具体的施工方案应根据实际工程情况和设计要求进行制定，确保施工安全和质量。
CFG桩施工方案
CFG桩施工方案一、施工准备1、施工前需挖除地表植物根系并将场地整平，整平标高=设计桩顶标高＋0.5m，地表碾压至K30≥60Mpa/m。
2、对场地内地表水，地下水及施工用水水质进行取样复测，不得使用有侵蚀性水作为施工用水。
3、施工前需根据相关专业设计文件对路基范围内的管线进行核实和迁改，对没有迁改而施工中又可能对其造成影响的管线，须注意加强施工防护。
4、试验室根据设计和规范要求，对CFG桩用原材料进行取样分析，进行室内配合比试验，确定混合料的配比，要求桩体混合料试块（边长15cm）标准养护28天立方体抗压强度不小于20Mpa。
5、施工前需进行成桩工艺性试验（每工点不少于2根），以复核地质资料以及设备、工艺、施打顺序是否适宜，确定配合比、塌落度、搅拌时间、拔管速度等各项工艺参数。
试验桩竖向全长钻取芯样，检查桩身混凝土密实度、强度和桩身垂直度，根据发现问题，修改施工工艺或桩体材料配合比重新试验至满足要求并报监理单位确认后方可施工。
二、施工方法1、CFG桩施工采用长螺旋钻孔、管内泵压送混合料成桩方法。
施工设备采用长螺旋钻机、混凝土泵和电子计量拌合站。
2、CFG桩施打顺序采用横向从线路中心向两侧顺序横向推进，纵向从有结构物或分界点顺线路方向纵向推进。
3、钻机就位后，用钻机塔身的前后和左右的垂直标杆检查塔身导杆,校正位置,使钻杆垂直对准桩位中心,确保CFG桩垂直度容许偏差不大于1%。
桩位容许偏差不大于50mm。
4、钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。
先慢后快，如发现钻杆摇晃或难钻时放慢进尺。
钻头到达设计桩长预定标高时，于动力头底面停留位置相应的钻机塔身处作醒目标记，作为施工时控制桩长的依据。
5、CFG桩成孔到设计标高后，停止钻进，开始泵送混合料，混合料须按设计配合比经搅拌机拌和，塌落度、搅拌时间需按工艺性试验确定的参数进行控制，且拌和时间不得小于60S，搅拌的混合料必须保证混合料圆柱体能顺利通过刚性管、高强柔性管、弯管和变径管而到达钻杆芯管内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
临汾市水云间住宅小区2#楼地基处理（CFG桩）工程施工组织设计山西索力得建设工程有限公司二〇一二年四月二十四日施工单位：山西索力得建设工程有限公司项目经理：王杰敏项目工程师：郑顺朝编写：孟永国校对：郑顺朝审核：王杰敏目录第一节工程概况 .................................................................................................................... - 6 -一、项目概况 .................................................................................................................... - 4 -二、设计概述 .................................................................................................................... - 4 -三、工程地质 .................................................................................................................... - 4 -四、编制依据 .................................................................................................................... - 5 - 第二节施工部署及施工方案................................................................................................... - 6 -一、施工部署 .................................................................................................................... - 6 -1、项目班子人员组成 ................................................................................................. - 6 -2、项目技术工人配备 ................................................................................................. - 6 -二、施工方案 .................................................................................................................... - 8 -（二）工艺流程........................................................................................................ - 10 - （三）施工工艺原理................................................................................................. - 10 - （四）施工工艺及技术要求 ...................................................................................... - 10 - 第三节施工机械设备 ........................................................................................................... - 15 - 第四节施工进度计划 ............................................................................................................. - 6 -一、工程材料需用及进场计划.......................................................................................... - 24 -二、工程材料检（试）验计划.......................................................................................... - 24 -三、施工进度计划 ........................................................................................................... - 17 -第五节质量保证措施 ........................................................................................................... - 18 -一、我公司质量方针及质量目标 ...................................................................................... - 18 -二、质量控制措施 ........................................................................................................... - 18 -1、建立完善的质量保证体系..................................................................................... - 18 -2、严格进行图纸会审 ............................................................................................... - 18 -3、严格测量放线复核制............................................................................................ - 19 -4、严格原材料控制................................................................................................... - 19 -5、严格控制混合料配制质量..................................................................................... - 19 -6、严格控制成孔及成桩工序..................................................................................... - 19 -7、严格坚持隐蔽工程验收和建设单位工程师清验制.................................................. - 20 -8、及时准确填写施工记录 ........................................................................................ - 20 -三、岗位责任制............................................................................................................... - 20 - 第六节安全技术措施及现场文明施工措施............................................................................ - 22 -一、安全技术措施 ........................................................................................................... - 22 -1、施工入口安全设置 ............................................................................................... - 22 -2、安全技术交底及安全组织..................................................................................... - 23 -3、施工现场安全措施 ............................................................................................... - 24 -二、现场文明施工措施 .................................................................................................... - 24 -第一节工程概况一、项目概况1、本工程为临汾市水云间住宅小区2#楼地基处理（CFG桩）工程。
建设地点位于临汾市尧都区河西新城，滨河西路以西，马务村以东，规划七路以北。
2、桩基采用CFG桩复合地基。
二、设计概述１、本工程地基处理采用CFG桩复合地基。
