海康硬盘录像机操作说明
海康系列硬盘录像机常用设置与操作
海康系列硬盘录像机常用设置与操作1. 如何使用遥控？对准DVR面板，在遥控器上操作A、按设备键B、输入设备号88（默认设备号为88，可在主菜单-本地显示进行修改）C、按确认键如果遥控器配置成功，硬盘录像机前面板上的状态灯变为绿色。
再次按下设备键，停止遥控控制。
每次DVR重新上电后，遥控器需再次配置方可使用。
2. 为什么新机器开机后会有“嘀－嘀－嘀－嘀嘀”的声音，如何清除？原因1：机器没有装硬盘；2：机器装了硬盘但没有进行格式化；3：硬盘坏。
清除办法：1：如果不需要装硬盘，请到主菜单-异常处理中，把硬盘错这个异常类型的声音告警打“×”；2：如果装了硬盘，请到主菜单-管理工具-硬盘管理中，把硬盘格式化；3：仍未解决，可能是硬盘坏，请更换硬盘。
3. 如何设置7×24小时自动录像？①进入主菜单-录像设置，选择录像通道，在开启录像选项后打“√”；②进入设置，在全天录像选项后打“√”设置录像类型为定时；③将复制该设置至：星期一中的星期一改成全部，点击复制，确定复制成功；④点击确定保存设置，并退出设置到录像设置界面。
⑤在录像设置界面中，把本通道录像设置复制到其它通道。
⑥点击确定保存设置。
4. 如何设置录像参数，如何计算录像文件大小？常用的录像参数有码流类型、分辨率、视频帧率、位率上限和位率类型，使用中根据设备功能选定支持的码流类型与合适的分辨率（详见“各类型的对比”）；视频帧率一般为全帧率；位率类型有:定码流：按照设定的位率上限值进行压缩存储。
变码流：根据不同场景，即时自动改变录像分辨率、图像质量、码流和帧率，节省硬盘空间和网络带宽。
录像文件大小和“录像设置”中的位率大小和采用何种位率类型有关。
使用中根据所选择的分辨率来选择适当的位率大小：单通道录像文件大小（GByte）=码流(kbit/s)÷8×3600×每天录像时间(hour)÷1024÷10245. 如何设置移动侦测录像？①进入图像设置菜单界面；②选择通道号；③定义移动侦测灵敏度级别（推荐设置为“2”）；④设置移动侦测区域；⑤进入移动侦测报警处理菜单；⑥设置移动侦测的触发通道；⑦对移动侦测的处理选择布防时间，并复制到其它日期；⑧设置移动侦测处理方式；⑨保存移动侦测处理设置；⑩保存所有通道的移动侦测设置；? 在菜单录像设置界面中把开启录像状态选为“ü”，然后进入设置界面，把录像类型设置为“移动侦测”，设置好时间段并复制到不同的日期，点击“确定”保存设置。
海康系列硬盘录像机常用设置与操作
海康系列硬盘录像机常用设置与操作1.如何使用遥控？对准DVR面板，在遥控器上操作A、按设备键B、输入设备号88（默认设备号为88，可在主菜单-本地显示进行修改）C、按确认键如果遥控器配置成功，硬盘录像机前面板上的状态灯变为绿色。
再次按下设备键，停止遥控控制。
每次DVR重新上电后，遥控器需再次配置方可使用。
2.为什么新机器开机后会有“嘀－嘀－嘀－嘀嘀”的声音，如何清除？原因1：机器没有装硬盘；2：机器装了硬盘但没有进行格式化；3：硬盘坏。
清除办法：1：如果不需要装硬盘，请到主菜单-配置管理-异常配置中，把硬盘错这个异常类型的声音告警打“”；2：如果装了硬盘，请到主菜单-管理工具-硬盘管理中，把硬盘格式化；3：仍未解决，可能是硬盘坏，请更换硬盘。
3.如何设置724小时自动录像？①进入主菜单-配置管理-录像配置-录像计划（选择录像通道）-编辑计划（“√”录像计划有效）“√”；②“√”全天录像，设置录像类型为定时，星期设置为整个星期-应用-确定；③点击用应用-确定保存设置，并退出设置到录像配置界面。
④在录像配置界面中，把本通道录像设置复制到其它通道，复制至-全-复制⑤点击确定保存设置。
4.如何设置录像参数，如何计算录像文件大小？常用的录像参数有码流类型、分辨率、视频帧率、位率上限和码率类型，使用中根据设备功能选定支持的码流类型与合适的分辨率（详见“各类型的对比”）；码流类型：复合流、视频流；（一般为复合流）视频帧率：一般为全帧率；码率类型有:1、定码率：按照设定的位率上限值进行压缩存储。
2、变码率：根据不同场景，即时自动改变录像分辨率、图像质量、码流和帧率，节省硬盘空间和网络带宽。
录像文件大小和“录像设置”中的码率大小和采用何种码率类型有关。
使用中根据所选择的分辨率来选择适当的码率大小：下表是在下常见位率一个通道一个小时录像文件的大小。
单通道录像文件大小（GByte）=码流(kbit/s)83600每天录像时间(hour)102410245.如何设置移动侦测录像？①进入图像设置菜单界面；②选择通道号；③定义移动侦测灵敏度级别（推荐设置为“2”）；④设置移动侦测区域；⑤进入移动侦测报警处理菜单；⑥设置移动侦测的触发通道；⑦对移动侦测的处理选择布防时间，并复制到其它日期；⑧设置移动侦测处理方式；⑨保存移动侦测处理设置；⑩保存所有通道的移动侦测设置；在菜单录像设置界面中把开启录像状态选为“”，然后进入设置界面，把录像类型设置为“移动侦测”，设置好时间段并复制到不同的日期，点击“确定”保存设置。
海康威视硬盘录像机操作说明
海康威视硬盘录像机操作说明
海康威视硬盘录像机操作说明
1.系统时间设置：您可以在通用配置页面，（从主菜单进入
配置管理进入通用配置）对系统时间进行操作，选择【应用】，保存设置。
2.回放：鼠标操作
a: 单画面预览状态：鼠标右键菜单选择【回放】，回放当前预览通道的录像。
b：多画面预览状态：鼠标右键菜单选择【回放】，回放鼠标指针所在通道的录像。
前面板操作
a; 单画面预览状态：选择【放像】键，回放当前预览通道的录像。
b; 多画面预览状态：选择【放像】键，回放左上角第一个通道的录像。
按日历回放
回放中，在通道窗选择需要回放的通道及日期，选择暂停，停止正在回放的录像，选择开始，或在通道窗中双击有录像的日期，开始该日期内的录像回放。
3.备份：
a：进入录像备份界面（主菜单进去录像备份）。
设置查询条件，选择【备份】，进入录像查询列表界面。
b：选择需要备份的录像文件，若需要备份的录像文件进行核实，选择【播放焦点】，确定录像文件后，选择【下一步】。
C：备份录像文件。
选择【开始备份】查看备份结果。
海康威视系列硬盘录像机常用设置与操作
海康威视系列硬盘录像机常用设置与操作海康威视系列硬盘录像机常用设置与操作1. 如何使用遥控？对准DVR面板，在遥控器上操作A、按设备键B、输入设备号88（默认设备号为88，可在主菜单-本地显示进行修改）C、按确认键如果遥控器配置成功，硬盘录像机前面板上的状态灯变为绿色。
再次按下设备键，停止遥控控制。
每次DVR重新上电后，遥控器需再次配置方可使用。
2. 为什么新机器开机后会有“嘀－嘀－嘀－嘀嘀”的声音，如何清除？原因：1：机器没有装硬盘；2：机器装了硬盘但没有进行格式化；3：硬盘坏。
清除办法：1：如果不需要装硬盘，请到主菜单-异常处理中，把硬盘错这个异常类型的声音告警打“×”；2：如果装了硬盘，请到主菜单-管理工具-硬盘管理中，把硬盘格式化；3：仍未解决，可能是硬盘坏，请更换硬盘。
3. 如何设置7×24小时自动录像？①进入主菜单-录像设置，选择录像通道，在开启录像选项后打“√”；②进入设置，在全天录像选项后打“√”设置录像类型为定时；③将复制该设置至：星期一中的星期一改成全部，点击复制，确定复制成功；④点击确定保存设置，并退出设置到录像设置界面。
⑤在录像设置界面中，把本通道录像设置复制到其它通道。
⑥点击确定保存设置。
4. 如何设置录像参数，如何计算录像文件大小？常用的录像参数有码流类型、分辨率、视频帧率、位率上限和位率类型，使用中根据设备功能选定支持的码流类型与合适的分辨率（详见“各类型的对比”）；视频帧率一般为全帧率；位率类型有:定码流：按照设定的位率上限值进行压缩存储。
变码流：根据不同场景，即时自动改变录像分辨率、图像质量、码流和帧率，节省硬盘空间和网络带宽。
录像文件大小和“录像设置”中的位率大小和采用何种位率类型有关。
使用中根据所选择的分辨率来选择适当的位率大小：分辨率位率上限CIF 384K~768KbpsDCIF 512K~1Mbps4CIF 768K~2Mbps下表是在定码率下常见位率一个通道一个小时录像文件的大小。
海康威视网络硬盘录像机操作说明
海康威视收集硬盘录像机操纵解释一.开机具体开机步调如下：1.插上电源.2.打开后面板电源开关.3.装备开端启动,弹出“开机”界面.装备启动后, “电源”指导灯呈蓝色.装备启动后,可经由过程开机领导进行简略设置装备摆设,使装备正常工作.二.关机1.选择“主菜单→ 装备关机”.进入“装备关机”面,如图.2.单击“关机”,弹出提醒窗口.3.单击“是”,装备关机.三.录像设置具体操纵步调如下：1.选择“主菜单→ 录像设置装备摆设→ 筹划设置装备摆设”.进入“录像筹划”界面,如图.2.选摘要设置准时录像的通道.3.设置准时录像时光筹划表,具体操纵步调如下：选择“启用录像筹划”..解释设置完成后,该通道录像呈现7×24小时通俗录像状况,如图.若其他通道与该通道录像筹划设置雷同,单击“复制”,勾选上其他通道或IP通道,将该通道的设置复制给其他通道.图准时录像完成界面4.单击“运用”,保管设置.四. 回放：通例回放即按通道和日期检索响应的录像文件,从生成的相符前提的播放条中,依次播放录像文件.具体回放操纵步调如下：1.选择“主菜单→ 回放”.进入“通例回放”界面,如图.进入通例回放界面2.选择录像回放的通道,日历主动显示当前月份的录像情形.录像信息显示界面,如图.录像信息显示界面3.鼠标双击须要回放的日期,进入录像回放界面.录像回放界面,如图解释最大支撑16路同步回放,依据装备型号与路数的不合,回放机能不合.可拜见6技巧参数.支撑多路4倍速回放五. 备份：快速备份可快速将录像文件备份到存储装备上.具体操纵步调如下：1.选择“主菜单→ 备份→ 通例备份”.进入“录像备份”界面,如图.图录像备份界面2.选择须要备份的通道,单击“快速备份”.进入“备份”界面,如图.。

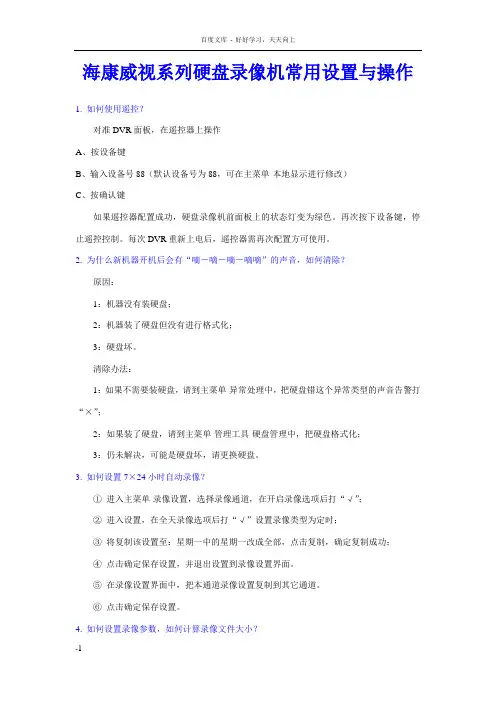

海康威视系列盘录像机常用设置与操作
海康威视系列硬盘录像机常用设置与操作1. 如何使用遥控？对准DVR面板，在遥控器上操作A、按设备键B、输入设备号88（默认设备号为88，可在主菜单-本地显示进行修改）C、按确认键如果遥控器配置成功，硬盘录像机前面板上的状态灯变为绿色。
再次按下设备键，停止遥控控制。
每次DVR重新上电后，遥控器需再次配置方可使用。
2. 为什么新机器开机后会有“嘀－嘀－嘀－嘀嘀”的声音，如何清除？原因：1：机器没有装硬盘；2：机器装了硬盘但没有进行格式化；3：硬盘坏。
清除办法：1：如果不需要装硬盘，请到主菜单-异常处理中，把硬盘错这个异常类型的声音告警打“×”；2：如果装了硬盘，请到主菜单-管理工具-硬盘管理中，把硬盘格式化；3：仍未解决，可能是硬盘坏，请更换硬盘。
3. 如何设置7×24小时自动录像？①进入主菜单-录像设置，选择录像通道，在开启录像选项后打“√”；②进入设置，在全天录像选项后打“√”设置录像类型为定时；③将复制该设置至：星期一中的星期一改成全部，点击复制，确定复制成功；④点击确定保存设置，并退出设置到录像设置界面。
⑤在录像设置界面中，把本通道录像设置复制到其它通道。
⑥点击确定保存设置。
4. 如何设置录像参数，如何计算录像文件大小？常用的录像参数有码流类型、分辨率、视频帧率、位率上限和位率类型，使用中根据设备功能选定支持的码流类型与合适的分辨率（详见“各类型的对比”）；视频帧率一般为全帧率；位率类型有:定码流：按照设定的位率上限值进行压缩存储。
变码流：根据不同场景，即时自动改变录像分辨率、图像质量、码流和帧率，节省硬盘空间和网络带宽。
录像文件大小和“录像设置”中的位率大小和采用何种位率类型有关。
使用中根据所选择的分辨率来选择适当的位率大小：分辨率位率上限CIF 384K~768KbpsDCIF 512K~1Mbps4CIF 768K~2Mbps下表是在定码率下常见位率一个通道一个小时录像文件的大小。
海康硬盘录像机操作说明.
海康硬盘录像机操作手册面板按键说明:设备前面板的按键与遥控器上的按键功能相同。
具体操作如下:按“主菜单”键进入设备主菜单界面;按“放像”快捷键进入回放操作界面;按“录像”快捷键进入手动录像操作界面;按“云台控制”快捷键进入云台控制操作界面:在进入以上菜单时需输入密码,默认的用户名:“admin”,密码:“12345”。
进入主菜单后可用设备前面板或遥控器上的“上/下/左/右”方向键移动活动框选择子菜单,选中后按“确定/ENTER”键进入下级菜单进行操作。
按“ESC”退出上一级菜单或预览界面,也可以按“PERV”直接退出到预览界面。
输入法说明:首先按“编辑”键,然后按“输入法”键进行输入法选择。
基本操作指南:1. 开机:若设备前面上的“POWER”键呈红色则说明电源接通,轻按“POWER”键,设备开始启动。
2. 预览:设备开启后直接进入预览界面(默认为各通道自动切换,此时可选择具体要监看的通道(10 路以下设备可直接按数字键进行选择,若10 路以上机器则必须同时按两个数字键才能切换到相应通道,如同时按0 2 切换到第2 通道,同时按1 2 则切换到第12 通道或者按“多画面/PREV”键进行多画面分割监看。
3. 云台控制:设备(云台控制/PTZ键,弹出登陆对话框,输入用户名与密码可进入云台控制。
在菜单操作模式下按前面板的(云台控制/PTZ键,可直接进入云台控制操作界面。
在这个操作界面上,屏幕下方有“云台控制”提示符,表明设备目前处于云台控制状态下。
4. 手动录像按设备前面板的“录像/REC”键,弹出登陆对话框,进行登陆。
进入手动录像操作界面后,在各个通道是否可以启动录像的“启/停”状态用“ON”和“OFF”标示,“ON”表示可以启用,“OFF”表示不可启用。
用户可根据自己的具体需要用“左/右”方向键移动到某通道“启/停”栏处,若此时标示为“ON”,按“确认”键就可启动该通道进行录像,同时该通道的“启/停”栏表示变为“OFF”。
海康威视网络硬盘录像机使用手册
海康威视网络硬盘录像机设备操作手册部分机型有不符合时，请予以实际机型功能为主1. 遥控器说明（部分机型没有）序号中文名称作用1 电源开启/关闭设备2 设备启用/停止使用遥控器3 数字键同前面板数字键4 编辑同前面板【编辑/光圈+】键5 输入法同前面板【输入法/焦距+】键6 录像同前面板【录像/预置点】键7 放像同前面板【放像】键8 系统信息同前面板【变倍+】键9 主口/辅口同前面板【主口/辅口】键，用于切换主辅口输出10 主菜单同前面板【主菜单/雨刷】键11 多画面同前面板【多画面/焦距-】键12 方向键、确认同前面板方向键及确认键13 云镜同前面板【云台控制/光圈-】键14 退出同前面板【退出】键15 保留16 F1 同前面板【F1】键17 镜头控制调整光圈、焦距、变倍18 F2 同前面板【F2】键在使用遥控器时，请把遥控器的红外发射端对准硬盘录像机的红外接收口，然后在遥控器上按【设备】键，接着输入要操作的那台硬盘录像机的设备号（默认的设备号为“88”，可在“本地设置”进行修改），再按遥控器上的【确认】键。
正确使用遥控器方法为：使用遥控器之前，请确认已经正确安装了电池。
在使用遥控器时，请把遥控器的红外发射端对准硬盘录像机的红外接收口，然后在遥控器上按【设备/DEV】键，接着输入要操作的那台硬盘录像机的设备号（默认的设备号为“88”，可在“本地设置”进行修改），再按遥控器上的【】键，这时，如果硬盘录像机完全接收到遥控器命令，则可以使用遥控器对该硬盘录像机进行操作了。
在整个操作过程中，硬盘录像机面板及监视器上不会有任何提示信息。
设备共有16路通道可供切换，需要切换时可用遥控器直接输入通道号。
例：在遥控器上按【0】【1】键可将画面切换至1号通道；在遥控器上按【0】【2】键可将画面切换至2号通道。
2. 输入法规则说明在菜单操作界面中，如进入编辑框（如“图像设置”内“名称”的编辑框）的编辑状态，则屏幕下方会出现如图所示的状态，按前面板的【数字键】可以在编辑框内输入数字。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海康硬盘录像机操作手册
面板按键说明：
设备前面板的按键与遥控器上的按键功能相同。
遥控器使用说明：
把遥控器对准机器前面板，按遥控器上的“设备”键，然后按“8”键两下，然后按“确定”键两下，设备前面板的“状态”灯变为绿色，这时遥控器已经可以控制设备了。
在设备处于遥控器选中状态时，按“设备/DEV”键，设备面板的“状态”灯熄灭，此时遥控器与设备的连接断开.
具体操作如下：
按“主菜单”键进入设备主菜单界面；
按“放像”快捷键进入回放操作界面；
按“录像”快捷键进入手动录像操作界面；
按“云台控制”快捷键进入云台控制操作界面：
在进入以上菜单时需输入密码，默认的用户名：“admin”，密码：“12345”。
进入主菜单后可用设备前面板或遥控器上的“上/下/左/右”方向键移动活动框选择子菜单，选中后按“确定/ENTER”键进入下级菜单进行操作。
按“ESC”退出上一级菜单或预览界面，也可以按“PERV”直接退出到预览界面。
输入法说明：首先按“编辑”键，然后按“输入法”键进行输入法选择。
基本操作指南：
1. 开机：
若设备前面上的“POWER”键呈红色则说明电源接通，轻按“POWER”键，设备开始启动。
2. 预览：
设备开启后直接进入预览界面(默认为各通道自动切换)，此时可选择具体要监看的通道（10 路以下设备可直接按数字键进行选择，若10 路以上机器则必须同时按两个数字键才能切换到相应通道，如同时按0 2 切换到第2 通道，同时按1 2 则切换到第12 通道）或者按“多画面/PREV”键进行多画面分割监看。
3. 云台控制：
设备（云台控制/PTZ）键，弹出登陆对话框，输入用户名与密码可进入云台控制。
在菜单操作模式下按前面板的（云台控制/PTZ）键，可直接进入云台控制操作界面。
在这个操作界面上，屏幕下方有“云台控制”提示符，表明设备目前处于云台控制状态下。
4. 手动录像
按设备前面板的“录像/REC”键，弹出登陆对话框，进行登陆。
进入手动录像操作界面后，在各个通道是否可以启动录像的“启/停”状态用“√”和“×”标示，“√”表示可以启用，“×”表示不可启用。
用户可根据自己的具体需要用“左/右”方向键移动到某通道“启/停”栏处，若此时标示为“√”，按“确认”键就可启动该通道进行录像，同时该通道的“启/停”栏表示变为“×”。
同样的方法启动其他通道进行录像。
若要停止某通道，选中某通道的“启/停”栏，把“×”状态用“确认”键改为“√”即可。
5. 录像回放与备份
在预览模式下按前面板的“放像/PLAY”键，进行登陆后操作。
首先在回放界面中选择要回放的目标通道号，通过“上/下”键进行选择任一通道。
“副通道”是指要两路回放时副通道与主通道同步回放，一般不选择。
“文件类型”选择默认的“全部”。
然后选择要查看录像资料的起止时间，最后移动活动框到“搜索文件”，按“确认/ENTER”键进行搜索。
若存在符合条件的录像文件，则在“录像文件列表窗口”显示文件列表。
在“录像文件列表窗口”中，使用“上/下”键将滚动条定位到要回放的那个文件，再按前面板的“确认/ENTER”键开始播放，按前面板的“ESC”键停止播放。
在回放过程中若发现某段录像需要备份出来，则在列表窗口中给需要备份的文件作上选择标记，即在列表窗口中用“上/下”键移动需要备份的那个文件，然后按前面板的“编辑/EDIT”键，此时文件的选择标记就变成了“√”，使用同样的方法对另外的要备份的文件作这样的标记，接着选择要备份的设备类型，在“存储设备”选项中选择要备份到的设备类型，移动活动框到“复制”按钮处，按前面板的“确认/ENTER”键开始备份。
在文件复制过程中，屏幕上会有“正在复制文件”的提示框。
复制完成后，屏幕上会有文件复制成功的提示框。
备份设备的中文件通过安装了专用播放器的PC 机进行播放，播放器的应用程序在随机光盘中可以找到。
6. 网络参数设置
按设备或遥控器的“主菜单/MENU”登陆进入主菜单，然后选择进入“网络设置”子菜单。
第二步
选择网卡类型，默认不用修改。
通过“左/右”键将活动框移到“IP”一栏，按“编辑/EDIT”键，然后通过数字键输入要分配的IP 地址，如“192.168.1.64”，“端口号”和“掩码”默认即可不用修改，“网关”要输入设备所在局域网的网关，如“192.168.1.1”，“DNS”地址输入本地的常用DNS 地址即可，其余都不必修改。
最后保存设置，重启设备即可。
7. 关机
正常关机：通过菜单，进入“管理工具”，选择“关机”按钮进入关机对话框，选择“确认”则关机。
通过连续按住3 秒以上设备前面板或遥控器的“POWER”键也可以正常关机
WEB页浏览设置
打开网页，首先在网页的“工具”一栏里选择打开“Internet 选项”，然后打开“安全”一栏，在本栏里点击“自定义级别”，把“ActiveX 控件和插件”选项全部选择启用，然后点击“确定”，若有警告提示则选择“是”。
最后点击“确定”，设置完成。
以上步骤完成后在地址栏里输入主机的IP 地址，如http://192.168.1.64,然后点击回车键即可出现登陆界面，在“用户名”一栏中输入(默认,可更改)用户名为“admin”，“密码”为“12345”，点击“登陆”键即可监看界面。
进入监看界面后首先进行画面分割选择，如单路/四路/九路/十六路四种方式。
然后单击分割画面，接着双击右侧通道列表，选择需要监看的通道。
若是通过广域网监看多路，在网络状况不太好的情况下，可以更改通道传输方式，如将“主码流”改为“子码流”，这样可减轻网络延时带来的画面不流畅现象。
安装硬盘总容量的计算方法：
根据录像要求（录像类型、录像资料保存时间）计算一台硬盘录像机所需总容量
计算方法：
(1)计算单个通道每小时所需的存储容量q，单位Mbyte。
q=d÷8×3600÷1024
其中d是码率(即录像设置中的“位率/位率上限”)，单位Kbit/s
(2)确定录像时间要求后单个通道所需的存储容量m，单位Mbyte
m=q×h×D
其中h是每天录像时间（小时）
D是需要保存录像的天数
例如：
码率是512时候，正常录像每小时单通道文件大小225M；每天(24小时)大概5.3G
码率是384时候，正常录像每小时单通道文件大小168.75M；每天(24小时)大概4G
可以这样计算，正常录像每小时单通道要占用的空间是：(码率除以2.27)M，或者每天(24小时)大概占用空间是(码率乘以10.57)M。
