超声波检测的倒车雷达讲解
超声波检测的倒车雷达讲解
倒车雷达（Car Reversing Aid Systems）的全称是“倒车防撞雷达”，也称“泊车辅助装置”，是汽车泊车安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高了安全性。
系统工作原理
倒车雷达只需要在汽车倒车时工作，为驾驶员提供汽车后方的信息。
由于倒车时汽车的行驶速度较慢，和声速相比可以认为汽车是静止的，因此在系统中可以忽略多普勒效应的影响。
在许多测距方法中，脉冲测距法只需要测量超声波在测量点与目标间的往返时间，实现简单，因此本系统采用了这种方法。
如图1所示，驾驶员将手柄转到倒车档后，系统自动启动，超声波发送模块向后发射40kHz的超声波信号，经障碍物反射，由超声波接收模块收集，进行放大和比较，单片机AT89C2051将此信号送入显示模块，同时触发语音电路，发出同步语音提示，当与障碍物距离小于1m、0.5m、0.25m 时，发出不同的报警声，提醒驾驶员停车。
图1 系统工作原理框图
图2 超声波发送模块电路
[NextPage]
硬件设计
1 超声波发送模块设计
超声波发送器包括超声波产生电路和超声波发射控制电路两个部分，超声波探头（又称“超声波换能器”）选用CSB40T，可采用软件发生法和硬件发生法产生超声波。
前者利用软件产生40kHz的超声波信号，通过输出引脚输入至驱动器，经驱动器驱动后推动探头产生超声波。
这种方法的特点是充分利用软件，灵活性好，但需要设计一个驱动电流在100mA以上的驱动电路。
第二种方法是利用超声波专用发生电路或通用发生电路产生超声波信号，并直接驱动换能器产生超声波。
这种方法的优点是无须驱动电路，但缺乏灵活性。
本设计采用第一种方法产生超声波，电路设计如图2所示。
40kHz的超声波是利用555时基电路振荡产生的。
其振荡频率计算式为f=1.43/((R 9+2·R 10)·C 5)。
将R 10设计为可调电阻的目的是为了调节信号频率，使之与换能器的40kHz固有频率一致。
为保证555时基具有足够的驱动能力，宜采用+12V电源。
CNT为超声波发射控制信号，由单片机进行控制。
图3 超声波接收模块电路
2 超声波接收模块设计
超声波接收器包括超声波接收探头、信号放大电路及波形变换电路三部分。
超声波探头必须采用与发射探头对应的型号，关键是频率要一致，本设计采用CSB40R，否则将因无法产生共振而影响接收效果，甚至无法接收。
由于经探头变换后的正弦波电信号
非常弱，因此必须经放大电路放大。
正弦波信号不能直接被单片机接收，必须进行波形变换。
按照上面所讨论的原理，单片机需要的只是第一个回波的时刻。
接收电路的设计可采用专用接收电路，也可采用通用电路来实现，如图3所示。
超声波在空气中传播时，其能量的衰减与距离成正比，即距离越近信号越强，距离越远信号越弱，通常在1mV～1V之间。
当然，不同接收探头的输出信号强度存在差异。
由于输入信号的范围较大，对放大电路的增益提出了两个要求：一是放大增益要大，以适应小信号时的需要；二是放大增益要能变化，以适应信号变化范围大的需要。
另外，由于输入信号为正弦波，因此必须将放大电路设计成交流放大电路。
为减少负电源的使用，放大电路采用单电源供电，信号放大和变换采用了一片LM324通用运算放大器，前三级为放大器设计，后一级为比较器设计。
LM324既可以双电源工作，也可以单电源工作，因此能满足使用要求。
为满足交流信号的需要，每一级的放大器均采用阻容电路进行电平偏移，即图3中的C7、C21、C22和C24，容量均为10μF，实现单电源条件下交流信号的放大。
对于交流信号而言，电容为短路，因此前三级放大电路的增益均为10。
距离较近时，两级放大的增益已能够输出足够强度的信号了，第三级有可能出现信号饱和，但距离较远时，必须采用三级放大。
合理调节电位器R27，选择比较基准电压，可使测量更加准确和稳定。
图4 语音电路
[NextPage]
3 语音电路设计
语音报警是指当倒车雷达探测到的距离小于所设定的安全值时，发出声音提醒驾驶员，语音电路设计如图4所示。
M3720是单声一闪灯报警音效集成电路，芯片内存储一种报警音效，可直接驱动蜂鸣器发声或经外接功放三极管推动扬声器放音，同时还能驱动一只LED闪烁。
该芯片各引脚功能为：5脚VDD；1脚VSS分别为电源输入端与负端，VDD电压3～3.5V；8脚X和1脚Y分别为芯片外接振荡电阻器；6脚TG为触发控制端，低电平触发有效；3脚BZ 和2脚BB分别为报警音效输出端，可直接外接压电陶瓷蜂鸣器，如果驱动扬声器则由3脚BZ端引出；4脚L为闪灯输出端，可直接驱动LED发光。
软件设计
AT89C2051单片机及其开发应用系统具有语言简洁、可移植性好、表达能力强、可进行结构化设计、可以直接控制计算机硬件、生成代码质量高、使用方便等诸多优点。
该系统的主程序处于键控循环工作方式，当手柄转入倒车档，主程序开始调用测量子程序、显示子程序和语音提示子程序，完成整个检测提示过程，如图5所示。
结束语
本文所设计的倒车雷达系统是保障汽车倒车安全的辅助系统，通过超声波探头发出超声波，使用高速单片机计算距离，并加入了温度补偿电路，提高了距离计算的精度。
系统安装的液晶显示器可以直观的显示温度和距离，给驾驶员提供了方便。
倒车时当汽车与障碍物的距离小于我们所设定的安全距离时，系统便通过语音集成电路发出报警，提醒驾驶员，防止汽车的碰撞或擦伤，具有很强的实用性。
倒车雷达原理
倒車雷達原理
倒车雷达是一种装有电子测距元件的安全装置。
当汽车倒车时，如果与车后障碍物的距离在一定范围内，它就会发出报警声，提示驾驶员有障碍物，需要注意了。
倒车雷达是利用超声波原理工作的。
当超声波束（频率为
40kHz至100kHz）发射出去后，在与车后障碍物的距离小于
1m时，它会发射出一组频率为20kHz的回波信号。
倒车雷达
在接收到这些回波信号后，就能判断出障碍物的距离、形状和方位。
由于这种超声波不能穿透较厚的物体，所以可以安装在汽车后保险杠上。
当超声波束遇到障碍物后就会发生反射。
在反射回波中，与障碍物发出的频率相同、振幅相等、方向相反的回波信号最强，因此它可以帮助汽车更准确地探测到障碍物。
此外，当倒车雷达探测到障碍物与车身之间有较大的间隙时，也会发出报警声。
倒车雷达的工作原理：
通过倒车雷达传感器发出超声波脉冲信号，通过A/D转换
器转换成数字信号送入计算机进行处理。
并在显示器上显示出相应图像及文字说明，显示图像具有实时性强、可再现性好等特点。
—— 1 —1 —。

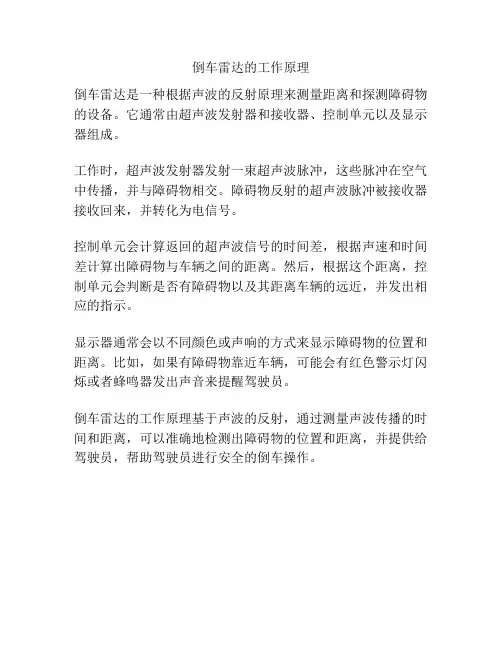

倒车雷达的工作原理
倒车雷达的工作原理
倒车雷达是一种根据声波的反射原理来测量距离和探测障碍物的设备。
它通常由超声波发射器和接收器、控制单元以及显示器组成。
工作时，超声波发射器发射一束超声波脉冲，这些脉冲在空气中传播，并与障碍物相交。
障碍物反射的超声波脉冲被接收器接收回来，并转化为电信号。
控制单元会计算返回的超声波信号的时间差，根据声速和时间差计算出障碍物与车辆之间的距离。
然后，根据这个距离，控制单元会判断是否有障碍物以及其距离车辆的远近，并发出相应的指示。
显示器通常会以不同颜色或声响的方式来显示障碍物的位置和距离。
比如，如果有障碍物靠近车辆，可能会有红色警示灯闪烁或者蜂鸣器发出声音来提醒驾驶员。
倒车雷达的工作原理基于声波的反射，通过测量声波传播的时间和距离，可以准确地检测出障碍物的位置和距离，并提供给驾驶员，帮助驾驶员进行安全的倒车操作。
基于超声波检测的倒车雷达的设计
基于超声波检测的倒车雷达的设计摘要：倒车时容易发生事故，因此开发出一种基于超声波检测的倒车雷达系统。
该系统通过发送超声波信号并接收其回波来检测后方的障碍物。
本文详细介绍了这种基于超声波检测的倒车雷达的设计原理和步骤。
一、引言随着交通工具的普及，倒车事故日益增多。
为了避免这些事故的发生，倒车雷达应运而生。
倒车雷达通过使用超声波检测技术来检测后方的障碍物，并向驾驶员提供警告信号，以减少事故的发生。
二、设计原理基于超声波检测的倒车雷达系统包括传感器、控制电路和显示器。
传感器用于发送超声波信号并接收其回波。
控制电路用于处理接收到的信号，并根据信号的强度来判断障碍物的位置和距离。
显示器用于向驾驶员显示检测结果。
三、设计步骤1.硬件设计：选择合适的传感器、控制电路和显示器。
传感器需要能够发射和接收超声波信号，控制电路需要能够处理接收到的信号，并根据信号的强度来判断障碍物的位置和距离，显示器需要能够向驾驶员显示检测结果。
2.电路连接：将传感器、控制电路和显示器连接起来，确保它们能够正常工作。
3.系统编程：编写程序来控制传感器的工作，并对接收到的信号进行处理。
程序应能够根据接收到的信号强度来确定障碍物的位置和距离，并向显示器发送相应的警告信息。
4.系统测试：对设计的倒车雷达系统进行测试，确保它能够正常工作并提供准确的检测结果。
四、设计考虑1.传感器选择：选择适用于倒车雷达系统的超声波传感器。
传感器应具有较高的灵敏度和稳定性，能够正常工作在车辆倒车时的环境下。
2.电路设计：设计一个合适的控制电路来处理传感器接收到的信号，并根据信号的强度来判断障碍物的位置和距离。
3.数据处理：根据接收到的信号强度，将其转换成可读的距离信息，并向驾驶员提供警告信息。
4.系统可靠性：确保设计的倒车雷达系统能够在各种环境条件下正常工作，并提供准确的检测结果。
五、结论。
倒车雷达的原理及应用论文
倒车雷达的原理及应用论文1. 引言在现代社会，随着汽车数量的迅速增长，道路交通安全问题逐渐引起人们的关注。
特别是在倒车时，驾驶员的视线会受到很大限制，容易发生事故。
倒车雷达作为一种辅助驾驶系统，可以有效提高驾驶员在倒车时的安全性和便利性。
本文将介绍倒车雷达的原理以及其在实际应用中的重要性。
2. 倒车雷达的原理倒车雷达通过使用超声波传感器来检测车辆周围的障碍物，并向驾驶员发出警报信号。
其工作原理如下：•发射器：倒车雷达的发射器会发出一定频率的超声波信号。
•接收器：当超声波信号碰撞到障碍物后，会产生回波信号，接收器会接收到这些回波信号。
•计算：接收器会根据回波信号的时延和回波信号的强度，计算出障碍物与车辆的距离和位置。
•显示器：计算得出的距离和位置信息会通过显示器向驾驶员展示。
3. 倒车雷达的应用倒车雷达的应用广泛，主要体现在以下几个方面：3.1 提高驾驶安全性倒车雷达可以有效提高驾驶员在倒车时的安全性。
通过及时发出警报信号，驾驶员可以获得障碍物的存在并避免碰撞事故的发生。
特别是在夜间或复杂环境下，倒车雷达可以发挥重要的作用。
3.2 减少停车时间倒车雷达可以准确测量障碍物与车辆之间的距离，驾驶员可以根据这些信息进行精确的停车。
通过减少停车时间，倒车雷达提高了驾驶员的效率，提升了驾驶体验。
3.3 降低碰撞事故风险倒车雷达在停车场和狭窄空间中的应用尤为重要。
倒车雷达可以有效避免因驾驶员视线受限而发生的碰撞事故。
它可以帮助驾驶员在不同场景下更好地判断车辆与障碍物的距离，提前预警，降低碰撞风险。
3.4 辅助驾驶员操作倒车雷达可以提供可视化辅助，帮助驾驶员更好地掌握车辆与周围环境的关系。
通过显示器上的距离和位置信息，驾驶员可以更准确地操作车辆，避免与障碍物接触。
4. 倒车雷达的未来发展随着科技的不断进步，倒车雷达在未来有望得到更广泛的应用和进一步的提升。
以下是倒车雷达未来发展的几个趋势：•智能化：未来的倒车雷达将更加智能化，可以通过学习和感知来适应不同驾驶场景和驾驶员的需求。
超声波检测的倒车雷达讲解
超声波检测的倒车雷达讲解倒车雷达（Car Reversing Aid Systems）的全称是“倒车防撞雷达”，也称“泊车辅助装置”，是汽车泊车安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高了安全性。
系统工作原理倒车雷达只需要在汽车倒车时工作，为驾驶员提供汽车后方的信息。
由于倒车时汽车的行驶速度较慢，和声速相比可以认为汽车是静止的，因此在系统中可以忽略多普勒效应的影响。
在许多测距方法中，脉冲测距法只需要测量超声波在测量点与目标间的往返时间，实现简单，因此本系统采用了这种方法。
如图1所示，驾驶员将手柄转到倒车档后，系统自动启动，超声波发送模块向后发射40kHz的超声波信号，经障碍物反射，由超声波接收模块收集，进行放大和比较，单片机AT89C2051将此信号送入显示模块，同时触发语音电路，发出同步语音提示，当与障碍物距离小于1m、0.5m、0.25m 时，发出不同的报警声，提醒驾驶员停车。
图1 系统工作原理框图图2 超声波发送模块电路[NextPage]硬件设计1 超声波发送模块设计超声波发送器包括超声波产生电路和超声波发射控制电路两个部分，超声波探头（又称“超声波换能器”）选用CSB40T，可采用软件发生法和硬件发生法产生超声波。
前者利用软件产生40kHz的超声波信号，通过输出引脚输入至驱动器，经驱动器驱动后推动探头产生超声波。
这种方法的特点是充分利用软件，灵活性好，但需要设计一个驱动电流在100mA以上的驱动电路。
第二种方法是利用超声波专用发生电路或通用发生电路产生超声波信号，并直接驱动换能器产生超声波。
这种方法的优点是无须驱动电路，但缺乏灵活性。
本设计采用第一种方法产生超声波，电路设计如图2所示。
40kHz的超声波是利用555时基电路振荡产生的。
其振荡频率计算式为f=1.43/((R 9+2·R 10)·C 5)。
基于超声波测倒车雷达系统设计
基于超声波测倒车雷达系统设计一、引言随着汽车的普及和交通拥堵的加剧，倒车事故频繁发生，严重影响行车安全。
为了解决这个问题，倒车雷达系统应运而生。
本文将基于超声波测倒车雷达系统进行设计。
二、超声波测倒车雷达原理超声波测倒车雷达主要基于超声波达到障碍物后，反射回来的时间来计算与障碍物的距离。
其工作原理如下：1.发射器发射超声波信号。
2.超声波信号达到障碍物后，被障碍物反射回来。
3.接收器接收反射回来的超声波信号，并计算往返时间。
4.根据往返时间，计算出与障碍物的距离。
5.判断距离是否小于设置的安全距离，并作出相应警示。
三、系统设计1.传感器模块传感器模块主要负责发射超声波信号，并接收反射回来的超声波信号。
传感器模块需要考虑以下几个因素：（1）发射频率：选择合适的超声波发射频率，既要保证足够的测量距离，又要避免其他干扰频率。
（2）发射角度：确定超声波发射的角度，以确保能够覆盖到车辆后方的障碍物。
（3）接收灵敏度：传感器的接收灵敏度要足够高，能够有效地接收到反射回来的超声波信号。
2.控制器模块控制器模块主要负责接收传感器模块传回来的超声波信号，并计算距离。
控制器模块还需要进行以下操作：（1）时序控制：控制发射和接收的时序，确保能够准确计时，并保持连贯的测量过程。
（2）距离计算：根据往返时间，计算出与障碍物的距离。
（3）安全距离判断：判断距离是否小于设置的安全距离，如果小于，则发出警示信号。
3.显示器模块显示器模块主要负责显示车辆后方的障碍物距离。
显示器模块需要注意以下几点：（1）显示方式：可以选择数字显示或图形显示，根据实际需求确定。
（2）显示颜色：合适的颜色搭配可以提高显示的清晰度和辨识度。
（3）警示方式：当距离小于安全距离时，可以通过声音或者光线等方式进行警示。
四、系统优化为了提高系统的性能和安全性，可以进行以下优化：1.多传感器布局：在车辆后方布置多个传感器，可以提高测量准确性和可靠性。
2.数据处理算法优化：可以采用滤波算法和数据处理算法对测量数据进行优化，提高测量精度。
超声波汽车倒车雷达哦
超声波汽车倒车雷达引言超声波汽车倒车雷达是一种用于辅助驾驶的装置，它能够通过发射超声波信号来检测汽车周围的障碍物，并及时发出警报以避免碰撞。
本文将介绍超声波汽车倒车雷达的原理、工作方式以及在汽车行业中的应用。
原理超声波汽车倒车雷达利用超声波的特性来测量物体与传感器之间的距离。
传感器发出超声波信号，当信号遇到物体后反射回传感器，传感器会根据接收到信号的时间差来计算距离。
当汽车倒车时，超声波汽车倒车雷达会在后部安装若干个传感器，它们通常分布在汽车的后保险杠上。
传感器发射超声波信号，并监听反射回传的信号，根据信号的时间差来计算车辆与障碍物的距离。
工作方式超声波汽车倒车雷达通常由以下几个组件组成： 1. 超声波传感器：用于发射和接收超声波信号。
2. 控制器：接收传感器的信号，并进行数据处理与分析。
3. 显示器：用于显示障碍物的距离以及警告信息。
当车辆倒车时，传感器会发出一系列超声波信号，并记录每个信号的发射时间。
当信号被障碍物反射后返回传感器，传感器会记录下信号的接收时间。
通过计算发射时间与接收时间的差值，传感器可以确定车辆与障碍物之间的距离。
控制器接收传感器的信号，并根据距离的变化来判断是否存在障碍物。
如果距离过近或存在潜在的碰撞风险，控制器会发出警报信号。
同时，警报信息也会显示在车辆的显示器上，以提醒驾驶员注意。
应用超声波汽车倒车雷达在汽车行业中具有广泛的应用。
它能够提高驾驶员倒车的安全性，并有效减少了因视野受限造成的事故。
以下是超声波汽车倒车雷达的几个应用场景：1.停车辅助：超声波汽车倒车雷达能够帮助驾驶员在停车时及时发现后方障碍物，确保车辆能够安全停放。
2.倒车入库：在狭小车库或者停车位时，超声波汽车倒车雷达能够帮助驾驶员准确判断车辆与墙壁之间的距离，避免碰撞。
3.后方交通预警：超声波汽车倒车雷达能够检测到后方来车，提供及时的警报信息，帮助驾驶员避免追尾事故。
结论超声波汽车倒车雷达是一种重要的辅助驾驶装置，它能够大大提高驾驶员倒车时的安全性，并减少事故的发生。
汽车前后倒车雷达的工作原理
汽车前后倒车雷达的工作原理汽车前后倒车雷达是一种常见的辅助装置，它可以帮助驾驶者在倒车过程中更加准确地感知周围环境，并有效避免碰撞事故的发生。
那么，汽车前后倒车雷达是如何工作的呢？一、超声波倒车雷达超声波倒车雷达是目前广泛应用于汽车倒车辅助系统中的一种技术。
它通过超声波传感器来实现对车辆周围环境的测量和感知。
超声波倒车雷达通常由多个传感器组成，这些传感器安装在车辆的前后保险杠上。
当车辆倒车时，超声波传感器会发出超声波信号，并通过接收器接收回波。
传感器测量回波的时间差，并将其转换为距离数据。
根据接收到的超声波数据，系统会计算出车辆与障碍物之间的距离，并将结果显示在车载监控设备上。
二、雷达射频倒车雷达射频倒车雷达是另一种常见的倒车辅助技术，它使用雷达原理来感知车辆周围的障碍物。
与超声波倒车雷达不同，射频倒车雷达使用的是电磁波而不是超声波。
具体而言，射频倒车雷达使用电磁波在空间中发送和接收信号。
雷达发射器会发出电磁波，并通过接收器接收回波。
根据回波的时间差和信号频率的变化，系统可以计算出车辆与障碍物之间的距离和相对速度。
射频倒车雷达的优点是可以提供更远的探测距离和更广阔的探测范围，准确性也更高。
然而，由于其使用的是电磁波，所以在遇到金属或者其他电磁波干扰时可能会出现误差。
三、工作原理比较超声波倒车雷达和射频倒车雷达在工作原理上有所区别，但都能有效地实现对车辆周围环境的测量和感知。
超声波倒车雷达适用于近距离、较为精确的测量，而射频倒车雷达能够提供更远的探测距离和更广阔的探测范围。
选择何种倒车雷达取决于具体的需求和预算。
如果用户主要需要在停车场等狭小空间中倒车，则超声波倒车雷达是一个较好的选择。
而如果用户需要在开阔场地或者需要更大探测范围的情况下倒车，则射频倒车雷达更为合适。
总结：汽车前后倒车雷达是一种重要的车辆辅助装置，它能够帮助驾驶者在倒车过程中更加准确地感知周围环境，避免碰撞事故的发生。
超声波倒车雷达和射频倒车雷达是两种常见的倒车雷达技术，它们分别使用超声波和电磁波来实现对车辆周围环境的测量和感知。
超声波式传感器-倒车雷达
倒车雷达由超声波传感器(俗称探头),控制器与显示器(或蜂鸣 器)等部分组成,其超声波传感器分超声波发送器与超声波接收 器,超声波发送器利用逆压电效应产生超声波,超声波接收器是 利用正压电效应来接收超声波
知识准备
一,超声波及其物理质 一．超声波地概念与波形 机械振动在弹介质内地传播称为波动,简称为波。能听见声音 地频率为二0Hz～二0kHz,即为声波,超出此频率范围地声音, 即二0Hz以下地声音称为次声波,二0kHz以上地声音称为超声 波,一般说话地频率范围为一00Hz～八kHz
由此可见,只要知道超声波速度,就对以通过精确地测量时间 t地方法来精确测量距离L。
声速c在各种不同地液体是不同地。即使在同一种液体,由于 温度与压力不同,其值也不相同。由于液体其它成分地存在 及温度地不均匀都会使c发生变化,引起测量误差,故在精密 测量时,要考虑采取补偿措施。
2023/5/6
56
超声波测量液位与物位
超声波传感器由发送器与接收器两部分组成,但一个超声波 传感器也可具有发送与接收声波地双重作用,即为可逆元件 市售超声波传感器地谐振频率（心频率）为二三kHz,四 0kHz,七五kHz,二00kHz,四00kHz等。 一.超声波传感器地基本结构
超声波探头地压电陶瓷芯片
将数百伏地超声电脉冲加到压电晶片上,利用逆压电效应 ,使晶片发射出持续时间很短地超声振动波。当超声波经被测物 反射回到压电晶片时,利用压电效应,将机械振动波转换成同频 率地变电荷与电压。
四．聚焦探头
由于超声波地波长很短（mm数量级）,所以它也像光波一样 可以被聚焦成十分细地声束,其直径可小到一mm左右,可以分 辨试件细小地缺陷,这种探头称为聚焦探头 聚焦探头采用曲面晶片来发出聚焦地超声波,也可以采用两种 不同声速地塑料来制作声透镜,还可利用类似光学反射镜地原 理制作声凹面镜来聚焦超声波 五．箔式探头 利用压电材料聚偏二氟乙烯（PVDF）高分子薄膜,制作出地 薄膜式探头称为箔式探头,可以获得0.二mm直径地超细声束, 用在医用CT诊断仪器上可以获得很高清晰度地图像
倒车雷达工作原理是超声波
倒车雷达工作原理是超声波
倒车雷达的工作原理是基于超声波技术。
它通常由几个超声波传感器、一个控制器和一个显示器组成。
1. 超声波传感器：安装在车辆的后部，通常在保险杠或倒车灯附近。
传感器会发出超声波脉冲，并接收它们的回波。
2. 控制器：接收传感器发送的回波数据，并计算车辆与障碍物之间的距离。
根据距离的变化，控制器可以确定障碍物的位置和相对距离。
3. 显示器：将传感器和控制器提供的数据显示给驾驶员。
通常以声音提示或图像显示的方式告知驾驶员有无障碍物，并显示障碍物的距离。
工作步骤如下：
1. 传感器发送超声波：控制器发出指令，传感器开始发送超声波脉冲。
2. 超声波反射：超声波脉冲遇到障碍物后会反射回传感器。
3. 回波接收：传感器接收超声波的回波信号。
4. 数据处理：控制器分析接收到的回波信号，通过计算回波的时间差来确定车辆与障碍物之间的距离，并将结果转换为可读的形式。
5. 提示驾驶员：根据距离的变化，控制器可以发出声音提示或在显示器上显示障碍物的距离。
例如，当车辆靠近障碍物时，可能会出现声音快速连续响起或显示器上出现红色警告。
倒车雷达能够帮助驾驶员准确判断车辆与周围障碍物的距离，降低倒车时的碰撞风险。
