路堤边坡
当地基条件良好，边坡高度不大于表1－12范 围时，其边坡形式和坡度应按表1－12采用。
路基工程
路堑边坡
路堑边坡的坡率应根据实际情况综合分析确定。 但路堑边坡的土质比较均匀，无不良地质现象及 地下水且边坡高度不大于20m时，可以按照表7-4 采用。
路基工程
路堑边坡
对于岩石路基一般情况下是结合实际情况综合分 析确定路堑边坡的坡度，但边坡高度不大于20m 时，可以查表7-5选用坡度。
路基工程
1、路堑平台
当路堑边坡为不良地质时，为防止坍落的碎 石和土堵塞侧沟，可设置平台。
2、弃土堆 置于堑顶的弃土堆，其边坡不得陡于1:1， 高度不宜超过3m。
3、侧沟
路堑侧沟底宽不小于0.4m，沟深不小于0.6m， 干旱少雨地区，深度可减至0.4m。
路基工程
路基工程
路基面形状及尺寸
路基面的形状
路基工程
路基横断面组成
3．基床
铁路路基面以下受到列车动荷载作用和受水 文、气候四季变化影响的深度范围称为基床。
分为表层和底层
路基工程
路基工程
路基横断面组成
4．边坡
路基横断面两侧的边线称为路基边坡。
边坡与路基顶面的交点称为顶肩； 边坡与地面的交点在路堤中为坡脚，路堑中为 堑顶。 边坡坡面的斜率以边坡上下两点间的高差与水 平距离之比表示，斜率为1：m。
路基工程
路基工程
路基地面排水设备
地面水对路基稳定性的影响
路基工程
路基边坡冲刷
路基工程
排除路基地面水的一般原则和要求
（1）应尽快通过水沟汇集排离路基范围内的地面水，且 水沟应设在离路基本体尽可能近一些的位置。 （2）应选择最短的水流通道、地质较稳定、地形较平缓 的地带设置水沟。 （3）水沟断面应满足流量要求。水沟断面形状常采用梯 形或矩形。
青藏铁路路基工程施工技术设计
挖出高含冰量多年冻土/以桥代路（高温极不稳定区）：此区段多年冻土 受各种影响，基本上没有抵抗气温升温的能力，收到气候波动的影响较易从 负温变成正温，或在零度等温线处摆动，使冻土稳定在冻结状态较为困难， 可能形成不衔接的冻土和融区，工程稳定性差。
并贯穿或
3.最小曲线半径：800m，个别困难地段：600m。
直股伸入
4.最大坡度：20‰。 5.牵引种类：内燃，预留电气化条件。
车站的线 路为正线。
6.机车种类：暂定DF8型。
7.牵引质量：2000t。
8.到发线有效长度：650m，预留850m。
9.闭塞类型：自动站间闭塞。
闭塞指列车进入区间后，使之
※路堤和路堑
1、路堤指的是比原地面 高出许多的堤岸式路面， 即高于原地面的全部用岩 土填筑而成的路基。 2、路堑是指全部在原地 面开挖而成的路基或低于 原地面的挖方路基。路堑 开挖后破坏了原地层的天 然平衡状态，其稳定性主 要取决于地质与水文条件， 以及边坡深度和边坡坡度。
2.4路堑设计
多填少挖是多年冻土地区选线的主要原则。多年冻 土地区尽可能避免修筑路堑。但因地形地貌的限制,线 路平纵断面的要求,少数穿越多年冻土地段的路堑仍然 难免。根据保护多年冻土的设计原则,对路堑基底和边 坡后高含冰量冻土需挖除换填,设保温层。换填厚度可 根据计算确定,并考虑填料换填系数。堑顶进行保温处 理,采用包角形式,并平铺复合土工膜隔水层。
b.挡土墙采用轻型、拼装化结构,如“L”型、桩板式挡土墙等。挡土墙墙 背设置隔热保温层,换填颗粒土等措施,以保护多年冻土和防止冻胀。隔热 层厚度和换填厚度通过计算确定。
铁路设计规范
铁路路基设计规范——TB10001-2005(2009-10-10 08:42:44)转载标签：分类：工作学习铁路路基规范学习站场总结今天，没有太多需要紧急处理的工作，便拿出了一整天的时间来研读《路基规范》，考虑以后工作的需要，总结如下：1、在单线铁路中，硬质岩石路堑及基床表层为级配碎石或级配砂砾石的路基，其路肩高程应高于土质路堤的路肩高程；在双线铁路中，并行不等高或局部单线地段的路肩高程应高于双线铁路并行等高地段土质路堤的路肩高程。
对新建铁路，全线的线路纵断面均按土质路堤标准进行设计，线路纵断面上的高程为路肩设计高程。
然而，绝大多数铁路中不仅有土质路堤（路肩宽度为0.8m），而且有路堑（路肩宽度为0.6m）、级配碎石或级配砂砾石路基，曲线地段还要对曲线外侧进行加宽，软土路堤和高路堤还要对路基面两侧进行加宽；双线铁路中还有局部单线路基。
为使不同类型路基地段的轨面高程保持一致，并保证道碴厚度和路肩宽度满足要求，路基设计时须对线路纵断面的路肩设计高程进行抬高或降低（曲线加宽地段的曲线外侧、路基面两侧需加宽的软土路堤和高路堤）。
对上面提到的路肩抬高尺寸按《路基规范》p8的公式进行计算，曲线地段路基加宽按p11的公式进行计算，高路堤地段路基面加宽按p26的公式进行计算。
不同填料的基床表层衔接时，应设长度不小于10m的渐变段，在双线铁路中并行等高段与局部单线地段连接时，应在局部单线地段逐渐顺坡至并行等高地段，其顺坡长度不应小于10m。
2、路基基床应分为表层及底层，表层厚度为0.6m。
底层厚度为1.9m，总厚度为2.5m,表层需采用渗水性较强的填料，基床底层的顶部和基床以下填料部位的顶部应设4％的人宇排水坡。
路堤基床表层填料的选用应符合下列要求：Ⅰ级铁路应选用A组填料（砂类土除外），当缺乏A组填料时，经经济比选后可采用级配碎石或级配砂砾石；Ⅱ级铁路应优先选用A组填料，其次为B组填料。
对不符合要求的填料，应采取土质改良或加固措施。

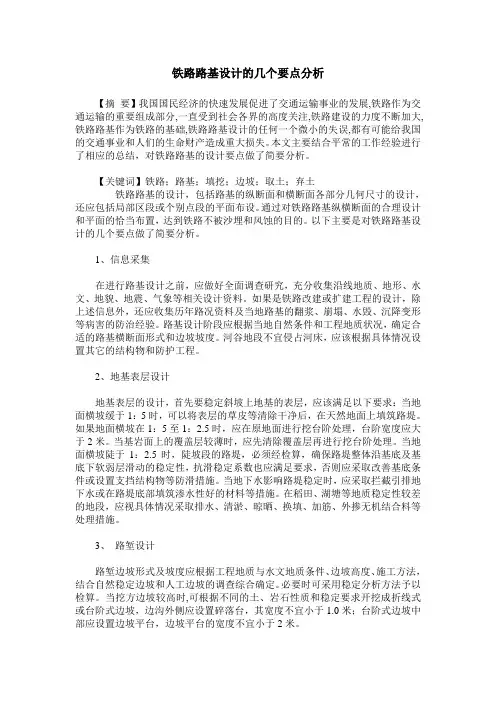

铁路路基设计的几个要点分析
铁路路基设计的几个要点分析【摘要】我国国民经济的快速发展促进了交通运输事业的发展,铁路作为交通运输的重要组成部分,一直受到社会各界的高度关注,铁路建设的力度不断加大,铁路路基作为铁路的基础,铁路路基设计的任何一个微小的失误,都有可能给我国的交通事业和人们的生命财产造成重大损失。
本文主要结合平常的工作经验进行了相应的总结，对铁路路基的设计要点做了简要分析。
【关键词】铁路；路基；填挖；边坡；取土；弃土铁路路基的设计，包括路基的纵断面和横断面各部分几何尺寸的设计，还应包括局部区段或个别点段的平面布设。
通过对铁路路基纵横断面的合理设计和平面的恰当布置，达到铁路不被沙埋和风蚀的目的。
以下主要是对铁路路基设计的几个要点做了简要分析。
1、信息采集在进行路基设计之前，应做好全面调查研究，充分收集沿线地质、地形、水文、地貌、地震、气象等相关设计资料。
如果是铁路改建或扩建工程的设计，除上述信息外，还应收集历年路况资料及当地路基的翻浆、崩塌、水毁、沉降变形等病害的防治经验。
路基设计阶段应根据当地自然条件和工程地质状况，确定合适的路基横断面形式和边坡坡度。
河谷地段不宜侵占河床，应该根据具体情况设置其它的结构物和防护工程。
2、地基表层设计地基表层的设计，首先要稳定斜坡上地基的表层，应该满足以下要求：当地面横坡缓于1：5时，可以将表层的草皮等清除干净后，在天然地面上填筑路堤。
如果地面横坡在1：5至1：2.5时，应在原地面进行挖台阶处理，台阶宽度应大于2米。
当基岩面上的覆盖层较薄时，应先清除覆盖层再进行挖台阶处理。
当地面横坡陡于1：2.5时，陡坡段的路堤，必须经检算，确保路堤整体沿基底及基底下软弱层滑动的稳定性，抗滑稳定系数也应满足要求，否则应采取改善基底条件或设置支挡结构物等防滑措施。
当地下水影响路堤稳定时，应采取拦截引排地下水或在路堤底部填筑渗水性好的材料等措施。
在稻田、湖塘等地质稳定性较差的地段，应视具体情况采取排水、清淤、晾晒、换填、加筋、外掺无机结合料等处理措施。
路基工程 工程施工小结
路基工程工程施工小结一、工程背景本次路基工程是一条连接两个城市的主干公路的改扩建工程，总长约10公里，路基宽度为30米，工程预计耗时6个月。
该公路连接两个交通枢纽，是沟通两地人民生活和商业活动的重要交通通道。
由于该路段车流量大、交通压力大，路面磨损严重，因此迫切需要进行改扩建工程。
我司作为此次工程的承包商，承担了路基工程的施工任务。
二、工程施工情况1.前期准备工作在工程开工前，我们对工程现场进行了详细的勘察和测量工作，确定了路基的起始点和终点，确定了路基的宽度和高程等参数。
同时，我们还对施工期间可能遇到的风险和问题进行了全面的评估和规划，保障了工程施工的安全和顺利进行。
2.原有路基拆除在工程施工过程中，我们首先对原有的路基进行了拆除工作。
由于原有路基处于使用状态，我们需要在不影响交通通行的情况下进行拆除，并保证拆除的路基不会对周围环境造成污染。
在这个过程中，我们采用了机械拆除和人工清理相结合的方式，最终成功完成了原有路基的拆除工作。
3.路基填筑在拆除原有路基后，我们开始进行路基填筑工作。
根据工程要求，我们采用了骨料混凝土进行路基填筑，保证了路基的坚固和稳定。
在填筑过程中，我们严格按照设计要求进行了梯度和坡度的控制，保证了填筑后的路基平整和水平。
4.路基压实在路基填筑后，我们对路基进行了压实工作。
为了保证路基的坚固和稳定，我们采用了振动壕法进行压实，确保了路基的密实和坚固。
在压实的过程中，我们严格控制了压实机具的工作效果和速度，保证了整个路基的质量。
5.路基表层处理最后，我们对路基表层进行了处理。
根据工程要求，我们采用了石碴进行路基表层处理，保证了路基的耐磨和耐压。
在表层处理的过程中，我们确保了石碴的铺设均匀和密实，使路基表层更加平整和美观。
三、工程施工遇到的问题和挑战1.施工过程中，由于天气的原因，经常会遇到下雨的情况。
雨水会对路基填筑和压实造成影响，导致工程进度受到限制。
2.施工现场的环境比较复杂，周围有大量的建筑物和水源。

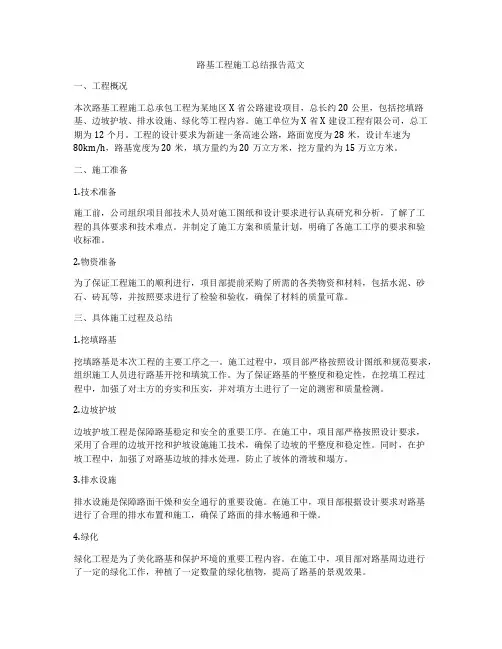

路基工程施工总结报告范文
