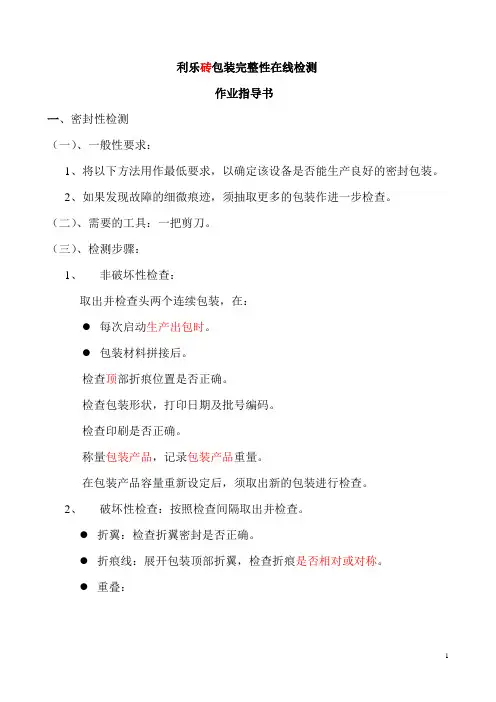

利乐砖包装完整性在线检测作业指导书

利乐砖包装完整性在线检测作业指导书
作业指导书
一、密封性检测
（一）、一样性要求：
1、将以下方法用作最低要求，以确定该设备是否能生产良好的密封包装。

2、如果发觉故障的细微痕迹，须抽取更多的包装作进一步检查。

（二）、需要的工具：一把剪刀。

（三）、检测步骤：
非破坏性检查：
取出并检查头两个连续包装，在：
每次启动生产出包时。

包装材料拼接后。

检查顶部折痕位置是否正确。

检查包装形状，打印日期及批号编码。

检查印刷是否正确。

称量包装产品，记录包装产品重量。

在包装产品容量重新设定后，须取出新的包装进行检查。

破坏性检查：按照检查间隔取出并检查。

折翼：检查折翼密封是否正确。

折痕线：展开包装顶部折翼，检查折痕是否相对或对称。

重叠：
剪开：将包装从两侧剪开并倒空；清洗并烘（吹）干，检查包装内外有无擦伤或其他可能的缺陷。

横向密封：在包装两侧TS直角处（约1厘米）没有纵封的一面剪开，弯曲TS，检查在密封面内有无团块或隆起，以滚动方式从一端小心地将T S拉开一点，将密封长度拉开约三分之一，从另一端拉开密封，将密封长度拉开约三分之一，将TS和LS交点即顶部交叉处和底部交叉处拉开。

LS位置：检查LS带材在包装上的位置是否对称，检查两个包装的LS 带材拼接情形，检查铝箔片上有无气孔，沿包装材料内边剪开LS带的中央部分，沿包装外侧拉开包装材料重叠部分，将密封带慢慢拉开20毫米（90°角）。

在折痕处要拉的专门慢，停一会儿再拉20毫米，沿整个边连续拉，将两侧拉开。

如发觉有带材分层，切断密封带材，再连续拉。

TS评估：（唯独重要的是产品一侧的密封）。

检查密封处有无隆起或团块：如果有，讲明密封有缺陷。

拉开密封：在如下情形下，密封才算合格：
密封完好，只有两个内涂层显现剥离。

接头拉开后，密封保持完好，但铝膜从光滑金属表面的一侧剥落。

纸板层破裂时，密封保持完好。

如果密封极差，以至两个塑料层分离后仍不破旧，讲明密封有缺陷。

交叉点：（即TS和LS相交点），只有任何一层发生破裂，密封才算合格，如果未发生破裂，讲明密封有缺陷。

LS评估：
拉开密封，在如下情形下，密封才算合格：
两个内涂层之一与带材一同剥落，沿密封留下破裂边。

两个内涂层与带材一同剥落，只剩下裸铝膜。

所有内层包括铝膜与带材一同剥落，可能只剩下纸板纤维。

带材拉开时剥离。

如果带材与包装内涂层剥离，未使包装内涂层受阻碍，讲明密封有缺陷。

（四）、检查间隔：
1、抽取开机头两个（连续）包装进行破坏性检查。

2、再取出两个（连续）包装进行非破坏性检查。

关于TBA/8型无菌包装机内、外膜的检测
TBA/8型易拉条的检查：
将折痕展开，用剪刀沿侧面剪开，倒掉内容物，将内部清洗洁净并烘（吹）干；
保留纵封面与易拉条的面，其余剪去；
将内表面易拉条所占位置的包材涂上渗透液，待渗透液晾干后，用清洁的干布将余外的渗透液全部擦去；
检查包装盒内表面的渗透液在以下位置的渗透情形：
内膜的边缘；
内膜的皱折处；
易拉条孔的边缘向纤维层的渗透情形：
1、检查内封条是否将包装材料内表面完全密封，封条是否遮盖易拉条孔；
2、检查易拉条孔四周，是否至少有0.5mm的内膜；
3、检查从易拉条孔边缘到最近折痕处（前、后表面折痕）的距离（10 00B应为6mm）；
4、从包装盒外表面将易拉条小心地揭去，检查易拉条内部聚乙烯（P E）：当拉条揭下后，应显现分层现象。

再次检查易拉条孔周围有无渗透液浸染至纤维层的现象；
5、检查易拉条孔要紧边缘处，其塑料沉积物应小于2mm。

二、包材完整性的验证——渗透试验：
横封及顶角的检测：
（一）、一样性要求：
将以下方法用作验证包装完整性的举荐试验，以确定该机器是否能生产良好的密封包装。

2、能够用于进一步验证由于细微痕迹而无法直观检测包装完整性的在线检测中。

3、如果发觉故障的细微痕迹，须抽取更多的包装作进一步检查。

（二）、需要的工具：
一把剪刀；
渗透液
1.5g露丹明+1000ml异丙醇；或
1.0g四碘荧光素+1000 ml异丙醇
（三）、检测步骤：
1、取开机成型后的产品连续两包进行分析；
2、沿平行于顶部与底部的中线剪开（形成纵封的一面不剪破）；
3、将产品倒掉，冲洗洁净内容物并使用气枪吹干包装盒内表面的水分，沿没有剪破的一面对折，使顶部与底部同时向下；
4、吸取（倒取）一定量的渗透液于上述包装盒中（以浸没包装盒下部各折角为准）；
5、静置15分钟左右（时刻不可太长，否则不利于观看）；
6、将渗透液倒掉，放于烘箱中进行烘干10分钟（温度80±5℃，不可太高）；
7、取出进行检查：小心的把包装盒的纸板层撕开（专门折角部分），观看；
（四）、渗透试验评估：
以铝箔层是否破旧为判定标准。

若纸板层有渗透液渗入的痕迹，则包装完整性有缺陷；
若纸板层无渗透液渗入的痕迹，则可讲明检查的部位包装完整性良好。

纵封检测：
（一）、一样性要求：
1、将以下方法用作验证包装完整性试验中的纵封封合情形的检测方法，以确定该机器是否能生产良好的密封包装。

以用于进一步验证由于细微痕迹而无法直观检测包装完整性的在线检测中。

如果发觉故障的细微痕迹，须抽取更多的包装作进一步检查。

本方法要紧验证由于设备缘故造成纵封PPP条处气隙太大，或由于纵封板温度缘故，或封合时压力缘故造成铝箔烫伤或褶皱太多以至超出PPP 条覆盖范畴时进行。

（二）、需要的工具：
一把剪刀；
渗透液
1.5g露丹明+1000ml异丙醇；或
1.0g四碘荧光素+1000 ml异丙醇）；
注射用注射器（针头越细越好）。

（三）、检测步骤：
取认为有咨询题的产品，沿平行于纵封的方向将产品包装剪开，倒掉内容物，清洗洁净；
只保留带有纵封的一面，将表面吹干，剪去上、下横封中任一部分，留剩余部分进行检测；
使用注射器吸取一定量渗透液后，将注射器的针头沿剪掉横封的纵封处（PPP条下）的气隙小心的插入少许，轻推注射器，将渗透液缓慢的沿气隙向前推；
在渗透液贯穿气隙上下后（或超出你需要检测的部位后），进行观看。

以渗透液能否渗透到内表面的纵封以外来进行判定：
若渗透液渗透到内表面纵封（PPP条）范畴之外，则包装完整性有缺陷；
若渗透液没有偏离内表面气隙之外，则检测部位的包装完整性良好（须同时结合在线检测中的LS评估）。

三、电导试验：
（一）、一样性要求：
将以下方法用作验证包装完整性的快速检测方法，以确定该机器是否能生产良好的密封包装。

能够用于进一步验证由于细微痕迹而无法直观检测包装完整性的在线检测中。

如果发觉故障的细微痕迹，须抽取更多的包装作进一步检查。

本检测方法若与渗透试验检测结果相矛盾，则以渗透试验检测结果为准。

（二）、需要的工具：
一把剪刀；
浓度1.0%左右的盐水（NaCL）若干；
带有两个探头的微安计。

（三）、检测步骤：
取开机成型后的产品连续两包进行分析；
沿平行于顶部与底部的中线剪开（形成纵封的一面不剪破）；
将产品倒掉，冲洗洁净内容物后，包装盒沿没有剪破的一面对折，使顶部与底部同时向下并尽量在同一个平面上；
将包装盒内部加入1.0%的盐水，盐水注入高度以不超过切面距底面高度的1/2为准；
放入盛有1.0%盐水的容器中，使用微安计进行检测，观看指针是否有转动；
使用微安计进行检测的方法：
微安计的两个探头分别在包材内和包材外的盐水中；
探头要没入到盐水中；
探头尽量靠近包材，但不接触包材。

（四）、电导试验评估：
以微安计的指针是否有转动为判定标准；
微安计的指针转动（有电流通过），则包装完整性有缺陷；
微安计的指针不转动（指示无电流通过）则讲明检测部位包装完整性良好。
