低压差线性稳压器(LDO)简介
LDO详细介绍

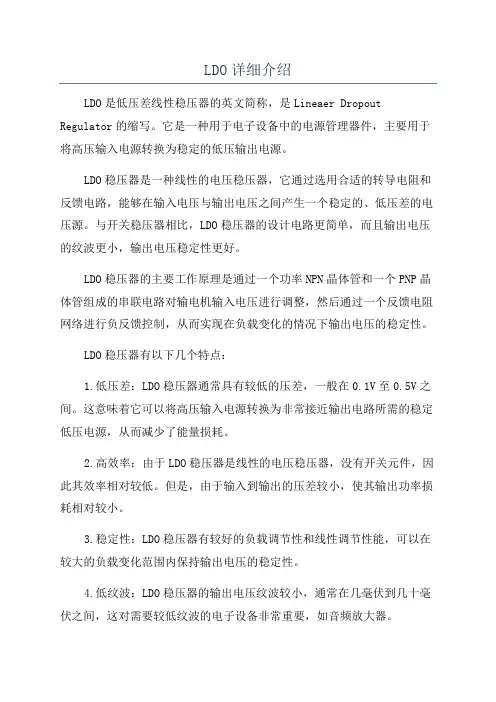

LDO详细介绍LDO是低压差线性稳压器的英文简称,是Lineaer Dropout Regulator的缩写。
它是一种用于电子设备中的电源管理器件,主要用于将高压输入电源转换为稳定的低压输出电源。
LDO稳压器是一种线性的电压稳压器,它通过选用合适的转导电阻和反馈电路,能够在输入电压与输出电压之间产生一个稳定的、低压差的电压源。
与开关稳压器相比,LDO稳压器的设计电路更简单,而且输出电压的纹波更小,输出电压稳定性更好。
LDO稳压器的主要工作原理是通过一个功率NPN晶体管和一个PNP晶体管组成的串联电路对输电机输入电压进行调整,然后通过一个反馈电阻网络进行负反馈控制,从而实现在负载变化的情况下输出电压的稳定性。
LDO稳压器有以下几个特点:1.低压差:LDO稳压器通常具有较低的压差,一般在0.1V至0.5V之间。
这意味着它可以将高压输入电源转换为非常接近输出电路所需的稳定低压电源,从而减少了能量损耗。
2.高效率:由于LDO稳压器是线性的电压稳压器,没有开关元件,因此其效率相对较低。
但是,由于输入到输出的压差较小,使其输出功率损耗相对较小。
3.稳定性:LDO稳压器有较好的负载调节性和线性调节性能,可以在较大的负载变化范围内保持输出电压的稳定性。
4.低纹波:LDO稳压器的输出电压纹波较小,通常在几毫伏到几十毫伏之间,这对需要较低纹波的电子设备非常重要,如音频放大器。
LDO稳压器广泛应用于各种电子设备中,包括移动通信设备、计算机、工业控制系统、可穿戴设备、消费电子产品等。
由于其输出电压稳定性好、纹波小、封装紧凑等优点,使得LDO稳压器成为电子设备中一种常见的电源管理解决方案。
在选择LDO稳压器时1.输入电压范围:根据应用的需求选择合适的输入电压范围,确保稳压器能够正常工作。
2.输出电压范围:根据所需的输出电压确定合适的LDO稳压器型号,确保输出电压满足应用需求。
3.输出电流能力:考虑应用所需的最大输出电流,选择具有足够输出电流能力的LDO稳压器。
LDO

DC-DC主要有buck(降压),boost(升压),buck-boost(升降压)三种(还有一些是从这3种演化来的)
LDO在效率方面有个问题,就是它的效率大约等于输出电压比输入电压,所以当输出电压和输入电压相差较大时,效率低。
而DC-DC的效率就比较高了。重载时可以到96%,轻载80%以上。
LDO概念
LDO 是一种线性稳压器。线性稳压器使用在其线性区域内运行的晶体管或 FET,从应用的输入电压中减去超额的电压,产生经过调节的输出电压。所谓压降电压,是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。正输出电压的LDO(低压降)稳压器通常使用功率晶体管(也称为传递设备)作为 PNP。这种晶体管允许饱和,所以稳压器可以有一个非常低的压降电压,通常为 200mV 左右;与之相比,使用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 左右。负输出 LDO 使用 NPN 作为它的传递设备,其运行模式与正输出 LDO 的 PNP设备类似。 更新的发展使用 MOS 功率晶体管,它能够提供最低的压降电压。使用 功率MOS,通过稳压器的唯一电压压降是电源设备负载电流的 ON 电阻造成的。如果负载较小,这种方式产生的压降只有几十毫伏。 DC-DC的意思是直流变(到)直流(不同直流电源值的转换),只要符合这个定义都可以叫DCDC转换器,包括LDO。但是一般的说法是把直流变(到)直流由开关方式实现的器件叫DCDC。 LDO是低压降的意思,这有一段说明:低压降(LDO)线性稳压器的成本低,噪音低,静态电流小,这些是它的突出优点。它需要的外接元件也很少,通常只需要一两个旁路电容。新的LDO线性稳压器可达到以下指标:输出噪声30μV,PSRR为60dB,静态电流6μA(TI的TPS78001达到Iq=0.5uA),电压降只有100mV(TI量产了号称0.1mV的LDO)。 LDO线性稳压器的性能之所以能够达到这个水平,主要原因在于其中的调整管是用P沟道MOSFET,而普通的线性稳压器是使用PNP晶体管。P沟道MOSFET是电压驱动的,不需要电流,所以大大降低了器件本身消耗的电流;另一方面,采用PNP晶体管的电路中,为了防止PNP晶体管进入饱和状态而降低输出能力, 输入和输出之间的电压降不可以太低;而P沟道MOSFET上的电压降大致等于输出电流与导通电阻的乘积。由于MOSFET的导通电阻很小,因而它上面的电压降非常低。 如果输入电压和输出电压很接近,最好是选用LDO稳压器,可达到很高的效率。所以,在把锂离子电池电压转换为3V输出电压的应用中大多选用LDO稳压器。虽说电池的能量最後有百分之十是没有使用,LDO稳压器仍然能够保证电池的工作时间较长,同时噪音较低。 如果输入电压和输出电压不是很接近,就要考虑用开关型的DCDC了,因为从上面的原理可以知道,LDO的输入电流基本上是等于输出电流的,如果压降太大,耗在LDO上能量太大,效率不高。 DC-DC转换器包括升压、降压、升/降压和反相等电路。DC-DC转换器的优点是效率高、可以输出大 电流、静态电流小。随著集成度的提高,许多新型DC-DC转换器仅需要几只外接电感器和滤波电容器。但是,这类电源控制器的输出脉动和开关噪音较大、成本相对较高。 近几年来,随著半导体技术的发展,表面贴装的电感器、电容器、以及高集成度的电源控制芯片的成本不断降低,体积越来越小。由于出现了导通电阻很小的MOSFET可以输出很大功率,因而不需要外部的大功率FET。例如对于3V的输入电压,利用芯片上的NFET可以得到5V/2A的输出。其次,对于中小功率的应用,可以使用成本低小型封装。另外,如果开关频率提高到1MHz,还能够降低成本、可以使用尺寸较小的电感器和电容器。有些新器件还增加许多新功能,如软启动、限流、PFM或者PWM方式选择等。 总的来说,升压是一定要选DCDC的,降压,是选择DCDC还是LDO,要在成本,效率,噪声和性能上比较。
LDO的原理及应用

LDO的原理及应用01LDO定义LDO即lowdropoutregulator,是一种低压差线性稳压器。
这是相对于传统的线性稳压器来说的。
传统的线性稳压器,如78XX系列的芯片都要求输入电压要比输出电压至少高出2V~3V,否则就不能正常工作。
但是在一些情况下,这样的条件显然是太苛刻了,如5V转3.3V,输入与输出之间的压差只有1.7v,显然这是不满足传统线性稳压器的工作条件的。
针对这种情况,芯片制造商们才研发出了LDO类的电压转换芯片。
02LDO的特点低压降(LDO)线性稳压器的成本低,噪音低,静态电流小,这些是它的突出优点。
它需要的外接元件也很少,通常只需要一两个旁路电容。
新的LDO线性稳压器可达到以下指标:输出噪声30μV,PSRR为60dB,静态电流6μA,电压降只有100mV。
看了上面的定义,在不了解LDO结构的前提下,大家使用模电知识可以联想到下图低压降稳压器。
上图是最基本的稳压电路,核心器件是稳压管,它的稳压工作区间决定了输出稳压的范围,通过这种简单电路,可以实现小电流(百mA级别),小动态范围内的稳压。
把上面电路升级一下,如下图:上述电路仅多了一个2N3055三极管,目的就是提升输出带载能力,同时三极管还引入了电压负反馈,起到稳定输出电压的作用。
当输入电压Vin增大或输出负载电阻增大,输出电压Vout会瞬间增加,三极管的射极电Ve压随之增大,如果基极电压Vb不变,则Vb-Ve就会减小,进而输出电流减小,Vout减小。
上图只是简单基础的低压降稳压器。
注意,和我们说的LDO,差了“线性”二字。
这里看出上述电路输出电压Vout会受到Vbe电压波动的影响,稳定性较差。
且输出电压不可调节。
03LDO电路在上述电路的基础上添加“线性”因素,也就是引入运算放大器,加深负反馈的同时提高输出电压稳定性。
这也就构成了我们所说的低压差线性稳压器。
电路图如下在基本稳压管调整电路基础上增加了运算放大器A和分压电阻采样网络R1和R2。
(完整版)LDO原理介绍

什么是LDO?什么是 LDO? LDO 是一种线性稳压器。
线性稳压器使用在其线性区域内运行的晶体管或 FET,从应用的输入电压中减去超额的电压,产生经过调节的输出电压。
所谓压降电压,是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的 LDO(低压降)稳压器通常使用功率晶体管(也称为传递设备)作为 PNP.这种晶体管允许饱和,所以稳压器可以有一个非常低的压降电压,通常为 200mV 左右;与之相比,使用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 左右.负输出 LDO 使用 NPN 作为它的传递设备,其运行模式与正输出 LDO 的 PNP设备类似。
摘要:本文论述了低压差线性稳压器(LDO)的基本原理和主要参数,并介绍LDO的典型应用和国内发展概况。
引言便携电子设备不管是由交流市电经过整流(或交流适配器)后供电,还是由蓄电池组供电,工作过程中,电源电压都将在很大范围内变化。
比如单体锂离子电池充足电时的电压为4.2V,放完电后的电压为2。
3V,变化范围很大。
各种整流器的输出电压不仅受市电电压变化的影响,还受负载变化的影响。
为了保证供电电压稳定不变,几乎所有的电子设备都采用稳压器供电.小型精密电子设备还要求电源非常干净(无纹波、无噪声),以免影响电子设备正常工作.为了满足精密电子设备的要求,应在电源的输入端加入线性稳压器,以保证电源电压恒定和实现有源噪声滤波[1]。
一.LDO的基本原理低压差线性稳压器(LDO)的基本电路如图1—1所示,该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。
取样电压加在比较器A的同相输入端,与加在反相输入端的基准电压Uref相比较,两者的差值经放大器A放大后,控制串联调整管的压降,从而稳定输出电压。
当输出电压Uout降低时,基准电压与取样电压的差值增加,比较放大器输出的驱动电流增加,串联调整管压降减小,从而使输出电压升高.相反,若输出电压Uout超过所需要的设定值,比较放大器输出的前驱动电流减小,从而使输出电压降低。
LDO的分类及原理

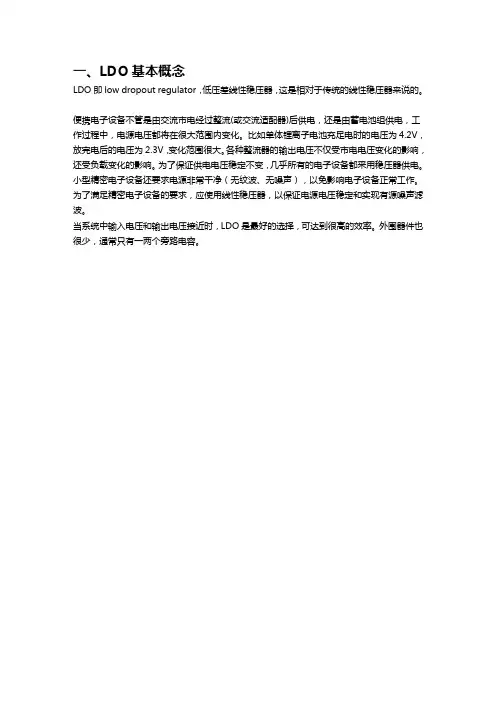

一、LDO基本概念LDO即low dropout regulator,低压差线性稳压器,这是相对于传统的线性稳压器来说的。
便携电子设备不管是由交流市电经过整流(或交流适配器)后供电,还是由蓄电池组供电,工作过程中,电源电压都将在很大范围内变化。
比如单体锂离子电池充足电时的电压为4.2V,放完电后的电压为2.3V,变化范围很大。
各种整流器的输出电压不仅受市电电压变化的影响,还受负载变化的影响。
为了保证供电电压稳定不变,几乎所有的电子设备都采用稳压器供电。
小型精密电子设备还要求电源非常干净(无纹波、无噪声),以免影响电子设备正常工作。
为了满足精密电子设备的要求,应使用线性稳压器,以保证电源电压稳定和实现有源噪声滤波。
当系统中输入电压和输出电压接近时,LDO是最好的选择,可达到很高的效率。
外围器件也很少,通常只有一两个旁路电容。
二、分类及原理根据采用晶体管类型的不同,LDO可分为双极型和CMOS型。
其中,双极型又有PNP和NPN两种,CMOS型又有P-MOSFET和N-MOSFET两种。
双极型英文又可以简称为BJT。
1,分类。
CMOS型LDO的原理电路图如下。
能支持非常低的压降、低静态电流、改善的噪声性能和低电源抑制,但P-MOS的成本更高。
双极型LDO的原理电路图如下。
具有高输入电压的优点,且拥有更好的瞬态响应,但需要更高的压降电压。
常见的5种LDO基本电路图如下,前三个是双极型,后两个是CMOS型。
A是标准NPN晶体管稳压器,B是减少压差的NPN稳压器,C是低压差PNP晶体管稳压器,D是P通道MOSFET稳压器,E是N通道MOSFET稳压器。
2,工作原理。
2.1,CMOS型LDO的工作原理:LDO的结构主要包括启动电路、恒流源偏置单元、使能电路、调整元件、基准源、误差放大器、反馈电阻网络,保护电路等。
基本工作原理是这样的:系统加电,如果使能脚处于高电平时,电路开始启动,恒流源电路给整个电路提供偏置,基准源电压快速建立,输出随着输入不断上升,当输出即将达到规定值时,由反馈网络(分压电阻)得到的反馈电压也接近于基准电压值,此时误差放大器将反馈电压和基准电压之间的误差小信号进行放大,再经调整管放大到输出,从而形成负反馈,从而使输出电压不受输入电压和温度变化的影响而保持一定。
LDO工作原理以及消除LDO自激

LDO工作原理以及消除LDO自激LDO(Low DropOut)正式称为低压差线性稳压器,在电源管理领域中起到对输入电压进行稳压输出的作用。
工作原理如下:1.参考电压电路:LDO的工作原理的核心是参考电压电路,参考电压电路通过精密电压参考源提供一个稳定的参考电压作为基准,以便控制LDO输出电压的稳定性。
2.误差放大器:LDO内部还有一个误差放大器,它将实际输出电压与参考电压进行比较,并将差值放大。
这个差值就是系统反馈控制的误差信号。
3.稳压控制电路:稳压控制电路根据误差信号,控制功率晶体管的工作状态,将其作为一个可变电阻来控制输出电压的稳定性。
当输出电压下降时,稳压控制电路会将功率晶体管的导通时间增加,以提高输出电压;当输出电压升高时,稳压控制电路会减少功率晶体管的导通时间,以降低输出电压。
4.LDO输出电容:LDO通常还有一个输出电容,用于平滑输出电压的波动,提高输出电压的稳定性。
如何消除LDO自激?LDO自激是指LDO输出端的电压波动在其中一频段内开始出现自激振荡,导致LDO无法正常工作。
为了避免LDO自激,可以采取以下方法:1.选择合适的输出电容:LDO自激往往是由于输出电容选择不当引起的。
输出电容过大或过小都会导致自激。
因此,在设计中需要选择适当的输出电容,以确保LDO的稳定性。
2.选择合适的补偿电容:补偿电容是用于对LDO进行补偿的元件,可以提高系统的稳定性。
正确选择补偿电容可以有效地抑制LDO的自激现象。
3.增加频谱阻尼:通过增加频谱阻尼,可以降低输出导通时的电位噪声,从而减小自激的可能性。
在设计中可以采用锁相环和滤波器等方法来增加频谱阻尼。
4.优化布线:在设计过程中,合理布线可以减少LDO自激的可能性。
避免干扰源与LDO输入、输出端的过近距离,减小干扰对LDO的影响。
5.排除干扰源:LDO自激往往由于周围环境中的干扰源引起。
通过对干扰源进行有效的屏蔽和隔离,可以降低LDO自激的发生概率。
LDO的基本原理与特点通俗易懂

LDO的基本原理与特点通俗易懂LDO(Low Drop-Out)是一种线性稳压器,它的基本原理是在输入电压高于输出电压时,通过控制功率晶体管的导通程度来维持稳定的输出电压。
LDO的特点包括低电压差、快速响应、低噪声和低漂移等。
LDO的基本原理是通过一个差分放大器、一个参考电压源和一个功率晶体管来实现稳压功能。
差分放大器的作用是将输出电压与参考电压进行比较,并将差值放大。
当差值过大时,放大器会通过控制功率晶体管的导通程度来调整输出电压,使其达到预设的参考电压。
LDO的一个重要特点是低电压差,也就是输入电压与输出电压之间的差值。
一般来说,LDO的电压差在几十毫伏到几百毫伏之间。
低电压差意味着LDO可以在输入电压接近输出电压的情况下工作,从而减少能量的浪费和热量的产生。
另一个特点是快速响应。
LDO具有快速的动态响应能力,可以迅速地调整输出电压以适应输入电压的变化。
这使得LDO在对负载要求较高的应用中,如处理器、FPGA等芯片的供电中表现出色。
LDO还具有低噪声的特点。
噪声是指电路中的随机信号,会对电路的性能产生负面影响。
LDO通过精心设计和优化电路结构,可以降低输入、输出和参考电压等位置的噪声,从而提供干净、稳定的输出电压。
此外,LDO还具有低漂移的特点。
漂移是指电路参数随着时间、温度和其他条件的变化而发生的不稳定性。
LDO通过采用特殊的电路设计和工艺技术,使得其输出电压在面对不稳定条件时能够保持较低的漂移,从而提高系统的稳定性和可靠性。
综上所述,LDO具有低电压差、快速响应、低噪声和低漂移等特点,适合于对电压稳定性要求较高的场合。
在移动设备、无线通信、传感器等领域的应用中,LDO发挥着重要作用。
随着电子技术的发展,LDO不断进化和改进,以满足日益复杂和高性能的应用需求。
ldo工作原理

ldo工作原理
LDO(低压差线性稳压器)是一种用于将输入电压稳定至预
定输出电压的电路,常用于电子设备中以提供稳定的电源供应。
LDO的工作原理基于负反馈控制机制。
它由三个主要部分组成:参考电压源、误差放大器和功率晶体管。
参考电压源是LDO的基础组成部分,它产生一个稳定的参考
电压,通常为固定的输出电压。
这个参考电压是LDO工作的
基准。
误差放大器(error amplifier)是另一个关键组件,它会将参考
电压与反馈电压进行比较。
反馈电压是由LDO输出端的电阻
分压得到的。
误差放大器会生成一个控制信号,通过控制功率晶体管的导通来调整输出电压。
功率晶体管是进行输出电压调整的关键部分。
当误差放大器发出的控制信号调整功率晶体管的工作状态时,输入电压通过功率晶体管被调整为所需的输出电压。
LDO在工作过程中通过不断调整功率晶体管的导通状态,使
得输出电压能够稳定在参考电压的设定值附近。
当输入电压波动时,LDO会通过负反馈机制快速对输出电压进行调整,以
保持在预定值。
总的来说,LDO借助参考电压源、误差放大器和功率晶体管
等核心组件,通过负反馈控制实现输入电压稳定输出的功能。
它在电子设备中的应用广泛,可以提供稳定可靠的电源供应。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
低压差线性稳压器(LDO)的基本原理和主要参数摘要:本文论述了低压差线性稳压器(LDO)的基本原理和主要参数,并介绍LDO 的典型应用和国内发展概况。
引言便携电子设备不管是由交流市电经过整流(或交流适配器)后供电,还是由蓄电池组供电,工作过程中,电源电压都将在很大范围内变化。
比如单体锂离子电池充足电时的电压为4.2V ,放完电后的电压为2.3V ,变化范围很大。
各种整流器的输出电压不仅受市电电压变化的影响,还受负载变化的影响。
为了保证供电电压稳定不变,几乎所有的电子设备都采用稳压器供电。
小型精密电子设备还要求电源非常干净(无纹波、无噪声),以免影响电子设备正常工作。
为了满足精密电子设备的要求,应在电源的输入端加入线性稳压器,以保证电源电压恒定和实现有源噪声滤波[1]。
一.LDO 的基本原理低压差线性稳压器(LDO)的基本电路如图1-1所示,该电路由串联调整管VT 、取样电阻R1和R2、比较放大器A 组成。
取样电压加在比较器A 的同相输入端,与加在反相输入端的基准电压Uref 相比较,两者的差值经放大器A 放大后,控制串联调整管的压降,从而稳定输出电压。
当输出电压Uout 降低时,基准电压与取样电压的差值增加,比较放大器输出的驱动电流增加,串联调整管压降减小,从而使输出电压升高。
相反,若输出电压Uout超过所需要的设定值,比较放大器输出的前驱动电流减小,从而使输出电压降低。
供电过程中,输出电压校正连续进行,调整时间只受比较放大器和输出晶体管回路反应速度的限制。
图1-1 低压差线性稳压器基本电路应当说明,实际的线性稳压器还应当具有许多其它的功能,比如负载短路保护、过压关断、过热关断、反接保护等,而且串联调整管也可以采用MOSFET 。
二.低压差线性稳压器的主要参数1.输出电压(Output Voltage)输出电压是低压差线性稳压器最重要的参数,也是电子设备设计者选用稳压器时首先应考虑的参数。
低压差线性稳压器有固定输出电压和可调输出电压两种类型。
固定输出电压稳压器使用比较方便,而且由于输出电压是经过厂家精密调整的,所以稳压器精度很高。
但是其设定的输出电压数值均为常用电压值,不可能满足所有的应用要求,但是外接元件数值的变化将影响稳定精度。
2.最大输出电流(Maximum Output Current)用电设备的功率不同,要求稳压器输出的最大电流也不相同。
通常,输出电流越大的稳压器成本越高。
为了降低成本,在多只稳压器组成的供电系统中,应根据各部分所需的电流值选择适当的稳压器。
3.输入输出电压差(Dropout Voltage)输入输出电压差是低压差线性稳压器最重要的参数。
在保证输出电压稳定的条件下,该电压压差越低,线性稳压器的性能就越好。
比如,5.0V的低压差线性稳压器,只要输入5.5V电压,就能使输出电压稳定在5.0V。
4.接地电流(Ground Pin Current)接地电路IGND是指串联调整管输出电流为零时,输入电源提供的稳压器工作电流。
该电流有时也称为静态电流,但是采用PNP晶体管作串联调整管元件时,这种习惯叫法是不正确的。
通常较理想的低压差稳压器的接地电流很小。
5.负载调整率(Load Regulation)负载调整率可以通过图2-1和式2-1来定义,LDO的负载调整率越小,说明LDO抑制负载干扰的能力越强。
图2-1 Output Voltage&Output Current(2-1)式中△Vload—负载调整率Imax—LDO最大输出电流Vt—输出电流为Imax时,LDO的输出电压Vo—输出电流为0.1mA时,LDO的输出电压△V—负载电流分别为0.1mA和Imax时的输出电压之差6.线性调整率(Line Regulation)线性调整率可以通过图2-2和式2-2来定义,LDO的线性调整率越小,输入电压变化对输出电压影响越小,LDO的性能越好。
图2-2 Output Voltage&Input Voltage(2-2)式中△Vline—LDO线性调整率Vo—LDO名义输出电压Vmax—LDO最大输入电压△V—LDO输入Vo到Vmax'输出电压最大值和最小值之差7.电源抑制比(PSSR)LDO的输入源往往许多干扰信号存在。
PSRR反映了LDO对于这些干扰信号的抑制能力。
三.LDO的典型应用低压差线性稳压器的典型应用如图3-1所示。
图3-1(a)所示电路是一种最常见的AC/DC电源,交流电源电压经变压器后,变换成所需要的电压,该电压经整流后变为直流电压。
在该电路中,低压差线性稳压器的作用是:在交流电源电压或负载变化时稳定输出电压,抑制纹波电压,消除电源产生的交流噪声。
各种蓄电池的工作电压都在一定范围内变化。
为了保证蓄电池组输出恒定电压,通常都应当在电池组输出端接入低压差线性稳压器,如图3-1(b)所示。
低压差线性稳压器的功率较低,因此可以延长蓄电池的使用寿命。
同时,由于低压差线性稳压器的输出电压与输入电压接近,因此在蓄电池接近放电完毕时,仍可保证输出电压稳定。
众所周知,开关性稳压电源的效率很高,但输出纹波电压较高,噪声较大,电压调整率等性能也较差,特别是对模拟电路供电时,将产生较大的影响。
在开关性稳压器输出端接入低压差线性稳压器,如图2-3(c)所示,就可以实现有源滤波,而且也可大大提高输出电压的稳压精度,同时电源系统的效率也不会明显降低。
在某些应用中,比如无线电通信设备通常只有一足电池供电,但各部分电路常常采用互相隔离的不同电压,因此必须由多只稳压器供电。
为了节省共电池的电量,通常设备不工作时,都希望低压差线性稳压器工作于睡眠状态。
为此,要求线性稳压器具有使能控制端。
有单组蓄电池供电的多路输出且具有通断控制功能的供电系统如图3-1(d)所示。
图3-1 低压差线性稳压器(LDO)典型应用四.国内LDO发展概况中国集成电路(IC)产业经过40余年的发展,已经形成了一个良好的产业基础,并已经进入了一个加速发展的新阶段[2]。
借鉴国外先进技术,充分利用国内优惠政策,是当前国内各个IC公司发展的立足点。
作为被广泛应用于手机、DVD、数码相机以及Mp3等多种消费类电子产品中的稳压芯片,LDO已引起人们的高度重视。
国内早期从事LDO生产的圣邦微电子有限公司生产的SG2001、SG2002及SG2003系列LDO,足以满足当前市场上主流电压、电流的需要;它的SG2004、SG2011以及SG2012系列产品,非常适合于大电流负载应用;而它的SGM2007/2006/2005系列RF LDO更适用于手机电源的应用。
尽管是国产芯片,但这些芯片的性能丝毫不逊色于国外同类产品,而价格更适合于当前国内市场。
由此看来,国内与国外IC发展的差距将不会越来越大,每个国人都可以相信,中国不仅可以成为IC产业的新兴地区,更能成为世界IC强国。
参考文献1.王国华,王鸿麟,羊彦等.便携电子设备电源管理技术.西安电子科技大学出版社.2004,1 2.蔺建文.正在崛起的中国集成电路产业.国家集成电路设计西安产业化基地.2002普通线性稳压器和LDO(Low Dropout Regulator)低压差线性稳压器区别线性稳压器主要包括普通线性稳压器和LDO(Low Dropout Regulator,低压差线性稳压器)两种类型,它们的主要区别是:普通线性稳压器(如常见的78系列三端稳压器)工作时要求输进与输出之间的压差值较大(一般要求在2~3V以上),功耗较高;而LDO工作时要求输进与输出之间的压差值较小(可以为IV以下甚至更低),功耗较低。
(1) 线性稳压器基本工作原理线性稳压器是通过输出电压反馈,经误差放大器等组成的控制电路来控制调整管的管压降VDD(即压差)来达到稳压的目的,其原理框图如图1所示。
特点是VIN必须大于VOUT,调整管工作在线性区(线性稳压器从此得名)。
输进电压的变动或负载电流的变化引起输出电压变动时,通过反馈及控制电路,改变VDO的大小,使输出电压VOUT基本不变。
普通线性稳压器和LD0的工作原理是一致的,不同的是,二者采用的调整管结构不同,从而使LD0比普通线性稳压器压差更小,功耗更低。
有些液晶显示器中使用的线性稳压器i设有输出控制端,也就是说,这种稳压器输出电压受控制真个控制。
图2所示是可控稳压器的内部框图。
图1 线性稳压器原理框图图2 可控稳压器的内部框图图2中,EN(有时也用符号SHDN表示)为输出控制端,一般由微处理器加低电平(或高电平)使LDO封闭(或工作),在封闭电源状态时,电流约为1μA。
(2)线性稳压器的特点线性稳压用具有本钱低、封装小、外围器件少和噪声小的特点。
线性稳压器的封装类型很多,非常适合在液晶显示器中使用。
对于固定电压输出的场合,外围只需2~3个很小的电容即可构成整个电路。
超低的输出电压噪声是线性稳压器最大的上风。
输出电压的纹波不到35μV(RMS),又有极高的信噪抑制比,非常适适用做对噪声敏感的小信号处理电路供电。
同时,由于没有开关时大的电流变化所引发的电磁干扰(EMI),所以便于设计。
但线性稳压器的缺点是效率不高,且只能用于降压的场合。
线性稳压器的效率取决于输出电压与输进电压之比η=Vo:Vio例如,对于普通线性稳压器,在输进电压为5V的情况下,输出电压为2.5V时,效率只有50%,也就是约有50%的电能被转化成热量流失掉了,这也是普通线性稳压器工作时易发热的主要原因:对于LDO,由于是低压差,因此效率要高得多。
例如,在输进电压为3.3V的情况下,输出电压为2.5V时,效率可达76%。
所以,在液晶显示器中,为了进步电能的利用率,较少采用普通线性稳压器,而多采用LDO。
