006反循环钻孔灌注桩施工
钻孔灌注桩反循环工艺流程
钻孔灌注桩反循环工艺流程1. 简介钻孔灌注桩（Bored Pile）是一种常用的地基处理方法，广泛应用于建筑、桥梁、码头等工程中。
而钻孔灌注桩反循环工艺是指在施工过程中采用反循环钻探技术，即通过回转钻进和抽取泥浆的方式进行施工。
本文将详细描述钻孔灌注桩反循环工艺流程的步骤和流程。
2. 工艺流程2.1 设计准备阶段在进行钻孔灌注桩反循环施工之前，需要进行设计准备阶段的工作。
具体步骤如下：2.1.1 工程勘察根据项目要求，进行现场勘察和资料收集，获取地质、水文等相关信息，并制定相应的勘察方案。
2.1.2 桩基设计根据勘察结果，结合设计要求，进行桩基设计。
包括确定桩径、桩长、钢筋配筋等参数，并制定施工方案。
2.1.3 设备准备根据设计要求，准备相应的钻机、抽泥机等设备，并进行设备调试和检验。
2.2 施工准备阶段在施工前，需要进行施工准备阶段的工作。
具体步骤如下：2.2.1 施工方案编制根据设计要求和现场实际情况，编制详细的施工方案。
包括施工顺序、施工方法、施工参数等。
2.2.2 施工人员培训对参与施工的人员进行培训，确保他们了解施工流程和操作规范，并具备相应的技能。
2.2.3 施工现场布置根据施工方案，对施工现场进行布置。
包括搭建钻机平台、设置安全警示标志等。
2.3 钻孔灌注桩反循环施工阶段完成上述准备后，即可进入钻孔灌注桩反循环施工阶段。
具体步骤如下：2.3.1 钻孔准备将钻杆组装好，并连接到钻机上。
调整钻机的位置和角度，使其与设计要求一致。
2.3.2 钻孔施工启动钻机，开始进行钻孔施工。
根据设计要求，控制钻杆的下压力和旋转速度，控制钻孔的直径和深度。
2.3.3 泥浆抽取在钻孔过程中，通过泥浆抽取装置对泥浆进行抽取。
将泥浆送入泥浆池或处理设备进行处理。
2.3.4 钢筋安装在完成钻孔后，将预先准备好的钢筋放入孔内。
根据设计要求，进行钢筋的连接和固定。
2.3.5 灌注混凝土在完成钢筋安装后，开始灌注混凝土。
6钻孔桩(反循环)施工方案------终版
新建蒙西至华中地区铁路煤运通道工程MHTJ-12标钻孔桩（反循环）施工方案目录一、编制依据 (1)二、工程概况 (2)1、工程描述 (2)2、地质、水文概况 (2)3、气象特征 (3)三、施工准备 (3)1、施工技术准备 (3)2、施工人员准备 (6)3、施工机械、物资准备 (6)4、现场准备 (7)四、钻孔桩施工工艺及方法 (7)1、场地准备 (8)2、桩位放样 (9)3、埋设钢护筒 (9)4、钻机就位 (9)5、泥浆制备、钻孔 (9)6、成孔检测 (12)7、清孔、检查沉渣厚度 (12)8、钢筋笼及声测管安装 (13)9、安放导管 (14)10、二次清孔 (15)11、浇筑水下混凝土 (15)12、桩头处理 (17)13、桩基检测 (18)五、质量保障措施 (18)1、桩位控制 (18)2、检孔、清孔 (18)新建蒙西至华中地区铁路煤运通道工程MHTJ-12标钻孔桩（反循环）施工方案3、混凝土灌注质量控制 (20)六、安全保障措施 (21)1、场地布置安全技术措施 (21)2. 施工用电安全技术措施 (21)3、防止机械伤害安全措施 (22)4、吊装施工安全措施 (22)七、施工注意事项及常见问题 (23)1、坍孔 (23)2、钻孔漏浆 (24)3、首批混凝土封底失败 (24)4、灌注过种中坍孔 (25)5、导管拨空、掉管 (25)6、灌注过程中混凝土上升困难、不翻浆。
(25)八、文明施工及环水保护 (26)1、环境保护 (26)2、噪声控制 (26)3、现场文明施工 (26)4、环境绿化措施 (26)5、水土保持措施 (26)新建蒙西至华中地区铁路煤运通道工程MHTJ-12标钻孔桩（反循环）施工方案钻孔桩施工方案一、编制依据1、《铁路工程测量规范》（TB10101-2009）；2、《铁路混凝土结构耐久性设计规范》（TB10005-2010）；3、《铁路桥涵设计基本规范》（TB10002.1-2005）；4、《铁路桥涵地基和基础设计规范》（TB10002.5-2005）；5、《客货共线铁路桥涵工程施工技术指南》（TZ203- 2008）；6、《铁路桥涵工程施工质量验收标准》（TB10415-2003）；7、《铁路工程基本作业施工安全技术规程》（TB10301-2009）；8、《铁路建设项目现场管理规范》(Q/CR9202-2015) ；9、《铁路桥梁工程施工机械配置技术规程》(Q/CR9225-2015) ；10、《铁路桥涵工程施工安全技术规程》（TB10303-2009）；11、《铁路工程基桩检测技术规程》（TB10218-2008）；12、《铁路桥梁钻孔桩施工技术规程》（Q/CR9212-2015）；13、《铁路混凝土工程施工质量验收标准》(TB10424-2010)；14、《蒙华公司煤运通道项目建设管理规定》及相关设计文件；15、《蒙华浩三段施桥》（153～163）；16、《蒙华浩三段桥通-IV-13》（桩基钢筋布置图）；17、《新建蒙西至华中地区铁路煤运通道土基工程MHTJ-12标实施性性施工组织设计》；18、《新建蒙西至华中地区铁路煤运通道土建工程MHTJ-12标施工承包合同》；19、《新建时速200公里客货共线有砟轨道铁路轨道控制网测设补充规定》（铁总建设2013-88号）；20、国家、铁路总公司、地区有关安全、环境保护水土保持的法律、法规及条例。
泥浆护壁钻孔灌注桩正循环,反循环
泥浆护壁钻孔灌注桩正循环,反循环
泥浆护壁钻孔灌注桩正循环和反循环是两种不同的施工方法。
正循环法是在钻孔过程中，泥浆由泥浆泵从钻杆内部注入孔内，然后通过孔底的冲洗孔排出。
正循环法可以有效地冲刷孔壁，清除孔底的碎屑，使钻孔更加顺利和稳定。
反循环法是指通过一个独立的回驳管道将泥浆从钻杆的外部注入孔内，然后通过回流管将泥浆和碎屑从孔底排出。
反循环法可以减少泥浆在孔底的停留时间，减少泥浆的污染，同时还可以提高钻进速度。
选择使用正循环法还是反循环法，需要根据具体的地质条件、孔径要求和工程需求来决定。
同时，施工人员需要合理控制泥浆的注入速度和排出速度，确保泥浆循环的顺畅和钻孔的安全。
反循环灌注桩施工方案
反循环灌注桩施工方案反循环灌注桩（Reverse Circulation Drilling，缩写为RCD）是一种常用于地基处理和基础加固的方法。
它是通过将水泥浆体或其他硬化材料反向注入岩石或土壤中来加固地基，以提高地基的承载能力和稳定性。
本文将详细介绍反循环灌注桩的施工方案。
一、工程准备1.现场勘察与设计：根据工程要求，进行现场勘察，确定灌注桩施工的位置和数量，并设计灌注桩的尺寸和深度。
2.设备准备：准备好适用于反循环灌注桩施工的设备，包括反循环灌注钻机、注浆泵、水泥罐、输送管道等。
3.动力供应：确保施工现场有稳定的动力供应，为设备提供足够的电力和压缩空气。
4.施工团队：组建专业的施工团队，确定各个施工人员的职责分工，确保施工的连贯性和高效性。
二、施工流程1.寻找钻孔位置：根据设计图纸，找到需要进行灌注桩施工的位置，并在地面上标志出钻孔位置。
2.钻孔准备：使用反循环灌注钻机，在标记好的位置上开始钻孔。
根据设计要求，选用适当的钻头和钻杆，保证钻孔的深度和直径。
同时，在这个过程中，不断注入水泥浆体，以保持钻孔的稳定。
3.钻孔回收：当钻孔到达设计的深度后，需要回收钻孔中的岩土颗粒和水泥浆体，以便进行下一步的灌注作业。
这一过程通过注入高压气体，将岩土颗粒和水泥浆体从钻孔底部排出，同时通过回收管道将其运送到地面。
4.清洗和检查：在回收钻孔的过程中，还需要对钻杆进行清洗和检查，以确保钻杆的质量和强度，并防止再次使用时出现问题。
5.注浆灌注：当钻孔清洗完毕后，需要进行注浆灌注。
使用注浆泵将水泥浆体或其他硬化材料反向注入钻孔中，填充孔内的空隙，以增加钻孔的承载能力。
6.钻孔封堵：当灌注作业完成后，需要对钻孔进行封堵，以避免水泥浆流入地下水中，并确保钻孔的密封性和稳定性。
7.后处理工作：对施工现场进行清理，将废弃物清理干净并妥善处理，恢复现场的原貌。
三、施工注意事项1.确保施工现场安全：在施工过程中，需要确保施工现场的安全，如设置安全警示标志，采取必要的安全措施，确保工人的人身安全。
反循环钻孔灌注桩
反循环钻孔灌注桩一、反循环钻孔灌注桩施工工序要点：（1)规划布置施工现场时，应首先考虑冲洗液循环、排水、清渣系统的安设，以保证反循环作业时，冲洗液循环通畅污水排放彻底，钻渣清除顺利。
(2)及时清除循环池沉渣。
(3)钻头吸水断面应开敞、规整、流阻小，以利防止砖块、砾石等堆挤堵塞；钻头体吸口端距钻头底端高度不宜大于250mm；钻头体吸水口直径宜略小于钻杆内径。
(4)钻进操作要点：①砂石泵起动后，应待反循环正常后，才能开动钻机慢速回转下放钻头至孔底。
开始钻进时，应先轻压慢转至钻头正常工作后，逐渐加大转速，调整加压力，以不造成钻头吸口堵水为限度。
②钻进时应认真仔细观察进尺情况和砂石泵的排水出渣情况；排量减少或出水中含钻渣较多时，应控制给进速度，防止因循环液比重太大而中断反循环。
③钻进参数应根据不同的地层情况，桩径，并获得砂石泵的合理排量和钻机的经济钻速来加以选择和调整。
④加接钻杆时，应先停止钻进，将钻具提离孔底80～100mm，维持冲洗液循环1～2min，以清洗孔底并将管道内的钻渣携出排净，然后停泵加接钻杆。
⑤钻杆连接应拧紧上牢，防止螺栓、螺母、拧卸工具等掉入孔内。
⑥钻进时如孔内出现坍孔、涌砂等异常情况，应立即将钻具提离孔底，控制泵量，保持冲洗液循环，吸除坍落物和涌砂，同时向孔内输送性能符合要求的泥浆，保持水头压力以抑制继续涌砂和坍孔，恢复钻进后，控制泵排量示宜过大，避免吸坍孔壁。
⑦钻进达到要求孔深停钻时，应维持冲洗液正常循环，清洗吸除孔底沉渣至返出冲洗液的钻渣含量小于4%为止。
起钻时应注意操作轻稳，防止钻头拖刮孔壁，并向孔内补入适量冲洗液，稳定孔内水头高度。
二、反循环钻孔灌注桩的工艺流程图三、影响桩体质量的原因及其预防措施1 、影响桩身上部强度的原因分析（1）钻孔灌注桩在承受垂直荷载压力的时候，以桩顶位置所受的压力最大，下部承受的压力相对较小。
但钻孔灌注桩的成桩工艺与实际受力状况相反，往往是上部混凝土的强度低，中下段混凝土的强度高，若不严格控制，容易出现桩上段强度达不到质量要求的情况。

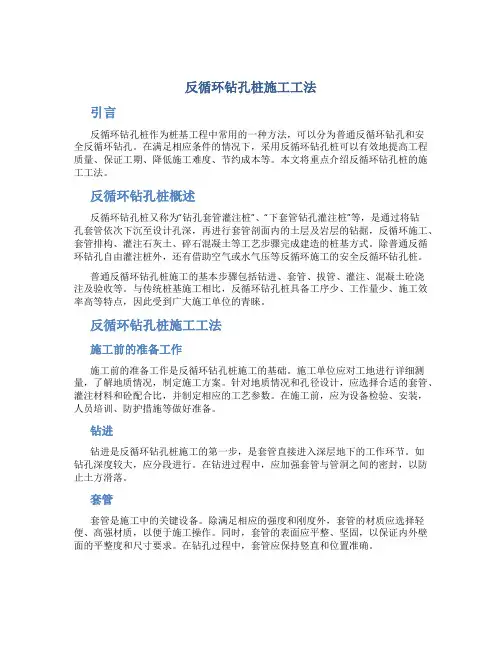

反循环钻孔桩施工工法
反循环钻孔桩施工工法引言反循环钻孔桩作为桩基工程中常用的一种方法，可以分为普通反循环钻孔和安全反循环钻孔。
在满足相应条件的情况下，采用反循环钻孔桩可以有效地提高工程质量、保证工期、降低施工难度、节约成本等。
本文将重点介绍反循环钻孔桩的施工工法。
反循环钻孔桩概述反循环钻孔桩又称为“钻孔套管灌注桩”、“下套管钻孔灌注桩”等，是通过将钻孔套管依次下沉至设计孔深，再进行套管剖面内的土层及岩层的钻掘，反循环施工、套管排构、灌注石灰土、碎石混凝土等工艺步骤完成建造的桩基方式。
除普通反循环钻孔自由灌注桩外，还有借助空气或水气压等反循环施工的安全反循环钻孔桩。
普通反循环钻孔桩施工的基本步骤包括钻进、套管、拔管、灌注、混凝土砼浇注及验收等。
与传统桩基施工相比，反循环钻孔桩具备工序少、工作量少、施工效率高等特点，因此受到广大施工单位的青睐。
反循环钻孔桩施工工法施工前的准备工作施工前的准备工作是反循环钻孔桩施工的基础。
施工单位应对工地进行详细测量，了解地质情况，制定施工方案。
针对地质情况和孔径设计，应选择合适的套管、灌注材料和砼配合比，并制定相应的工艺参数。
在施工前，应为设备检验、安装，人员培训、防护措施等做好准备。
钻进钻进是反循环钻孔桩施工的第一步，是套管直接进入深层地下的工作环节。
如钻孔深度较大，应分段进行。
在钻进过程中，应加强套管与管洞之间的密封，以防止土方滑落。
套管套管是施工中的关键设备。
除满足相应的强度和刚度外，套管的材质应选择轻便、高强材质，以便于施工操作。
同时，套管的表面应平整、坚固，以保证内外壁面的平整度和尺寸要求。
在钻孔过程中，套管应保持竖直和位置准确。
拔管拔管是反循环钻孔桩的一个重要环节。
在钻孔过程中，套管不断沉进地下，而其内部也会填充一定数量的土方。
为了保证土方的质量和效果，应适时拔出套管，并注意观察孔深和土质的情况。
灌注灌注是指在套管成孔之后，将预制或现场配置的混凝土灌入套管内，填满整个孔穴。
正反循环钻孔灌注桩施工工艺
正反循环钻孔灌注桩施工工艺一、前期准备1.1 现场勘测在施工前，需要进行现场勘测，确定钻孔的位置和深度，并且了解地质情况。
1.2 设计图纸根据现场勘测的数据，绘制设计图纸，确定钻孔的数量和位置，并且标注出孔深和直径。
1.3 施工方案根据设计图纸，编制施工方案，包括钻孔机械的选择、钻孔顺序、灌注材料的使用量等。
二、材料准备2.1 钢筋选择合适规格的钢筋，按照设计要求加工成所需长度和形状。
2.2 灌注材料根据设计要求选择合适的灌注材料，如水泥、砂浆等，并且按照比例配制好。
2.3 钻头选择合适规格的钻头，并且确保其质量符合要求。
三、施工流程3.1 钻孔准备根据设计要求，在地面上标出钻孔位置，并且用打桩机将地面锤实。
然后使用挖掘机或者人力开挖出一个直径略大于钻头直径的坑洞。
3.2 钻孔操作将钻头安装在钻孔机上，将机器移动到钻孔位置，启动机器开始钻孔。
在钻孔的过程中，需要不断加水冷却钻头，并且及时清理出土。
3.3 钢筋安装在完成每个钻孔后，立即安装预埋的钢筋。
首先将预埋的钢筋清理干净，并且用金属刷子刮去锈迹。
然后将其放入预留的孔洞中，并且用扳手或者铁锤敲打使其与灌注材料紧密贴合。
3.4 灌注材料灌注在完成每个钢筋的安装后，立即进行灌注材料灌注。
首先要确保灌注口处没有空气，并且要用塑料管把灌注口封住。
然后使用搅拌车将配制好的灌注材料倒入桶中，并且用泵送到每个预留孔洞中。
3.5 反复循环在完成所有的灌注工作后，需要进行反复循环操作。
首先，在地面上标记出已经灌注好的桩顶高度，并且使用测量仪器测量其高度是否符合要求。
如果不符合要求，需要重新进行灌注操作。
然后，将钻孔机移动到下一个钻孔位置，并且重复以上的操作。
四、验收和保护4.1 验收在完成所有的施工工作后，需要进行验收工作。
首先需要对灌注桩的质量进行检查，并且使用测量仪器对其高度和直径进行测量。
如果符合设计要求，则可以进行下一步保护工作。
4.2 保护在完成验收工作后，需要对灌注桩进行保护。
反循环钻孔灌注桩技术交底
反循环钻孔灌注桩技术交底一、工程概述反循环钻孔灌注桩是一种常用的基础工程施工技术，适用于各类土层和岩层，具有施工效率高、桩身质量好等优点。
本次施工的项目为_____，桩基础设计采用反循环钻孔灌注桩，桩径为_____，桩长为_____，共计_____根桩。
二、施工准备1、技术准备（1）熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径等设计参数。
（2）编制施工方案，明确施工工艺、施工流程、质量控制标准等。
（3）进行技术交底，确保施工人员了解施工要求和技术要点。
2、场地准备（1）平整施工场地，清除杂物和障碍物，确保施工机械的通行和作业。
（2）修筑施工便道，保证材料运输和设备进出的畅通。
（3）设置排水系统，排除场地内的积水，防止施工过程中发生水淹。
3、材料准备（1）钢筋：根据设计要求，准备好桩身钢筋，钢筋的规格、型号、数量应符合设计要求，钢筋应具有质量证明书和检验报告，并经复试合格后方可使用。
（2）混凝土：采用商品混凝土，混凝土的强度等级、坍落度等应符合设计要求，混凝土供应商应提供质量证明书和配合比报告。
4、设备准备（1）反循环钻机：根据桩径和桩长选择合适型号的反循环钻机，钻机应性能良好，运转正常。
（2）泥浆泵：配备与钻机相匹配的泥浆泵，用于循环泥浆。
（3）电焊机、切割机等钢筋加工设备：用于钢筋的加工制作。
（4）吊车：用于钢筋笼的吊装。
三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或经纬仪进行桩位的测量放线，确定桩位的中心位置，并设置护桩，以便在施工过程中进行桩位的复核。
2、埋设护筒（1）护筒采用钢板制作，护筒内径应比桩径大 200 400mm，护筒高度宜高出地面 03m 或水面 10 20m。
（2）护筒的埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于 50mm，护筒的倾斜度不得大于 1%。
（3）护筒周围应用粘土分层夯实，防止护筒移位和漏水。
3、钻机就位（1）将钻机移动到桩位处，调整钻机的水平和垂直度，使钻机的钻头中心与桩位中心重合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反循环钻孔灌注桩施工：
(1)规划布置施工现场时，应首先考虑冲洗液循环、排水、清渣
系统的安设，以保证反循环作业时，冲洗液循环通畅污水排放彻底，
钻渣清除顺利。
(2)及时清除循环池沉渣。
(3)钻头吸水断面应开敞、规整、流阻小，以利防止砖块、砾石
等堆挤堵塞；钻头体吸口端距钻头底端高度不宜大于250mm； 钻头
体吸水口直径宜略小于钻杆内径。
(4)钻进操作要点：
①砂石泵起动后，应待反循环正常后，才能开动钻机慢速回转下
放钻头至孔底。开始钻进时，应先轻压慢转至钻头正常工作后，逐渐
加大转速，调整加压力，以不造成钻头吸口堵水为限度。
②钻进时应认真仔细观察进尺情况和砂石泵的排水出渣情况；排
量减少或出水中含钻渣较多时，应控制给进速度，防止因循环液比重
太大而中断反循环。
③钻进参数应根据不同的地层情况，桩径，并获得砂石泵的合理
排量和钻机的经济钻速来加以选择和调整。
④加接钻杆时，应先停止钻进，将钻具提离孔底80～100mm，
维持冲洗液循环1～2min，以清洗孔底并将管道内的钻渣携出排净，
然后停泵加接钻杆。
⑤钻杆连接应拧紧上牢，防止螺栓、螺母、拧卸工具等掉入孔内。
⑥钻进时如孔内出现坍孔、涌砂等异常情况，应立即将钻具提离
孔底，控制泵量，保持冲洗液循环，吸除坍落物和涌砂，同时向孔内
输送性能符合要求的泥浆，保持水头压力以抑制继续涌砂和坍孔，恢
复钻进后，控制泵排量示宜过大，避免吸坍孔壁。
⑦钻进达到要求孔深停钻时，应维持冲洗液正常循环，清洗吸除
孔底沉渣至返出冲洗液的钻渣含量小于4%为止。起钻时应注意操作
轻稳，防止钻头拖刮孔壁，并向孔内补入适量冲洗液，稳定孔内水头
高度。
