便携式水文流速流量仪概述
LS1206B型便携式流速流量仪技术资料以及说明书
一、仪器简介LS1206B型便携式流速流量仪供测定流水中预定测点的时均流速。
本仪器造型轻巧，结构紧密，携带方便，适用于河流、管道、排灌渠道、水利调查和径流实验等。
二、技术指标1．旋桨回转直径：Φ70mm2．旋桨水力螺距：H=120mm3．仪器起转速：V0≤0.05m/s4．仪器测速范围：0.05～8m/s5．仪器工作水深：0.1～1.6m （测杆） 0.1~20m (铅鱼）6．检定精度：公式均方差m≤±1.5% V<0.2m/s时，相对误差δ≤±5%7．讯号频率：每转一个讯号8．使用环境水温：0～40℃9．连续工作时数：10h10．显示：汉字液晶显示，4行32位11．工作电源：7.2V\4200mAh,可充电12.耐腐性强、可靠性高，安全性符合国标要求。
三、仪器结构感应部件：三叶螺旋桨，用于感受水流速度传讯机构：旋桨转数转为电脉冲讯号，供计数用尾翼：平面翼舵用于明渠测流时仪器水平定向测杆：用预测水深，测杆顶端装有汛号转换插座四、工作原理当水流作用到仪器感应元件旋桨时，旋桨即产生回转运动。
水流速度快慢变化，旋桨转速也随着快慢变化，它们之间存在一定的函数关系。
此关系通过流速仪检定水槽实验确定。
五、配置1、LS1206B 通用水文测算仪1台2、旋浆流速仪传感器 1台4、尾翼部件 1个5、信号线1根6、扳手（27mm） 1只7、大小起子各1只8、鉴定证书1份9、说明书 1份LS1206B型便携式流速仪使用说明书前言须知：感谢您选用本公司LS1206B型便携式流速仪。
在使用仪器前请您详细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用该仪器。
一、仪器简介LS1206B型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。
便携式流速仪主要由旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m×4Ф16测杆组成。
便携式流速测算仪的测量原理
便携式流速测算仪的测量原理
便携式流速测算仪是专门为水文站，水文地质调查,环保监测、灌区等部门而专门研制的新型仪器。
该仪器具有耗电省、功能齐全、自动化程度高、稳定可靠,适用性强等优点。
适用于接收各种转子流速传感器所产生的信号。
仪器的技术要求：
测速公式：V＝KN/T＋C(m/s)(自动计算)
测速范围：0.01-4.00m/s(可到5.00m/s)
测流误差：≤1.5%
显示屏：4×16位液晶显示
测量方式：测杆定位测量
温度范围：－20℃-50℃
电源：DC8.4V锂离子充电电池,充满后可连续工作40小时以上.
测量原理：
本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量Q＝V·S（S为
断面面积）
流速测定：
测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：
本仪器使用时，K、C均为常数，测流时，只要测出T和N，即可算出流速。
流量的计算：
流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。

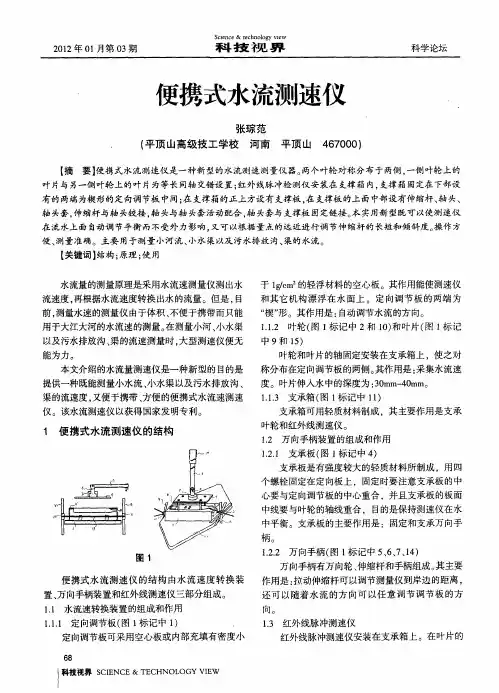

便携式水流测速仪
量水流的断面面积， 最后换算出水流的流量。
２１ 水流速的计算 ．
Ｖ＝ 一 。
Ｄｎ
６ ０
上式中 ，一表示“ Ｄ 测量 仪” 的叶轮吃水直径 ， 单 位是 ｉ： ｎ
ｎ＿ －表示叶轮的转速 ． 单位是 ｒ ｉ： ／ｎ ａ ｒ
ｖ 一表示叶轮的线速度等于水流的流速 ， 单位是
图１
１ ． 万 向手柄 （ １ ．２ ２ 图 标记中 ５ ６７ ｌ） 、 、、４
万向手柄有万 向轮 、 伸缩杆和手柄组成。 其主要 作用是 ： 拉动伸缩杆可以调节测量仪到岸边的距离 ，
还可以随着水流 的方 向可以任意调节调节板的方
向。 Biblioteka 便携式水流测速仪 的结 构由水 流速度转换 装 置、 万向手柄装置和红外线测速仪三部分组成。 １ 水流速转换装置的组成和作用 ． １
叶轮和 红外线 测速 仪 。 １ 万 向手柄装 置 的组 成和作 用 ． ２
１ 便 携式水流测速仪 的结构
１ ． 支承板 （ １ ．１ ２ 图 标记中 ４ ）
支 承板 是有 强度 较大 的轻质 材 料所制 成 ，用 四
个螺栓 固定在定向板上 ，固定时要注意支承板 的中 心要与定向调节板的中心重合 ，并且支承板的板面 中线要与叶轮的轴线重合 ．目的是保持测速仪在水 中平衡 。支承板的主要作用是 ：固定和支承万向手 柄。
ｍ／ 。 ｓ
２ 水流量的计算 ． ２
Ｑ Ｓｔ ＝ｖ
解水 速 ＝ ＝ 爱 ：流 度 ｖ 三
＝ ．３ ｓ ２ ８ ｍ／
上式中，一表示水流得横截面积 ， ｓ 单位 ｉ ； ｎ ｖ 一表示水流的速度 ， 单位是 ｍ ｓ ／ ； ｔ 一表示时间， 单位是 ｓ ： Ｑ 一是流量 ， 单位是 ｍ／。 ３ ｓ
转子流速仪的性能特点介绍 流速仪解决方案
转子流速仪的性能特点介绍流速仪解决方案流速测量仪是一种大量程的江河水文测速仪器。
可用于江、湖、渠道和水库等水体,进行各种高、中低流速测量,也可用于电站压力管道和某些科学试验中,进行高速和特高速测量。
转子式便携式流速流量仪的性能：计算机全自动信号处理，勿需人工干预。
全傻瓜式设计，操作简单；用户勿需培训，可任意操作，无严格次序要求。
流速仪信号声光指示、功能指示和测速完毕的声音提示。
适合于全天候测流。
具有存储功能，可储存50个点流速。
完善的系统自我保护降低了对用户的操作要求，最大限度的便利于用户。
简单的电路设计与优化的软件设计，将整机故障降为最低。
对流速仪发讯部件的保护性设计，提高了流速仪发讯部件的使用寿命。
适用于各种转子式流速仪。
广泛适用于水文测验、水利调查、农田浇灌、径流试验等,亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。
仪器维护与故障排出：故障现象原因分析排出方法插上插头，无显示，N不变化1．电池没电2．插头线断1．充电2．重新焊一直显示“！SD”有无设置加载SD卡，卡是否存满，接触不良重新插，加载SD卡显示不清，计数不正常1．电池电压不足2．线路板内部故障1．充电2．送厂维护和修理按键失灵薄膜面板未插好重新插备注：关于电池组的充电，仪表带自动重放电保护，充电4—5小时就可以，充分检测充电器绿灯。
仪器的维护:测算仪的维护，短期不用时，必需拨掉插头（断开电源）保存。
长期不用时，三个月须充电一次。
每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干，存放。
旋浆式水流测速仪是我国使用较普遍的以旋浆作为感应元件的水文仪器；在一般河流、渠道、水库等水断面中测定测点的水流平均速度，从而确定断面的流量，是传统牢靠的测流水文仪器。
现将日常使用的常见故障及排出方法介绍。
水流测速仪在测量时精度不准。
流速仪使用时，如发觉旋转部件松动，或轴向窜动，浆套与轴间隙过大，应立刻停止使用，进行检验。
流速仪说明书
便携式流速测算仪便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。
便携式流速仪主要由LS1206B型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、MT-B型流速流量仪、0.4m×4Ф16测杆组成。
全套仪器置于高级铝合金密码箱内。
使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。
图1. 便携式流速仪安装图该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，是国内目前新型的便携式流速测量仪器。
一．仪器的技术要求：(K/b)N测速公式：V ＝—————＋ C/a(m/s)(自动计算) K/b 、C/a均为常数T仪器编号：＿＿＿＿＿、K或b＿＿＿＿＿、C或a＿＿＿＿＿＿测速范围：0.05-7.00 m/s (可到7.00m/s)测流误差：≤1.5%显示屏：2×16位液晶显示测量方式：测杆定位测量（亦可缆绳悬挂定位测量）温度范围：－20℃- 50℃电源：DC5V（四节5号镍氢充电电池）,充满后可连续工作40小时以上.二．测量原理：本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量 Q＝V·S（S为断面面积）1.流速测定：测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：(K/b)NV＝—————- ＋ C/a（m/s）T式中：V：测流时段内平均流速（m/s）b/K：桨叶水力螺距a/C：流速仪常数T：测流历时（单位为S）N：T时段内信号数S：断面面积Q：流量本仪器使用时，K/b 、C/a均为常数，测流时，设置T测出N，还可设置S，即可自动算出流速，和流量。
2. 流量的计算：流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量，本仪器会自动计算流量。
三．仪器的操作使用：正常时，插上插头，仪器电源即可通电显示上次关机时所选用流速仪参数。
便携式流速流量仪标准
便携式流速流量仪标准
便携式流速流量仪的标准因型号和厂家而异，但一般都有以下技术指标：
1. 测量范围：流速测量0.0000m/s～10m/s，渠宽≤20m，渠深≤20m，边坡系数0～10。
2. 测量精度：±1.0%。
3. 供电方式：3.6V内置锂电池2节，连续工作时间为3年。
4. 显示方式：LCD大屏幕液晶显示器，全中文显示，可显示流速、瞬时流量、累积总量、水位等测量数据。
5. 输出信号：脉冲输出0.00001～1m³/P，可任意设置（无源光耦输出）；频率输出1～1000Hz，可任意设置。
6. 数据保存功能：可保存1000组数据，数据存贮时间间隔可任意设置以及数据查询。
7. 配套传感器：旋转回转直径、水力螺矩等根据型号而不同。
在选购和使用便携式流速流量计时，应注意选择符合技术指标的型号，并按照使用说明书正确操作，以保证测量结果的准确性和可靠性。
MT-A型便携式流速测算仪
MT-A型便携式流速测算仪使用说明书3．4关机操作：每次使用完仪器，只要拨下插头，仪器即可自动关机，并保存关机前所选定流速仪型号和参数，在下一次使用时，只需插上插头，接好流速仪，按一次换屏键即可进行测流工作。
四.计算机联机运行(定货无要求时无此功能)首先用专用通讯电缆连接测算仪与计算机的通讯口，打开计算机进入WINDOWS平台中－程序－附件－通讯－超级终端，设置波特率为2400，通讯位为8位，停止位1位，奇偶校验为无，流控制为软件方式，选择正确的通讯口，接通测算仪的信号电源线，启动测流。
待每次测流历时结束后，测算仪自动送出一组数据到计算机屏幕显示。
K=7800 C=0.050 T=0106.5 N=0015 V=0.160K=7800 C=0.050 T=0108.4 N=0016 V=0.165五．仪器的维护：测算仪的维护，短期不用时，必须拨掉插头（断开电源）保存。
长期不用时，三个月须充电一次。
每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干，存放。
流速仪的保养、拆洗见流速仪说明书。
六．仪器的全套设备：MT-A流速测算仪一个16测杆(4-400) 一付LS1206B仪旋桨一架信号联线一付*通讯电缆（选配）一付*尾翼（选配）一只*托架（选配）充电器一只附件：MT-A型便携式流速测算仪使用说明书一本特别提醒:仪器首次次充电应大于3小时. 测试时间请设置20秒以上每次请将电池电用完后再充.（本机有过放过充保护）MT-A型便携式流速测算仪MT-A型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。
便携式流速仪主要由LS1206B型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m×4Ф16测杆组成。
全套仪器置于高级铝合金密码箱内。
使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。
便携式明渠流速／流量计安装使用说明书
开流仪表有限公司
MGG/KL-DCB 型便携式
明渠流速/流量计使用说明
一、概述 MGG/KL-DCB 型便携式明渠流速/流量计是一种专
为水文监测、江河流量监测、农业灌溉、市政给 排水、工业污水处理等行业流速/流量测量而设 计的一种便携式测量仪表。它采用了特殊的微功 耗设计方案，全数字信号处理技术，使得仪表测 量更加稳定可靠，测量范围宽，测量精度高，可 广泛用于水文、水利、农灌、给排水等领域需要 经常移动测量的场合。
九、使用 9.1 流速测量 电磁流速仪在出厂前内部参数是按流速仪使用来设置的，如果只用做流 速仪来使用，用户不需要进行任何参数设置，只要将流速传感器与流量显示 仪正确连接后，打开流量显示仪上的电源开关，将流速传感器插入到河渠中 你所需要的测量点上即可直接测流。 9.2 流量测量 如果用做流量仪使用，用户必需将相应的渠道参数通过键盘正确地输入 到流量显示仪内（渠底宽度、边坡系数、测速高度、测速边距、实测水位值、 数模-设置为 1），这时电磁流量显示仪即可显示流速，同时还可以显示被测渠 道或河道断面的流量（该断面的流量是在以上渠道参数的基础上，通过流量 显示仪内设置的水利数学模型进行数学运算而得到的渠道或河道该断面的平 均流量）。 9.3 测量要求 ①在测量时，测量点要尽量选择在渠道或河道比较平直的地段，尽量躲开闸 门、弯道、上下坡道处，直渠段要有一定的长度，这样测量段的水流分布就会 相对稳定和均匀，测量数据就会更加准确。 ② 将流速传感器放入测量点位置，头部指向水流上游，保证流速传感器平 行于水流轴线，让流速传感器稳定一两分钟后在读取测量数值，这样测量数 值的显示就会更加稳定。 ③流量显示仪的显示方式为省电模式设计，当流量显示仪开始工作时，工作 1 分钟后显示器背光源自动关闭，这时显示器显示方式为普通的无背光液晶显 示方式；如果要打开显示器背光源，按键盘上的任何按键都可以马上开启显 示器背光源。流量显示仪连续工作 30 分钟后自动关闭工作电源，停止工作。 9.4 历史数据的记录和查询 本流量显示仪可以记录存储一万条历史数据。 ①历史数据的记录存储： 流量显示仪在正常测量工作状态下，当要记录存
