加工中心加工螺纹和打孔循环指令的格式

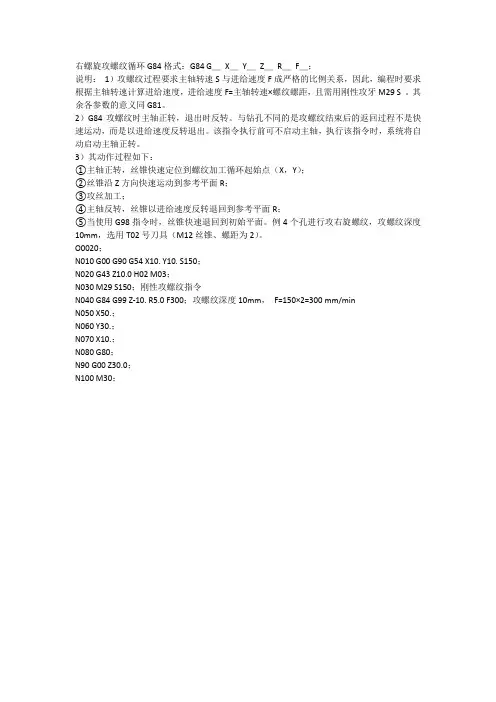

加工中心攻螺纹编程G84指令详解
右螺旋攻螺纹循环G84格式：G84 G＿X＿Y＿Z＿R＿F＿；
说明：1）攻螺纹过程要求主轴转速S与进给速度F成严格的比例关系，因此，编程时要求根据主轴转速计算进给速度，进给速度F=主轴转速×螺纹螺距，且需用刚性攻牙M29 S 。
其余各参数的意义同G81。
2）G84攻螺纹时主轴正转，退出时反转。
与钻孔不同的是攻螺纹结束后的返回过程不是快速运动，而是以进给速度反转退出。
该指令执行前可不启动主轴，执行该指令时，系统将自动启动主轴正转。
3）其动作过程如下：
①主轴正转，丝锥快速定位到螺纹加工循环起始点（X，Y）；
②丝锥沿Z方向快速运动到参考平面R；
③攻丝加工；
④主轴反转，丝锥以进给速度反转退回到参考平面R；
⑤当使用G98指令时，丝锥快速退回到初始平面。
例4个孔进行攻右旋螺纹，攻螺纹深度10mm，选用T02号刀具（M12丝锥、螺距为2）。
O0020；
N010 G00 G90 G54 X10. Y10. S150；
N020 G43 Z10.0 H02 M03；
N030 M29 S150；刚性攻螺纹指令
N040 G84 G99 Z-10. R5.0 F300；攻螺纹深度10mm，F=150×2=300 mm/min
N050 X50.；
N060 Y30.；
N070 X10.；
N080 G80；
N90 G00 Z30.0；
N100 M30；。
加工中心G19平面打孔G81格式
加工中心G19平面打孔G81格式首先，对工件孔加工时，根据刀具的运动位置可以分为四个平面，如图1所示，初始平面、R平面、工件平面和孔底平面
接下来，先讲解一下，中心钻孔循环指令G81
【格式】G81 X__ Y__ Z__ R__ F__ ；
【说明】孔加工动作如图2所示。
本指令用于一般孔钻削加工固定循环
例如：
G54G90G94M03S3000
G0X0Y0
Z10
G99G81X10Y10Z-10R2F50 X50
Y30
X10Y50
X60Y60
G80G0Z10
M5M30
G81和G01钻孔加工其实类似
如果加工长径比(即孔深L与孔径d之比)大于5～10的深孔时，孔为半封闭，其难题是断屑、排屑难，导热差、冷却润滑不易，还会出现刀具刚性差、易抖动、震动、变形折断等情况，这就要求选择好钻削的工艺参数，要采用深孔钻削循环指令:G73、G83这两个指令格式如下：
G73/G83 X__ Y__ Z__ R__ Q__ F__ ；
从图中可知，深孔加工动作是通过Z轴方向的间断进给，即采用啄钻的方式，实现断屑与排屑的。
虽然G73和G83指令均能实现深孔加工，而且指令格式也相同，但二者在Z向的进给动作是有区别的，G83每次按照Q量进给后，都会返回到R平面，而G73则不返回R平面，因此退刀距离短，效率高。
钻孔循环指令的使用

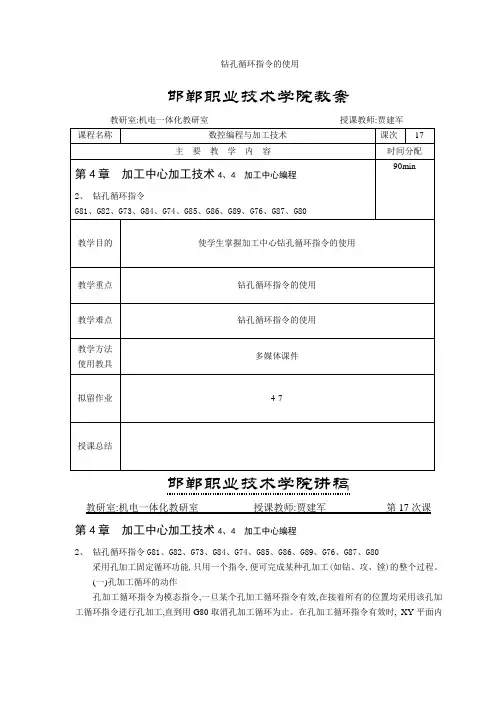

邯郸职业技术学院教案教研室:机电一体化教研室授课教师:贾建军邯郸职业技术学院讲稿教研室:机电一体化教研室授课教师:贾建军第17次课第4章加工中心加工技术4、4 加工中心编程2、钻孔循环指令G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能,只用一个指令,便可完成某种孔加工(如钻、攻、镗)的整个过程。
(一)孔加工循环的动作孔加工循环指令为模态指令,一旦某个孔加工循环指令有效,在接着所有的位置均采用该孔加工循环指令进行孔加工,直到用G80取消孔加工循环为止。
在孔加工循环指令有效时, XY平面内的运动方式为快速运动(G00)。
孔加工循环一般由以下6个动作组成,如图5-33所示。
1)A→B刀具快速定位到孔加工循环起始点B(X,Y);2)B→R刀具沿Z方向快速运动到参考平面R;3)R→E孔加工过程(如钻孔、镗孔、攻螺纹等);4)E点,孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等);5)E→R刀具快速退回到参考平面R;6)R→B刀具快速退回到初始平面B。
(二)孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令,下面对其中的部分指令加以介绍。
1)钻孔循环指令G81G81钻孔加工循环指令格式为:G81 G△△X__ Y__ Z__ R__ F__X,Y为孔的位置、Z为孔的深度,F为进给速度(mm/min),R为参考平面的高度。
G△△可以就是G98与G99,G98与G99两个模态指令控制孔加工循环结束后刀具就是返回初始平面还就是参考平面;G98返回初始平面,为缺省方式;G99返回参考平面。
编程时可以采用绝对坐标G90与相对坐标G91编程,建议尽量采用绝对坐标编程。
其动作过程如下(1)钻头快速定位到孔加工循环起始点B(X,Y);(2)钻头沿Z方向快速运动到参考平面R;(3)钻孔加工;(4)钻头快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
钻孔循环指令的使用
钻孔循环指令的使用标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]邯郸职业技术学院教案教研室：机电一体化教研室授课教师：贾建军邯郸职业技术学院讲稿教研室：机电一体化教研室授课教师：贾建军第17次课第4章加工中心加工技术加工中心编程2. 钻孔循环指令G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。
（一）孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。
在孔加工循环指令有效时， XY平面内的运动方式为快速运动(G00)。
孔加工循环一般由以下6个动作组成，如图5-33所示。
1)A→B刀具快速定位到孔加工循环起始点B(X，Y)；2)B→R刀具沿Z方向快速运动到参考平面R；3)R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4)E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5)E→R刀具快速退回到参考平面R；6)R→B刀具快速退回到初始平面B。
（二）孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△ X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G △△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。
孔加工固定循环指令
初始高度
格式：（）
动作分解：
安全高度
G98
与指令唯一的区别是有孔底暂停动作，暂停
时间由指定。
G99
作用：执行该指令使孔的表面更光滑，孔底
平整。常用于做沉头台阶孔。
Z轴孔底暂 停
G82动作指令图
孔加工固定循环指令
五、攻螺纹循环指令
右旋攻螺纹循环 格式: G98 G84 X_Y_Z_R_F_
安全高度
初始高度
孔加工固定循环指令
江苏大学无锡机电学院
1
一、孔加工固定循环指令含义
在数控加工中，某些加工动作已经典型化，例如，钻孔、镗孔的动作是孔位 平面定位、快速引进、切削进给、快速退回等。 这一系列动作已经预先编好程序 ，存储在内存中，可用包含代码的一个程序调用从而简化了编程工作。 这种包含 了典型动作循环的代码称为循环指令 。
孔加工固定循环指令
三、孔加工固定循环指令格式
固定循环的程序格式通式如下：
说明： :返回初始平面，为默认方式
：返回点平面
:孔加工指令
，:加工起点到孔位的距离（)或孔位坐标（)
：点距离（)或点的坐标（)
：每次进给深度（)或刀具在轴上的反向位移增量（)
暂留
主轴停止→主轴反转
主轴停止 主轴停止 暂留→主轴停止 暂留
返回运动 （Z轴运动） 快速移动
应用 啄式钻孔循环
切削进给
攻左螺纹循环
快速移动
精密镗孔循环
切削循环取消
快速移动
钻孔循环
快速移动
锥柱坑钻孔循环
快速移动
啄式钻深孔循环
切削进给
攻右螺纹循环
切削进给
铰孔循环
快速移动
镗孔循环
螺纹加工指令G32、G92、G76
螺纹加工指令G32、G92、G76数控车床可以加工直螺纹、锥螺纹、端面螺纹，见图所示。
加工方法上分为单行程螺纹切削、螺纹切削循环和螺纹切削复合循环。
(1)单行程螺纹切削G32指令格式：G32 X(U)____ Z(W)____ F____指令中的X(U)、Z(W)为螺纹终点坐标，F为螺纹导程。
使用G32指令前需确定的参数如图a所各参数意义如下：L：螺纹导程，当加工锥螺纹时，取X方向和Z方向中螺纹导程较大者；α：锥螺纹锥角，如果α为零，则为直螺纹；δ1、δ2：为切入量与切除量。
一般δ1=2~5mm、δ2=（1/4~1/2）δ1。
图a图b螺纹加工实例：如图b所示，螺距L=3.5mm，螺纹高度=2mm，主轴转速N=514r/min，δ1 =2mm、δ分两次车削，每次车削深度为lmm。
加工程序为：N0 G50 X50.0 Z70.0 设置工件原点在左端面N2 S514 T0202 M08 M03 指定主轴转速514r/min、调螺纹车刀N4 G00 Xl2.0 Z72.0；快速走到螺纹车削始点(12.0，72.0)N6 G32 X41.0 Z29.0 F3.5；螺纹车削N8 G00 X50.0；沿X轴方向快速退回N10 Z72.0；沿Z轴方向快速退回N12 X10.0；快速走到第二次螺纹车削起始点N14 G32 X39.0 Z29.0；第二次螺纹车削N16 G00 X50.0；沿X轴方向快速退回N18 G30 U0 W0 M09；回参考点N20 M30；程序结束(2)螺纹切削循环指令G92螺纹切削循坏G92为简单螺纹循环，该指令可以切削锥螺纹和圆柱螺纹，其循环路线与前述的形状固定循环基本相同，只是F后续进给量改为螺距值。
其指令格式为：G92 X(U)____Z(W)____R____F____；如图为螺纹切削循环图。
刀具从循环起点A开始，按A→B→C→D→A路径进行自动循环。
图中表示刀具快速移动，实线表示按F指定的工作速度移动。
fanuc钻孔指令
FANUC系统（加工中心）的11种孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03; 启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置钻孔N14 X10; 在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302)钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△X__ Y__ Z__ R__ P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
该指令在孔底加进给暂停动作，即当钻头加工到孔底位置时，刀具不作进给运动，并保持旋转状态，使孔底更光滑。
FNUC系统加工中心的种孔加工固定循环指令完整版
F N U C系统加工中心的种孔加工固定循环指令 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】FANUC系统（加工中心）的11种孔加工固定循环指令”FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1)钻孔循环指令G81?G81钻孔加工循环指令格式为：G81?G△△X__Y__Z__R__F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下?（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a图bN02T01M06;选用T01号刀具(Φ10钻头)N04G90S1000M03;启动主轴正转1000r／min?N06G00X0.Y0.Z30.M08;N08G81G99X10.Y10.Z-15.R5F20;在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10X50;在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12Y30;在(50,30)位置钻孔N14X10;在(10,30)位置钻孔N16G80；取消钻孔循环N18G00Z30N20M302)钻孔循环指令G82?G82钻孔加工循环指令格式为：G82?G△△X__Y__Z__R__P__F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
