惠州富士AST-ARM7-G操作手册【用心整理精品资料】
消防运行
消防开关闭合后系统进入消防运行：
（1）系统将清除所有外召及内选信号；
（2）自动返回消防基站；
（3）常开门；
（4）返回消防基站后输出消防联动信号；
（5）如果电梯正在反方向运行，则就近层停车、不开门直驶消防基站，常开门.
电梯返回消防基站并处于停用状态,不再运行.
a.外召无效;
b.电梯在消防层时处于开门状态;
（4）内选自动登记（防捣乱、误操作消除）；
（5）外召顺向自动截车；
（6）外召反向最高（或最低）自动截车.
（1）将控制柜正常/检修开关旋至正常位置；
（2）将轿厢内自动/司机开关置于自动位置;
（3）其它两个正常/检修开关位于正常位置时.
2
司机
运行
（1）到站自动开门；
（2）手动关门；
（3）外召自动顺向截车。
3.4参数修改菜单的窗口及操作说明40
3。5主板LED调试说明64
第四章系统调试与运行
4。1重要提示70
4.2通电前检查70
4。3通电和检查71
4。4系统参数设定71
4。5慢车试运行71
4.6平层感应器的安装及减速距离的确定72
4。7井道自学习74
4。8快车试运行75
4.9电梯舒适感调整75
4.10平层精度调整77
备注
10
司机选择定向
VIP运行
行驶启动前按上、下方向按钮可优先确定运行方向。
在有司机运行状态下实现
11
专用运行
特殊乘客服务
此状态下外召按钮无效，电口和内呼板的部分输入口可以通过菜单定义成高电平有效或者低电平有效，功能可以自由设定，让您可以更灵活地设计外围控制电路.
E。菜单界面友好、功能丰富
电气控制原理图讲解(PDF 73页)
电气控制原理图讲解一、继电器—接触器自动控制线路的构成
绘制原理图的基本规则 ：7点
1）为了区别主电路与控制电路，在绘线路图时主电路用粗线表示，而控制电路用细线表示。
通常习惯将主电路放在线路图的左边而将控制电路放在右边(或下部)。
2) 在原理图中，控制线路中的电源线分列两边，各控制回路基本上按照各电器元件的动作顺序由上而下平行绘制。
3)在原理图中各个电器并不按照它实际的布置情况绘在线路上．而是采用同一电器的各部件分别绘在它们完成作用的地方。
(4)为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件都用同一个文字符号表示。
而作用相同的电器都用一定的数字序号表示。
5) 规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。
6)为了查线方便。
在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标—个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注。
7) 对具有循环运动的机构，应给出工作循环图。
二、继电器—接触器自动控制的基本线路
以交流异步电动机为控制对象来研究它的启动、正反转、点动、连锁控制等线路。
1．启动控制线路及保护装置
1) 启动控制线路
直接启动
交流接触器的触头保持自己的线圈得电，从而保证长期工作的线路环节称为自锁环节。
这种触头称为自锁触头。
并行一体化控制柜电梯电气原理图
EX3 I15 T3 (TB2)
I16
T4 (TB2) EX4
J7-5
I19
T7 (TB2) EX7
ECZ
J4-2 J4-3
Y21 47(TB2) FMQ
Y22 44(TB2)
J2-1
KX F L 消防联动时接
Y6
13 14
KXFL (04S)
LD1 5
9 LD2
Y7
J2-2
KZ M 13 14
243
电机功率不同所配型号不同配同步电机时用配同步无机房sjtwvf5h元件明细表31名称代号位置图纸位置名称代号位置图纸位置开关电源avrac220v24v5v控制柜04b上呼应答灯esn含在呼梯按钮内04k到站钟bel用户自选04e下行指示灯ex电压等级可选04x辅助继电器kpfru2sdc24v控制柜05c下呼应答灯exn含在按钮内04m内选扩展板bl2000ebabl2000eba控制柜06h开门延长按钮灯eyc含在按钮内操纵盘04v抱闸线圈brake电压可选曳引机03m控制电源断路器f1f6异步1p4a同步2p4a控制柜02d紧急电动运行辅助继电器kjxru2sdc24v控制柜05a110v电源断路器f21p4a控制柜02j消防联动中心cxf24v机房05m24v12v电源断路f31p4a控制柜02k抱闸续流二极管d1by359控制柜03l220v电源断路器f41p4a控制柜02j轿顶检修开关djlay37db1105c80v电源断路器f51p4a控制柜02j轿顶慢上按钮dmslay37a10红05f轿内风扇fanac220v02t轿顶慢下按钮dmxlay37a10绿05f蜂鸣器fmq24v操纵盘04u操纵盘04q机房慢上按钮fmslay37a10红控制柜05c井道常明灯ecmnac220v井道02r机房慢下按钮fmxlay37a10绿控制柜05c超载灯选项eczdc24v操纵盘04t限速器复位开关fxs自动复位按钮开关控制柜02d轿顶照明灯edmac220v02t控制柜检修开关gjlay37db11控制柜05b井道照明状态指示灯efmac220v机房02u关门限位开关1gmv124v门机构05t底坑照明灯ekmac220v02t关门限位开关2gmv224v门机构06t轿内照明灯em1em2ac220v02u控制柜照明灯gzmac220v6w控制柜02s内选应答灯enn含在内选按钮内操纵盘04i抱闸接触器kbcsclc1ac220v控制柜04j上行指示灯es电压等级可选操纵盘04w抱闸检测开关kbk12曳引机04dsjtwvf5h元件明细表32名称代号位置图纸位名称代号位置图纸位置切断显示电源继电器kdsru4sdc24v控制柜05s总控电源空开甲方机房01b辅助接触器kdysclc1ac220v控制柜04k照明电源空开甲方q12p10a机房02d辅助继电器g11ud用kdy1ru2sac220v控制柜04k
图文解说电梯电气原理知识
图文解说电梯电气原理知识电梯门锁、检修、抱闸线圈、运行继电器回路1、原理图2、原理说明门锁JMS：在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。
检修JM：在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。
抱闸线圈：DZZ在下列四种状态下，抱闸线圈得电，制动器打开：（1）快车上行，即S↑、K↑。
（2）快车下行，即X↑，K↑。
（3）慢车上行，即S↑，M↑。
（4）慢车下行，即X↑、M↑。
电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻RZ1串联到DZZ线圈中，DZZ两端电压下降至70V左右，称为维持电压。
电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程，防止DZZ电压的瞬变而引起误动作。
电阻RZ2构成DZZ的放电回路。
为了防止电梯从快车K转换到慢车M时，DZZ有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。
运行继电器JYT：当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。
加速与减速延时继电器1、原理图2、原理说明：当司机按下方向按钮启动关门时，通过JYT、1JQ，使J1SA吸合，则时通过R1SA给电容C1SA充电，当电梯开始运行时，JYT↓，J1SA并未立即释放，C1SA通过R1SA对J1SA放电，使J1SA仍吸合一段时间，所以J1SA是延时释放继电器。
当J1SA释放时，一级加速接触器1A吸合，电梯经过降压启动到一级加速后进入稳速快车状态（参看运行回路）。
电梯在快车运行状态时，J2SA、J3SA、J4SA都处于吸合状态，一旦转入慢车，M↑→J2SA延时释放→2A↑→J3SA延时释放→3A↑→J4SA延时释放→4A↑，形成1级、2级、3级减速。

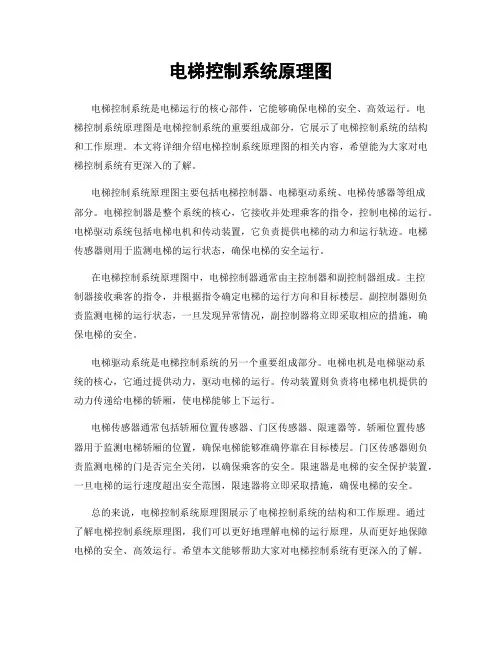

电梯控制系统原理图
电梯控制系统原理图电梯控制系统是电梯运行的核心部件，它能够确保电梯的安全、高效运行。
电梯控制系统原理图是电梯控制系统的重要组成部分，它展示了电梯控制系统的结构和工作原理。
本文将详细介绍电梯控制系统原理图的相关内容，希望能为大家对电梯控制系统有更深入的了解。
电梯控制系统原理图主要包括电梯控制器、电梯驱动系统、电梯传感器等组成部分。
电梯控制器是整个系统的核心，它接收并处理乘客的指令，控制电梯的运行。
电梯驱动系统包括电梯电机和传动装置，它负责提供电梯的动力和运行轨迹。
电梯传感器则用于监测电梯的运行状态，确保电梯的安全运行。
在电梯控制系统原理图中，电梯控制器通常由主控制器和副控制器组成。
主控制器接收乘客的指令，并根据指令确定电梯的运行方向和目标楼层。
副控制器则负责监测电梯的运行状态，一旦发现异常情况，副控制器将立即采取相应的措施，确保电梯的安全。
电梯驱动系统是电梯控制系统的另一个重要组成部分。
电梯电机是电梯驱动系统的核心，它通过提供动力，驱动电梯的运行。
传动装置则负责将电梯电机提供的动力传递给电梯的轿厢，使电梯能够上下运行。
电梯传感器通常包括轿厢位置传感器、门区传感器、限速器等。
轿厢位置传感器用于监测电梯轿厢的位置，确保电梯能够准确停靠在目标楼层。
门区传感器则负责监测电梯的门是否完全关闭，以确保乘客的安全。
限速器是电梯的安全保护装置，一旦电梯的运行速度超出安全范围，限速器将立即采取措施，确保电梯的安全。
总的来说，电梯控制系统原理图展示了电梯控制系统的结构和工作原理。
通过了解电梯控制系统原理图，我们可以更好地理解电梯的运行原理，从而更好地保障电梯的安全、高效运行。
希望本文能够帮助大家对电梯控制系统有更深入的了解。
电梯控制电路完整版
电梯控制电路Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】主回路1、主回路原理图2、原理说明（1)电梯开始向上启动运行时，快车接触器K吸合，向上方向接触器S吸合。
因为刚启动时接触器1A还未吸合，所以380V通过电阻电抗RQA、XQ接通电动机快车绕阻，使电动机降压起动运行。
（2）约经过2秒左右延时，接触器1A吸合，短接电阻电抗，使电动机电压上升到380V。
电梯再经过一个加速最后达到稳速快车运行状态。
（3）电梯运行到减速点时，上方向接触器S仍保持吸合，而快车K释放，1A释放，慢车M吸合。
因为此时电动机仍保持高速运转状态，电机进入发电制动状态。
如果慢车绕阻直接以380V接入，则制动力矩太强，而使电梯速度急速下降，舒适感极差。
所以必需要分级减速。
最先让电源串联电阻电抗，减小慢车线圈对快速运行电动机的制动力。
经过一定时间，接触器2A吸，短接一部分电阻，使制动力距增加一些。
然后再3A、4A也分级吸合，使电梯速度逐级过渡到稳速慢车运行状态。
（4）电梯进入平层点，S、M、2A、3A、4A同时释放，电动机失电，制动器抱闸，使电梯停止运行。
（相关资料：电动机特性曲线变化）3、动画演示安全回路1、原理图2、原理说明由整流器出来的110V直流电源，正极接通过熔断丝1RD接到02号线，负极通过熔断丝2RD接到01号线。
把电梯中所有安全部件的开关串联一起，控制电源继电器JY，只要安全部件中有任何一只起保护，将切断JY继电器线圈电源，使JY释放。
02号线通过JY继电器的常开点接到04号线，这样，当电梯正常有电时，04号与01号之间应用110V直流电，否则切断04号线，使后面所有通过04号控制的继电器失电。
串联一个电阻RY是起到一个欠电压保护。
大家知道，当继电器线圈得到110V电吸合后，如果110V电源降低到一定范围，继电器线圈仍能维持吸合。
这里，当电梯初始得电时，通过JY常闭触点（15、16）使JY继电器有110V电压吸合，JY一旦吸合，其常闭触点（15、16）立即数开，让电阻RY串入JY线圈回路，使JY在一个维持电压下吸合。
电梯结构及原理图解
特点: 传动比大 噪音小 传动平稳 具有自锁能力
无齿轮曳引机
一系列永磁同步曳引机 这几年电梯行业中最新驱动技术就是永磁同步电动机调速系统， 其体积小、节能、控制性能好、又容易做成低速直接驱动，消除齿 轮减速装置；其低噪声、平层精度和舒适性都优于以前的驱动系统， 适合在无机房电梯中使用。永磁同步电动机驱动系统很快得到各大 电梯公司青睐，与其配套的专用变频器系列产品已有多种牌号上市。 可以预见，在调速驱动的场合，将会是永磁同步电动机的天下。
6.电力拖动系统 电力拖动系统由曳引机、供电系统、速度
反馈装置等组成。曳引电动机是电梯的动 力源。速度反馈装置为调速系统提供电梯 运行的实际速度信号，以实现速度调节。
2023/10/23
7.电气控制系统 电气控制系统由操纵装置、位置显示装置
、控制柜、平层装置等组成。它用来操纵 和控制电梯运行。操纵装置包括轿厢内的 按钮操作箱、层站召唤按钮、轿顶和机房 中的检修或应急操纵箱。控制柜安装在机 房中，由各类电气元件组成,承担电梯各种 信号的逻辑管理和速度控制。位置显示装 置是指示轿厢位置的装置，安装在轿厢内 和层站的层门外。
电梯基础知识
2023/10/23
曳引电梯结构示意图
1 减速箱 2 曳引机 3 曳引机底座
4 导向轮 5 限速器 6 机座 7导轨支架
8 曳引钢丝绳 9 开关碰铁 10 终端开关
11 导靴 12 轿架 13 轿门 14 安全钳
15 导轨 16 绳头组合 17 对重 18 补偿链
19 补偿链 导轮 20 张紧装置 21 缓冲器
绳 夹
构件间的过度连接装置.它也叫绳头
组合,其联接方法有多种形式,安全可
靠的方法有合金固定法(巴氏合金填
