三维数据测量技术
测绘技术中如何进行三维视觉测量
测绘技术中如何进行三维视觉测量三维视觉测量作为测绘技术中的一个重要分支，用于获取三维空间中目标物体的几何形状、位置和姿态信息，具有广泛的应用领域。
本文将介绍三维视觉测量的原理、方法和应用，并讨论测绘技术中如何进行三维视觉测量。
一、三维视觉测量的原理三维视觉测量基于计算机视觉和图像处理技术，通过对多幅或多个视角的图像进行分析和处理，获取目标物体的三维信息。
其原理主要包括立体视觉几何、图像匹配和三维重建等。
立体视觉几何是三维视觉测量的基础，通过分析目标物体在多个视角下的图像，确定图像之间的对应关系，从而计算出目标物体的三维坐标。
图像匹配是指在多个视角的图像中找到对应的特征点或区域，将其通过几何变换关系进行匹配，得到目标物体在不同视角下的表面点云。
三维重建是基于图像匹配的结果，通过三维坐标的计算和数据处理技术，生成目标物体的三维模型。
二、三维视觉测量的方法三维视觉测量可以采用多种方法，包括立体匹配、结构光投影、激光扫描和摄像测量等。
立体匹配是最常用的三维视觉测量方法之一，通过对多个视角的图像进行匹配，获取目标物体的三维坐标。
该方法需要相机标定、特征提取和匹配算法等步骤，具有较高的测量精度和稳定性。
结构光投影是一种通过投影特殊图案或光栅来测量物体形状和表面细节的方法。
它利用结构光和相机的关系，通过图像处理和三维重建算法，得到目标物体的三维坐标和形状信息。
该方法适用于表面光滑的物体，具有测量速度快、适用范围广的优点。
激光扫描是一种通过激光束扫描物体表面得到三维坐标的方法。
它利用激光器发射激光束，通过对物体反射的激光进行检测和计算，获取物体表面的三维坐标。
激光扫描具有高精度、全自动化和非接触式等特点，适用于复杂形状的物体测量。
摄像测量是利用相机进行三维测量的一种方法，通过对物体的图像进行处理和分析，获取物体的三维坐标和形状信息。
它可以使用单目或多目相机，根据相机标定和图像处理算法，得到目标物体的三维模型。
摄像测量适用于大范围、复杂形状的物体测量，具有成本低、操作简便的优点。
三维数据测量技术
04
立体视觉测量技术
工作原理
立体视觉测量技术基于双目视觉原理， 通过模拟人眼观察物体的方式，利用两 个相机从不同角度获取物体的图像，以
获得物体的三维信息。
通过匹配对应点，即同一物体在两个相 机视角下的像素点，可以计算出像素点 之间的视差，进而推算出物体表面点的
空间坐标。
立体视觉测量技术能够快速、准确地获 取物体的三维数据，且对环境光照条件 要求较低，具有较高的测量精度和灵活
工作原理
激光雷达原理
三维激光扫描技术基于激光雷达原理， 通过向目标物体发射激光束并测量反 射回来的时间，计算出物体表面的三 维坐标。
高速旋转扫描镜
测量距离与精度
测量距离和精度取决于激光雷达的发 射功率、接收器性能以及反射物的性 质。
激光束通过高速旋转扫描镜进行发散， 实现对目标物体的全面覆盖扫描。
特点
高精度、高效率、非接触、可实现动 态测量等。
技术原理
光学原理
利用光学原理，如激光、结构光等，将光束投射到物体表面，通 过捕捉光束的反射信息，计算出物体的三维坐标。
机械原理
利用机械装置，如三坐标测量机、激光雷达等，通过移动测头或传 感器，逐点获取物体的三维坐标。
声学原理
利用声波在物体表面反射和传播的特性，通过测量声波传播的时间 或相位差，计算出物体的三维坐标。
高精度与高效率
总结词
随着科技的不断进步，三维数据测量技术也在不断发展，高精度与高效率成为 其重要的发展趋势。
详细描述
高精度是三维数据测量的基本要求，通过采用更先进的测量设备、优化算法和 数据处理技术，可以获得更高精度的测量结果。高效率则可以提高测量速度， 降低测量成本，满足快速生产的需求。
阐述工程测量与三维测绘技术分析
阐述工程测量与三维测绘技术分析摘要：工程测量是一门应用性非的强的学科，其所研究的对象主要是工程建设过程中的各种测量理论和方法，直接服务于国民经济发展。
它的发展给现代化测量手段提出了较高的要求，而新时期三维测绘技术的出现，很好地解决了这一发展中存在的问题和挑战。
将三维测绘技术应用到工程测量工作中，使数字化工程建设不再仅局限于理论基础上，而是真正投入到了实践中。
本文将对三维测绘技术现状、三维测绘技术在现代工程测量中的应用进行分析，并在此基础上就三维测绘技术的未来发展情况，谈一下自己的观点和认识。
关键词：工程测量；发展研究；三维测绘技术前言在我国经济建设不断发展的过程中，开展工程测量时所采用的技术也在悄然发生着改变，因为传统的测绘技术显然已经不能满足工作的需要，在当前的建筑房产中，需要运用的是现代化的测绘技术，这也是今后发展的一个主要方向，因此本文重点对这方面的技术进行了分析，可以说自动化以及数字化是工程测量以及三维测绘技术的主要特征，满足现代化建设的发展需要，更是与今后建设水平的提高相一致的，因此具有更深远的意义，下面笔者就从这方面入手展开具体的分析。
1 工程测量与三维测绘技术概述1. 1 工程测量概述工程测量指的是工程建设在设计规划、施工以及经营管理等阶段进行的测量工作。
在工程的设计规划阶段，要求提供完整可靠的地形资料；在工程的施工阶段，要按照规定的精度进行定线放样工作；在经营管理阶段，要进行建筑物的变形观测，对建筑物的稳定性进行科学的判断，在保证工程质量和安全使用的同时，对设计理论和施工方法的正确性进行验证。
工程测量的工作内容比较广泛，主要包括城市测量、铁路和道路测量、输电线路和工业建设设计测量等。
1. 2 三维测绘技术概述三维测绘技术就是通过测量目标的空间三维坐标，确定三维目标的空间位置、几何形状和空间姿态，对目标进行三维重建并尽可能真实地在计算机上再现目标的技术。
目前，我国的三维测绘大多属于2+1 维理论建立起的三维测绘体系，即利用二维确定目标的平面位置，一维确定目标的高度。
三维数字地形图测绘技术
三维地形数据的采集测绘步骤
定向建模 数字高程模型DEM
数字正射影像DOM
数字线划测图
感谢聆听！
ቤተ መጻሕፍቲ ባይዱ
特征
数字或电子版形式
能够描述地物的空间位置、形状以及区域内自然地貌的起伏状况
大比例尺，高分辨率 通过三维的离散点来描述地形、地貌和地物的立体形状 所描述区域小，内容详细
数据
地形数据及表达方法分析
平面位置
地形数据
分类
高程数据 野外测量
获取方式
航空航天遥感影像 现有地形图数字化
应用
三维数字地形图测绘技术
概念 特征
数据
应用
概念
“
“
三维数字地形图指的是地物、地貌等立体形状和空 间坐标用三维点表示出来，在这样的途中，地形、 地貌都是它描述的对象，即线划地形图。这就意味 着，三维地形图中所有的地形、地貌、地物都是三 维体现的，横轴和纵轴表示的是地貌、地物的水平 投影，而竖轴则表示的是三维的坐标，是立体的、 空间的。
测绘技术中的三维数据处理与分析方法
测绘技术中的三维数据处理与分析方法引言随着科技的飞速发展，测绘技术在我们的日常生活中扮演着重要的角色。
测绘的目的是为了获取地理信息，包括地形、地貌、地物等，以供后续的规划、设计和决策。
而其中一个关键的环节就是对测量所得到的三维数据进行处理和分析。
本文将介绍测绘技术中的三维数据处理与分析方法，探讨其应用和挑战。
一、点云数据处理与重建三维测绘通常通过激光扫描等技术获取大量的点云数据，这些数据中包含了大量的地理信息。
点云数据处理是三维测绘的基础，主要包括数据清洗、数据配准和数据重建等步骤。
数据清洗是指对采集到的原始点云数据进行去除错误或噪声点的处理。
通常采用的方法包括使用滤波算法和聚类算法来去除不必要的点。
数据配准是指将多个点云数据集进行统一的坐标匹配，以便于后续的处理和分析。
常见的配准方法有特征匹配、ICP（迭代最近点）算法等。
数据重建是指通过点云数据生成三维模型或地形图。
这是三维测绘的核心任务之一。
常用的重建方法包括曲面重建和体素化重建等。
二、三维数据分析与挖掘得到三维数据后，我们可以进行各种分析和挖掘，以获得更深入的信息和洞察。
以下是一些常见的三维数据分析和挖掘方法。
1. 基于体素化的分析方法体素化是将三维空间划分为规则的小立方体单元，并在每个单元中记录属性信息。
这种方法可以对三维数据进行体量计算、距离测量、相似性分析等。
例如，在城市规划中，可以使用体素化分析方法来评估建筑物的密度、空间利用率等。
2. 基于地形的分析方法地形分析是指对地形数据进行高程、坡度、曲率等方面的分析。
这种方法可以用于土地评估、洪水模拟、生态系统研究等。
例如，在城市规划中，可以使用地形分析方法来评估地形对建筑物的遮挡、景观设计等的影响。
3. 基于点云的分类与分割点云数据中的点可以代表不同类型的地物，例如建筑物、树木、道路等。
通过对点云数据进行分类和分割，可以提取出不同类型的地物，并进行后续的分析和处理。
例如，在城市建设中，可以使用点云分割方法来自动提取建筑物的轮廓线和体积信息。

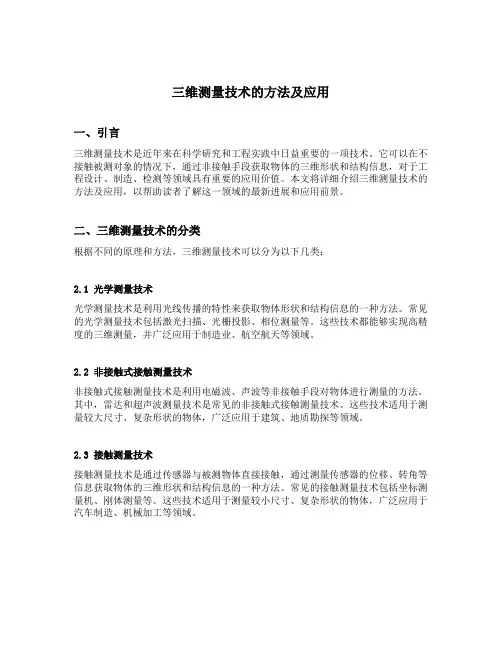

三维测量技术的方法及应用
三维测量技术的方法及应用一、引言三维测量技术是近年来在科学研究和工程实践中日益重要的一项技术。
它可以在不接触被测对象的情况下，通过非接触手段获取物体的三维形状和结构信息，对于工程设计、制造、检测等领域具有重要的应用价值。
本文将详细介绍三维测量技术的方法及应用，以帮助读者了解这一领域的最新进展和应用前景。
二、三维测量技术的分类根据不同的原理和方法，三维测量技术可以分为以下几类：2.1 光学测量技术光学测量技术是利用光线传播的特性来获取物体形状和结构信息的一种方法。
常见的光学测量技术包括激光扫描、光栅投影、相位测量等。
这些技术都能够实现高精度的三维测量，并广泛应用于制造业、航空航天等领域。
2.2 非接触式接触测量技术非接触式接触测量技术是利用电磁波、声波等非接触手段对物体进行测量的方法。
其中，雷达和超声波测量技术是常见的非接触式接触测量技术。
这些技术适用于测量较大尺寸、复杂形状的物体，广泛应用于建筑、地质勘探等领域。
2.3 接触测量技术接触测量技术是通过传感器与被测物体直接接触，通过测量传感器的位移、转角等信息获取物体的三维形状和结构信息的一种方法。
常见的接触测量技术包括坐标测量机、刚体测量等。
这些技术适用于测量较小尺寸、复杂形状的物体，广泛应用于汽车制造、机械加工等领域。
三、三维测量技术的应用三维测量技术在各个领域都有广泛的应用，下面将从工程设计、制造、检测等方面介绍三维测量技术的具体应用。
3.1 工程设计三维测量技术在工程设计中起到了重要的作用。
它可以对物体的三维形状和结构进行精确测量，为工程设计提供准确的数据基础。
通过三维测量技术，设计师可以更好地进行产品设计、装配设计等工作，提高设计效率和质量。
3.2 制造在制造过程中，三维测量技术可以用来检测产品的质量和尺寸是否符合要求。
它可以通过快速、精确地测量产品的几何参数，及时发现并解决制造过程中的问题，确保产品的质量和性能，提高制造效率。
3.3 检测在产品出厂前的检测工作中，三维测量技术也发挥着重要的作用。
工程测量中三维测绘技术的应用现状及发展前景
工程测量中三维测绘技术的应用现状及发展前景工程測量技术对我国经济发展的作用是不可估量的，而三维测绘技术则是在工程测量技术的基础上进一步的深化。
通过利用三维测绘技术，能很好地帮助人们进行建筑测量工作，提升效率。
工程测量技术和三维技术一直是我国科研的重点技术，它对于工业、建筑业、矿业等领域的发展具有非常重要的作用。
因而就工程测量和三维测绘技术各方面的信息进行分析和研究，具有一定的借鉴意义。
本文探讨了工程测量中三维测绘技术的应用现状及发展前景。
标签：工程测量；三维测绘技术；应用现状；发展前景工程测量技术对于建设工程的作用不可忽视，因此建设工程要重视工程测量技术的发展和应用。
三维测绘技术是现代工程测量技术的巨大发展进步，加强对三维测绘技术的应用，能有效提高工程测量的效率，确保工程测量的准确性。
工程测量技术和三维测绘技术，对于工程建筑行业的发展具有至关重要的意义，因此，我们要深入研究工程测量技术和三维测绘技术，并推动其发展和应用，从而实现我国建筑工程行业的巨大发展。
1、三维测绘技术应用到工程测量中的重要意义第一，工程测量的需要。
原有的2+1 维地图，是从上向下展现的地图模式，从而为工作人员提供地面的情况，但工程测量需要从多个维度进行，因此这种模式的测量无法满足工程测量的需要，需要一种更加全面的测量技术应用到工程测量当中，三维测绘技术就是能够满足这种需求的技术。
第二，城市规划的需要。
近年来，我国城市化发展迅速，为促进我国发展，需要对很多新城进行规划，对旧区进行改造，而当前的设计图已经使用三维设计软件，为保证工作质量，工程测量也应保持一致，使用三维测绘技术。
第三，工程施工的需要。
为保证城市土地最大化利用，需要对建筑物进行全方位、多功能的设计，保证建筑物在空间上被最大化的利用起来，因此内部结构十分复杂。
复杂的建筑结构，对测量的精准度也会更好，而最为我国当前最先进的测量技术，三维测绘技术也需要被应用其中。
第四，建模改造的需求。
三维激光扫描移动测量在铁路运营中的应用
三维激光扫描移动测量在铁路运营中的应用随着科技的不断发展，三维激光扫描移动测量技术在铁路运营中的应用越来越广泛。
这种技术可以快速、精准地对铁路线路、车辆和设备进行测量和检测，为铁路运营提供了强大的技术支持。
本文将探讨三维激光扫描移动测量技术在铁路运营中的应用，介绍其原理和优势，并展望其未来发展前景。
一、三维激光扫描移动测量技术的原理和特点三维激光扫描移动测量技术是一种利用激光雷达和其他传感器，通过扫描周围环境来获取三维点云数据的测量方法。
它可以实现快速、精准的数据采集，无需接触被测物体，适用于复杂环境和大范围的测量任务。
在铁路运营中，这种技术可以应用于铁路线路的检测、铁路车辆的安全检测和设备的维护等方面。
1. 高精度：激光扫描可以实现毫米级的测量精度，可以满足铁路运营对测量数据的高精度要求。
2. 快速高效：采用激光扫描技术可以实现快速的数据采集和处理，大大提高了测量效率。
3. 非接触式测量：激光扫描可以实现对被测物体的远距离、非接触式的测量，避免了传统测量方法中可能存在的安全隐患和测量困难。
4. 适用性强：激光扫描技术可以适用于不同的铁路线路、车辆和设备，具有很强的通用性和适用性。
1. 铁路线路测量：三维激光扫描技术可以对铁路线路进行快速、精准的测量，包括铁轨的弯曲度、坡度和高低差等参数的检测。
可以及时发现线路的异常情况，提高铁路线路的安全性和稳定性。
2. 铁路车辆检测：利用激光扫描技术可以对铁路车辆进行尺寸、形状和结构的测量，包括车辆外观的损坏情况、车身的变形和轨间横向间隙等参数的检测。
可以有效发现车辆的安全隐患，提高车辆的安全性和可靠性。
3. 设备维护和管理：三维激光扫描技术还可以应用于铁路设备的维护和管理，包括轨道通信设备、信号设备和设备立柱等。
可以实现设备的快速、精准的测量和检测，及时发现设备的故障和缺陷，提高设备的可靠性和稳定性。
随着铁路运营对数据精度和效率要求的不断提高，三维激光扫描移动测量技术在铁路运营中的应用前景十分广阔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光线三维扫描测量仪
激光线三维扫描测量仪是一种基于线激光投射和三角测量原理的非接触式测量 设备。 它在测量过程中将一个条状激光束投射至被测物体表面，并使用 CCD 相机接受 其反射光束，然后根据三角测量原理获得三维坐标数据。
特点： 1）测量设备不与被测物体发生接触； 2）测量速度快； 3）可以进行现场测量。
单目视觉法
只采用一个摄像机，与双目视觉方法相 比，结构简单，摄像机的标定也较为简 单，可以对不同深度的多个目标测距。
被动测量法
双目立体视觉法
该方法模拟人眼立体成像过程，用 两个有一定间距、成一定角度的CCD 相机同时摄取场景的图像，根据光 学三角形原理来获得物体表面空间 点的三维坐标。
这些方法的需要后 期进行数据处理、 优化，这些处理和 优化使得每种方法 的精度不同。这类 方法的精度在几十 μm到几百μm，甚至 有的到达几mm。
三维测量技术
非接触式 “间接获得”，基于磁场、光学、超声波等物理模拟量
接触式三维测量技术
典型的接触式测量设备是三坐标测量机（CMM）和关节臂测量机。
上图关节臂测量机
关节臂测量机
优点：
1）机械结构简单； 2）运动灵活，测量范围大； 3）便携性好等特点。
缺点：
1）精度比传统的三坐标测量机要低，精度一般为 10μm 级以上； 2）关节臂测量机可能有测量死角或精度特别差的区域； 3）测量效率比较低。
在飞机、汽车和船舶等大型复杂零件的外形轮廓测量中已得 到了广泛的应用。
对比项目 系统体积 系统质量 扫描方式
结构光三维扫描仪 小 轻、方便灵活移动 面
激光三维扫描仪 大 重、难移动 点或线
三坐标测量机 大 重、不可移动 点
扫描精度
扫描范围
高
大
较高
受机械行程限制
高
受机械行程限制
机械磨损
扫描时间 安装设置 维护难度 工作环境 适用范围
4）测量范围大，可测量半径不小于 35m 空间范围内的物体。
激光跟踪仪
该产品可以认为是激光跟踪技术和三维视觉技术的结合产品。 系统如右图所示，测笔上装有一个测量头、 若干个目标靶点（红外发光二极管）、一个猫眼， 它们之间的相互位置关系已知，通过获得目标靶 点、猫眼的空间位置可以计算出测量头的空间位 置。 在测量时，首先通过激光跟踪仪检测到猫 眼的位置，从而得到测笔的大概位置，然后相 机通过激光跟踪仪获得的位置信息快速定位测 笔，并通过 CCD相机获取目标靶点的图像，计 算机根据图像计算出目标靶点的空间位置，并 瑞士 Leica 公司的三维坐标测量系统 T-Probe 结合激光跟踪仪测得猫眼的位置计算出测量头 的空间位置。
2
三维数据测量技术现状
三维测量技术的分类
目前已有的三维测量技术比较多，原理也各不相同。绝大多数都是基于光 学 、声学 、电磁学以及机械接触原理的测量方法。 又根据是否接触被测物体，可以将三维测量技术分为接触式测量和非接触 式测量这两大类。
接触式 “测头直接与零件表面接触” 基于“力-变形”原理的触发式测量
三目立体视觉法与 多目立体视觉法
提高双目自动匹配的可靠性和降 低双目匹配的难度，
谢谢
恳请老师批评指正！
非接触式三 维测量技术
超声波
需要利用圆形标记点， 实现多视角（多视图） 测量数据的拼合。
三目立体视觉法与多目立体视觉法
磁场
激光跟踪仪 优点：
1）速度快，其效率是经纬仪交会系统的 几倍，新的仪器每秒采样可达万次； 2）精度高，典型的仪器测量精度指标为 0.02mm±1.1μm/m； 3）动态跟踪，可以实时跟踪测量，方 便 动态、轨迹测量；
美国 FARO 公司生产的铂金系列关节臂测量机单点精度可达 0.005mm，空间长度精 度可达 0.02mm，重量最轻可不超过 9.0kg。
非接触式三维测量技术
结构光方法 主动式三角测量技术
干涉法
主动测量法 莫尔条纹法 相位法 光学 傅立叶变换轮廓法 单目视觉法 被动测量法 双目立体视觉法
测量精度高，达到 nm级
不存在
单面小于5秒 简单 容易 不严格 所有物体
严重
数小时 需调试 难、严格 受环境光影响 因厂家不同而不同
存在
数天 需调试 难、严格 受温度、湿度影响 硬物体的测量
近景摄影测量系统
近景摄影测量系统，利用数字近景摄影测量原理，通过对拍摄的图像进行处 理来获得精确的三维坐标。
实验室AutoLocator系统重建结果 一般在几个μm，商用Tritop系统 重建结果一般在几十μm。
ACT Lab
三维数据测量技术
汇报人：….. 日期：11月3日
• 研究的背景及意义
主要内容
ห้องสมุดไป่ตู้
• 三维数据测量技术现状
1
研究的背景及意义
众所周知，测量一直都是工业领域中的重要内容，从产品的研制、 加工、到装配，各个环节都需要测量。在实际的生产中，利用传 统的检测方法对大型构件的测量，不仅费时费力，而且不易达到 精度的要求。 比如对航空大型构件、发动机叶轮、船体等测量。 解决复杂形状表面轮廓尺寸的 测量和提高三维测量的测量精 度等一些列问题，因此急需研 制出适用于上述情况的三维数 据测量技术。
缺点： 测量精度一般比三坐标测量机要低， 而且受扫描范围、景深等的限制较大。
不适宜测量大尺寸范围的零部件。
结构光三维扫描仪
结构光三维扫描仪是一种基于线或面结构光投射和双目立体测量原理的非接触 式测量设备。 将其中一个相机用固定好的结构光代替，利用光源和成像系统之间的三角几何 信息进行三维形面测量。 特点： 1）具有测量速度快； 2）单次测量的数据点多，具备大规模采集表面数据的能力； 3）非接触式扫描，非接触式三维光学扫描方式，可针对外观复杂、自由 曲面、柔软易变形或易磨损等物体进行扫描； 4）精度高，独特的标定技术可使单面精度可达4μm。
