数字对讲机原理

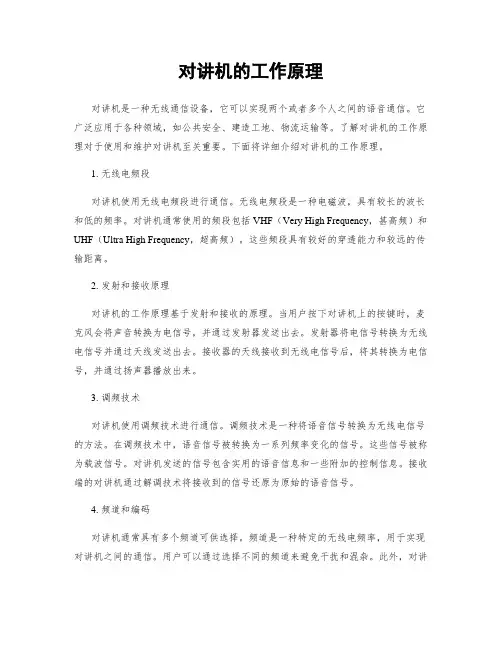

对讲机的工作原理
对讲机的工作原理对讲机是一种无线通信设备，它可以实现两个或者多个人之间的语音通信。
它广泛应用于各种领域，如公共安全、建造工地、物流运输等。
了解对讲机的工作原理对于使用和维护对讲机至关重要。
下面将详细介绍对讲机的工作原理。
1. 无线电频段对讲机使用无线电频段进行通信。
无线电频段是一种电磁波，具有较长的波长和低的频率。
对讲机通常使用的频段包括VHF（Very High Frequency，甚高频）和UHF（Ultra High Frequency，超高频）。
这些频段具有较好的穿透能力和较远的传输距离。
2. 发射和接收原理对讲机的工作原理基于发射和接收的原理。
当用户按下对讲机上的按键时，麦克风会将声音转换为电信号，并通过发射器发送出去。
发射器将电信号转换为无线电信号并通过天线发送出去。
接收器的天线接收到无线电信号后，将其转换为电信号，并通过扬声器播放出来。
3. 调频技术对讲机使用调频技术进行通信。
调频技术是一种将语音信号转换为无线电信号的方法。
在调频技术中，语音信号被转换为一系列频率变化的信号。
这些信号被称为载波信号。
对讲机发送的信号包含实用的语音信息和一些附加的控制信息。
接收端的对讲机通过解调技术将接收到的信号还原为原始的语音信号。
4. 频道和编码对讲机通常具有多个频道可供选择。
频道是一种特定的无线电频率，用于实现对讲机之间的通信。
用户可以通过选择不同的频道来避免干扰和混杂。
此外，对讲机还可以使用编码技术来增加通信的安全性。
编码技术将语音信号转换为一种特定的编码格式，惟独具有相同编码的对讲机才干正确解码并听到语音信息。
5. 信道扫描和呼叫功能为了提高对讲机的效率和便利性，许多对讲机具有信道扫描和呼叫功能。
信道扫描功能可以自动搜索当前可用的频道，并在发现有信号的频道时停留在该频道上。
这样可以方便用户及时接收到其他对讲机的通信。
呼叫功能允许用户通过按下特定的按键向其他对讲机发送呼叫信号，以便开始通信。
6. 功率和天线对讲机的工作距离与其发射功率和天线性能有关。
对讲机总结
对讲机总结一、引言对讲机作为一种无线通信设备，在现代社会中得到了广泛的应用。
它具有简单易用、远距离通信和实时语音传输等优点，被广泛应用于公共安全、商业、工业等领域。
本文将对对讲机的工作原理、应用领域、技术发展和市场状况进行总结和分析。
二、工作原理对讲机的工作原理主要包括四个方面：1.无线电信号传输：对讲机通过无线电信号传输语音或数据信息。
它采用了调频或调制解调方式，在特定的频率范围内进行双向通信。
2.语音编解码：对讲机内部配备了语音编解码器，可以将语音信号转换为数字信号进行传输，并在接收端将数字信号转换为模拟语音信号。
3.频道选择和切换：对讲机通常可以支持多个频道，用户可以根据需要选择不同的频道进行通信。
频道之间的切换可以通过旋转编码器或菜单操作来实现。
4.能量管理：对讲机内部装配了电池管理系统，可以对电池状态进行监测并控制能量的消耗。
一般对讲机设备都会设置充电接口以供重新充电使用。
三、应用领域对讲机在以下几个领域得到了广泛应用：1. 公共安全对讲机在公安、消防、交通等领域中被广泛用于应急通信。
在突发事件中，对讲机可以提供及时、可靠的语音通信，支持协作和指挥调度。
2. 商业行业对讲机在物流、制造、餐饮等商业行业中被广泛应用。
它可以提供快速便捷的通信，促进工作效率和团队协作。
3. 建筑工地对讲机在建筑工地中可以实现工人之间的即时通信，提高工作效率和安全性。
工地上的工人可以通过对讲机进行远程协调和沟通，避免出现事故和误操作。
4. 旅游和户外对讲机在旅游和户外领域中被广泛应用。
它可以提供可靠的通信，方便游客之间的交流和导游与游客的沟通，提供导航指引和紧急救援功能。
四、技术发展随着无线通信技术的不断发展，对讲机也在不断演进。
主要的技术发展包括以下几个方面：1.数字对讲机的兴起：数字对讲机相比于模拟对讲机具有更好的通信质量和更强的抗干扰能力。
它采用了数字信令和编解码技术，提供了更多的功能和服务。
2.IP对讲机的出现：IP对讲机利用互联网协议进行语音传输，可以实现全球范围内的通信。

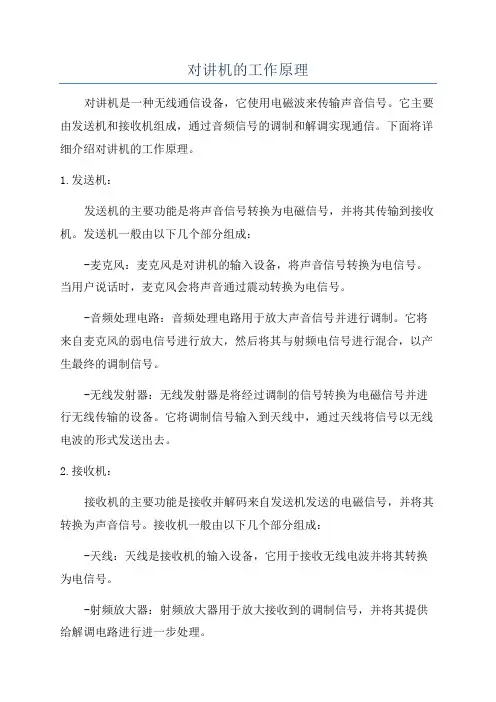

对讲机的工作原理
对讲机的工作原理对讲机是一种无线通信设备，它使用电磁波来传输声音信号。
它主要由发送机和接收机组成，通过音频信号的调制和解调实现通信。
下面将详细介绍对讲机的工作原理。
1.发送机：发送机的主要功能是将声音信号转换为电磁信号，并将其传输到接收机。
发送机一般由以下几个部分组成：-麦克风：麦克风是对讲机的输入设备，将声音信号转换为电信号。
当用户说话时，麦克风会将声音通过震动转换为电信号。
-音频处理电路：音频处理电路用于放大声音信号并进行调制。
它将来自麦克风的弱电信号进行放大，然后将其与射频电信号进行混合，以产生最终的调制信号。
-无线发射器：无线发射器是将经过调制的信号转换为电磁信号并进行无线传输的设备。
它将调制信号输入到天线中，通过天线将信号以无线电波的形式发送出去。
2.接收机：接收机的主要功能是接收并解码来自发送机发送的电磁信号，并将其转换为声音信号。
接收机一般由以下几个部分组成：-天线：天线是接收机的输入设备，它用于接收无线电波并将其转换为电信号。
-射频放大器：射频放大器用于放大接收到的调制信号，并将其提供给解调电路进行进一步处理。
-解调电路：解调电路用于将接收到的调制信号分离为原始的声音信号。
它通过移除调制信号的调制成分，还原出原始的声音信号。
-音频放大器：音频放大器用于放大解调电路输出的声音信号，以便人们能够听到清晰的声音。
-扬声器：扬声器是接收机的输出设备，它将电信号转换为声音信号，并通过扬声器放大和放置声音。
3.通信过程：对讲机的通信过程主要包括以下几个步骤：-发送机将声音信号转换为电信号，并通过无线发射器将其发送出去。
-接收机的天线接收到发送机发送的无线电波，并将其转换为电信号。
-接收机的射频放大器对接收到的信号进行放大。
-解调电路对放大后的信号进行解调，分离出原始的声音信号。
-音频放大器对解调后的声音信号进行放大。
-扬声器将放大后的声音信号转换为可听的声音，并播放出来。
除了上述基本的工作原理外，现代对讲机还可以具有许多其他功能，例如频道选择、阻尼控制、数字信号处理等。
对讲机的工作原理
对讲机的工作原理对讲机是一种便携式无线通信设备，广泛应用于各种场合，如工地、物流仓储、旅游导游、安保等。
它通过无线电信号实现人与人之间的语音通信，具有简单、方便、实时的特点。
本文将详细介绍对讲机的工作原理。
一、无线电通信原理对讲机的工作原理基于无线电通信技术。
无线电通信是利用无线电波传输信号的一种通信方式。
无线电波是一种电磁波，可以在空气中传播。
无线电信号通过调制和解调的方式，在发送端将声音信号转换为无线电信号，然后在接收端将无线电信号转换回声音信号。
二、对讲机的组成部份1. 发射机：发射机是对讲机的核心部份，负责将声音信号转换为无线电信号并发送出去。
发射机包括麦克风、调制电路和射频放大器等组件。
麦克风将声音转换为电信号，调制电路将电信号调制成适合传输的无线电信号，射频放大器将无线电信号放大后发送出去。
2. 接收机：接收机负责接收来自其他对讲机发送的无线电信号，并将其转换为声音信号。
接收机包括天线、射频放大器、解调电路和扬声器等组件。
天线接收到无线电信号后，射频放大器将其放大，解调电路将其解调为电信号，然后通过扬声器输出声音。
3. 天线：天线是对讲机的重要组成部份，它负责接收和发送无线电信号。
天线的设计和位置对对讲机的通信距离和质量有着重要影响。
4. 电源：对讲机需要电源供电。
电源可以是可充电电池或者外部电源适配器。
三、对讲机的工作过程1. 发送过程：(1) 用户按下对讲机上的发射按钮，启动发射机。
(2) 麦克风将用户的声音转换为电信号。
(3) 调制电路将电信号调制成适合传输的无线电信号。
(4) 射频放大器将无线电信号放大。
(5) 天线将放大后的无线电信号发送出去，传播到接收机。
2. 接收过程：(1) 天线接收到其他对讲机发送的无线电信号。
(2) 射频放大器将接收到的无线电信号放大。
(3) 解调电路将无线电信号解调为电信号。
(4) 扬声器将电信号转换为声音信号，用户可以听到对方的声音。
四、对讲机的特点和应用1. 简单便携：对讲机体积小巧，携带方便，操作简单，适合各种场合使用。
对讲机的工作原理
对讲机的工作原理对讲机是一种便携式无线通信设备，常用于需要实时交流和协调的场合，如公安、消防、工地、旅游等。
它可以实现一对一或一对多的语音通信，具有简单、快捷、高效等特点。
下面将详细介绍对讲机的工作原理。
一、对讲机的基本组成部分1. 发射器：负责将声音信号转换为无线电信号并发送出去。
2. 接收器：负责接收来自其他对讲机的无线电信号并将其转换为声音信号。
3. 天线：用于接收和发送无线电信号。
4. 电源：提供对讲机所需的电力。
5. 控制电路：控制对讲机的各种功能和操作。
6. 扬声器和麦克风：用于听到和发出声音。
二、1. 语音信号传输当用户按下对讲机上的发射按钮时，麦克风会将用户的声音转换为电信号。
接着，控制电路将这个电信号发送给发射器。
发射器将电信号转换为无线电信号，并通过天线发送出去。
其他对讲机的接收器通过天线接收到这个无线电信号，并将其转换为电信号。
接着，控制电路将电信号发送给扬声器，扬声器将电信号转换为声音信号，用户就能听到其他人的声音。
2. 信道选择和调谐对讲机通常有多个信道可供选择。
用户可以根据需要选择不同的信道，以避免干扰和交叉通信。
控制电路负责选择和设置信道，并将信道信息发送给发射器和接收器。
对讲机还可以通过调谐功能进行频率调整，以确保发送和接收的信号频率一致，以便正常通信。
3. 电源供应对讲机通常使用可充电电池作为电源。
电池可以通过对讲机上的充电插口进行充电。
控制电路负责监测电池电量，并在电量低时发出警告信号。
用户可以根据需要更换电池或充电。
4. 信号传输距离对讲机的信号传输距离受多种因素影响，如天线高度、环境障碍物、天气状况等。
通常情况下，对讲机的信号传输距离在几公里到几十公里之间。
5. 附加功能现代对讲机通常具有一些附加功能，以提高其实用性和便利性。
例如，一些对讲机具有GPS定位功能，可以实时追踪对讲机的位置。
另外，一些对讲机还具有防水、防尘、抗震等特性，以适应不同的使用环境。
三、对讲机的优点和应用领域1. 优点对讲机具有以下优点：- 便携性：对讲机小巧轻便，方便携带和使用。
对讲机的工作原理
对讲机的工作原理对讲机是一种便携式无线通信设备，可以实现双向语音通信。
它的工作原理基于无线电通信技术，主要包括信号传输、调制解调、频率选择和功率控制等方面。
1. 信号传输对讲机使用的是无线电频率进行信号传输。
无线电波是一种电磁波，可以通过空气传播。
对讲机将声音信号转化为电信号，然后通过天线发射出去。
接收方的对讲机通过天线接收到无线电波，并将其转化为声音信号。
2. 调制解调在信号传输过程中，对讲机需要对信号进行调制和解调。
调制是将声音信号转化为适合传输的无线电信号的过程，解调则是将接收到的无线电信号转化为声音信号的过程。
常见的调制方式有频率调制（FM）和幅度调制（AM）。
3. 频率选择对讲机使用的频率范围在无线电频谱中的特定区域内，这些频率是经过国际和国内协调的。
不同的频率可以用于不同的通信需求，例如城市通信、山区通信等。
对讲机可以通过频率选择来与其他对讲机进行通信。
4. 功率控制对讲机的功率控制是为了确保通信质量和节省电池能量。
功率控制可以根据通信距离和环境条件进行调整。
在长距离通信时，可以选择较高的功率以增强信号的传输能力。
而在短距离通信或干扰较小的环境中，可以选择较低的功率以节省电池能量。
5. 通信协议对讲机通常使用特定的通信协议进行数据传输。
这些协议定义了通信的格式、数据包结构、错误检测和纠正等。
常见的对讲机通信协议有数字对讲机（DMR）、模拟对讲机（Analog）和数字增强通信系统（DPMR）等。
6. 附加功能现代对讲机通常具有一些附加功能，以满足不同的需求。
例如，对讲机可以具备GPS定位功能，以便在需要时能够追踪和定位通信方的位置。
此外，对讲机还可以具备紧急呼叫功能、组呼功能、静噪功能等，以提供更便捷和安全的通信体验。
总结：对讲机的工作原理基于无线电通信技术，通过信号传输、调制解调、频率选择和功率控制等步骤，实现双向语音通信。
它的工作原理简单而可靠，使得对讲机成为许多行业和场景中必不可少的通信工具。
对讲机原理电路图讲解
对讲机原理电路图讲解
讲解：
对讲机是一种用于无线通信的便携式设备，主要由发射器和接收器两部分组成。
下面将详细讲解对讲机的原理和电路图。
首先是对讲机的原理。
对讲机的发射器主要由麦克风、调制电路和射频电路组成。
麦克风用于将声音信号转换为电信号，然后经过调制电路进行调制，将语音信号转换为射频信号。
射频信号经过射频电路放大后，进入天线进行发射。
对讲机的接收器主要由天线、接收放大器、解调电路和扬声器组成。
天线接收到发射器发出的射频信号后，送入接收放大器进行放大。
放大后的信号经过解调电路进行解调，将射频信号转换为语音信号。
解调后的语音信号通过扬声器输出，使得用户能够听到对方说话的声音。
接下来是对讲机的电路图。
对讲机的发射器电路图主要包括麦克风、调制电路和射频电路。
麦克风连接到调制电路的输入端，调制电路的输出端连接到射频电路的输入端。
射频电路的输出端连接到天线，用于发射射频信号。
对讲机的接收器电路图主要包括天线、接收放大器、解调电路和扬声器。
天线连接到接收放大器的输入端，接收放大器的输出端连接到解调电路的输入端。
解调电路的输出端连接到扬声器，用于输出解调后的语音信号。
需要注意的是，发射器和接收器之间需要进行频率的配对，以
确保发送和接收的信号在相同的频率上进行传输。
同时，对讲机通信过程中需要遵循一定的通信协议和频率管理规定，以确保通信的顺利进行。
以上就是对对讲机原理和电路图的讲解，希望能对您有所帮助。
对讲机是什么原理
对讲机是什么原理
对讲机是一种无线通信设备，它主要基于无线电通信原理进行工作。
基本原理可以概括为以下几点：
1. 无线电频率：对讲机使用无线电频率进行通信。
通常，对讲机操作人员通过选择一个特定的频率来进行通信，以确保他们在特定频段内进行交流，而不被其他频段的信号干扰。
2. 调制与解调：对讲机利用调制技术将声音信号转换为无线电信号进行传输。
发送方会将声音信号调制到无线电信号上，然后接收方会将无线电信号解调回声音信号。
这种过程可以通过频率调制（FM）或幅度调制（AM）完成。
3. 天线：对讲机上的天线用于发送和接收无线电信号。
天线通过将无线电信号转换为电磁波并发送到空气中来实现无线通信。
同时，它也能接收来自空气中的无线电信号，并将其转换为电信号供接收器使用。
4. 接收与发送电路：对讲机内部有接收和发送电路，用于处理和调整信号。
接收电路负责接收和解调来自其他对讲机的信号，将其转换为声音信号传递给扬声器。
发送电路负责将麦克风接收到的声音信号转换为无线电信号，并将其发送到其他对讲机。
5. 功率与距离：对讲机的通信距离取决于功率输出和天线性能。
功率越大，天线性能越好，通信距离就越远。
通常情况下，对讲机的通信距离可以在几百米至数公里之间。
总的来说，对讲机主要是通过利用无线电通信原理，包括频率选择、调制解调、天线、接收与发送电路等组成部分，实现人们之间的无线语音通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字对讲机原理
开发对讲机电路以来，对相关电路的一些总结:希望对爱好的朋友们有点帮助01、中频接收部分的原理,一中频,二中频是多少,
采用二次变频超外差方式,第一中频49.95MHZ,第二中频450KHZ。
02、RF接收的MPF调谐原理是什么,怎样调谐,作用,
03、APC电路的原理是什么怎样实现,发生时的高低功率如何实现,
自动功率控制(APC)电路，通过检测末级放大器场效应管Q519的漏极电流来稳
定发射的输出功率。
电压比较电路U513用设定的参考电压来比较从末级电流所获
得的电压。
自动功率控制电压与U513输出的自动检测电压和参考电压之间的差值
成正比。
此输出电压控制场效应管功率放大器，保持发射部分输出功率为常数。
发射部分输出功率可以通过微处理器控制APC电压进行调节。
04、IF的宽窄带怎样实现,为什么要实现宽窄带,
通过声表面波滤波器实现，为了适应不同信道间隔需求。
包括25k,20k,12.5k.
05、TA31136起什么作用,它的输入信号是什么,它能输出几种信号,都有什么
作用,输出和输入有什么关系,
是第二中频检测器，将从第一中频输出的49.95MHZ的信号转换成50.4MHZ的
音频信号输出;
输入的是第二中频信号;
输出信号有:反相放大输出、解调的AF信号输出、中频放大信号输出、
06、静噪检测电路怎样实现,MCU如何进行检测此信号,与信噪比有怎样的对应
关系,
静噪电路:当信号太微弱而只能收到杂声时断掉无线接收器的电子电路。
当对讲机对接收信号进行中频解调后，亚音频信号经过滤波、整形，输入到MCU中，与本机设定的CTCSS频率进行比较，然后产生一个电平控制AF MUTE和SP MUTE，从而决定是否开启静音。
MCU检测此信号:从中频处理电TA31136输出的音频信号的一部分再次进入调频集成电路，通过滤波器和放大器对其噪声分量进行整流，产生一个和噪声分量相对应的直流电压。
送到MCU的模拟端口进行检测。
输入的直流电压和一个预先设置的电压值比较大小，根据比较结果控制开放或关闭扬声器的输出。
与信噪比的关系:
07、RSSI检测电路怎样实现,MCU如何进行检测此信号,RSSI与接收电平有怎样的对应关系,
TA31136的RSSI端根据输入信号电平为中频放大器输出直流电平。
08、预加重和去加重电路是如何组成,起什么作用,有怎样的技术指标,
组成:主要由AK2346中的预加重和去加重电路实现，外围电路也可以实现预加重和去加重功能，预加重由高通滤波器实现，去加重由低通滤波器实现。
作用:音质主要取决于预加重和去加重电路
技术指标:
09、压、扩电路是如何组成,起什么作用,有怎样的技术指标,
组成:由AK2346中的压缩扩展电路组成
作用:语音处理电路"语音压扩电路和低水平扩张电路的应用"，这对于保真语
音有很好的效果。
技术指标:
10、二音、五音、亚音频、亚音数码、双音多频这几种信令怎样组成,有什么
作用,在TC900中是怎样产生和解码的,又是怎样被调制的,
答:两音信令，由两个音频信号组成，A Tone + B Tone。
先发A Tone一段时间，然后间隔一段时间，再发B Tone。
利用2-TONE信令可选择呼叫相应的对讲机;
5 音信令，作用与两音信令相同，区别在于由五种频率组成;
CTCSS (Continuous Tone Controlled Squelch System) , 连续语音控制静噪
系统，俗称亚音频，是一种将低于音频频率的频率(67Hz-250.3Hz)附加在音频信号
中一起传输的技术。
因其频率范围在标准音频以下，故称为亚音频。
当对讲机对接
收信号进行中频解调后，亚音频信号经过滤波、整形，输入到CPU中，与本机设定
的CTCSS频率进行比较，从而决定是否开启静音;
CDCSS (Continuous Digital Controlled Squelch System)，连续数字控制静
噪系统，其作用与CTCSS相同，区别在于它是以数字编码方式来作为静音是否开启
的条件;使用CTCSS/CDCSS功能可以避免接收不相干的呼叫。
DTMF(Dual Tone Multi Frequency)，双音多频，由高频群和低频群组成，高
低频群各包含4个频率。
一个高频信号和一个低频信号叠加组成一个组合信号，代
表一个数字。
DTMF信令有16个编码。
利用两音/DTMF信令可选择呼叫相应的对讲机。
11、打开PA能否会产生冲击,如何减少该冲击,
12、AK2346都有什么功能,是如何对MSK信令编解码的,MSK解码的最佳的输入
电平是多少,如何调整该输入电平,输入信号的信噪比对误码率有什么影响, AK2346功能有:音频处理;收发放大;扰频;预加重和去加重;MSK的编解码;
限幅的作用;音频压、扩等。
外边的模拟正弦信号过来后，通过设置AK2346的control register,1control register 2
和volume Register2进行编解码，在解码和编码结束时AK2346会产生一个中
断信号通知MCU进行存储数据，然后由MCU通过交织和反转等算法进行运算。
最小频移键控追求信号相位路径的连续性，是二进制连续相位FSK(CPFSK)的一种。
这种调制方式能以最小的调制指数h=0.5获得正交的调制信号。
13、R5VC387芯片的工作原理是什么,如何解决它和AT24C256的SDL、SCL的数据冲突问题,RTC-INT与MCU是什么关系,CHARGE如何给时钟电池充电, 由于共享;,,的，,,总线，所以会产生一些资源的上冲突问题，是由,,系统的互斥信号管理来解决，另外由;,,分时操作来解决，就是在发R5VC387它的时候，mcu发送它的启动地址不允许AT24C256他在这个时间内操作数据线。
