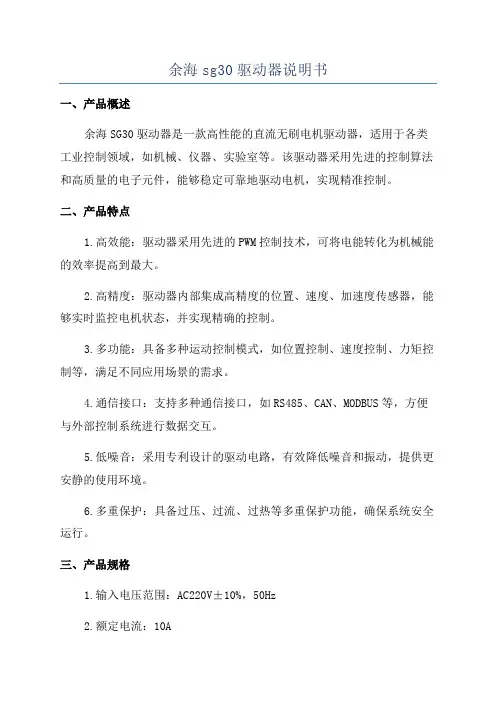

余海sg30驱动器说明书
余海sg30驱动器说明书一、产品概述余海SG30驱动器是一款高性能的直流无刷电机驱动器，适用于各类工业控制领域，如机械、仪器、实验室等。
该驱动器采用先进的控制算法和高质量的电子元件，能够稳定可靠地驱动电机，实现精准控制。
二、产品特点1.高效能：驱动器采用先进的PWM控制技术，可将电能转化为机械能的效率提高到最大。
2.高精度：驱动器内部集成高精度的位置、速度、加速度传感器，能够实时监控电机状态，并实现精确的控制。
3.多功能：具备多种运动控制模式，如位置控制、速度控制、力矩控制等，满足不同应用场景的需求。
4.通信接口：支持多种通信接口，如RS485、CAN、MODBUS等，方便与外部控制系统进行数据交互。
5.低噪音：采用专利设计的驱动电路，有效降低噪音和振动，提供更安静的使用环境。
6.多重保护：具备过压、过流、过热等多重保护功能，确保系统安全运行。
三、产品规格1.输入电压范围：AC220V±10%，50Hz2.额定电流：10A3.最大输出功率：300W4.控制方式：矢量控制5. 加速度范围：0-5000r/min²6. 速度范围：0-3000rpm7.输入接口：脉冲、模拟、数字命令输入等8.控制接口：RS485、CAN、MODBUS等9.工作温度：-10℃~50℃10.环境湿度：10%~90%RH四、产品安装与调试1.安装：将驱动器固定在机械设备上，并通过螺丝紧固，确保安装牢固可靠。
2.电源连接：将驱动器的输入端连接至220V电源，注意接线正确，确保接地可靠。
3.电机连接：将电机的各相线分别与驱动器对应的输出端子相连，确保连接牢固。
4.控制接口设置：根据实际情况选择合适的通信接口，将控制电缆与驱动器连接，并进行相应设置。
5.参数调试：根据所需运动控制模式，设置驱动器相应的参数，如速度、加速度、运动方向等。
6.动作测试：连接外部信号输入，通过控制命令触发驱动器输出动作，检查是否能够正常工作。
无刷电机驱动器说明书
80
58
120
重量
Kg
驱动器接品图
无刷直流电机驱动器说明书
BLDC Motor Driver Manual Rev2.1
BLDC MoTor river
浅绿色 粉红色
棕色 白色
橙色(+5V) 紫色(SP) 灰色(GND)
绿色(复位) 红色(+5V) 黑色(GND) 蓝色(RXD) 黄色(TXD)
开/停 启停控制线 无水断电开关
控制方式
有霍尔电源保护刹车电阻马达相数 速度控制方式
输入信号
3Φ 面板调速/调速器调速 DC-DC 光电隔离信号：运行，停止
通讯方式 输出信号
RS232 无
保护功能
下列保护功能使能时，故障信号输出，马达停止转动：
1，霍尔相序错误保护， 2，运行中霍尔损坏或失速保护 3，硬件检测过流保护 4，软件检测过流保护 5，电机堵转保护 6，输入电源欠压过压保护 7，驱动器内部过热保护
驱动器规格表：
输入电压
DC24V
额定功率
W
额定电流
A
最大电流
A
调速范围
RPM
对负载
速度变动率
对电压
对温度
加减速时间
280W 10 15 60-3000 ±1%以下（0-额定转矩&额定转速） ±1%以下（电源电压±10%内，额定转速空载） ±1%以下（-10-45℃额定转速空载） 0.1-500sec
无刷直流电机驱动器说明书
BLDC Motor Driver Manual Rev2.1
安全注意：
1，遵守规定的电压要求 2，在安装，配线，拔插端子过程中，务必关闭电源 3，请勿采用相序改变的方法来改变有霍尔电机的旋转方向 4，在电源指示灯未熄灭之前，请勿触摸连接线及内部元件 5，驱动器内部电子元件对静电敏感，不可在无相关保护情况下触摸主电路板
三相直流无刷霍尔电机驱动器说明书
前言本款产品适合驱动持续工作电流在10A以下、额定电压范围在12V～40V之间的任何一款三相直流无刷霍尔电机。
具有免维护、长寿命、低速下总能保持最大转矩等优势。
本产品广泛应用于针织设备、医疗设备、食品机械、电动工具、园林机械、智能家居等电气自动化控制领域。
本手册阐述了该驱动器的的功能、安装、调试、维护、运行等方面的内容。
使用产品前，请认真阅读本手册并熟知本产品的安全注意事项。
在使用本款产品时，若有疑问，请仔细查阅产品说明书或致电我公司售后服务部，我们将竭诚为您服务。
安全注意事项警示标志：危险：表示该操作错误可能危及人身安全！注意：表示该操作错误可能导致设备损坏！注意事项：安装：防止灰尘、腐蚀性气体、导电物体、液体及易燃物侵入，并保持良好的散热条件。
接线：请由专业人员仔细阅读完使用说明之后进行接线作业；接线必须在电源断开的状态下进行，防止电击。
通电前：接通电源前检查并保证接线的准确无误；请确认输入电源与驱动器的额定工作电压及极性是否一致；通电中：驱动器接通电源后，请勿直接接触输出端子，有的端子上有高电压，非常危险；请确保在驱动器指示灯熄灭后再对驱动器的接线端子进行插拔；请勿对驱动器随意进行耐高压与绝缘性能试验；请勿将电磁接触器、电磁开关接到输出回路。
目录前言 (1)安全注意事项 (2)目录 (3)一．概述 (5)1．型号说明 (5)2．功能参数 (5)3．功能特点 (6)二．端口说明 (7)1．接口定义 (7)2．接线示意图 (8)3．安装尺寸 (9)三．功能与使用 (10)1．出厂说明 (10)2．操作步骤说明 (10)2.1外置电位器调速 (11)2.2外部电压调速 (11)2.3外部PWM信号调速 (11)2.4CAN总线控制 (11)3．功能端子说明 (12)3.1F/R端子：正反转功能 (12)3.2EN端子：使能功能 (12)3.3BRK端子：刹车抱死功能 (12)3.4SV端子：外部调速端子 (13)3.5PG端子：电机转速信号输出 (13)3.6ALM端子：报警输出 (13)3.7PWR/ALM：指示灯 (14)一．概述本款驱动器适用于对直流无刷有霍尔电机进行转速控制，其最大的优点是在低速时总能控制电机保持最大转矩。
无刷直流电机驱动器说明书样本
无刷直流电机驱动器说明书无刷驱动器DBLS-02一概述：本控制驱动器为闭环速度型控制器，采用最近型IGBT和MOS功率器，利用直流无刷电机的霍尔信号进行倍频后进行闭环速度控制，控制环节设有PID速度调节器，系统控制稳定可靠，特别是在低速下总能达到最大转矩，速度控制范围150~10000rpm。
二产品特征:1、 PID速度、电流双环调节器2、高性能低价格3、 20KHZ 斩波频率4、电气刹车功能，使电机反应迅速5、过载倍数大于2，在低速下转矩总能达到最大6、具有过压、欠压、过流、过温、霍尔信号非法等故障报警功能三电气指标标准输入电压：24VDC~48VDC，最大电压不超过60VDC。
最大输入过载保护电流：15A、30A两款连续输出电流：15A加速时间常数出厂值：0.2秒其它可定制四端子接口说明 :1、电源输入端:GND：信号地F/R：正、反转控制，接GND反转，不接正转，正反转切换时，应先关断ENEN：使能控制：EN接地，电机转（联机状态），EN不接，电机不转（脱机状态）BK：刹车控制：当不接地正常工作，当接地时，电机电气刹车，当负载惯量较大时，应采用脉宽信号方式，经过调整脉宽幅值来控制刹车效果。
SV ADJ：外部速度衰减：能够衰减从0~100%，当外部速度指令接6.25V时，经过该电位器能够调速试机PG：电机速度脉冲输出：当极对数为P时，每转输出6P个脉冲（OC门输入）ALM：报警输出：当电路处于报警状态时，输出低电平（OC门输出）+5V：调速电压输出，可用电位器在SV和GND形成连续可调内置电位器：调节电机速度增益,能够从0~100%范围内调速。
五驱动器与无刷电机接线图六机械安装：。
48VDC无刷数显驱动说明书
尊敬的用户:非常感谢您购买本公司生产的无刷直流电机驱动器，在使用本产品前请先认真阅读本说明书，谢谢！无刷直流电机驱动器是我公司重点研究开发的系列产品之一，它的功能更加完善，产品经过严格检测，质量可靠。
一、产品说明无刷直流电机驱动器是我公司自主研发的系列产品之一，该产品选用直流供电，适合驱动我公司开发的无刷直流电机，也适用于其他厂商和形式同规格的无刷直流电机，本产品采用DSP控制，调速比宽，接口功能较多，调速方式灵活，控制简单，保护功能完善可靠，最大限度地方便用户使用，适合绕线机、医疗设备、纺织设备等诸多场合。
二、性能特点★起停及转向控制★过流过载及堵转保护★测速信号输出★电机转速显示★外部模拟量调速★制动快速停机五、功能及使用说明1）调速方式本驱动器提供以下三种调速方式，用户可任选一种：内部电位器调速：逆时针旋转驱动器面板上的电位器，电机转速减小，顺时针则转速增大；由于测速需要响应时间，速度显示会有滞后；用户使用其他两种转速控制方式时必须将电位器设于最小状态。
外部输入调速：将外接电位器的两个固定端分别接于驱动器的“+5”和“地”端上，将调节端接于“A VI”上即可使用外接电位器调速，也可以通过其他的控制单元（如PLC、单片机等）输入模拟电平信号到“A VI”端实现调速（相对于COM），“A VI”的接受范围为DC0V~5V，对应电机转速为0~1000转/分；端子内接电阻10K到COM端，因此悬空不接将被解释为0输入。
电机运行/停止控制(R/S)通过端子“R/S”相对于地的通断可以控制电机的运行和停止，当“R/S”与端子地断开时电机运行，反之电机停止，使用“R/S”端控制电机停止时，电机为自然停车，其运动规律与负载惯性有关。
2）电机正反转控制通过控制端子“DIR”与端子“地”的通断可以控制电机的运行方向。
当“DIR”与端子“地”断开，电机顺时针旋转（面对电机轴），反之逆时针旋转，若电机在运行过程中方向信号改变，则电机会自然停止，等速度信号复位归零，重新启动才变方向运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无刷直流电机驱动器说明书
————————————————————————————————作者：————————————————————————————————日期：
无刷驱动器DBLS-02
一概述：
本控制驱动器为闭环速度型控制器，采用最近型IGBT和MOS功率器，利用直流无刷电机的霍尔信号进行倍频后进行闭环速度控制，控制环节设有PID速度调节器，系统控制稳定可靠，尤其是在低速下总能达到最大转矩，速度控制范围150~10000rpm。
二产品特征:
1、 PID速度、电流双环调节器
2、高性能低价格
3、 20KHZ 斩波频率
4、电气刹车功能，使电机反应迅速
5、过载倍数大于2，在低速下转矩总能达到最大
6、具有过压、欠压、过流、过温、霍尔信号非法等故障报警功能
三电气指标
标准输入电压：24VDC~48VDC，最大电压不超过60VDC。
最大输入过载保护电流：15A、30A两款
连续输出电流：15A
加速时间常数出厂值：0.2秒其他可定制
四端子接口说明 :
1、电源输入端:
引角序号引角名中文定义
1V+ 直流+24~48VDC输入
2GND GND输入
2、电机输入端:
引角序号引角名中文定义
1MA 电机A相
2MB 电机B相
3MC 电机C相
4GND 地线
5HA 霍尔信号A相输入端
6HB 霍尔信号B相输入端
7HC 霍尔信号C相输入端
8+5V 霍尔信号的电源线
3、控制信号部分
GND：信号地
F/R：正、反转控制，接GND反转，不接正转，正反转切换时，应先关断EN
EN：使能控制：EN接地，电机转（联机状态），EN不接，电机不转（脱机状态）
BK：刹车控制：当不接地正常工作，当接地时，电机电气刹车，当负载惯量较大时，应采用脉宽信号方式，通过调整脉宽幅值来控制刹车效果。
SV ADJ：外部速度衰减：可以衰减从0~100%，当外部速度指令接6.25V时，通过该电位器可以调速试机PG：电机速度脉冲输出：当极对数为P时，每转输出6P个脉冲（OC门输入）
ALM：报警输出：当电路处于报警状态时，输出低电平（OC门输出）
+5V：调速电压输出，可用电位器在SV和GND形成连续可调
内置电位器：调节电机速度增益,可以从0~100%范围内调速。
五驱动器与无刷电机接线图
六机械安装：
七功能与使用
调速方式
本驱动器提供以下两种调速方式用户可任选一种：
内部电位器调速: 逆时针旋转驱动器面板上的电位器电机转速减小，顺时针则转速增大。
用户使用外部输入调速时必须将电位器设于最小状态。
外部输入调速将外接电位器的两个固定端分别接于驱动器的GND和+5v一端，将调节端接于SV端即可使用外接电位器(10K~50K)调速,也可以通过其它的控制单元(如PLC、单片机等）输入模拟电压到SV端实现调速（相对于GND）,SV端口的接受范围为DC OV~+5V，对应电机转速为0~额定转速。
也可使用外部数字信号调速：在SV 与GND 之间可以施加幅值为5V，频率为 1KHz~2KHz 的脉宽数字信号（PWM）进行调速，电机转速受其占空比线性调节。
这时可以通过调整 R-SV 电位器对SV 数字信号幅值进行0~1.0 比率衰减处理，一般将 R-SV 调到1.0，对SV 输入数字信号不做衰减处理。
电机运行/停止控制（EN）
通过控制端子EN相对于GND的通、断可以控制电机的运行和停止。
当端子断开时电机运行反之电机停止。
使用运行／停止端控制电机停止时，电机为自然停车，其运动规律与负载惯性有关。
电机正/反转控制（F/R)
通过控制端子F/R与端子GND的通、断可以控制电机的运转方向。
当F/R与端子GND不接通时，电机顺时针运行（面对电机轴），反之则电机逆时针方向运转；为避免驱动器的损坏在改变电机转向时，应先使电机停止运动后，再操作改变转向，避免在电机运行中进行运转方向操作。
制动停机(BREAK)
通过控制端子BK扮与端子GND的通、断可以控制电机的制动停机。
当控制端子BK与端子GND断开时，电机运行，接通时电机快速制动停止，制动停机比自然停机快，具体停机时间与用户系统的负载惯量有关。
因制动停机对电气和机械均有冲击，如无特殊停机要求应采用自然停机。
电机转速信号输出(PG)
速度脉冲输出，该端口为OC 输出(30V/10mA max)，要得到信号应与电源之间接
3KΩ~10KΩ上拉电阻。
该端将输出频率与电机转速成正比的固定脉宽 (50uS)负脉冲串，电机每转的输出脉冲个数为3 x N, N 为电机的极数。
例：2对极即四极电机每转12个脉冲．当电机转速为500转／分时端子PG的输出脉冲为6000个。
报警输出
驱动器报警输出，该端口为OC 输出(30V/10mA max)。
要得到信号应与电源之间接
3KΩ~10KΩ上拉电阻。
报警时该端与GND 导通（低电平），同时驱动器自行停止工作处于报警状态。
驱动器故障驱动器内部出现过压或过流时驱动器进入保护状态，驱动器会自动停止工作，电机停止，驱动器上的蓝灯为闪砾，只要将使能端重新复位（即EN与GND断开）或是断电，驱动器才能解除报警。
发生此故障请检查电机接线。
八驱动器使用步骤
1、正确接好电机线，霍尔线及电源线。
错误的接线会导致电机和驱动器损坏。
2、使用内置电位器调速时，将EN接GND信号地，SV端口接+5V，用内置电位器R-SV调速。
3、如使用外置电位器调速时，将R-SV调到1.0的位置，同时将EN接地，将外置电位器动点（中间接口）接驱动器SV端口，另两个接GND及+5V端口。
4、通电运行，此时电机处于闭环最高速状态，调整衰减电位器至所需要转速。
