初中物理欧姆定律解题技巧及练习题及解析
初中物理欧姆定律解题技巧及练习题及解析
一、欧姆定律选择题
1．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。下列说法错误的是 （ ）
A. 电源电压为15 V B. 电阻R的阻值为30 Ω
C. 电阻R最小功率为7.5W D. 在加满油后，1 min内电阻R产生的热量为450 J
【答案】C
【解析】【解答】根据 和电源电压不变的特点，利用电路的两种状态，可得关系式：
，
解得R为30Ω，代入得：
故电源电压为15 V，AB选项正确，但不符合题意；
电阻R最小功率时，即电流最小时的功率， ，C错误，符合题意；
在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为：
，D正确，但不符合题意。
【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R产生的热量.
2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（ ）
A. 小灯泡的额定功率为6.25W B. 小灯泡正常工作时的电阻为5Ω
C. 滑动变阻器的最大阻值为40Ω D. 电路消耗的最小功率为0.05W
【答案】C 【解析】【解答】解：
由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，
A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，
所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；
B、由I= 可得，灯泡正常工作时的电阻：RL= = =6.25Ω，故B错误；
C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；
电路的最大总电阻：R总最大= = =45Ω，
此时灯泡的电阻：RL= = =5Ω，
滑动变阻器的最大阻值：R滑最大=R总最大﹣RL=45Ω﹣5Ω=40Ω，故C正确；
D、由P=UI可得电路消耗的最小功率：
P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．
故选C．
【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．
3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
A. 甲、乙两元件的电流与电压都成正比
B. 乙元件是一个定值电阻且阻值大小为10Ω
C. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A
D. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
【答案】 C
【解析】【解答】解：
AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；
C、甲、乙并联在2V电源时，甲和乙电压都为2V，
由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；
D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，
所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．
故选C．
【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；
（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；
（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．
4．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱Rx最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（ ）
A. S1、S2均向左闭合，Rx允许接入电路的最大阻值为20Ω
B. S1、S2均向右闭合，电路允许消耗的最大功率为2.7W
C. S1向左、S2向右闭合，Rx允许接入电路的最大阻值为60Ω
D. S1向右、S2向左闭合，只调Rx使电流表示数减半后其阻值一定大于原来的2倍
【答案】 D
【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、Rx、滑动变阻器串联，电压表测Rx两端的电压，电流表测电路中的电流，
当滑动变阻器接入电路中的电阻最大且电压表的示数Ux＝3V时，电阻箱Rx接入电路中的电阻最大，
因串联电路中总电压等于各分电压之和，
所以，R0和滑动变阻器两端的电压之和：
U0滑＝U﹣Ux＝4.5V﹣3V＝1.5V，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I1＝ ＝ ＝0.0375A， Rx允许接入电路的最大阻值：
Rx大＝ ＝ ＝80Ω，A不符合题意；
⑵闭合开关S，S1、S2均向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，
当电压表的示数U0＝3V时，电路中的电流：
I2＝ ＝ ＝0.3A，
因串联电路中各处的电流相等，且电流表量程为0～0.6A，
所以，电路中的最大电流为0.3A，
则电路允许消耗的最大功率：
P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；
⑶闭合开关S，S1向左、S2向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0和Rx两端的电压，电流表测电路中的电流，
当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱Rx接入电路中的电阻最大，
此时滑动变阻器两端的电压：
U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I3＝ ＝ ＝0.05A，
则R0和Rx的最大总阻值：
R总＝ ＝ ＝60Ω，
所以，Rx允许接入电路的最大阻值：
Rx大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；
⑷闭合开关S，S1向右、S2向左闭合，R0、Rx、滑动变阻器串联，电压表被短路，电流表测电路中的电流，
设此时电路的总电阻为R总′＝Rx+R0+R滑 ， 即Rx＝R总′﹣R0﹣R滑 ，
只调Rx使电流表示数减半时，电路的总电阻R总″＝Rx′+R0+R滑 ， 即Rx′＝R总″﹣R0﹣R滑 ，
由R＝ 可知，只调Rx使电流表示数减半时，电路的总电阻R总″＝2（Rx+R0+R滑），
则Rx′﹣Rx＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（Rx+R0+R滑）﹣（Rx+R0+R滑）＝Rx+R0+R滑＞Rx ，
所以，Rx′＞2Rx ， 即只调Rx使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。
故答案为：D。
【分析】结合电路图，理清开关处于不同状态时元件额连接方式及电表的测量对象，A.当滑动变阻器接入电路中的电阻最大且电压表的示数Ux=3V时，电阻箱Rx接入电路中的电阻最大，根据串联电路的电压特点求出R0和滑动变阻器两端的电压之和，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出Rx允许接入电路的最大阻值；
B.根据欧姆定律求出电压表的示数U0=3V时电路中的电流，然后与电流表的量程相比较确定电路中的最大电流，利用P=UI求出电路允许消耗的最大功率.
C.当滑动变阻器接入电路中的电阻最大且电压表的示数U0x=3V时，电阻箱Rx接入电路中的电阻最大，根据串联电路的电压特点求出此时滑动变阻器两端的电压，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出R0和Rx的最大总阻值，利用电阻的串联求出R允许接入电路的最大阻值.
D.根据电阻的串联和欧姆定律表示出电路中的总电阻，同理表示出只调Rx使电流表示数减半时电路的总电阻，根据欧姆定律可知两种情况下电路的总电阻关系.
5．如图所示，电源电压不变，下列说法正确的是（ ）
A. 只闭合S1 ， 将P向左移动，电流表示数变小，电压表示数变大
B. 闭合S1、S2 ， 断开S3 ， 将P向左移动，R1消耗的功率增大
C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小
D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小
【答案】B
【解析】【解答】解A只闭合S1 ， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2 ， 断开S3 ， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝
，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。
故答案为：B.
【分析】分析开关在不同状态下电路结构，结合串联电路特点和欧姆定律分析判断将P向左移动时两电表变化量比值的变化情况；由并联电路特点、欧姆定律和电功率公式分析判断电表示数及两者功率变化.
6．如图所示，电源电压保持不变。闭合电键S，当滑动变阻器滑片P向右移动时，不变的是：①电流表A的示数；②电压表V的示数；③电流表A与A1示数的差值；④电压表V与电流表A示数的比值（ ）

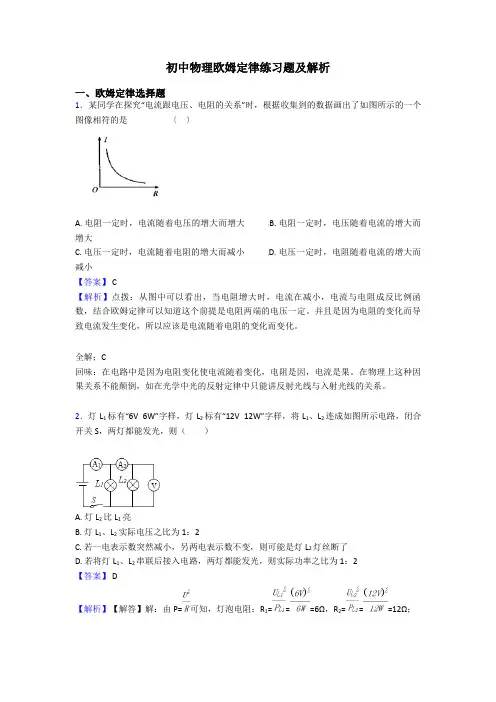

初中物理欧姆定律练习题及解析
初中物理欧姆定律练习题及解析
一、欧姆定律选择题
1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是 〔 〕
A. 电阻一定时，电流随着电压的增大而增大 B. 电阻一定时，电压随着电流的增大而增大
C. 电压一定时，电流随着电阻的增大而减小 D. 电压一定时，电阻随着电流的增大而减小
【答案】 C
【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。
全解；C
回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。
2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（ ）
A. 灯L2比L1亮
B. 灯L1、L2实际电压之比为1：2
C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了
D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2
【答案】 D
【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；
由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；
A、两灯泡并联，灯泡两端电压U相等，R1＜R2 ， 由P=可知：P1＞P2 ， 灯L1比L2亮，故A错误；
B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；
C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；
高考物理相互作用解题技巧及练习题及解析(1)
高考物理相互作用解题技巧及练习题及解析(1)
一、高中物理精讲专题测试相互作用
1．质量m＝5kg的物体在20N的水平拉力作用下，恰能在水平地面上做匀速直线运动．若改用与水平方向成θ＝37°角的力推物体，仍要使物体在水平地面上匀速滑动，所需推力应为多大？（g＝10N/kg，sin37°＝0.6，cos37°＝0.8）
【答案】35.7N；
【解析】
解：用水平力拉时，物体受重力、支持力、拉力和滑动摩擦力，
根据平衡条件，有：fmg
解得：200.450fmg
改用水平力推物体时，对物块受力分析，并建正交坐标系如图：
由0XF得：cosFf ①
由0YF得：sinNmgF ②
其中：fN ③
解以上各式得：35.7FN
【点睛】本题关键是两次对物体受力分析，然后根据共点力平衡条件列方程求解，注意摩擦力是不同的，不变的是动摩擦因数．
2．如图所示,在倾角=30°的斜面上放一木板A,重为GA=100N,板上放一重为GB=500N的木箱B,斜面上有一固定的挡板,先用平行于斜面的绳子把木箱与挡板拉紧,然后在木板上施加一平行斜面方向的拉力F,使木板从木箱下匀速抽出此时,绳子的拉力T=400N。设木板与斜面间的动摩擦因数,求：
(1)A、B间的摩擦力和摩擦因素；
(2)拉力F的大小。
【答案】（1）A、B间的摩擦力fB为150N；摩擦因数μ2=；
（2）拉力F的大小为325N。
【解析】
【详解】
（1）对B受力分析如图
由平衡条件，沿斜面方向有为：GBsinθ+fB=T…①
代入数据，解得A、B间摩擦力为：fB=150N
方向沿斜面向下，垂直斜面方向：NB=GBcosθ=500×=250N…②
A、B动摩擦因数为：
（2）以AB整体为研究对象，受力分析如图，
由平衡条件得：F=fA+T-（GA+GB）sinθ…③
NA=（GA+GB）cosθ…④
初中物理欧姆定律计算题的解题思路技巧
初中物理欧姆定律计算题的解题思路技巧
作者：孙 敏
来源：《学生之友(初中版)下半月》2010年第10期
欧姆定律的计算问题是初中电学的难点之一。许多同学对于解答电学习题特别是欧姆定律的内容存在疑惑,经常是束手无策,无从下手。那如何才能找到这把“钥匙”,打开 “心结”呢?
正所谓“工欲善其事,必先利其器!”首先必须掌握欧姆定律的基本内容。然后对电路进行分析判断,确定电路的特点,明确电路是串联电路还是并联电路,再根据相对应的电路中电流,电压,电阻的关系进行解答。下面结合实例解答,以供参考:
第一步,明确欧姆定律的实质。欧姆定律指的是在同一电路中,导体中的电流跟导体两端的电压成正比,跟导体的电阻阻值成反比,这就是欧姆定律。基本公式是I=U/R。欧姆定律I=U/R的推导式R=U/I或U=IR不能说导体的电阻与其两端的电压成正比,与通过其的电流成反比,因为导体的电阻是导体本身的一种属性,与导体的长度、横截面积、材料和温度有关,即使它两端没有电压,没有电流通过,它的阻值也是一个定值。
第二步,学会分析电路。进入电学的学习阶段,能够“读懂”电路是关键。那么我们又如何才能“读懂”电路呢?一般来说分成以下几个步骤:首先,判别串联与并联。在串、并联电路中的电流、电压、电阻关系各不相同,因此在解题之前需要先对电路进行判断。除通过概念进行判断之外,主要还有电流法-即根据电流流经过程中有几条“路”可走;如果只有一条,则为串联,如有两条及以上电路,则为并联电路。去表结点法-即将电压表部分认定为断开,电流表看作为导线,如电路中有交叉相连的点即为并联,如无则为串联。断电法-即通过断开其中一个用电器,观察另一用电器是否仍能工作,如不能则反映为两者之间是相互影响即为串联,反之为并联。通过将一些复杂的电路图转化成我们所能识别的“电路图”则可“事半功倍”,解答起来亦得心应手,问题随之迎刃而解。例如,我们要判断图1中当开关S1和S2都断开与闭合时,电阻R1、R2和R3的连接情况,对开关、电压表、电流表依序进行简化后的电路图分别如图2、3所示。我们从图2不难看出电阻R1和R3串联,从图3中看出R1与R2并联。

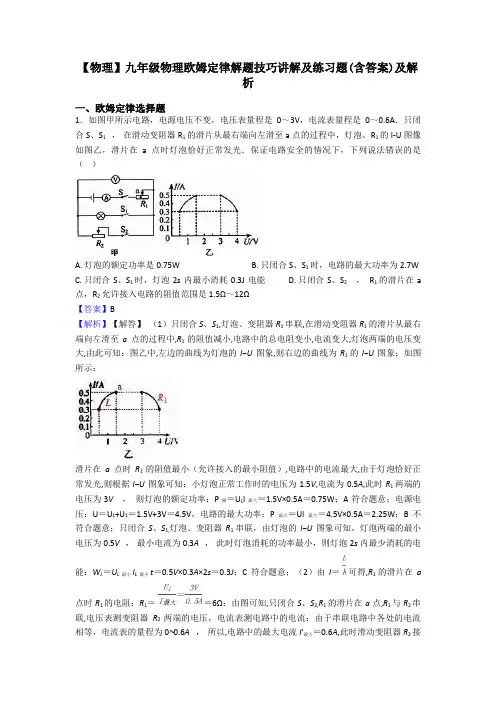

【物理】九年级物理欧姆定律解题技巧讲解及练习题(含答案)及解析
【物理】九年级物理欧姆定律解题技巧讲解及练习题(含答案)及解析
一、欧姆定律选择题
1．如图甲所示电路，电源电压不变，电压表量程是0～3V，电流表量程是0～0.6A．只闭合S、S1 ， 在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡、R1的I-U图像如图乙，滑片在a点时灯泡恰好正常发光．保证电路安全的情况下，下列说法错误的是（ ）
A. 灯泡的额定功率是0.75W B. 只闭合S、S1时，电路的最大功率为2.7W
C. 只闭合S、S1时，灯泡2s内最小消耗0.3J电能 D. 只闭合S、S2 ， R1的滑片在a点，R2允许接入电路的阻值范围是1.5Ω～12Ω
【答案】B
【解析】【解答】 （1）只闭合S、S1,灯泡、变阻器R1串联,在滑动变阻器R1的滑片从最右端向左滑至a点的过程中,R1的阻值减小,电路中的总电阻变小,电流变大,灯泡两端的电压变大,由此可知：图乙中,左边的曲线为灯泡的I−U图象,则右边的曲线为R1的I−U图象；如图所示：
滑片在a点时R1的阻值最小（允许接入的最小阻值）,电路中的电流最大,由于灯泡恰好正常发光,则根据I−U图象可知：小灯泡正常工作时的电压为1.5V,电流为0.5A,此时R1两端的电压为3V ， 则灯泡的额定功率：P额＝ULI最大＝1.5V×0.5A＝0.75W；A符合题意；电源电压：U＝UL+U1＝1.5V+3V＝4.5V，电路的最大功率：P最大＝UI最大＝4.5V×0.5A＝2.25W；B不符合题意；只闭合S、S1,灯泡、变阻器R1串联，由灯泡的I−U图象可知，灯泡两端的最小电压为0.5V ， 最小电流为0.3A ， 此时灯泡消耗的功率最小，则灯泡2s内最少消耗的电能：WL＝UL最小IL最小t＝0.5V×0.3A×2s＝0.3J；C符合题意；（2）由I＝ 可得,R1的滑片在a点时R1的电阻：R1＝ ＝6Ω；由图可知,只闭合S、S2,R1的滑片在a点,R1与R2串联,电压表测变阻器R2两端的电压，电流表测电路中的电流；由于串联电路中各处的电流相等，电流表的量程为0∼0.6A ， 所以,电路中的最大电流I′最大＝0.6A,此时滑动变阻器R2接入电路中的电阻最小，由I＝ 可得最小总电阻：R总最小＝ ＝7.5Ω，根据串联电路的总电阻等于各电阻之和可得,滑动变阻器R2接入电路中的最小电阻：R2小＝R总最小−R1＝7.5Ω−6Ω＝1.5Ω；由于电压表采用0∼3V量程,当电压表的示数U2最大＝3V时,滑动变阻器R2接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以,此时R1两端的电压：U′1＝U−U2最大＝4.5V−3V＝1.5V ， 电路中的最小电流：I最小＝ ＝ ＝0.25A ， 则滑动变阻器接入电路中的最大阻值：R2最大＝ ＝12Ω，所以,滑动变阻器R2允许的取值范围是1.5Ω∼12Ω，D符合题意；

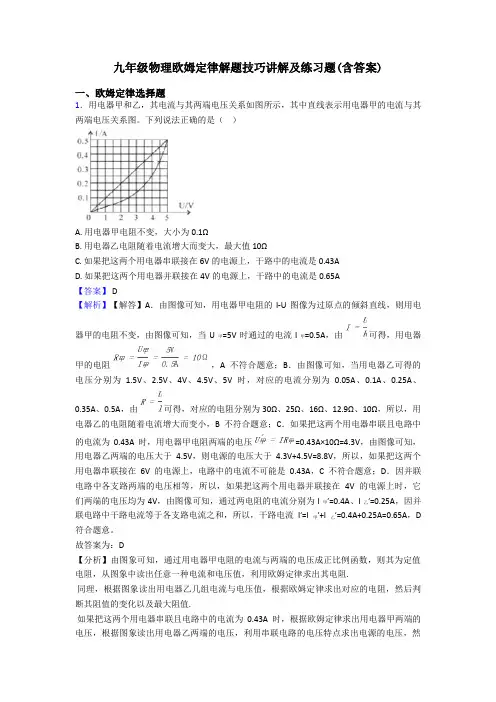

九年级物理欧姆定律解题技巧讲解及练习题(含答案)
九年级物理欧姆定律解题技巧讲解及练习题(含答案)
一、欧姆定律选择题
1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是（ ）
A. 用电器甲电阻不变，大小为0.1Ω
B. 用电器乙电阻随着电流增大而变大，最大值10Ω
C. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43A
D. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A
【答案】 D
【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由 可得，用电器甲的电阻 ，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由 可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D符合题意。
故答案为：D
【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.

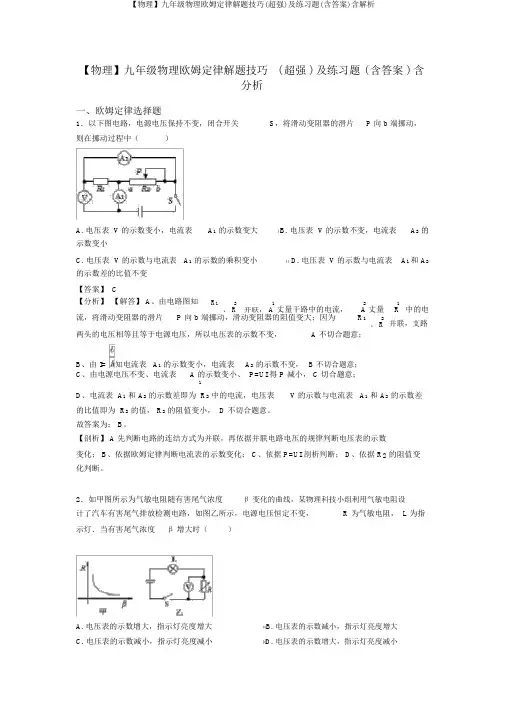

【物理】九年级物理欧姆定律解题技巧(超强)及练习题(含答案)含解析
【物理】九年级物理欧姆定律解题技巧(超强)及练习题(含答案)含解析
【物理】九年级物理欧姆定律解题技巧 ( 超强 ) 及练习题 ( 含答案 ) 含分析
一、欧姆定律选择题 1．以下图电路，电源电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 向 b 端挪动，
则在挪动过程中（ ）
A. 电压表 V 的示数变小，电流表 A1 的示数变大 B. 电压表 V 的示数不变，电流表 A2 的
示数变小
C. 电压表 V 的示数与电流表 A1 的示数的乘积变小 D. 电压表 V 的示数与电流表 A1和 A2
的示数差的比值不变
【答案】 C
【分析】 【解答】 A、由电路图知 R1 2 1 丈量干路中的电流， 2 丈量 1 中的电 、 R 并联， A A R
流，将滑动变阻器的滑片 P 向 b 端挪动，滑动变阻器的阻值变大；因为 R1 2 并联，支路 、 R
两头的电压相等且等于电源电压，所以电压表的示数不变， A 不切合题意；
B、由 I= 知电流表 A1 的示数变小，电流表 A2 的示数不变， B 不切合题意；
C、由电源电压不变、电流表 A 的示数变小、 P=UI 得 P 减小， C 切合题意；
1
D、电流表 A1 和 A2 的示数差即为 R2 中的电流，电压表 V 的示数与电流表 A1 和 A2 的示数差
的比值即为 R2 的值， R2 的阻值变小， D 不切合题意。
故答案为： B。
【剖析】 A 先判断电路的连结方式为并联，再依据并联电路电压的规律判断电压表的示数
变化； B、依据欧姆定律判断电流表的示数变化； C、依据 P=UI 剖析判断； D、依据 R2 的阻值变化判断。
2．如甲图所示为气敏电阻随有害尾气浓度 β变化的曲线，某物理科技小组利用气敏电阻设
【物理】九年级物理欧姆定律解题技巧讲解及练习题(含答案)及解析 2
【物理】九年级物理欧姆定律解题技巧讲解及练习题(含答案)及解析
一、欧姆定律选择题
1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（ ）
A. 电阻R0两端电压与通过R0的电流成正比 B. R0的电阻值是10Ω
C. 该电路最小功率0.05W D. 滑动变阻器R的电功率变化范围0﹣0.45W
【答案】D
【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I=
=
，变阻器消耗电功率：PR=I2R=（ ）2R=
=
=
=
，则当R=5Ω，变阻器消耗的电功率最大，PR大= =0.45W， 所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．
【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．
【物理】初中物理欧姆定律解题技巧及经典题型及练习题(含答案)及解析
【物理】初中物理欧姆定律解题技巧及经典题型及练习题(含答案)及解析
一、欧姆定律选择题
1．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。下列说法错误的是 （ ）
A. 电源电压为15 V B. 电阻R的阻值为30 Ω
C. 电阻R最小功率为7.5W D. 在加满油后，1 min内电阻R产生的热量为450 J
【答案】C
【解析】【解答】根据 和电源电压不变的特点，利用电路的两种状态，可得关系式：
，
解得R为30Ω，代入得：
故电源电压为15 V，AB选项正确，但不符合题意；
电阻R最小功率时，即电流最小时的功率， ，C错误，符合题意；
在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为：
，D正确，但不符合题意。
【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R产生的热量.
2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（ ）
A. 当酒精浓度减小时，R的阻值减少
B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大
C. 当酒精浓度增大时，电压表的示数变大
(物理)九年级物理欧姆定律解题技巧讲解及练习题(含答案)
(物理)九年级物理欧姆定律解题技巧讲解及练习题(含答案)
（物理）九年级物理欧姆定律解题技巧解说及练习题 (含答案)
一、欧姆定律选择题
1．如下图， A 是悬挂在弹簧测力计下的条形磁铁， B 是螺线管。闭合开关，待弹簧测力
计示数稳固后，将滑动变阻器的滑片迟缓向右挪动的过程中，以下说法正确的选项是（ ）
A. 电压表示数变大，电流表示数也变大 B. 电压表示数变小，电流表示数也变小
C. 螺线管上端是 N 极，弹簧测力计示数变小 D. 螺线管上端是 S 极，弹簧测力计示数
变大
【答案】 C
【分析】 【解答】由图知道，定值电阻 R0 与滑动变阻器、螺线管串连，电压表丈量的是 R
两头的电压；当将滑动变阻器的滑片 P 向右滑动时，滑动变阻器 R 阻值变小，由串连电路
电阻的特色可知，则电路中的总电阻变小，电路的电流变大，由串连电路分压特色得电压
表示数变小，通电螺线管的磁性加强，由右手螺旋法例判断螺线管的上端为 N 极，和上边
的磁极互相排挤，通电螺线管的磁性加强，排挤力变大，弹簧测力计示数变小。
故答案为： C。
【剖析】（ 1）影响电磁铁磁性强弱的要素有：电流的大小、线圈的匝数、有无铁芯。线圈的匝数必定，电流越大磁性越强；
（ 2）运用安培定章（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；
（ 3）磁极间的互相作用：同名磁极互相排挤，异名磁极互相吸引。
（ 4）当变阻器 R 的滑片迟缓向右挪动，滑动变阻器接入电路的电阻变小，依据欧姆定律
和串连电路电压的特色可知电路电流表和电压表示数的变化.
2．如下图，电源电压 6V 保持不变，定值电阻 R1 标有 “ 10Ω 0.5A字样”：滑动变阻器 R2 标有“20Ω1A字”样，电流表量程为 0～0.6A，电压表量程为 0～ 3V，闭合开关 S，以下做法能
【物理】初三物理欧姆定律解题技巧及经典题型及练习题(含答案)含解析
【物理】初三物理欧姆定律解题技巧及经典题型及练习题(含答案)含解析
一、欧姆定律选择题
1．如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（ ）
A. 滑片向左滑动，电流表示数增大，电压表示数减小
B. 滑片向左滑动，电流表、电压表示数都增大
C. 滑片向右滑动，电流表、电压表示数都增大
D. 滑片向右滑动，电流表示数减小，电压表示数增大
【答案】 B
【解析】【解答】串联电路，且电压表测量灯泡电压，则当滑片向左滑动时总电阻变小，电流变大，灯泡分得电压变大，则电流表示数变大，电压表示数变大；反之，当滑片向右滑动时，电流表示数变小，电压表示数变小。
故答案为：B
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的分压特点可知灯泡两端的电压变化.
2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（ ）
A. 电源电压为8V B. R1的阻值为20Ω C. 电路前后电流之比为1：3 D. 电路总功率变化了1.2W 【答案】 D
【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，
因串联电路中总电阻等于各分电阻之和，
所以，当滑片在B处时，电路中的电流：
I1＝ ，
则滑动变阻器两端的电压：
U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①
由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，
同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②
