初中物理欧姆定律解题技巧及练习题及解析 一、欧姆定律选择题 1．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。下列说法错误的是 （ ）
A. 电源电压为15 V B. 电阻R的阻值为30 Ω C. 电阻R最小功率为7.5W D. 在加满油后，1 min内电阻R产生的热量为450 J 【答案】C 【解析】【解答】根据 和电源电压不变的特点，利用电路的两种状态，可得关系式： ， 解得R为30Ω，代入得： 故电源电压为15 V，AB选项正确，但不符合题意； 电阻R最小功率时，即电流最小时的功率， ，C错误，符合题意； 在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为： ，D正确，但不符合题意。 【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R产生的热量.
2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（ ）
A. 小灯泡的额定功率为6.25W B. 小灯泡正常工作时的电阻为5Ω C. 滑动变阻器的最大阻值为40Ω D. 电路消耗的最小功率为0.05W 【答案】C 【解析】【解答】解： 由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流， A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A， 所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；
B、由I= 可得，灯泡正常工作时的电阻：RL= = =6.25Ω，故B错误； C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；
电路的最大总电阻：R总最大= = =45Ω， 此时灯泡的电阻：RL= = =5Ω， 滑动变阻器的最大阻值：R滑最大=R总最大﹣RL=45Ω﹣5Ω=40Ω，故C正确； D、由P=UI可得电路消耗的最小功率： P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误． 故选C． 【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；
（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．
3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
A. 甲、乙两元件的电流与电压都成正比 B. 乙元件是一个定值电阻且阻值大小为10Ω C. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A D. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W 【答案】 C 【解析】【解答】解：
AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误； C、甲、乙并联在2V电源时，甲和乙电压都为2V， 由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确； D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲
=4V，
所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误． 故选C． 【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化； （2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流； （3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．
4．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱Rx最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（ ）
A. S1、S2均向左闭合，Rx允许接入电路的最大阻值为20Ω B. S1、S2均向右闭合，电路允许消耗的最大功率为2.7W C. S1向左、S2向右闭合，Rx允许接入电路的最大阻值为60Ω D. S1向右、S2向左闭合，只调Rx使电流表示数减半后其阻值一定大于原来的2倍 【答案】 D 【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、Rx、滑动变阻器串联，电压表测Rx两端的电压，电流表测电路中的电流， 当滑动变阻器接入电路中的电阻最大且电压表的示数Ux＝3V时，电阻箱Rx接入电路中的电阻最大， 因串联电路中总电压等于各分电压之和， 所以，R0和滑动变阻器两端的电压之和： U0滑＝U﹣Ux＝4.5V﹣3V＝1.5V， 因串联电路中总电阻等于各分电阻之和， 所以，电路中的电流：
I1＝ ＝ ＝0.0375A， Rx允许接入电路的最大阻值： Rx大＝ ＝ ＝80Ω，A不符合题意； ⑵闭合开关S，S1、S2均向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0两端的电压，
电流表测电路中的电流， 当电压表的示数U0＝3V时，电路中的电流：
I2＝ ＝ ＝0.3A， 因串联电路中各处的电流相等，且电流表量程为0～0.6A， 所以，电路中的最大电流为0.3A， 则电路允许消耗的最大功率： P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意； ⑶闭合开关S，S1向左、S2向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0和Rx两端
的电压，电流表测电路中的电流， 当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱Rx接入电路中的电阻最大， 此时滑动变阻器两端的电压： U滑＝U﹣U0x＝4.5V﹣3V＝1.5V， 因串联电路中总电阻等于各分电阻之和， 所以，电路中的电流：
I3＝ ＝ ＝0.05A， 则R0和Rx的最大总阻值：
R总＝ ＝ ＝60Ω， 所以，Rx允许接入电路的最大阻值： Rx大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意； ⑷闭合开关S，S1向右、S2向左闭合，R0、Rx、滑动变阻器串联，电压表被短路，电流表测
电路中的电流， 设此时电路的总电阻为R总′＝Rx+R0+R滑 ， 即Rx＝R总′﹣R0﹣R滑 ， 只调Rx使电流表示数减半时，电路的总电阻R总″＝Rx′+R0+R滑 ， 即Rx′＝R总″﹣R0﹣R滑 ，
由R＝ 可知，只调Rx使电流表示数减半时，电路的总电阻R总″＝2（Rx+R0+R滑）， 则Rx′﹣Rx＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（Rx+R0+R滑）﹣（Rx+R0+R滑）＝Rx+R0+R滑＞Rx ， 所以，Rx′＞2Rx ， 即只调Rx使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。 故答案为：D。 【分析】结合电路图，理清开关处于不同状态时元件额连接方式及电表的测量对象，A.当滑动变阻器接入电路中的电阻最大且电压表的示数Ux=3V时，电阻箱Rx接入电路中的电阻最大，根据串联电路的电压特点求出R0和滑动变阻器两端的电压之和，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出Rx允许接入电路的最大阻值； B.根据欧姆定律求出电压表的示数U0=3V时电路中的电流，然后与电流表的量程相比较确定电路中的最大电流，利用P=UI求出电路允许消耗的最大功率. C.当滑动变阻器接入电路中的电阻最大且电压表的示数U0x=3V时，电阻箱Rx接入电路中的电阻最大，根据串联电路的电压特点求出此时滑动变阻器两端的电压，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出R0和Rx的最大总阻值，利用电阻的串联求出R允许接入电路的最大阻值. D.根据电阻的串联和欧姆定律表示出电路中的总电阻，同理表示出只调Rx使电流表示数减半时电路的总电阻，根据欧姆定律可知两种情况下电路的总电阻关系.
5．如图所示，电源电压不变，下列说法正确的是（ ）
A. 只闭合S1 ， 将P向左移动，电流表示数变小，电压表示数变大 B. 闭合S1、S2 ， 断开S3 ， 将P向左移动，R1消耗的功率增大 C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小 D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小 【答案】B 【解析】【解答】解A只闭合S1 ， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2 ， 断开S3 ， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝
，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。 故答案为：B. 【分析】分析开关在不同状态下电路结构，结合串联电路特点和欧姆定律分析判断将P向左移动时两电表变化量比值的变化情况；由并联电路特点、欧姆定律和电功率公式分析判断电表示数及两者功率变化.
6．如图所示，电源电压保持不变。闭合电键S，当滑动变阻器滑片P向右移动时，不变的是：①电流表A的示数；②电压表V的示数；③电流表A与A1示数的差值；④电压表V与电流表A示数的比值（ ）
初中物理欧姆定律解题技巧及练习题含解析
初中物理欧姆定律解题技巧及练习题含解析一、欧姆定律选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。
在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。
灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。
【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C【解析】【解答】当滑片P位于a端时，电路为R的简单电路，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R的阻值：；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max===12Ω，滑动变阻器的阻值范围是0～12Ω。

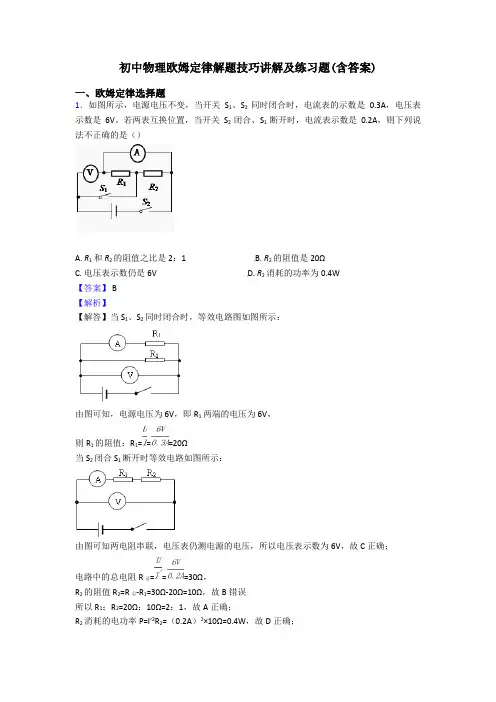

初中物理欧姆定律解题技巧讲解及练习题(含答案)
初中物理欧姆定律解题技巧讲解及练习题(含答案)一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。
若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C【解析】【解答】当滑片P位于a端时，电路为R的简单电路，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R的阻值：；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max===12Ω，滑动变阻器的阻值范围是0～12Ω。
中考物理欧姆定律解题技巧分析及练习题(含答案)
中考物理欧姆定律解题技巧剖析及练习题(含答案 )一、欧姆定律选择题1．如下图， N 是悬挂在弹簧测力计下的条形磁铁， B 是螺线管。
闭合开关S，待弹簧测力计示数稳固后，将变阻器尺的滑片迟缓向右滑动，在此过程中以下说法正确的选项是（）A. V 表示数变大， A 表示数变大B. V 表示数变大， A 表示数变小C. 弹簧测力计示数变小D弹.簧测力计示数变大【答案】C【分析】【解答】的电流 ,将变阻器A、由电路图可知,R0 与R 的滑片迟缓向右挪动时R 串连 ,电压表测R 两头的电压,变阻器接入电路中的电阻变小,电流表测电路中,电路中的总电阻变小由I=U/R 可知 ,电路中的电流变大,即电流表的示数变大,A 不切合题意；B、由U=IR 可知 ,R0 两头的电压变大,因串连电路中总电压等于各分电压之和,所以 ,R 两头的电压变小 ,即电压表的示数变小,B 不切合题意；C、由图可知 ,电流由螺线管的下方流入,则由右手螺旋定章可知螺线管上端为N 极,下端为 S 极 ,因螺线管的上端与磁铁的下端为同名磁极 ,互相排挤 ,且电路中的电流增大 ,所以 ,螺线管与磁铁之间的斥力增大 ,弹簧测力计示数变小 ,C 切合题意；D、由 C 的剖析可知， D 不切合题意；故答案为： C【剖析】（ 1）当变阻器R 的滑片迟缓向右挪动,滑动变阻器接入电路的电阻变小,依据欧姆定律和串连电路电压的特色可知电路电流表和电压表示数的变化；（ 2）影响电磁铁磁性强弱的要素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数必定电流越大磁性越强；,（3）运用安培定章判断通电螺线管的极性；（4）磁极间的互相作用 :同名磁极互相排挤 ,异名磁极互相吸引；2．如下图电路（电源电压保持不变），闭合开关时，以下说法正确的选项是（）S，当滑动变阻器的滑片向右端挪动A. 电压表示数不变，电流表示数变大B.电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D.电压表示数变大，电阻R1的电功率变大【答案】D【分析】【解答】由图可知，滑动变阻器与定值电阻串连，当滑动变阻器的滑片向右挪动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压必定，由知，电路中的电流变大，即电流表的示数变大；依据，电阻 R1的电流增大，两头的电压也增大，依据知，电阻 R1的电功率变大，可见ABC 不切合题意、 D 切合题意。

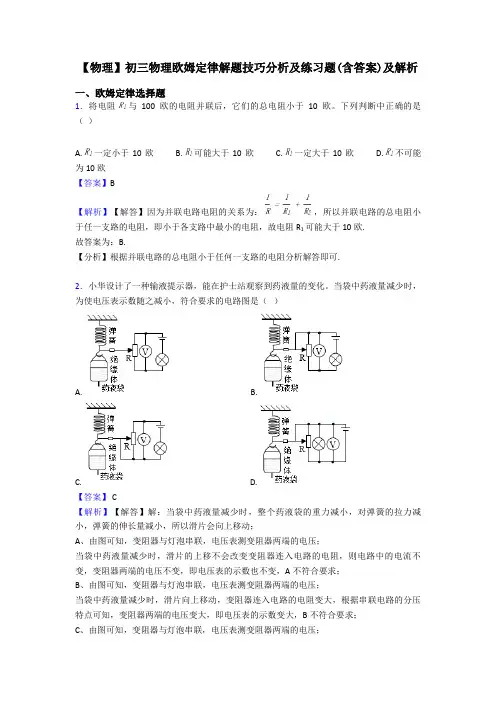

【物理】初三物理欧姆定律解题技巧分析及练习题(含答案)及解析
【物理】初三物理欧姆定律解题技巧分析及练习题(含答案)及解析一、欧姆定律选择题1．将电阻与100欧的电阻并联后，它们的总电阻小于10欧。
下列判断中正确的是（）A. 一定小于10欧B. 可能大于10欧C. 一定大于10欧D. 不可能为10欧【答案】B【解析】【解答】因为并联电路电阻的关系为：，所以并联电路的总电阻小于任一支路的电阻，即小于各支路中最小的电阻，故电阻R1可能大于10欧.故答案为：B.【分析】根据并联电路的总电阻小于任何一支路的电阻分析解答即可.2．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，A不符合要求；B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，B不符合要求；C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，C符合要求；D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，D不符合要求。
故答案为：C【分析】本题主要考查了欧姆定律的应用，①明确药液量减少时滑片会向上移动；②正确分析电路的连接情况；③利用串联电路的分压特点.3．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
【物理】初三物理欧姆定律解题技巧及练习题含解析
【物理】初三物理欧姆定律解题技巧及练习题含解析一、欧姆定律选择题1．在如右图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是（）A. 灯 L1、L2是串联的B. 电流表的量程应选0~3AC. 电压表的量程应选0~3VD. 电压表测的是灯 L1两端的电压【答案】B【解析】【解答】根据电路图可以看出灯L1、L2是串联的，A不符合题意；电压表并联在L1两端，测的是灯L1两端的电压，D不符合题意；因为电源电压为3伏，所以电压表的量程应选0~3V，C不符合题意；因为L1、L2发光时的电阻均为5欧，串联在一起，总电阻，根据，电流表的量程应选0~0.6A，B符合题意。
故答案为：B【分析】根据电路中的电源电压和总电阻，利用欧姆定律计算电流的大小.2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．4．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

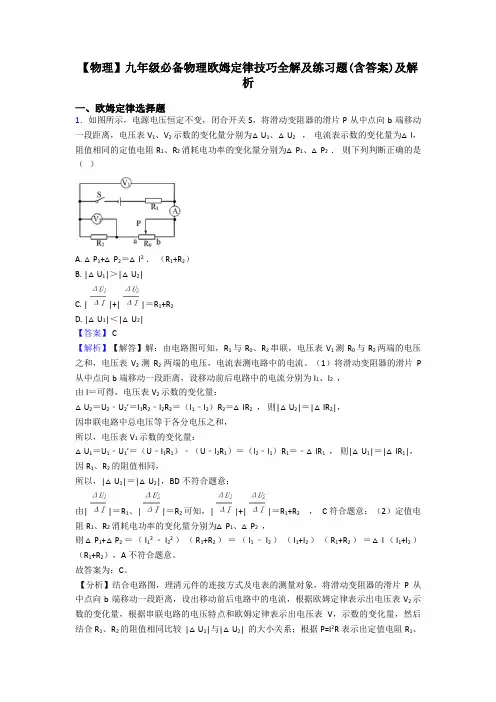

【物理】九年级必备物理欧姆定律技巧全解及练习题(含答案)及解析
【物理】九年级必备物理欧姆定律技巧全解及练习题(含答案)及解析一、欧姆定律选择题1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | |+| |＝R1+R2D. |△U1|＜|△U2|【答案】 C【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。
（1）将滑动变阻器的滑片P 从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，由I＝可得，电压表V2示数的变化量：△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量：△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，所以，|△U1|＝|△U2|，BD不符合题意；由| |＝R1、| |＝R2可知，| |+| |＝R1+R2，C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。
故答案为：C。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
初中物理欧姆定律技巧(很有用)及练习题含解析
初中物理欧姆定律技巧(很有用)及练习题含解析一、欧姆定律选择题1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】 C【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．4．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，灯L的电阻会随电流变化,如果将滑动变阻器的滑片P向右滑动,电压表的示数和灯正常发光时示数相同,则下列说法中正确的是（）A. 灯L变暗，灯两端电压变小B. 灯L变暗，灯的实际功率变小C. 灯L变亮，灯两端电压变大D. 灯L变亮，灯的实际功率变大【答案】A【解析】【解答】将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据可知，电路中的电流变小；根据可知，灯泡两端的电压变小，由可知，灯泡的实际功率变小，故灯泡变暗。
