初中物理欧姆定律解题技巧(超强)及练习题(含答案)及解析
初中物理欧姆定律解题技巧(超强)及练习题(含答案)及解析
一、欧姆定律选择题
1．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3．此时灯L1、L2的电阻之比是（ ）
A. 2：1 B. 3：2 C. 2：3 D. 1：2
【答案】 D
【解析】【解答】如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；
因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=（3﹣2）：2=1：2；
又因为串联电路电流相等，即I1=I2；
由I=可得，R1：R2=：=U1：U2=1：2．
故选D．
【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．
2．如图所示，电源电压不变，L1、L2两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（ ）、
A. L1始终比L2暗 B. L1始终比L2亮 C. L1和L2都变暗 D. L1和L2都变亮
【答案】 A
【解析】【解答】解：图示电路中灯泡与滑动变阻器的连接方式分别为串联和并联；灯泡的实际功率决定灯泡的明暗程度。
左图：灯泡L1与滑动变阻器串联，右图：灯泡L2与滑动变阻器并联。
已知两只灯泡规格相同，也就是电阻相同，滑动变阻器滑片没有移动时，L1两端电压小于L2两端电压，由P＝ 知，L1实际功率较小，发光较暗；
当滑片从中点向右滑动的过程中，左图中滑动变阻器接入电路中的电阻增大，电路中的电流减小，根据功率的计算公式P＝I2R可得，R不变，I减小，因此灯泡L1的实际功率减小，即灯泡的亮度变暗；
右图中并联电路中各支路用电器互不影响，或根据P＝ 进行分析，R和U都不变，因此灯泡L2的实际功率不变，故灯泡的亮度不变。
因此L1始终比L2暗。
故答案为：A。
【分析】结合电路图，理清元件的连接方式，利用决定灯泡明暗程度的物理量，根据串、并联电路的特点判断灯泡明暗程度的变化即可.
3．如图所示，电源电压保持6V不变，电流表量程为0～0. 6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”.滑动变阻器R2的规格为“20Ω 1A”.闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（ ）
①电阻R1消耗电功率允许的变化范围为0.4W～0.9W
②电流表示数允许的变化范围为0. 2A～0. 5A
③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω
④电路消耗总电功率允许的变化范围为1.8 W～3W
A. ①③ B. ①④ C. ②③ D. ②④
【答案】 A
【解析】【解答】滑动变阻器最大时电流最小，此时 =0.2A,定值电阻的功率 判断最大电功率为0.9W,最小为0.4W，答案①对。电流表量程不能超过0.6A，定值电阻不能超过0.5A，而定值电阻的端电压不能超过3v，根据 判断电流不能超过0.3A，因此电流最大时0.3A，②错。根据 判断，电流最大0.3A,滑动变阻器最小10Ω，③正确。电路消耗的总功率 ,电流最大0.3A，总功率最大1.8W,答案④错。所以正确的为①、③，
故答案为：A
【分析】结合电路图，理清元件的连接方式及电表的测量对象，已知电流表选择的量程和定值电阻规格，可以确定电路最大电流；已知电压表选择的量程，可以确定定值电阻两端最大电压；电路电流最大时，定值电阻消耗的功率最大；电路电流最小时，总电阻最大，消耗的功率最小.据此确定定值电阻消耗功率的变化范围及电路电流变化范围；电路电流最大时，滑动变阻器接入电路电阻最小；电流最小时，滑动变阻器接入电路电阻最大，据此确定滑动变阻器接入电路电阻范围；再利用公式P=UI确定电路消耗的总功率的变化范围.
4．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为 =2:9,滑片P在b点和在中点时，R2消耗的功率之比为（ ）
A. 1:2 B. 2:5 C. 2:9 D. 4:9
【答案】D
【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知P1:P′1＝2:9,由P＝I2R可得： ，设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时,R2消耗的功率之比： × ，
故答案为：D.
【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电路中的电流，结合电功率的计算方法P=I2R即可求得比值.
5．如图的电路，电源电压不变．闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是（ ）
A. 变小 不变 B. 变大 变小 C. 变大 变大 D. 变大 不变
【答案】 D 【解析】【解答】由电路图可知，电阻R与滑动变阻器串联，电压表测电源电压，电流表测电路中的电流，
因电源电压不变，
所以，滑片移动时，电压表的示数，BC不合题意；
当滑动变阻器的滑片向右移动的过程中，接入电路中的电阻变小，
由I= 可知，电路中的电流变大，即电流表的示数变大，A不合题意，D符合题意．
故答案为：D．
【分析】电阻R与滑动变阻器串联，电压表测电源电压，电流表测电路中的电流 . 滑动变阻器的滑片向右移动的过程中，由于电压表测电源电压，所以它的示数不变，滑动器接入电路的电阻变小，根据欧姆定律分析可知电路中电流的变化情况 .
6．如图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（ ）
A. 电流表和电压表的示数都增大 B. 电流表和电压表的示数都减小
C. 电流表示数减小，电压表示数不变，变阻器功率变小 D. 电流表示数减小，电压表示数变大，灯泡功率不变
【答案】C
【解析】【解答】如图灯泡与滑动变阻器并联，电流表测量滑动变阻器的电流，电压表测量电源电压，利用欧姆定律和电功率的知识解答。
当滑动变阻器的滑片P由中点向右移动时，电阻变大，所以电流变小，即电流表示数变小，电压表因为测量电源电压而变。AB不符合题意；
灯泡的电压和电流都没有变化，所以根据 ，功率不变；
滑动变阻器的电压不变，但电流变小了，根据 ，电流减小则功率变小。C符合题意。
故答案为：C。
【分析】由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表测通过变阻器的电流。根据电源的电压可知滑片移动时电压表示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据并联电路的电压特点和欧姆定律可知通过滑动变阻器的电流变化.
7．某同学做电学实验时，电路如下图所示．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的说法是（ ）
A. 电流表的最大示数为0.6A B. 滑动变阻器消耗的最小功率为0W
C. 电压表的最小示数为1V D. 电阻R0消耗的最大功率为1.8W
【答案】 C
【解析】【解答】（1）∵电源电压为6V，电压表的量程为0﹣3V，
∴P不能滑到左端，
∴滑动变阻器连入电阻不能为0，滑动变阻器的电功率不能为0；
当电压表的示数为3V，即：UR=3V时：①电流最大（电流表的示数最大），I大=
=0.3A，②R0消耗的电功率最大，P大=I2R0=（0.3A）2×10Ω=0.9W；
（2）当滑片P在右端（电阻全连入为50Ω ），此时电路中的电阻最大，电流最小，
I小= =0.1A，U小=I小R0=0.1A×10Ω=1V．
故答案为：C．
【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；
（1）电源的电压大于电压表的最大示数，由串联电路的分压特点可知当电压表的示数最大时电路中的电流最大，此时定值电阻消耗的电功率最大，滑动变阻器两端的电压不为0，由P=UI可得滑动变阻器的最小电功率不可能为0，根据串联电路的电压特点求出定值电阻两端的电压，根据欧姆定律求出电路中的最大电流，利用P=I2R求出电阻R0消耗的最大功率；
（2）当滑动变阻器接入电路中的电阻最大时，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数．
8．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（ ）
A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大
C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小
【答案】 C
【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。
故答案为：C.
【分析】根据电阻变大时，电流减小，减小的电阻分压减小。
9．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（ ）
A. 24Ω 0.67W B. 20Ω 0.96W C. 24Ω 0.96W D. 20Ω 0.8W
欧姆定律经典练习题附答案

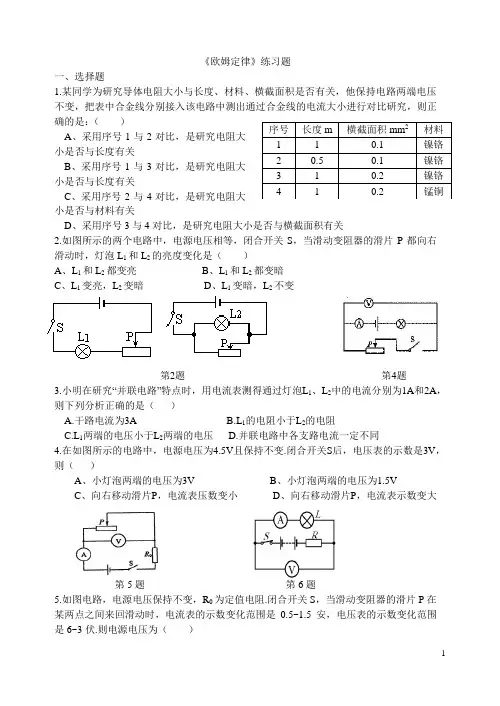

1 《欧姆定律》练习题
一、选择题
1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ）
A、采用序号1与2对比，是研究电阻大小是否与长度有关
B、采用序号1与3对比，是研究电阻大小是否与长度有关
C、采用序号2与4对比，是研究电阻大小是否与材料有关
D、采用序号3与4对比，是研究电阻大小是否与横截面积有关
2.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ ）
A、L1和L2都变亮 B、L1和L2都变暗
C、L1变亮，L2变暗 D、L1变暗，L2不变
第2题 第4题
3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（ ）
A.干路电流为3A B.L1的电阻小于L2的电阻
C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同
4.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（ ）
A、小灯泡两端的电压为3V B、小灯泡两端的电压为1.5V
C、向右移动滑片P，电流表压数变小 D、向右移动滑片P，电流表示数变大
第5题 第6题
5.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ） 序号 长度m 横截面积mm2 材料
欧姆定律练习题精选
1 《欧姆定律》单元测试题一
湖北枣阳兴隆二中 徐斌斌 胡丽
一、单项选择题（每小题2分，共36分）
1．如图所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（ ）
A．1：2 B．2：1 C．2：3 D．3：2
2．如图所示的电路中a、b端电压保持不变已知R1：R2＝1：4则开关S闭合前后通过R2的电流之比及R2两端的电压之比分别是（ ）
A．4：55：4 B．4：54：5 C．5：44：5 D．5：45：4
3．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（ ）
A．电路中的电流减小油箱油面降低
B．电路中的电流增大油箱油面降低
C．电路中的电流增大油箱油面升高 2
D．电路中的电流减小油箱油面升高
4．一段导体两端的电压是4．0V时导体中的电流是1．0A如果将电压减少到2．0V时导体中的电流为（ ）
A．2．0A B．0．25A C．3．0A D．0．50A
5．如图所示的电路中电源电压U＝4．5V且保持不变电阻R1＝5Ω变阻器R2的最大值为20Ω电流表量程为0～0．6A电压表量程为0～3V为保证电表安全变阻器连入电路的阻值范围是（ ）
A．2．5Ω～10Ω B．0Ω～20Ω C．2．5Ω～20Ω D．0Ω～10Ω
6．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（ ）
A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动
C．将滑动变阻器滑片向左移动 D．适当增加电池的节数
初三物理欧姆定律计算题专题练习(难度加深)

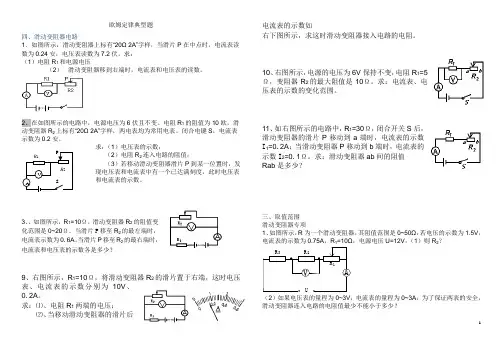

1 欧姆定律典型题
四、滑动变阻器电路
1．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2） 滑动变阻器移到右端时，电流表和电压表的读数。
2、在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。
求：（1）电压表的示数；
（2）电阻R2连入电路的阻值；
（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
3、、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。当滑片P移至R2的最左端时，电流表示数为0.6A。当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？
9、右图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A。
求：⑴、电阻R1两端的电压；
⑵、当移动滑动变阻器的滑片后电流表的示数如
右下图所示，求这时滑动变阻器接入电路的电阻。
10、右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω。求：电流表、电压表的示数的变化范围。
11、如右图所示的电路中，R1=30Ω，闭合开关S后，滑动变阻器的滑片P移动到a端时，电流表的示数I1=0.2A；当滑动变阻器P移动到b端时，电流表的示数I2=0.1Ω。求：滑动变阻器ab间的阻值
Rab是多少？
三、取值范围
滑动变阻器专项
1、如图所示，R为一个滑动变阻器，其阻值范围是0~50Ω，若电压的示数为1.5V，电流表的示数为0.75A，R1=10Ω，电源电压U=12V，（1）则R2？VUR12RR3A （2）如果电压表的量程为0~3V，电流表的量程为0~3A，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少？
欧姆定律练习题及答案

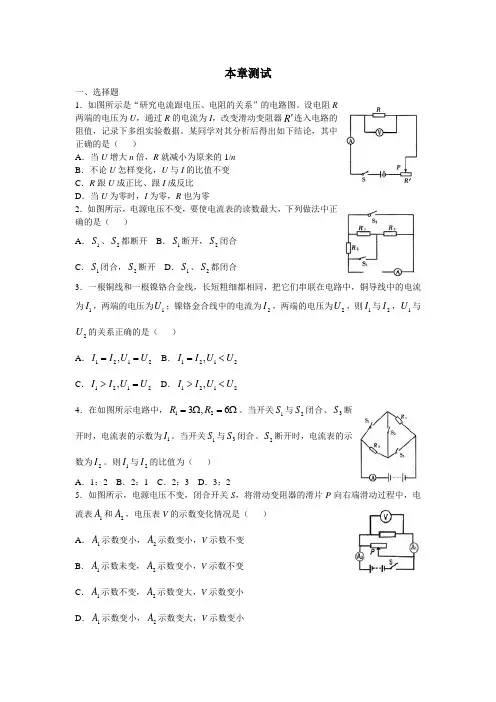

本章测试
一、选择题
1．如图所示是“研究电流跟电压、电阻的关系”的电路图。设电阻R两端的电压为U，通过R的电流为I，改变滑动变阻器R连入电路的阻值，记录下多组实验数据。某同学对其分析后得出如下结论，其中正确的是（ ）
A．当U增大n倍，R就减小为原来的1/n
B．不论U怎样变化，U与I的比值不变
C．R跟U成正比、跟I成反比
D．当U为零时，I为零，R也为零
2．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）
A．1S、2S都断开 B．1S断开，2S闭合
C．1S闭合，2S断开 D．1S、2S都闭合
3．一根铜线和一根镍铬合金线，长短粗细都相同，把它们串联在电路中，铜导线中的电流为1I，两端的电压为1U；镍铬金合线中的电流为2I，两端的电压为2U，则1I与2I，1U与2U的关系正确的是（ ）
A．2121,UUII B．2121,UUII
C．2121,UUII D．2121,UUII
4．在如图所示电路中，6,321RR。当开关1S与2S闭合、3S断开时，电流表的示数为1I。当开关1S与3S闭合、2S断开时，电流表的示数为2I。则1I与2I的比值为（ ）
A．1：2 B．2：1 C．2：3 D．3：2
5．如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P向右端滑动过程中，电流表1A和2A，电压表V的示数变化情况是（ ）
A．1A示数变小，2A示数变小，V示数不变
B．1A示数未变，2A示数变小，V示数不变
C．1A示数不变，2A示数变大，V示数变小
D．1A示数变小，2A示数变大，V示数变小 6．如图中的滑动变阻器R的阻值是200，电阻3001R，电源的电压是6V且保持不变，当滑动变阻器的滑片从a端滑到b端，电压表示数的变化是（ ）
A．6V~0V B．6~2.4V C．6V~3.6V D．3.6V~2.4V
最新人教版九年级物理《欧姆定律》测试题及答案
《欧姆定律》测试题
一、选择题
1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为 （ ）
A.0.6A B.0.3A C.0.9A D.0.1A
2、小明采用右图的电路，研究“通过某导体的电流与它的电阻关系”， 他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小明将A、B两点间的电阻R由10Ω更换为5Ω，闭合开关后，滑动变阻器应该（ ）
A．保持变阻器滑片不动 B．将变阻器滑片向右移动
C．将变阻器滑片向左移动 D．更换阻值更大的滑动变阻器
3、关于电流、电压和电阻的关系，下列说法中正确的是（ ）
A.导体的电阻与电压成正比，与电流成反比
B.导体的电阻越大，这段导体两端的电压就越高
C.导体两端的电压越高，通过这段导体的电流就越大
D.通过导体的电流越大这段导体的电阻就越小
4、在探究“电压一定时，电流与电阻关系”的实验中，如右上图所示。先在 A、B间接入5Ω的定值电阻R，移动滑片P使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（ ）
A．电压表示数大于2V，应将滑片P向左滑
B．电压表示数大于2V，应将滑片P向右滑
C．电压表示数小于2V，应将滑片P向左滑
D．电压表示数小于2V，应将滑片P向右滑
5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如右图所示。根据图线可知（ ）
A．甲导体的电阻比乙的大； B．乙导体的电阻比甲的大；
C．甲、乙的电阻一样大； D．无法比较甲、乙的电阻大小。
6、如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（ ）
九年级物理欧姆定律专题训练(经典)
1

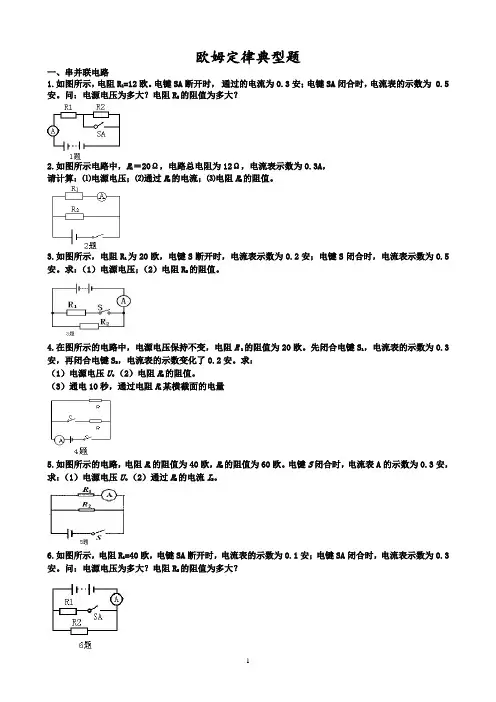

欧姆定律典型题
一、串并联电路
1.如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？
2.如图所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，
请计算：⑴电源电压；⑵通过R2的电流；⑶电阻R2的阻值。
3.如图所示，电阻R1为20欧，电键S断开时，电流表示数为0.2安；电键S闭合时，电流表示数为0.5安。求：（1）电源电压；（2）电阻R2的阻值。
4.在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧。先闭合电键S1，电流表的示数为0.3安，再闭合电键S2，电流表的示数变化了0.2安。求：
（1）电源电压U。（2）电阻R2的阻值。
（3）通电10秒，通过电阻R1某横截面的电量
5.如图所示的电路，电阻R1的阻值为40欧，R2的阻值为60欧。电键S闭合时，电流表A的示数为0.3安，求：（1）电源电压U。（2）通过R2的电流I2。
6.如图所示，电阻R1=40欧，电键SA断开时，电流表的示数为0.1安；电键SA闭合时，电流表示数为0.3安。问：电源电压为多大？电阻R2的阻值为多大？
2 7. 已知：R1=10Ω R2=6Ω 闭合S电压表V1示数为6V。求：V2示数 ○A示数 U总=?
8.在如图所示的电路中，电阻R1的阻值为10欧。闭合电键S，电流表A1的示数为0.3安，电流表A的示数为0.5安。求:(1)通过电阻R2的电流。 (2)电源电压U。(3)电阻R2的阻值。
9. 已知：U总=9V R1=5Ω R2最大电阻4Ω.求：滑片分别在A、B端时○V示数
二、滑动变阻器取值范围
10.如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。
九年级物理欧姆定律专题练习(附答案)
欧姆定律典型题
一、串联电路
1．如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？
2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。
求：（1）电压表的示数；
（2）电阻R2连入电路的阻值；
（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
二、并联电路
1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：
1)泡L2的电阻
2)灯泡L1和L2中通过的电流
3)干路电流
2、如图2所示电路,当K断开时电压表的示数为6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安, 求：
⑴灯泡L1的电阻
⑵灯泡L2的电阻
3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？ R1
S
R2 P
V
A
图2 S
R2 R1
A
三、取值范围
1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节R2来改变通过R1的 电流，但必须保证电流表不超过其量程，问：
（1）R1的阻值是多大？
（2）R2接入电路的阻值最小不能小于多少？
（3）R2取最小值时，电压表的读数是多大？
九年级物理欧姆定律专题练习(附标准答案)
.
. 欧姆定律典型题
一、串联电路
1．如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？
2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。
求：（1）电压表的示数；
（2）电阻R2连入电路的阻值；
（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
二、并联电路
1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：
1)泡L2的电阻
2)灯泡L1和L2中通过的电流
3)干路电流
2、如图2所示电路,当K断开时电压表的示数为6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安, 求：
⑴灯泡L1的电阻
⑵灯泡L2的电阻
3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？
三、取值范围 R1
S
R2 P
V
A
图2 S
R2 R1
A .
. 1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节R2来改变通过R1的 电流，但必须保证电流表不超过其量程，问：
（1）R1的阻值是多大？
（2）R2接入电路的阻值最小不能小于多少？
（3）R2取最小值时，电压表的读数是多大？
九年级物理上 欧姆定律(含答案很好)
第十四章 欧姆定律 单元测试卷(A)
(考试时间：4 5分钟 满分：1 00分)
一、填空题(每空1分，共2 4分)
1．我国家用电灯、电视机的电压是________V，合________kV，一节干电池的电压是________V。
2．经验证明，只有________V的电压才是安全的。电压越高越危险，欧姆定律告诉我们，导体中的电流大小跟________成正比，人体也是一个________．电压越高，通过的电流越大，大到一定程度就有危险了。身体潮湿时人体电阻会变小．人体的安全电压________ (选填“变高”、“变低”或“不变”)。
3．一个阻值为10Ω的定值电阻，它两端的电压为3 V时，通过它的电流是________A。
当通过它的电流为1．5 A时，它两端的电压是________V。当电阻两端没有加电压
时，它的电流是________A，电阻是________Ω。
4．五光十色的节日彩灯串联在电路中，如果都不亮，这可能是由于电路发生了________路，如果只有一个彩灯不亮，而其它灯亮度稍稍增加了一些．可能是这只彩灯被________路。
5．如图所示是实验室常用的滑动变阻器，它的铭牌上标有“50Ω1 A”字样．表示此变阻器电阻的变化范围是_______Ω，它是通过改变电路中电阻线的_______来改变电阻的器件。当把A、D连入电路，欲使电路中的电流增大，须将滑片P向_______端移动．
6．如图所示的电路中，当闭合开关S后，在滑动变阻器的滑片P向右移动的过程中．电流表的示数将_________，电压表的示数将________。(均选填“变大”、“变小”或“不变”)
7．如图所示，S2闭合，S1断开时，灯L1两端电压为2 V，L2两端电压是4V。当S1、S2同时闭合时，灯L1两端电压是_________V，灯L2两端电压是________V。
8．一只灯泡其电阻是12Ω，正常工作时两端的电压为6 V，现把它接到9V的电源上，要使它正常发光，需要给它_______联一个_______Ω的电阻。
九年级物理上欧姆定律计算题专项练习(综合)
欧姆定律计算题专项练习
1、如图所示的电路中，电源电压若保持不变。R1=4Ω，R3=6Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？
⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？
2、如右图示，电源电压U恒定，当开关S闭合时，电流表的示数为1.2A；当开关断开时，电流表的示数是0.4A，电压表的示数为6V，则两个灯泡的电阻分别是多大？
3、 如图，R2阻值60，R的最大阻值为20，电源电压不变，
求（1）当S闭合时，P移至a端，电流表的示数为0.5A，的示数为0.3A，则电源电压和R1的阻值各多少？
（2）当S断开，滑片P从a端移至b端，则电流表、电压表示数变化范围是多少？
A
A1 R2
R1 S P R
a b 4、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0～20Ω。当滑片P移至R2的最左端时，电流表示数为0.6A。当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？
5、如图，P从最右滑到最左，A示数减少3/4，则R1与R2的最大值之比是
。
※6、如图电路，某同学在实验中记录了三只电表读数，分别为1.5；2.5；3，但不慎漏记单位，已知R1=2Ω，请确定电源电压是 ，R2的阻值为 Ω
7、甲、乙两个电阻分别标有“6Ω，0.5A”、“10Ω，1A”，若将它们串联起来，接在电路中，则电源电压最大是 。若将它们并联起来，接在电路中，则电源电压最大是 ，，干路中的电流为 。
8、如图所示，电源电压不变，R1=8Ω，R2=12Ω，当S1闭合、S2断开，①、②都是电流表时，两表示数之比 ；S1、S2都闭合，①、②都是电压表，两表示数之比为 。
9、如图所示的电路中，A1和A2是两个完全相同的电流表，均有“0-0.6A”、“0-3A”两个量程，当开关S闭合时，两表均有正常的示数，且指针偏转的角度相同，则R1：R2为（ ）
