高中物理部分电路欧姆定律解题技巧(超强)及练习题(含答案)含解析
高中物理部分电路欧姆定律解题技巧(超强)及练习题(含答案)含解析一、高考物理精讲专题部分电路欧姆定律1．恒定电流电路内各处电荷的分布是稳定的，任何位置的电荷都不可能越来越多或越来越少，此时导内的电场的分布和静电场的性质是一样的，电路内的电荷、电场的分布都不随时间改变，电流恒定.（1）a. 写出图中经△t 时间通过0、1、2，3的电量0q ∆、1q ∆、2q ∆、3q ∆满足的关系，并推导并联电路中干路电流0I 和各支路电流1I 、2I 、3I 之间的关系；b. 研究将一定量电荷△q 通过如图不同支路时电场力做功1W ∆、2W ∆、3W ∆的关系并说明理由；由此进一步推导并联电路中各支路两端电压U 1、U 2、U 3之间的关系；c. 推导图中并联电路等效电阻R 和各支路电阻R 1、R 2、R 3的关系.（2）定义电流密度j 的大小为通过导体横截面电流强度I 与导体横截面S 的比值，设导体的电阻率为ρ，导体内的电场强度为E ，请推导电流密度j 的大小和电场强度E 的大小之间满足的关系式.【答案】(1)a.0123q q q q ∆=∆+∆+∆,0123 I I I I =++ b.123W W W ∆=∆=∆,123U U U == c. 1231111R R R R =++ (2)j E l ρ= 【解析】 【详解】（l ）a. 0123q q q q ∆=∆+∆+∆03120123q q q qI I I I t t t t∆∆∆∆====∆∆∆∆ ∴0123 I I I I =++即并联电路总电流等于各支路电流之和。
b. 123W W W ∆=∆=∆理由：在静电场和恒定电场中，电场力做功和路径无关，只和初末位置有关. 可以引进电势能、电势、电势差（电压）的概念.11W U q ∆=∆，22W U q ∆=∆，33W U q∆=∆ ∴123U U U ==即并联电路各支路两端电压相等。
c. 由欧姆定律以及a 、b 可知：1231111R R R R =++ （2）I j S =，U I R=，U EL =，L R S ρ= ∴j E lρ=2．如图所示电路,A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源,3个电阻的阻值均为4Ω,电容器的电容为20μF,开始开关闭合，电流表内阻不计,求:（1）电流表的读数; （2）电容器所带电荷量; （3）开关断开后,通过R 2的电荷量.【答案】（1）0.8A （2）6.4×10-5C ；（3）3.2×10-5C 【解析】试题分析：（1）当电键S 闭合时，电阻R 1、R 2被短路．根据欧姆定律得，电流表的读数340.841E I A A R r ===++ （2）电容器所带的电量Q=CU 3=CIR 3=20×10-6×0. 8×4C=6.4×10-5C ；（3）断开电键S 后，电容器相当于电源，外电路是R 1、R 2相当并联后与R 3串联．由于各个电阻都相等，则通过R 2的电量为Q′=1/2Q=3.2×10-5C 考点：闭合电路的欧姆定律；电容器【名师点睛】此题是对闭合电路的欧姆定律以及电容器的带电量的计算问题；解题的关键是搞清电路的结构，知道电流表把两个电阻短路；电源断开时要能搞清楚电容器放电电流的流动路线，此题是中等题，考查物理规律的灵活运用.3．以下对直导线内部做一些分析：设导线单位体积内有n 个自由电子,电子电荷量为e ，自由电子定向移动的平均速率为v ．现将导线中电流I 与导线横截面积S 的比值定义为电流密度，其大小用j 表示．(1)请建立微观模型,利用电流的定义qI t=，推导：j =nev ; (2)从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动．设导体的电阻率为ρ，导体内场强为E ，试猜想j 与E 的关系并推导出j、ρ、E三者间满足的关系式．【答案】（1）j=nev（2）E jρ＝【解析】【分析】【详解】（1）在直导线内任选一个横截面S，在△t时间内以S为底，v△t为高的柱体内的自由电子都将从此截面通过，由电流及电流密度的定义知：I qjS tSVV＝＝，其中△q=neSv△t，代入上式可得：j=nev（2）（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则UEl ＝；电流密度的定义为IjS ＝，将UIR＝代入，得UjSR＝；导线的电阻lRSρ＝，代入上式，可得j、ρ、E三者间满足的关系式为：Ejρ＝【点睛】本题一要掌握电路的基本规律：欧姆定律、电阻定律、电流的定义式，另一方面要读懂题意，明确电流密度的含义．4．AB两地间铺有通讯电缆，它是由两条并在一起彼此绝缘的均匀导线组成，通常称为双线电缆。
电缆长为L，每一条电缆的电阻为R.某次事故中不小心损坏了电缆，电缆的损坏有两种可能情况：绝缘层轻微受损，导致两导线间漏电，简称漏电故障（相当于在该处的两导线间接有一个电阻）；绝缘层严重破坏，导致两导线直接短路，称之为短路故障。
设导线间只有一处绝缘层破损。
为判断破损处是哪种情况，在AB两端均处开路的前提下做了以下工作：（1）在A地两端间接一恒压电源U，在B地两端间接理想电压表，测出电压表示数为U B ，在B地两端间接同一电源，在A地两端间接理想电压表，测出电压表示数为U A .若U A = U B =0，是什么故障类型？若U A ≠0，U B ≠0，是什么故障类型？（2）在A地两端间接欧姆表测出电阻为R A，在B地两端间接欧姆表测出电阻为R B。
若R A+R B ="2R" ，请判断故障类型，并求出故障处与A、B端的距离之比。
若R A+R B >2R ，请判断故障类型，并求出故障处与A、B端的距离之比。
【答案】（1）若有U B =0，则必有U A=0，表示是短路故障；若有U B≠ 0，则必有U A≠ 0，表示是漏电故障（2）R A：R B；【解析】试题分析：（1）若有U B =0，则必有U A=0，表示是短路故障；若有U B≠ 0，则必有U A ≠ 0，表示是漏电故障（2）若R A +R B ="2R" ，短路故障，故障处两端导线长度之比等于R A 与R B 之比 若R A +R B >2R ，漏电故障，故障处两端导线长度之比考点：电路故障；电阻定律.5．在图所示的电路中，小量程电流表的内阻Rg ＝100Ω，满偏电流Ig ＝1mA ，R 1＝900Ω，R 2＝100999Ω． （1）当S 1和S 2均断开时，改装所成的表是什么表？量程为多大？ （2）当S 1和S 2均闭合时，改装所成的表是什么表？量程为多大？【答案】（1）电压表 1 V （2）电流表 1 A 【解析】 【分析】本题的关键是明确串联电阻具有分压作用，并联电阻具有分流作用，即电流表改装为电压表时，应将电流表与电阻串联，改装为电流表时，应将电流表与电阻并联． 【详解】由图示电路图可知，当S 1和S 2均断开时，G 与R 1串联，此时为电压表，改装后电压流表量程为：U=I g （R 1+R g ）=0.001×（100+900）=1.0V ；由图示电路图可知，当S 1和S 2均闭合时，G 与R 2并联，此时为电流表，改装后电流表量程为：I=I g +I R2=I g +2g gI R R =0.001+0.001100100999=1.0A ； 【点睛】明确串联电阻具有分压作用和并联电阻具有分流作用的含义，理解电压表与电流表改装的原理．6．在如图所示的电路中，电源内阻r =0.5Ω，当开关S 闭合后电路正常工作，电压表的读数U =2.8V ，电流表的读数I =0.4A 。
若所使用的电压表和电流表均为理想电表。
求： ①电阻R 的阻值； ②电源的内电压U 内； ③电源的电动势E 。
【答案】①7Ω；②0.2V ；③3V 【解析】 【详解】①由欧姆定律U IR =得2.8Ω7Ω0.4U R I === 电阻R 的阻值为7Ω。
②电源的内电压为0.40.50.2V U Ir ==⨯=内电源的内电压为0.2V 。
③根据闭合电路欧姆定律有2.8V 0.40.5V 3V E U Ir =+=+⨯=即电源的电动势为3V 。
7．如图所示为某种电子秤的原理示意图，AB 为一均匀的滑线电阻，阻值为R ，长度为L ，两边分别有P 1、P 2两个滑动头．P 1可在竖直绝缘光滑的固定杆MN 上保持水平状态而上下自由滑动，弹簧处于原长时，P 1刚好指着A 端，P 1与托盘固定相连，若P 1、P 2间出现电压时，该电压经过放大，通过信号转换后在显示屏上将显示物体重力的大小．已知弹簧的劲度系数为k ，托盘自身质量为m 0，电源电动势为E ，内阻不计，当地的重力加速度为g ．求;（1）托盘上未放物体时，在托盘自身重力作用下，P 1离A 的距离x 1 （2）托盘上放有质量为m 的物体时，P 1离A 的距离x 2（3）在托盘上未放物体时通常先校准零点，其方法是：调节P 2，使P 2离A 点的距离也为x 1，从而使P 1、P 2间的电压为零．校准零点后，将物体m 放在托盘上，试推导出物体质量m 与P 1、P 2间的电压U 之间的函数关系式．【答案】（1）0m g k ；（2）()0m m g k+；（3）kL m U gE =。
【解析】 【分析】 【详解】托盘的移动带动P 1移动，使P 1、P 2间出现电势差，电势差的大小反映了托盘向下移动距离的大小，由于R 为均匀的滑线电阻，则其阻值与长度成正比． （1）由力的平衡知识可知：m 0g =kx 1解得：01m gx k=（2）放上重物重新平衡后：（m 0＋m ）g =kx 2解得：()02m m g x k+=（3）由闭合电路欧姆定律知： E =IR由部分电路欧姆定律：U =IR 串由R x R L=串 其中x 为P 1、P 2间的距离，则有：x=x 2－x 1=mgk联立解得：kLm U gE=。
8．如图所示是一提升重物用的直流电动机工作时的电路图。
电动机内电阻r ＝0.8 Ω，电路中另一电阻R ＝10 Ω，直流电压U ＝160 V ，电压表示数U V ＝110 V 。
试求： （1）通过电动机的电流； （2）输入电动机的电功率；【答案】（1）5 A （2）550 W 【解析】 【分析】本题考查非纯电阻电路情况下欧姆定律的应用和电功率概念的理解与应用 【详解】（1）由电路中的电压关系可得电阻R 的分压R V 50V U U U =-=，流过电阻R 的电流RR 5A U I R==，即通过电动机的电流，M R 5A I I == 。
高考物理闭合电路的欧姆定律解题技巧(超强)及练习题(含答案)含解析
高考物理闭合电路的欧姆定律解题技巧(超强)及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L+ 【解析】 【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgEI R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得442222B L s m gR tmgR B L+=（3）K接3后的充电电流q C U CBL v vI CBL CBLat t t t∆∆∆∆=====∆∆∆∆mg-BIL=ma得22mgam CB L=+=常数所以ab棒的运动性质是“匀加速直线运动”，电流是恒定的．v22-v2=2as根据能量转化与守恒得22211()22E mgs mv mv∆=--解得：2222mgsCB LEm cB L∆=+【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．2．如图所示，电源电动势E=30 V，内阻r=1 Ω，电阻R1=4 Ω，R2=10 Ω．两正对的平行金属板长L=0.2 m，两板间的距离d=0.1 m．闭合开关S后，一质量m=5×10﹣8kg，电荷量q=+4×10﹣6C的粒子以平行于两板且大小为 =5×102m/s的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【答案】【解析】根据闭合电路欧姆定律，有：电场强度：粒子做类似平抛运动，根据分运动公式，有：L=v0ty=at2其中：联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解．3．如图所示，电路由一个电动势为E 、内电阻为r 的电源和一个滑动变阻器R 组成。

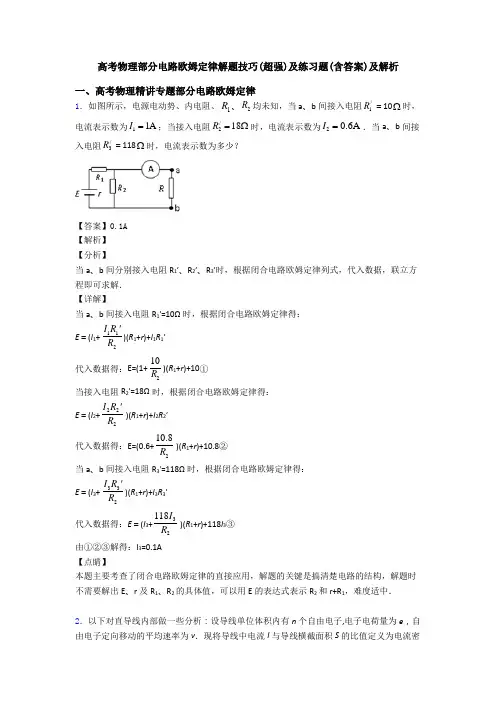

高考物理部分电路欧姆定律解题技巧(超强)及练习题(含答案)及解析
高考物理部分电路欧姆定律解题技巧(超强)及练习题(含答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源电动势、内电阻、1R 、2R 均未知，当a 、b 间接入电阻/1R ＝10Ω时，电流表示数为11A I =；当接入电阻/218R =Ω时，电流表示数为20.6A I =．当a 、b 间接入电阻/3R ＝118Ω时，电流表示数为多少？【答案】0.1A 【解析】 【分析】当a 、b 间分别接入电阻R 1′、R 2′、R 3′时，根据闭合电路欧姆定律列式，代入数据，联立方程即可求解． 【详解】当a 、b 间接入电阻R 1′=10Ω时，根据闭合电路欧姆定律得：E ＝(I 1+112I R R ')(R 1+r )+I 1R 1′ 代入数据得：E=(1+210 R )(R 1+r )+10① 当接入电阻R 2′=18Ω时，根据闭合电路欧姆定律得：E ＝(I 2+222I R R ')(R 1+r )+I 2R 2′ 代入数据得：E=(0.6+210.8R )(R 1+r )+10.8② 当a 、b 间接入电阻R 3′=118Ω时，根据闭合电路欧姆定律得：E ＝(I 3+332I R R ')(R 1+r )+I 3R 3′ 代入数据得：E ＝(I 3+32118 I R )(R 1+r )+118I 3③ 由①②③解得：I 3=0.1A 【点睛】本题主要考查了闭合电路欧姆定律的直接应用，解题的关键是搞清楚电路的结构，解题时不需要解出E 、r 及R 1、R 2的具体值，可以用E 的表达式表示R 2和r+R 1，难度适中．2．以下对直导线内部做一些分析：设导线单位体积内有n 个自由电子,电子电荷量为e ，自由电子定向移动的平均速率为v ．现将导线中电流I 与导线横截面积S 的比值定义为电流密度，其大小用j表示．(1)请建立微观模型,利用电流的定义qIt=，推导：j=nev;(2)从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动．设导体的电阻率为ρ，导体内场强为E，试猜想j与E的关系并推导出j、ρ、E三者间满足的关系式．【答案】（1）j=nev（2）E jρ＝【解析】【分析】【详解】（1）在直导线内任选一个横截面S，在△t时间内以S为底，v△t为高的柱体内的自由电子都将从此截面通过，由电流及电流密度的定义知：I qjS tSVV＝＝，其中△q=neSv△t，代入上式可得：j=nev（2）（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则UEl ＝；电流密度的定义为IjS ＝，将UIR＝代入，得UjSR＝；导线的电阻lRSρ＝，代入上式，可得j、ρ、E三者间满足的关系式为：Ejρ＝【点睛】本题一要掌握电路的基本规律：欧姆定律、电阻定律、电流的定义式，另一方面要读懂题意，明确电流密度的含义．3．如图所示的闭合电路中，电源电动势E=12V，内阻r=1Ω，灯泡A标有“6V，3W”，灯泡B标有“4V，4W”．当开关S闭合时A、B两灯均正常发光．求：R1与R2的阻值分别为多少？【答案】R1与R2的阻值分别为3Ω和2Ω【解析】试题分析：流过及B灯的电流，所以流过A 灯的电流，由闭合电路欧姆定律：解得：．考点：闭合电路的欧姆定律【名师点睛】对于直流电路的计算问题，往往先求出局部的电阻，再求出外电路总电阻，根据欧姆定律求出路端电压和总电流，再计算各部分电路的电压和电流．4．如图25甲为科技小组的同学们设计的一种静电除尘装置示意图，其主要结构有一长为L 、宽为b 、高为d 的矩形通道，其前、后板使用绝缘材料，上、下板使用金属材料．图25乙是该主要结构的截面图，上、下两板与输出电压可调的高压直流电源(内电阻可忽略不计)相连．质量为m 、电荷量大小为q 的分布均匀的带负电的尘埃无初速度地进入A 、B 两极板间的加速电场．已知A 、B 两极板间加速电压为U0，尘埃加速后全都获得相同的水平速度，此时单位体积内的尘埃数为n ．尘埃被加速后进入矩形通道，当尘埃碰到下极板后其所带电荷被中和，同时尘埃被收集．通过调整高压直流电源的输出电压U 可以改变收集效率η（被收集尘埃的数量与进入矩形通道尘埃的数量的比值）．尘埃所受的重力、空气阻力及尘埃之间的相互作用均可忽略不计．在该装置处于稳定工作状态时：（1）求在较短的一段时间Δt 内，A 、B 两极板间加速电场对尘埃所做的功； （2）若所有进入通道的尘埃都被收集，求通过高压直流电源的电流； （3）请推导出收集效率η随电压直流电源输出电压U 变化的函数关系式． 【答案】（1）nbd ΔtqU 02qU m （2）02qU m（3）若y <d ，即204L U dU <d ，则收集效率η＝y d ＝2204L U d U (U < 2024d U L ) ；若y ≥d 则所有的尘埃都到达下极板，收集效率η＝100% (U ≥2024d U L) 【解析】试题分析：（1）设电荷经过极板B 的速度大小为0v ，对于一个尘埃通过加速电场过程中，加速电场做功为00W qU =在t ∆时间内从加速电场出来的尘埃总体积是0V bdv t =∆ 其中的尘埃的总个数()0N nV n bdv t ==∆总故A 、B 两极板间的加速电场对尘埃所做的功()000W N qU n bdv t qU ==∆总对于一个尘埃通过加速电场过程，根据动能定理可得20012qU mv =故解得W nbd tqU =∆（2）若所有进入矩形通道的尘埃都被收集，则t ∆时间内碰到下极板的尘埃的总电荷量()0Q N q nq bdv t ∆==∆总通过高压直流电源的电流0QI nQbdv t ∆===∆ （3）对某一尘埃，其在高压直流电源形成的电场中运动时，在垂直电场方向做速度为0v 的匀速直线运动，在沿电场力方向做初速度为0的匀加速直线运动 根据运动学公式有：垂直电场方向位移0x v t =，沿电场方向位移212y at = 根据牛顿第二定律有F qE qU a m m md=== 距下板y 处的尘埃恰好到达下板的右端边缘，则x=L解得204L Uy dU =若y d <，即204L U d dU <，则收集效率2202204()4d U y L UU d d U L η==< 若y d ≥，则所有的尘埃都到达下极板，效率为100％2024()d U U L ≥考点：考查了带电粒子在电场中的运动【名师点睛】带电粒子在电场中的运动，综合了静电场和力学的知识，分析方法和力学的分析方法基本相同．先分析受力情况再分析运动状态和运动过程（平衡、加速、减速，直 线或曲线），然后选用恰当的规律解题．解决这类问题的基本方法有两种，第一种利用力和运动的观点，选用牛顿第二定律和运动学公式求解；第二种利用能量转化 的观点，选用动能定理和功能关系求解5．如图甲所示，电源由n 个电动势E="1.5" V 、内阻均为r （具体值未知）的电池串联组成，合上开关，在变阻器的滑片C 从A 端滑到B 端的过程中，电路中的一些物理量的变化如图乙中Ⅰ、Ⅱ、Ⅲ所示，电表对电路的影响不计。
高中物理闭合电路的欧姆定律解题技巧和训练方法及练习题(含答案)
高中物理闭合电路的欧姆定律解题技巧和训练方法及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。
电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。
【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．小勇同学设计了一种测定风力大小的装置，其原理如图所示。
E 是内阻不计、电动势为6V 的电源。
0R 是一个阻值为40Ω的定值电阻。
V 是由理想电压表改装成的指针式测风力显示器。
R 是与迎风板A 相连的一个压敏电阻，其阻值可随风的压力大小变化而改变，其关系如下表所示。
迎风板A 的重力忽略不计。
试求：压力F /N 0 50 100 150 200 250 300 … 电阻/R Ω30282624222018…（1）利用表中的数据归纳出电阻R 随风力F 变化的函数式；（2）若电压表的最大量程为5V ，该装置能测得的最大风力为多少牛顿； （3）当风力F 为500N 时，电压表示数是多少；（4）如果电源E 的电动势降低，要使相同风力时电压表测得的示数不变，需要调换0R ，调换后的0R 的阻值大小如何变化？（只写结论）【答案】（1）300.04()R F =-Ω；（2）m 550F N =；（3） 4.8V U =；（4）阻值变大 【解析】 【分析】 【详解】（1）通过表中数据可得：Fc R∆=∆，故R 与F 成线性变化关系设它们的关系式为： R kF b =+代入数据得：300.04(Ω)R F =-①（2）由题意，0R 上的电压05V R U =，通过0R 的电流为00R U I R =②R R E U U R I I-==③ 解①~④式，得，当电压表两端电压R U 为5V 时，测得的风力最大m 550F N =④（3）由①式得10ΩR =004.8V R EU R R ==+⑤（4）阻值变大3．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω 【解析】 【详解】当开关接a 时，电路中的电流为I 1=11PU =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6V r =2Ω.4．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时：()1ab 棒产生的感应电动势的大小； ()2ab 棒产生的感应电流的大小和方向； ()3ab 棒所受安培力的大小和方向； ()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s 【解析】 【分析】 【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯= （2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m安--===5．如图所示，电流表A 视为理想电表，已知定值电阻R 0=4Ω，滑动变阻器R 阻值范围为0~10Ω，电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A 。

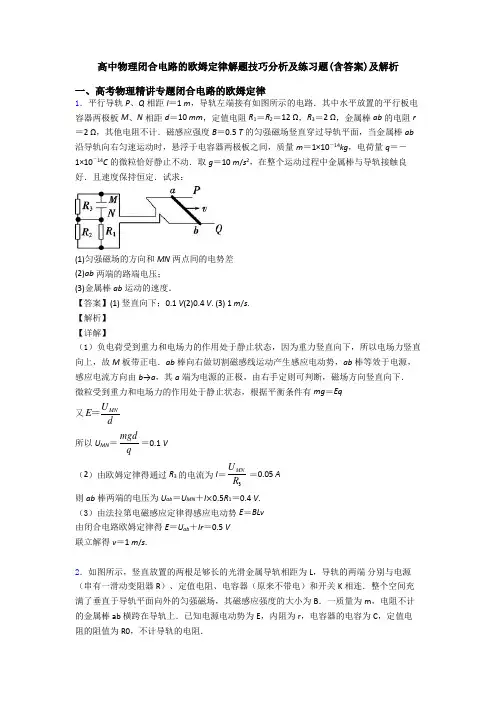

高中物理闭合电路的欧姆定律解题技巧分析及练习题(含答案)及解析
高中物理闭合电路的欧姆定律解题技巧分析及练习题(含答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 相距d ＝10 mm ，定值电阻R 1＝R 2＝12 Ω，R 3＝2 Ω，金属棒ab 的电阻r ＝2 Ω，其他电阻不计．磁感应强度B ＝0.5 T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m ＝1×10－14kg ，电荷量q ＝－1×10－14C 的微粒恰好静止不动．取g ＝10 m /s 2，在整个运动过程中金属棒与导轨接触良好．且速度保持恒定．试求：(1)匀强磁场的方向和MN 两点间的电势差 (2)ab 两端的路端电压； (3)金属棒ab 运动的速度．【答案】(1) 竖直向下；0.1 V (2)0.4 V . (3) 1 m /s . 【解析】 【详解】（1）负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M 板带正电．ab 棒向右做切割磁感线运动产生感应电动势，ab 棒等效于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下． 微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg ＝Eq 又MNU E d＝所以U MN ＝mgdq＝0.1 V（2）由欧姆定律得通过R 3的电流为I ＝3MNU R ＝0.05 A则ab 棒两端的电压为U ab ＝U MN ＋I ×0.5R 1＝0.4 V . （3）由法拉第电磁感应定律得感应电动势E ＝BLv 由闭合电路欧姆定律得E ＝U ab ＋Ir ＝0.5 V 联立解得v ＝1 m /s .2．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L+ 【解析】 【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgEI R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L +=（3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．3．某实验小组设计了如图所示的欧姆表电路，通过调控电键S 和调节电阻箱2R ，可使欧姆表具有“1⨯”和“10⨯”两种倍率。
高考物理高考物理部分电路欧姆定律解题技巧及经典题型及练习题(含答案)
高考物理高考物理部分电路欧姆定律解题技巧及经典题型及练习题(含答案)一、高考物理精讲专题部分电路欧姆定律1．在如图甲所示电路中，已知电源的电动势E＝6 V、内阻r＝1 Ω，A、B两个定值电阻的阻值分别为R A＝2 Ω和R B＝1 Ω，小灯泡的U－I图线如图乙所示，求小灯泡的实际电功率和电源的总功率分别为多少？【答案】0.75 W(0.70 W～0.80 W均算正确)；10.5 W(10.1 W～10.9 W均算正确)【解析】【详解】设小灯泡两端电压为U，电流为I，由闭合电路欧姆定律有E＝U＋（I+） (R A＋r)代入数据有U＝1.5－0.75I作电压与电流的关系图线，如图所示：交点所对应的电压U＝0.75 V(0.73 V～0.77 V均算正确)电流I＝1 A(0.96 A～1.04 A均算正确)则灯泡的实际功率P＝UI＝0.75 W(0.70 W～0.80 W均算正确)电源的总功率P总＝E（I+）＝10.5 W(10.1 W～10.9 W均算正确)2．如图所示，电源两端电压U保持不变．当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为R A时，电压表的示数为U1，电流表的示数为I1，电阻R1的电功率为P1，电阻R A的电功率为P A；当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为R B时，电压表的示数U2为2V，电流表的示数为I2，电阻R B的电功率为P B；当开关S1闭合、S2断开，滑动变阻器滑片P位于最右端时，电阻R2的电功率为8W．已知：R1:R2=2:1，P1:P B=1:10，U1:U2=3:2．求：(1)电源两端的电压U ； (2)电阻R 2的阻值； (3)电阻R A 的电功率P A ． 【答案】(1)U=12V (2)R 2=2Ω (3)4.5W 【解析】(1)已知： U 1∶U 2=3∶2 R 1∶R 2=2∶1由图甲、乙得：U 1=I 1(R 1 + R 2 ) U 2=I 2 R 2 解得：12I I =12已知：P 1∶P B =1∶10 由图甲、乙得：P 1 = I 12R 1 P B = I 22R B 解得：R 1 =25R B 由电源两端电压U 不变 I 1(R 1+R 2+R A ) = I 2(R 2+R B ) 解得：R A =9R 2 由图乙得：2U U =22BR R R + U 2=2V 解得：U =12V (2)由图丙得：2U U '=212R R R + 解得：U 2' = 4V P 2=8WR 2 =222U P '=2(4V)8W= 2Ω(3)由U 1∶U 2=3∶2 解得：U 1=3V U A =U －U 1=9V R A =9R 2=18ΩP A =2A AU R =4.5W【点睛】本题是有关欧姆定律、电功率的综合计算题目．在解题过程中，注意电路的分析，根据已知条件分析出各种情况下的等效电路图，同时要注意在串联电路中各物理量之间的关系，结合题目中给出的已知条件进行解决．3．如图25甲为科技小组的同学们设计的一种静电除尘装置示意图，其主要结构有一长为L 、宽为b 、高为d 的矩形通道，其前、后板使用绝缘材料，上、下板使用金属材料．图25乙是该主要结构的截面图，上、下两板与输出电压可调的高压直流电源(内电阻可忽略不计)相连．质量为m 、电荷量大小为q 的分布均匀的带负电的尘埃无初速度地进入A 、B 两极板间的加速电场．已知A 、B 两极板间加速电压为U0，尘埃加速后全都获得相同的水平速度，此时单位体积内的尘埃数为n ．尘埃被加速后进入矩形通道，当尘埃碰到下极板后其所带电荷被中和，同时尘埃被收集．通过调整高压直流电源的输出电压U 可以改变收集效率η（被收集尘埃的数量与进入矩形通道尘埃的数量的比值）．尘埃所受的重力、空气阻力及尘埃之间的相互作用均可忽略不计．在该装置处于稳定工作状态时：（1）求在较短的一段时间Δt 内，A 、B 两极板间加速电场对尘埃所做的功； （2）若所有进入通道的尘埃都被收集，求通过高压直流电源的电流； （3）请推导出收集效率η随电压直流电源输出电压U 变化的函数关系式． 【答案】（1）nbd ΔtqU 02qU m （2）02qU m（3）若y <d ，即204L U dU <d ，则收集效率η＝y d ＝2204L U d U (U < 2024d U L) ；若y ≥d 则所有的尘埃都到达下极板，收集效率η＝100% (U ≥2024d U L) 【解析】试题分析：（1）设电荷经过极板B 的速度大小为0v ，对于一个尘埃通过加速电场过程中，加速电场做功为00W qU =在t ∆时间内从加速电场出来的尘埃总体积是0V bdv t =∆ 其中的尘埃的总个数()0N nV n bdv t ==∆总故A 、B 两极板间的加速电场对尘埃所做的功()000W N qU n bdv t qU ==∆总对于一个尘埃通过加速电场过程，根据动能定理可得20012qU mv = 故解得02qU W nbd tqU m=∆ （2）若所有进入矩形通道的尘埃都被收集，则t ∆时间内碰到下极板的尘埃的总电荷量()0Q N q nq bdv t ∆==∆总通过高压直流电源的电流002qU QI nQbdv nQbdt m∆===∆ （3）对某一尘埃，其在高压直流电源形成的电场中运动时，在垂直电场方向做速度为0v 的匀速直线运动，在沿电场力方向做初速度为0的匀加速直线运动 根据运动学公式有：垂直电场方向位移0x v t =，沿电场方向位移212y at = 根据牛顿第二定律有F qE qU a m m md=== 距下板y 处的尘埃恰好到达下板的右端边缘，则x=L解得204L Uy dU =若y d <，即204L U d dU <，则收集效率2202204()4d U y L UU d d U L η==< 若y d ≥，则所有的尘埃都到达下极板，效率为100％2024()d U U L ≥考点：考查了带电粒子在电场中的运动【名师点睛】带电粒子在电场中的运动，综合了静电场和力学的知识，分析方法和力学的分析方法基本相同．先分析受力情况再分析运动状态和运动过程（平衡、加速、减速，直 线或曲线），然后选用恰当的规律解题．解决这类问题的基本方法有两种，第一种利用力和运动的观点，选用牛顿第二定律和运动学公式求解；第二种利用能量转化 的观点，选用动能定理和功能关系求解4．如图，竖直平面内放着两根间距L = 1m 、电阻不计的足够长平行金属板M 、N ，两板间接一阻值R= 2Ω的电阻，N 板上有一小孔Q ，在金属板M 、N 及CD 上方有垂直纸面向里的磁感应强度B 0= 1T 的有界匀强磁场，N 板右侧区域KL 上、下部分分别充满方向垂直纸面向外和向里的匀强磁场，磁感应强度大小分别为B 1=3T 和B 2=2T ．有一质量M = 0.2kg 、电阻r =1Ω的金属棒搭在MN 之间并与MN 良好接触，用输出功率恒定的电动机拉着金属棒竖直向上运动，当金属棒达最大速度时，在与Q 等高并靠近M 板的P 点静止释放一个比荷的正离子，经电场加速后，以v =200m/s 的速度从Q 点垂直于N 板边界射入右侧区域．不计离子重力，忽略电流产生的磁场，取g=．求：（1）金属棒达最大速度时，电阻R 两端电压U ； （2）电动机的输出功率P ；（3）离子从Q 点进入右侧磁场后恰好不会回到N 板，Q 点距分界线高h 等于多少． 【答案】（1）2V （2）9W （3）21.210m -⨯ 【解析】试题分析：（1）离子从P 运动到Q ，由动能定理：①解得R 两端电压② （2）电路的电流③安培力④受力平衡⑤由闭合电路欧姆定律⑥感应电动势⑦ 功率⑧联立②-⑧式解得：电动机功率⑨(3)如图所示，设离子恰好不会回到N 板时，对应的离子在上、下区域的运动半径分别为和,圆心的连线与N 板的夹角为φ．在磁场中，由⑩解得运动半径为11在磁场中，由12解得运动半径为13由几何关系得1415解⑩--15得:16考点：带电粒子在匀强磁场中的运动.5．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在6．有一个表头，其满偏电流I g=1mA，内阻R g=500Ω．求：（1）如何将该表头改装成量程U=3V的电压表？（2）如何将该表头改装成量程I=0.6A的电流表？【答案】（1）与表头串联一个2500Ω的分压电阻，并将表头的刻度盘按设计的量程进行刻度。

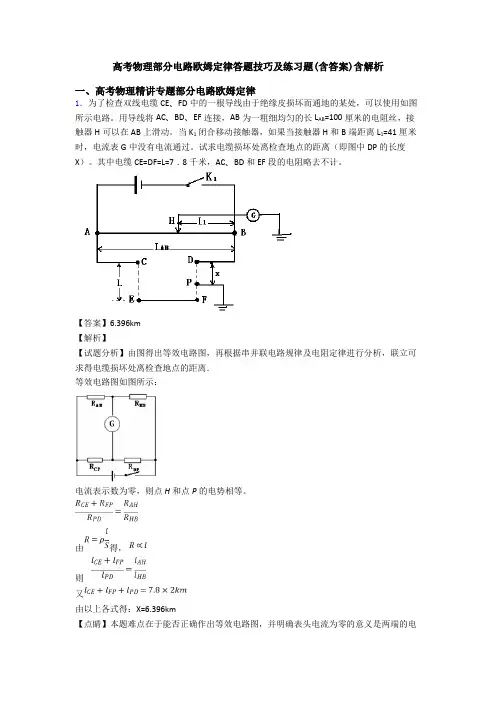

高考物理部分电路欧姆定律答题技巧及练习题(含答案)含解析
高考物理部分电路欧姆定律答题技巧及练习题(含答案)含解析一、高考物理精讲专题部分电路欧姆定律1．为了检查双线电缆CE、FD中的一根导线由于绝缘皮损坏而通地的某处，可以使用如图所示电路。
用导线将AC、BD、EF连接，AB为一粗细均匀的长L AB=100厘米的电阻丝，接触器H可以在AB上滑动。
当K1闭合移动接触器，如果当接触器H和B端距离L1=41厘米时，电流表G中没有电流通过。
试求电缆损坏处离检查地点的距离（即图中DP的长度X）。
其中电缆CE=DF=L=7．8千米，AC、BD和EF段的电阻略去不计。
【答案】6.396km【解析】【试题分析】由图得出等效电路图，再根据串并联电路规律及电阻定律进行分析，联立可求得电缆损坏处离检查地点的距离．等效电路图如图所示：电流表示数为零，则点H和点P的电势相等。
由得，则又由以上各式得：X=6.396km【点睛】本题难点在于能否正确作出等效电路图，并明确表头电流为零的意义是两端的电2．如图所示，电源两端电压U 保持不变．当开关S 1闭合、S 2断开，滑动变阻器接入电路中的电阻为R A 时，电压表的示数为U 1，电流表的示数为I 1，电阻R 1的电功率为P 1，电阻R A 的电功率为P A ；当开关S 1、S 2都闭合，滑动变阻器接入电路中的电阻为R B 时，电压表的示数U 2为2V ，电流表的示数为I 2，电阻R B 的电功率为P B ；当开关S 1闭合、S 2断开，滑动变阻器滑片P 位于最右端时，电阻R 2的电功率为8W ．已知：R 1:R 2=2:1，P 1:P B =1:10，U 1:U 2=3:2．求：(1)电源两端的电压U ； (2)电阻R 2的阻值； (3)电阻R A 的电功率P A ． 【答案】(1)U=12V (2)R 2=2Ω (3)4.5W 【解析】(1)已知： U 1∶U 2=3∶2 R 1∶R 2=2∶1由图甲、乙得：U 1=I 1(R 1 + R 2 ) U 2=I 2 R 2 解得：12I I =12已知：P 1∶P B =1∶10 由图甲、乙得：P 1 = I 12R 1 P B = I 22R B 解得：R 1 =25R B 由电源两端电压U 不变 I 1(R 1+R 2+R A ) = I 2(R 2+R B ) 解得：R A =9R 2由图乙得：2U U =22BR R R + U 2=2V 解得：U =12V (2)由图丙得：2U U '=212R R R + 解得：U 2' = 4VR2 =2 22UP'=2(4V)8W= 2Ω(3)由U1∶U2=3∶2解得：U1=3VU A=U－U1=9VR A=9R2=18ΩP A=2AAUR=4.5W【点睛】本题是有关欧姆定律、电功率的综合计算题目．在解题过程中，注意电路的分析，根据已知条件分析出各种情况下的等效电路图，同时要注意在串联电路中各物理量之间的关系，结合题目中给出的已知条件进行解决．3．如图1所示，水平面内的直角坐标系的第一象限有磁场分布，方向垂直于水平面向下，磁感应强度沿y轴方向没有变化，与横坐标x的关系如图2所示，图线是双曲线（坐标轴是渐进线）；顶角θ=45°的光滑金属长导轨 MON固定在水平面内，ON与x轴重合，一根与ON垂直的长导体棒在水平向右的外力作用下沿导轨MON向右滑动，导体棒在滑动过程中始终保持与导轨良好接触．已知t=0时，导体棒位于顶角O处；导体棒的质量为m=2kg；OM、ON接触处O点的接触电阻为R=0.5Ω，其余电阻不计；回路电动势E与时间t的关系如图3所示，图线是过原点的直线．求：（1）t=2s时流过导体棒的电流强度I2的大小；（2）1～2s时间内回路中流过的电量q的大小；（3）导体棒滑动过程中水平外力F（单位：N）与横坐标x（单位：m）的关系式．【答案】（1）t=2s时流过导体棒的电流强度I2的大小为8A；（2）1～2s时间内回路中流过的电量q的大小为6C；（3）导体棒滑动过程中水平外力F与横坐标x的关系式为F=（4+4）N．【解析】试题分析：（1）根据E—t图像中的图线是过原点的直线特点有：EIR=得：28I A=（2分）（2）可判断I—t图像中的图线也是过原点的直线（1分）有：t=1s时14I A=可有：122I Iq I t t+=∆=∆（2分）得：6q C =（1分）（3）因θ=45°，可知任意t 时刻回路中导体棒有效切割长度L=x （2分） 再根据B —x 图像中的图线是双曲线特点：Bx=1 有：()E BLv Bx v ==且2E t =（2分）可得：2v t =，所以导体棒的运动是匀加速直线运动，加速度22/a m s =（2分） 又有：()F BIL BIx Bx I 安===且I 也与时间成正比 （2分） 再有：F F ma -=安（2分）212x at =（2分） 得：44F x =+（2分）考点：本题考查电磁感应、图像、力与运动等知识，意在考查学生读图、试图的能力，利用图像和数学知识解决问题的能力．4．（11分）如图示电路中，电阻R 1=R 2=6Ω，R 3=4Ω，R 4=3Ω。
高考物理闭合电路的欧姆定律解题技巧和训练方法及练习题(含答案)含解析
高考物理闭合电路的欧姆定律解题技巧和训练方法及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =2．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。
若不计电源内阻，求： (1)电源的电动势大小；(2)小球第一次与极板碰撞前瞬间的速度大小。
【答案】(1)2mgdE q=(2)03gd v =【解析】 【详解】(1)电键S 闭合时，R 1、R 3并联与R 4串联，(R 2中没有电流通过)U C ＝U 4＝12E 对带电小球有：2C qU qEmg d d== 得：2mgdE q=(2)电键S 断开后，R 1、R 4串联，则233CE mgd U q==' 小球向下运动与下极板相碰前瞬间，由动能定理得21222C U d mg q mv ⋅-⋅=' 解得：03gdv =3．爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。
随着冬季气候的变化，12月6号起，阳泉开始实行机动车单双号限行。
高中物理部分电路欧姆定律技巧小结及练习题含解析
高中物理部分电路欧姆定律技巧小结及练习题含解析一、高考物理精讲专题部分电路欧姆定律1．如图所示电路,A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源,3个电阻的阻值均为4Ω,电容器的电容为20μF,开始开关闭合，电流表内阻不计,求:（1）电流表的读数; （2）电容器所带电荷量; （3）开关断开后,通过R 2的电荷量.【答案】（1）0.8A （2）6.4×10-5C ；（3）3.2×10-5C 【解析】试题分析：（1）当电键S 闭合时，电阻R 1、R 2被短路．根据欧姆定律得，电流表的读数340.841E I A A R r ===++ （2）电容器所带的电量Q=CU 3=CIR 3=20×10-6×0. 8×4C=6.4×10-5C ；（3）断开电键S 后，电容器相当于电源，外电路是R 1、R 2相当并联后与R 3串联．由于各个电阻都相等，则通过R 2的电量为Q′=1/2Q=3.2×10-5C 考点：闭合电路的欧姆定律；电容器【名师点睛】此题是对闭合电路的欧姆定律以及电容器的带电量的计算问题；解题的关键是搞清电路的结构，知道电流表把两个电阻短路；电源断开时要能搞清楚电容器放电电流的流动路线，此题是中等题，考查物理规律的灵活运用.2．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．一段横截面积为S 、长为l 的金属电阻丝，单位体积内有n 个自由电子，每一个电子电量为e ．该电阻丝通有恒定电流时，两端的电势差为U ，假设自由电子定向移动的速率均为v ． （1）求导线中的电流I ；（2）所谓电流做功，实质上是导线中的恒定电场对自由电荷的静电力做功．为了求解在时间t 内电流做功W 为多少，小红记得老师上课讲过，W ＝UIt ，但是不记得老师是怎样得出W ＝UIt 这个公式的，既然电流做功是导线中的恒定电场对自由电荷的静电力做功，那么应该先求出导线中的恒定电场的场强，即E ＝Ul，设导体中全部电荷为q 后，再求出电场力做的功UW qEvt qvt l==，将q 代换之后，小红没有得出W ＝UIt 的结果．a. 请帮助小红补充完善这个问题中电流做功的求解过程．b. 为了更好地描述某个小区域的电流分布情况，物理学家引入了电流密度这一物理量，定义其大小为单位时间内通过单位面积的电量．若已知该导线中的电流密度为j，导线的电阻率为ρ，试证明：Ujlρ=．（3）由于恒定电场的作用，导体内自由电子会发生定向移动，但定向移动的速率远小于自由电子热运动的速率，而运动过程中会与导体内不动的粒子发生碰撞从而减速，因此自由电子定向移动的平均速率不随时间变化．金属电阻反映的是定向移动的自由电子与不动的粒子的碰撞．假设自由电子连续两次与不动的粒子碰撞的时间间隔平均值为t0（这个时间由自由电子热运动决定，为一确定值），碰撞后自由电子定向移动的速度全部消失，碰撞时间不计．请根据以上内容，推导证明金属电阻丝的电阻率与金属丝两端的电压无关．【答案】（1）I neSv=（2）见解析（3）电阻率22mne tρ=为定值，与电压无关．【解析】（1）假设在ts内，通过导线横截面的总电量为q，则：q=Vne其中ts内，通过横截面所以电子所占体积V=S v t所以q=S v net根据电流的定义，得：qIt==neS v（2）a．如图所示，根据电场强度和电势差的关系，U UEl vt==所以在ts内，恒定电场对自由电荷的静电力做功UW qEl qEvt q vt qUvt====其中q It=，带入上式得W IUt=b．根据题意，单位时间内，通过单位面积的电荷量，称为电流密度即：qjSt=根据电阻定律：l R Sρ= 又因为l vt =所以：q l U IR q t S j l l l tSρρρ===⋅=⋅（3）自由电子连续两次与同一个不动粒子碰撞的时间间隔为t 0，碰后电子立刻停止运动． 根据动量定理由00Uet mv l ⋅=-，得0Uet v ml= 电子定向移动的平均速率为0022Uet v v ml+== 根据电流得微观表达式20022Uet ne USt I neSv neS ml ml==⋅=根据欧姆定律202U mlR I ne St == 根据电阻定律可知22002S ml S m Rl ne St l ne t ρ==⋅= 故影响电阻率的因素为:单位体积的自由电子数目n,电子在恒定电场中由静止加速的平均速度t 0.3．如图所示为检测某传感器的电路图，传感器上标有“3 V 0．9 W”的字样（传感器可看做一个纯电阻），滑动变阻器R 0上标有“10 Ω 1 A”的字样，电流表的量程为0．6 A ，电压表的量程为3 V ．求（1）传感器的电阻和额定电流？（2）为了确保电路各部分的安全，在a 、b 之间所加的电源电压最大值是多少？ （3）如果传感器的电阻变化超过标准值1 Ω，则该传感器就失去作用．实际检测时，将一个恒压电源加在图中a 、b 之间，闭合开关S ，通过调节R 0来改变电路中的电流和R 0两端的电压，检测记录如下：电压表示数U/V电流表示数I/A第一次1．480．16第二次0．910．22若不计检测电路对传感器电阻的影响，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？【答案】（1）10 Ω 0．3 A （2）6 V （3）仍可使用 3 V【解析】（1）R传＝＝Ω＝10 ΩI传＝＝A＝0．3 A（2）最大电流I＝I传＝0．3 A电源电压最大值U m＝U传＋U0U传为传感器的额定电压，U0为R0m＝10 Ω时R0两端的电压，即U0＝I传·R0m＝0．3×10 V＝3 V所以U m＝U传＋U0＝3 V＋3 V＝6 V（3）设实际检测时加在a、b间的电压为U，传感器的实际电阻为R传′，根据第一次实验记录数据有U＝I1R传′＋U1根据第二次实验记录数据有U＝I2R传′＋U2代入数据解得R传′＝9．5 Ω，U＝3 V传感器的电阻变化为ΔR＝R传－R传′＝10 Ω－9．5 Ω＝0．5 Ω＜1 Ω所以此传感器仍可使用4．如图所示电路中，灯L标有“6V，3W”，定值电阻R1=4Ω，R2=10Ω，电源内阻r=2Ω，当滑片P滑到最下端时，理想电流表读数为1A，此时灯L恰好正常发光，试求：（1）滑线变阻器最大值R；（2）当滑片P滑到最上端时，电流表的读数【答案】【解析】试题分析：（1）灯L 的电阻为：R L =LLP U 2=12Ω当P 滑到下端时，R 2被短路，灯L 与整个变阻器R 并联，此时灯正常发光，通过灯L 的电流为：I L =LLU P =0．5A 通过变阻器R 的电流为：I R =I A -I L =1A-0．5A=0．5A 则I R =I L ，即得滑线变阻器最大值为：R=R L =12Ω （2）电源电动势：1()12V L LRR E I R r R R =++=+=当P 滑到上端时，灯L 、变阻器R 及电阻R 2都被短路，此时电流表的读数为：I′=r R E+=2A 考点：【名师点睛】闭合电路的欧姆定律5．一个电流表G 的内阻g r =l k Ω，满偏电流为g I =500uA ，现要把它改装成量程为15 V 的电压表，求： （1）串联的分压电阻；（2）50uA 刻度处对应的电压值为多少？ 【答案】（1）42.910Ω⨯；（2）1.5V 【解析】 【分析】本题（1）的关键是根据串联电路规律和欧姆定律解出分压电阻阻值即可；题（2）的关键是明确电压表表盘刻度是均匀的，然后按比例求解即可． 【详解】（1）根据欧姆定律可知，需要串联的分压电阻为：61510002950010g g U R r k I -=-=-=Ω⨯. （2）由改装原理可知，500μA 刻度对应的电压为15V ，由于电压表的刻度是均匀的，所以50μA 刻度对应的电压应是1550 1.5500UV V =⨯=' 【点睛】电压表或电流表的改装原理是欧姆定律和串并联规律，可以先画出电路图，然后求解即可；应明确直流电表的表盘刻度是均匀的．6．若加在某导体两端的电压变为原来的35时，导体中的电流减小了0.4A ．如果所加电压变为原来的2倍，则导体中的电流为多大？【答案】2A 【解析】 【详解】设是导体两端原来的电压为U ，电流为I ，则导体电阻U R I=， 又由题，导体两端的电压变为原来的35时，导体中的电流减小了0.4 A ，则有35(0.4)UR I -=，联立得()350.4U U I I -=， 解得=1.0A I ，当电压变为2U 时，22A I I '==7．如图所示的电路中，已知AB 间的电压24V AB U =，电阻110R =Ω，220R =Ω，330R =Ω，X 、Y 表示两个理想表，求下列情况下两电表的读数：（1）X 、Y 分别表示两个电压表； （2）X 、Y 分别表示两个电流表； （3）X 表示电流表，Y 表示电压表．【答案】（1）120V U =，212V U = （2）1 3.6A I =，22A I = （3） 2.4A I =，24V U = 【解析】 【详解】（1）X 、Y 分别表示两个电压表V 1、V 2，三个电阻是串联关系； 电流为1230.4A UI R R R ==++电压表V 1读数为()12320V U I R R =+=电压表V 2读数为()11212V U I R R =+=（2）X 、Y 分别表示两个电流表A 1、A 2，三个电阻是并联关系； 通过电阻R 1的电流为112.4A UI R == 通过电阻R 2的电流为221.2A UI R == 通过电阻R 3的电流为330.8A UI R == 电流表A 1的电流为：113 3.2A A I I I =+=电流表A 2的电流为2232A A I I I =+=（3）X 表示电流表A ，Y 表示电压表V ，电阻R 2和R 3被短路，电流表读数为12.4A UI R == 电压表V 读数为24V ；8．如图，是一个电热毯示意电路图．R 0是电热毯中的电阻丝，R 是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W”字样，S 是控制电热毯处于加热状态或保温状态的开关．（1）用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态？ （2）若要求在保温时电流通过电阻丝R 0每分钟有60J 的电能转化为内能，电阻R 的阻值是多大？【答案】（1）电热毯处于保温状态（2）4356Ω 【解析】 【分析】【详解】 （1）根据公式：2P I R =R 0一定，t 一定时，电热毯功率大时，处于加热状态 S 闭合时，R 0发热功率：220000 U P I R R R ⎛⎫== ⎪⎝⎭① S 断开时，R 0发热功率：220000 U P I R R R R ⎛⎫'== ⎪+⎝⎭ ② 比较①②两式得00P P >'所以当S 闭合，电热毯处于加热状态．S 断开，电热毯处于保温状态． （2）根据“220V 100W ”可得22000220484100U R P ===Ω保温时：电阻R 0两端电压为U 0200U Q t R =已知：Q 0=60J ，t =1min=60s 则有：00022Q R U t==V 所以R 上分到的电压为0R U U U =-=220-22=198V根据00R U U RR = 解得：R =4356Ω9．如图所示，滑动变阻器的总电阻R ＝1 000 Ω，A 、B 两端电压U ＝100 V ，调节滑片P 使其下部电阻R 1＝400 Ω.（1）空载时，C 、D 两端电压多大？（2）在C 、D 间接入一个R 0＝400 Ω的电阻，C 、D 两端的电压多大？【答案】（1）40V （2）25V 【解析】 【分析】 【详解】（1）空载时CD 两端电压，即为R 1两端的电压；则为：1112100400V 40V 1000AB R U U R RR =⨯=+＝（2）由图可知R 1与R 0并联后，再与R 2串联，则总电阻010********600800400400R R R R R R ⨯'=+=+=Ω++；由欧姆定律可得：则CD 两端的电压'10020025V 800AB CD U U IR R R ===⨯=并并10．一个T 形电路如图所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽略不计（1）当cd 端短路时，ab 之间的等效电阻是多少？ （2）当ab 两端接通测试电源时，cd 两端的电压为多少V ？【答案】（1）40Ω（2）80V 【解析】 【详解】（1）当cd 端短路时，ab 间电路的结构是：电阻R 2、R 3并联后与R 1串联，等效电阻为：2312312040104012040R R R R R R ⨯=+=+=Ω++（2）当ab 两端接通测试电源时，cd 两端的电压等于电阻R 3两端的电压31340100V 80V 4010R U E R R ==⨯=++11．如图甲所示的电路中，小量程电流表的内阻R g ＝100 Ω，满偏电流I g ＝1 mA ，R 1＝1900 Ω，R 2＝100999Ω．则：（1）当S 1和S 2均断开时，改装成的是什么表？量程多大？ （2）当S 1和S 2均闭合时，改装成的是什么表？量程多大？（3）利用改装后的电压表对图乙的电路进行故障分析．接通S 后，将电压表并联在A 、C 两点时，电压表有读数；当并联在A 、B 两点时，电压表读数为零，请写出存在故障的可能情况．【答案】（1）改装为电压表，其量程为2U V =（2）改装为电流表，其量程为1I A =（3）BC 段断路或AB 段短路或两种情况均存在。
高中物理闭合电路的欧姆定律答题技巧及练习题(含答案)含解析
高中物理闭合电路的欧姆定律答题技巧及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 相距d ＝10 mm ，定值电阻R 1＝R 2＝12 Ω，R 3＝2 Ω，金属棒ab 的电阻r ＝2 Ω，其他电阻不计．磁感应强度B ＝0.5 T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m ＝1×10－14kg ，电荷量q ＝－1×10－14C 的微粒恰好静止不动．取g ＝10 m /s 2，在整个运动过程中金属棒与导轨接触良好．且速度保持恒定．试求：(1)匀强磁场的方向和MN 两点间的电势差 (2)ab 两端的路端电压； (3)金属棒ab 运动的速度．【答案】(1) 竖直向下；0.1 V (2)0.4 V . (3) 1 m /s . 【解析】 【详解】（1）负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M 板带正电．ab 棒向右做切割磁感线运动产生感应电动势，ab 棒等效于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下． 微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg ＝Eq 又MNU E d＝所以U MN ＝mgdq＝0.1 V（2）由欧姆定律得通过R 3的电流为I ＝3MNU R ＝0.05 A则ab 棒两端的电压为U ab ＝U MN ＋I ×0.5R 1＝0.4 V . （3）由法拉第电磁感应定律得感应电动势E ＝BLv 由闭合电路欧姆定律得E ＝U ab ＋Ir ＝0.5 V 联立解得v ＝1 m /s .2．如图所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r ，P 1和P 2分别表示电阻r ，R 1，R 2上所消耗的功率，当R 1=R 2= r 时，求： (1)I r ∶I 1∶I 2等于多少 (2)P r ∶P 1∶P 2等于多少【答案】(1)2：1：1；(2)4：1：1。
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)精选全文
可编辑修改精选全文完整版高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，电源电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压．【答案】1A； 1.38V【解析】【分析】【详解】闭合开关S后，由闭合电路欧姆定律得：电路中的电流I为：I==A=1A路端电压为：U=IR=1×1.38=1.38（V）2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V，电源与电流表的内阻之和为0.05Ω。
车灯接通电动机未起动时，电流表示数为10A；电动机启动的瞬间，电流表示数达到70A。
求：（1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。
（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时=-=U E Ir12V120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
3．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。
（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) EI R r=+ (2)0.2A 2.8V 【解析】 【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得： 电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V4．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。
