九年级物理下册第十七章《欧姆定律》综合测试卷-人教版（含答案）

一、选择题(每题3分，共30分)

1．下列说法不正确的是( )

A．相同的电压加在阻值不同的导体两端，电流一定不同

B．用不同的电阻研究电流和电压的关系，得到的结论都一样

C．同一电阻两端的电压越大，通过它的电流也越大

D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随之改变

2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为( )

A．36 Ω B．360 Ω C. 3 600 Ω D. 36 000 Ω

3．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是( )

A B C D

4．“拼搏”小组在课外活动中设计了一种身高体重秤，其工作原理如图甲所示。其中R为压敏电阻，其阻值随压力变化关系如图乙所示。下列说法正确的是( )

(第4题)

A．身高越高，电流表A2示数越小

B．身高越高，R两端的电压越大 C．体重越大，电流表A1示数越大

D．体重越大，电路总电阻越大

5．传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十几种传感器。传感器能感受声音、图象、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某同学设计的压力传感器如图所示，R0为定值电阻，R为压敏电阻且阻值随压力增大而减小，闭合开关S，下列说法正确的是( )

(第5题)

A．压力为0时，电压表示数为0

B．压力变大时，电压表示数变大

C．压力变大时，电压表示数变小

D．压力变大时，电流表示数变小

6．如图所示，电源电压为3 V，当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3 V，由此可以判断( )

(第6题)

A．灯L1被短路 B．灯L1断路 C．灯L2断路 D．灯L2被短路

7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中( )

(第7题)

A．电流表A2示数不变 B．电流表A2示数变小

C．电压表V示数变小 D．电流表A1示数变大 8．如图所示，电源电压保持不变，R1＝10 Ω。闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25 A；把滑片移到中点时，电流表的示数为0.4 A，则下列判断正确的是( )

(第8题)

A．电源电压为10 V

B．滑动变阻器的最大阻值为40 Ω

C．滑片P在最右端时，通过R1、R2的电流之比为5 ∶8

D．滑片P在最右端时，R1、R2两端电压之比为3 ∶1

9．如图甲所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片P从最右端滑到最左端的过程中，R1、R2的I-U关系图象如图乙所示。下列判断正确的是( )

(第9题)

①图线A是电阻R1的I-U关系图象 ②电源电压为18 V

③R1的阻值是20 Ω ④滑动变阻器R2的最大阻值为30 Ω

A．①②正确 B．②③正确

C．①③④正确 D．①②③④都正确

10．图甲是某生产线上的产品输送及计数装置示意图。其中S为激光光源，R1为光敏电阻(有光照时，阻值较小；无光照时，阻值较大)，R2为定值电阻，a、b间接示波器(示波器的接入对电路无影响)。水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品均为正方体，示波器显示的电压随时间变化关系如图乙所示。已知计数器电路中电源两极间的电压恒为6 V，定值电阻R2的阻值为400 Ω，则( )

(第10题)

A．有光照射时光敏电阻R1的阻值为400 Ω

B．每1 h通过S与R1之间的产品有600个

C．无光照射时光敏电阻R1的阻值为800 Ω

D．有光照射和无光照射时定值电阻R2两端的电压之比为1 ∶2

二、实验题(11题14分，12题10分，13题6分，共30分)

11．下图是“利用电压表和电流表测量电阻”的实验电路与装置图。

(第11题)

(1)根据图甲所示的电路图，用笔画线代替导线，把实物图乙连接完整，要求电流表、电压表均接小量程。 (2)图丙是某一次测量时电表的示数，则此时电压表的示数是________V，电流表的示数是________A。由此可知，电阻值的测量值是________Ω。

(3)滑动变阻器的滑片P向右端滑动时，电路中的电流变__ ______(填“大”或“小”)，滑动变阻器在此实验中起到的作用是_____ _______和_____________________________________________。

12．在“探究电阻一定时电流与电压关系”的实验中，小敏和小红设计的电路图如图甲所示，电源电压为3 V，且保持不变。

(第12题)

实验序号 1 2 3 4 5

U/V 0.6 0.9 1.2 1.5 1.8

I/A 0.15 0.32 0.30 0.38 0.45

(1)闭合开关前，滑动变阻器的滑片P应该置于________(填“a”或“b”)端。

(2)小敏同学按图甲正确连接电路，闭合开关S，调节滑片P，得到的实验数据如上表所示，分析数据可知，应该将实验序号________的一组数据剔除，进而得出结论：电阻一定时，______________________________；为了能够顺利完成上述实验，所用滑动变阻器的最大阻值不小于________Ω。

(3)小红同学连接的电路如图乙所示，小敏同学发现接错了一根导线，请在这根导线上打“×”，并补画出正确的那根导线。

13．小萍同学想利用如图甲所示的电路研究通过小灯泡(额定电压为3 V)的电流与它两端电压的关系。她根据图甲完成图乙的部分连接，待连接完整后，移动滑动变阻器滑片，记录了多组数据，作出了图线a，还作出了电流大小与电源电压大小的关系图线b，如图丙所示。(已知滑动变阻器最大阻值为20 Ω)

(第13题)

(1)根据图甲将图乙中的实物图连接完整。(要求：滑动变阻器滑片向右移动，小灯泡变亮)

(2)根据图线a，描述通过小灯泡的电流与小灯泡两端电压的关系：_______________________________________________________________________________________________________________。

(3)当电流表示数为0.12 A时，电压表的示数为________。

三、综合题。(每空1分，21，22题每题4分，共28分)

14.（原创题）锂离子电池工作时，嵌入负极碳层微孔中的锂离子脱出，运动回正极。锂离子电池放电的过程中，电池内部的电流方向从_____极到___ __极。

15．在如图甲所示的电路中，闭合开关后，电压表V1、V2的示数如图乙、丙所示，则电压表V的示数是__ _

_____V，此时小灯泡L1、L2的阻值之比是___ __ ___。

(第15题)

16．如图所示，电源电压恒定，R1＝20 Ω，R2＝10 Ω，当S1闭合，S2、S3断开时，电流表的示数为0.3 A，电源电压为________V；当S1、S3闭合，S2断开时，电流表示数为________A。

(第16题)

17．如图甲所示，闭合开关S，在滑动变阻器滑片P向右移动的过程中，电流表的示数将________(填“变大”“变小”或“不变”)，电压表V1的示数将________(填“变大”“变小”或“不变”)，将电压表V2的示数U2与电流表的示数I的关系用图象表示，则应是图乙中的________(填“a”“b”或“c”)。

(第17题) (第18题)

18．如图所示的是甲、乙两个电路元件的电流I与电压U的关系图象。由图可知甲的电阻是________Ω。若将甲、乙并联后接在电压为2 V的电源两端，则干路中的电流是________A；若将甲、乙串联后测得电流为0.2 A，则此时电源电压为________V。

19．如图所示的是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0～0.6 A的电流表改装而成的，滑动变阻器R的最大阻值为20 Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12 V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小，则R0的阻值是________Ω，油量表的最小读数是________A；当油箱内油面的高度降为最高油面的一半时，滑片正好在R的中点，此时油量表的读数是________A，据此推理油量表的刻度________(填“均匀”或“不均匀”)。

(第19题)

20．阅读全文，回答以下问题。

随着经济的发展，轿车已经进入普通百姓的家庭。通常，我们需要使用钥匙(也可使用按键式)，借助于马达来完成发动机的启动，汽油进入气缸燃烧，使发动机能持续运转。

发动机一般有多个气缸，目前，发动机普遍采用“汽油多点喷射电控系统”，利用各种传感器检测发动机每个气缸的各种状态，经过微机判断和计算，来控制发动机各个气缸在不同的工况下的各自喷油时刻、喷油量、点火提前角等，使发动机每个气缸在不同工况下都能获得合适空燃比的混合气，提高燃油的燃烧效率，从而达到降低汽油机污染物排放的目的。为了保护发动机，应及时散发热量，汽车上还必须添加防冻液，防冻液的沸点比水的沸点高。同时，防冻液的沸点越高，其冰点也就越低，沸点与冰点差值越大，效果越好。

电控汽油喷射系统中的空气供给体系向发动机提供新鲜的空气。以叶片式空气流量计传感器为例，气流对测量叶片的作用力增大时，叶片偏转角度增大，与叶片转轴同轴的电位计滑动臂逆时针转动，使电位计电压输出部分的阻值发生变化，由于输入电压恒定，从而把进气流量的变化转化成输出电压参数的变化(如图乙所示)，实现对进气流量的测量。

(第20题)

(1)汽车点火钥匙相当于电路中的________ 。

A．电源 B．用电器 C．开关 D．电动机

(2)叶片式空气流量计传感器中，当气流对测量叶片的作用力变小时，电位计电压输出部分的阻值________(填“变小”“不变”或“变大”)。

(3)某小组选取质量相等的A、B两种类型的防冻液，在同样加热的条件下，得到如图甲所示的“温度—时间”的图象，则散热效果较好的是防冻液________(填“A”或“B”)。

(4)下列电路中，能模拟四缸多点汽油喷射电控系统工作情况的是________ 。

A B C D

合集下载

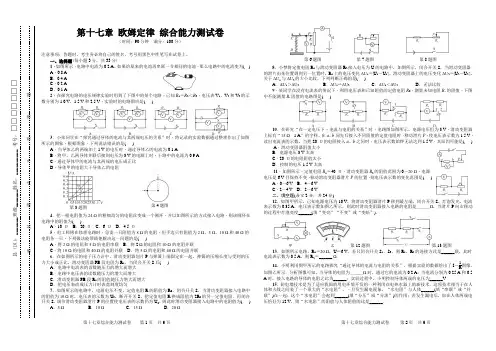

2018年秋季人教版九年级物理第十七章欧姆定律综合能力测试卷

第十七章综合能力测试卷第1页共6页第十七章综合能力测试卷第2页共6页

第十七章欧姆定律综合能力测试卷

（时间：90分钟满分：100分）

注意事项：答题时，考生务必将自己的姓名、考号用黑色中性笔写在试卷上。

一、选择题(每小题3分，共33分)

1．如图所示，电路中电流为0.2 A。如果给原来的电池再串联一节相同的电池，那么电路中的电流变为( )

A．0.8 A

B．0.4 A

C．0.2 A

D．0.1 A

2．在探究电路的电压规律实验时用到了下图中的某个电路，已知R1＝R2＜R3，电压表V1、V2和V3的示数分别为1.0 V、1.5 V和2.5 V，实验时的电路图应是(

)

3．小张同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( )

A．当导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A

B．将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A

C．通过导体甲的电流与其两端的电压成正比

D．导体甲的电阻大于导体乙的电阻

4．把一根电阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式接入电路，则该圆环在电路中的阻值为( )

A．10 Ω B．20 Ω C．6 Ω D．4.5 Ω

5．电工师傅在修理电路时，急需一只阻值为8 Ω的电阻，但手边只有阻值为2 Ω、5 Ω、10 Ω和40 Ω的电阻各一只，下列做法能帮助他解决这一问题的是( )

A．将2 Ω的电阻和5 Ω的电阻串联 B．将2 Ω的电阻和10 Ω的电阻并联

C．将10 Ω的电阻和40 Ω的电阻并联 D．将5 Ω的电阻和40 Ω的电阻并联

人教版九年级物理第二十章综合测试卷含答案

人教版九年级物理第二十章

综合测试卷01

一、选择题（每小题3分，共30分）

1.如图所示，磁铁吸引两根铁钉的一端，那么两根铁钉的另一端将（）

A.相互吸引，如图甲

B.相互排斥，如图乙

C.不相互吸引也不相互排斥，如图丙

D.无法判断

2.在直流电动机中，换向器的作用是（）

A.改变磁感线的方向

B.改变线圈的转动方向

C.改变线圈中的电流方向

D.使线圈中的电流方向和转动方向同时改变

3.关于磁场和磁感线，下列说法正确的是（）

A.只有磁铁周围才有磁场

B.磁感线是由铁屑组成的

C.磁体周围的磁感线都是从磁体的N极出来，回到S极

D.在磁场中的某点，小磁针静止时S极所指的方向就是该点的磁场方向

4.如图所示，磁感应线竖直向下，AB棒运动，电流表指针偏转，则（）

A.AB棒可能是竖直向下运动的

B.AB棒可能是水平向左运动的

C.开关断开，电流表指针也会偏转

D.实验说明电路有电流不一定需要电源

5.下列关于电磁知识的说法正确的是（）

A.奥斯特发明了发电机

B.电磁铁磁性强弱只与线圈匝数有关

C.电动机是利用电磁感应现象制成的

D.电磁继电器是利用电磁铁控制工作电路通断的开关

6.奥斯特实验（如图所示）说明了（）

A.电流的周围存在着磁场

B.电流在磁场中会受到力的作用

C.导线做切割磁感线运动时会产生电流

D.小磁针在没有磁场时也会转动 7.收音机、电视机、音响里都有扬声器（如图），扬声器的工作原理是（）

A.电磁感应现象

B.磁场对通电导线有力的作用

C.电流周围存在磁场

D.电流的热效应

8.小明设计的研究“电磁铁磁性强弱”的实验电路图如图所示，下表是他所做的实验记录。下列结论不正确的是（）

电磁铁（线圈） 100匝 50匝

实验次数 1 2 3 4 5 6

电流/A 0.8 1.2 1.5 0.8 1.2 1.5

人教版九年级物理全一册第十七章欧姆定律单元综合测试(含答案)

试卷第1页，共9页第十七章欧姆定律单元综合测试

一、选择题（本大题共14小题）

1．如图所示，电源电压不变，闭合开关S，当滑动变阻器R2的滑片由最右端向中点滑动过程中，下列说法正确的是（）

A．电压表示数不变，电流表A1示数不变

B．电压表示数变大，电流表A2示数变大

C．电压表示数不变，两个电流表示数的差不变

D．电压表示数变小，电压表与电流表A2示数的比值不变

2．如图所示，当体检者站在台面上时，测量仪能自动显示身高和体重。在综合实践活动中，老师要求学生设计此模拟电路，用两电表分别显示身高和体重，且两电表示数随身高、体重增加而变大，下列是学生设计的电路图，其中压敏电阻R的阻值随压力增大而减小，则能满足要求的电路是（）

A． B．

C． D．试卷第2页，共9页 3．图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，则电路中（）

A．R和R0 的连接方式是并联 B．油量表是由电流表改装而成的

C．油面上升时，通过R0 的电流减小 D．油面上升时，油量表的示数减小

4．伏安法测电阻实验中，电路连接如图所示，两表的读数分别为10V和0.1A，电流表的内阻为0.2Ω，那么有关待测电阻Rx的说法中，正确的是（）

A．Rx的真实值为100Ω

B．Rx的测量值偏小

C．要使Rx的测量值更接近真实值可减小电流表的阻值

D．电压表的示数等于Rx两端的电压

5．如图是某款电子测温仪和它内部的原理图，其中电源电压保特不变，R是热敏电阻，其阻值大小会随温度变化，定值电阻R0为保护电阻；使用时，当被测温者体温较高时，显示仪的示数也会变大。关于此测温仪下列分析正确的是（）

A．显示仪是由电流表改装成的

B．热敏电阻R随着温度的升高阻值增大

C．只提高R0阻值，测相同温度，显示仪示数变大

D．只提高电源电压，测相同温度，显示仪示数变小

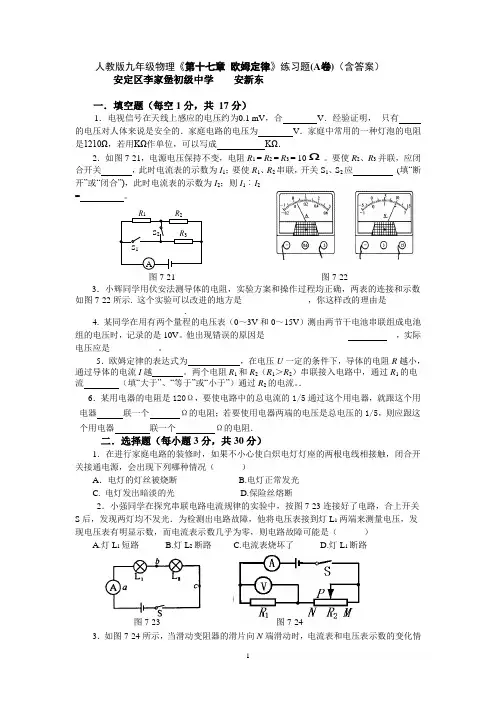

人教版九年级物理《第十七章欧姆定律》练习题(A卷)(含答案)

1 S2R3 R1

S1A R2

图7-22

图7-23 图7-21 人教版九年级物理《第十七章欧姆定律》练习题(A卷)（含答案）

安定区李家堡初级中学安新东

一．填空题（每空1分，共 17分）

1．电视信号在天线上感应的电压约为0.1 mV，合 V．经验证明，只有

的电压对人体来说是安全的．家庭电路的电压为 V．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成

KΩ．

2．如图7-21，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω。要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应 (填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2

= 。

3．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.

4. 某同学在用有两个量程的电压表（0～3V和0～15V）测由两节干电池串联组成电池组的电压时，记录的是10V。他出现错误的原因是____________________ ___，实际电压应是___________。

5．欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流（填“大于”、“等于”或“小于”）通过R2的电流。．

6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器联一个 Ω的电阻．

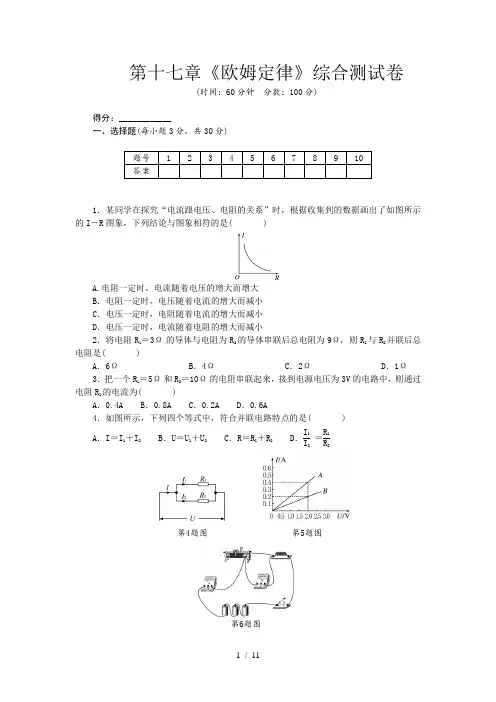

2020年秋人教版九年级物理第十七章《欧姆定律》综合测试卷(Word版含部分答案)

1 / 11 第十七章《欧姆定律》综合测试卷

(时间：60分钟分数：100分)

得分：____________

一、选择题(每小题3分，共30分)

题号

2 3 4 5 6 7 8 9

答案

1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I－R图象，下列结论与图象相符的是( )

A.电阻一定时，电流随着电压的增大而增大

B．电阻一定时，电压随着电流的增大而减小

C．电压一定时，电阻随着电流的增大而减小

D．电压一定时，电流随着电阻的增大而减小

2．将电阻R1＝3Ω的导体与电阻为R2的导体串联后总电阻为9Ω，则R1与R2并联后总电阻是( )

A．6Ω B．4Ω C．2Ω D．1Ω

3．把一个R1＝5Ω和R2＝10Ω的电阻串联起来，接到电源电压为3V的电路中，则通过电阻R1的电流为( )

A．0.4A B．0.8A C．0.2A D．0.6A

4．如图所示，下列四个等式中，符合并联电路特点的是( )

A．I＝I1＋I2 B．U＝U1＋U2 C．R＝R1＋R2 D．I1I2 ＝R1R2

第4题图第5题图

第6题图 2 / 11 5．张华同学在“探究通过导体的电流与其两端电压的关系”的实验时，将记录的实验数据通过整理作出了如图所示的图象。分析图象得出的下列说法错误的是( )

A．通过导体A的电流与其两端的电压成正比

B．导体A和B的电阻之比为1∶2

C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A

D．将导体A和B串联时，通过导体A的电流为0.4A，则导体B两端电压为2.0V

6．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )

人教版初中物理九年级全册第十七章《欧姆定律》测试题(含答案)

第十七章《欧姆定律》测试题

一、单选题

1．在如图所示电路中，电压表的示数为6伏，1A表示数为0.2安，2A表的示数为0.6安，3A表的示数为1.8安．下列判断不正确的是

A．电源电压为6伏 B．2R的阻值是1R的3倍

C．3R的阻值是2R的2倍 D．通过1R的电流为1.8安

2．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。在电路安全的情况下，下列判断正确的是（ ﹣

A．灯泡L正常发光时的电阻为10Ω

B．只闭合开关S，滑动变阻器的取值范围只能是0﹣10Ω

C．只闭合开关S，该电路的最大功率是2.5W

D．将滑片P移到R的最左端，闭合开关S﹣S1，电流表示数为0.6A

3．如图电源电压和灯的电阻保持不变，先闭合1S，灯L正常发光，电流表有示数，再进行下列操作后，下列说法正确的是（）

A．同时闭合1S、2S，电流表示数变大

B．同时闭合1S、3S，电流表示数变大

C．同时闭合1S、3S，电压表示数不变

D．断开1S，只闭合2S，电流表、电压表示数都变大

4．如图所示的电路中，为使灯L1和L2并联，应（ ﹣

A．闭合开关S1﹣S2，断开S3 B．闭合开关S1﹣S3，断开S2

C．闭合开关S2﹣S3，断开S1 D．同时闭合开关S1﹣S2﹣S3

5．关于电阻上的电流跟两端电压的关系，下列说法中正确的是（）

A．导体的电阻与导体两端的电压成正比

B．导体的电阻与通过导体的电流成反比

C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比

D．导体的电阻与导体两端的电压和通过导体的电流都无关

6．如图所示，R是磁敏电阻，它的阻值能随周围磁场的增强而增大。闭合开关S，当磁敏电阻R周围的磁场增强时（）

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案

第 1 页共 9 页人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案

学校:___________班级：___________姓名：___________考号：___________

一、单选题

1．如图甲为小明设计的身高体重测量仪，当体验者站到台面上，能自动显示身高和体重，电路如图乙所示，电源电压保持不变，1R为压敏电阻，其阻值随压力F变化的关系如图丙所示，2R为均匀电阻丝，滑片P随身高的增加而上滑，当开关S闭合后，则下列图像中电压表、电流表示数分别随身高、体重的变化关系正确的是（）

A．①① B．①① C．①① D．①①

2．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（酒精浓度越小，R2阻值越大）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（）

A．气敏电阻R2的阻值越大，电压表的示数越大

B．通过电阻R2的电流越小，电压表的示数越大

C．通过电阻R1的电流越大，电压表的示数越大

D．气敏电阻R2的阻值越小，电压表的示数越小

3．如图所示电路，闭合开关S后，若甲、乙两表是电压表，示数之比是3①2，若将甲、乙两表都替换为电流表，并断开开关S，则甲、乙两表的示数之比为（）第 2 页共 9 页 A．3①1 B．1①1 C．1①3 D．3①2

4．某同学利用如图所甲示的电路测量小灯泡的电阻。已知电源电压恒为4.5V不变，小灯泡标有“2.5V”字样，他记录的实验数据如乙所示。关于该同学的实验，下列说法不合理的是（）

电压/V 0.5 1.0 1.5 2.0 2.5 3.0

电流/A 0.10 0.16 0.20 0.23 0.25 0.27

电阻/Ω 5.0 6.3 7.5 8.7 10.0 11.1

平均电阻/Ω 8.1

A．电路图中a是电流表，b是电压表

B．小灯泡正常发光时的电阻是8.1Ω

人教版初中物理九年级第十七章《欧姆定律》单元检测题(解析版)

人教版初中物理九年级第十七章《欧姆定律》单元检测题（解析版）

第 2 页第十七章《欧姆定律》单元检测题

一、单选题(每小题只有一个正确答案)

1.在“伏安法测电阻”的实验中，关于滑动变阻器作用的下列说法中正确的是( )

A．控制电源的电压，以免损坏电压表

B．改变电阻两端的电压和电路中的电流，实现多次测量

C．使电压表和电流表的读数更加准确

D．只能使电阻两端的电压升高，电阻中的电流变大

2.下面四组电阻分别并联以后总电阻最小的是( )

A．R1＝10 Ω R2＝100 Ω

B．R1＝4 Ω R2＝40 Ω

C．R1＝20 Ω R2＝30 Ω

D．R1＝12 Ω R2＝60 Ω

3.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下

第 3 页

第 4 页

A．

B．

C．

D．

6.小明设计了如图所示的压力测量仪，测量仪可以反映弹簧上方金属片受到压力的大小．其中R是滑动变阻器，R0是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值和压力表示数变化情况正确的是( )

A．变阻器的阻值增大，压力表示数增大

B．变阻器的阻值减小，压力表示数减小

C．变阻器的阻值增大，压力表示数减小

第 5 页 D．变阻器的阻值减小，压力表示数增大

7.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( )

A．R1＞R2 B．R1＝R2 C．R1＜R2 D．无法确定

8.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为( )

人教版初中九年级物理下册第十七章《欧姆定律》测试卷(含答案解析)(5)

一、选择题

1．如下图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )

A．电流表A1示数增大，电压表示数增大

B．电流表A2示数减小，电压表示数增大

C．电流表A1示数不变，电压表示数不变

D．电流表A2示数减小，电压表示数不变

2．R1、R2是两个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1˂U2；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（）

A．I1˃I2 B．I1˂I2 C．I1=I2 D．无法判断

3．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中不正确的是（）

A．电源电压为6 V

B．R2=20 Ω时，电压表示数为4 V

C．该电路的最大电流为0.6 A

D．P在b端时，电阻R1与R2的两端的电压之比为1∶5

4．下列说法中不正确的是（）

A．同一导体，它两端电压越大，通过它的电流也越大

B．相同的电压加在电阻不同的导体两端，电流一定不同

C．用不同的导体研究电流和电压的关系，得到的结论都一样

D．当加在导体两端的电压改变时，电压与电流的比值也随着改变

5．如图所示，电源电压不变。闭合开关后，将滑动变阻器的滑片向左移动时，电路中（）

A．电流表的示数变小 B．电压表的示数变小

C．电路的总电流变大 D．小灯泡的亮度变暗

6．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们并联在同一电路中，两端允许加的最大电压和干路中的最大电流分别为（）

A．9V，1.5A B．10V，1.5A C．9V，1.6A D．10V，1.6A

7．某电子玩具表面有a、b两个插孔和一个开关。若把电压表正确接入插孔后再闭合开关，示数为4V；若把电流表正确接入插孔后再闭合开关，示数为0.4A。下列能正确反映玩具内部连接情况的电路图是（）
