视频监控分辨率CIF、DCIF、D1格式的简介

分辨率说明

1、QCIF（176×144）

2、CIF（352×288）

3、HALF D1（704×288）

4、D1（704×576）

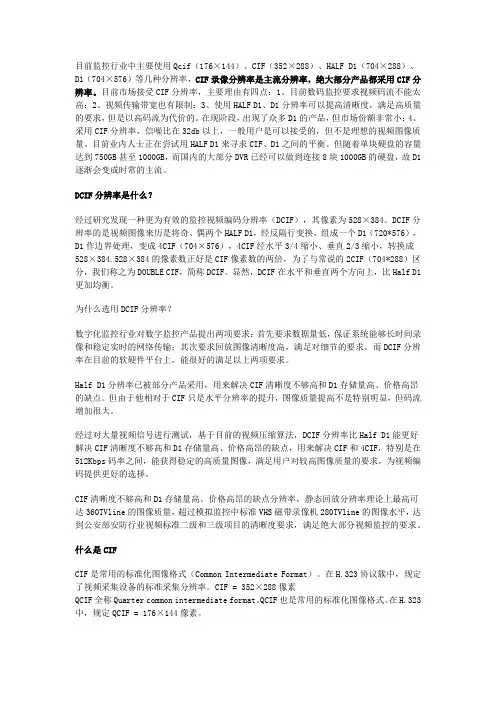

DCIF分辨率是什么？

经过研究发现一种更为有效的监控视频编码分辨率（DCIF），其像素为528×384。DCIF分辨率的是视频图像来历是将奇、偶两个HALF D1，经反隔行变换，组成一个D1（720*576），D1作边界处理，变成4CIF（704×576），4CIF经水平3/4缩小、垂直2/3缩小，转换成528×384.528×384的像素数正好是CIF像素数的两倍，为了与常说的2CIF（704*288）区分，我们称之为DOUBLE CIF，简称DCIF。显然，DCIF在水平和垂直两个方向上，比Half D1更加均衡。

为什么选用DCIF分辨率？

数字化监控行业对数字监控产品提出两项要求：首先要求数据量低，保证系统能够长时间录像和稳定实时的网络传输；其次要求回放图像清晰度高，满足对细节的要求。而DCIF分辨率在目前的软硬件平台上，能很好的满足以上两项要求。

Half D1分辨率已被部分产品采用，用来解决CIF清晰度不够高和D1存储量高、价格高昂的缺点。但由于他相对于CIF只是水平分辨率的提升，图像质量提高不是特别明显，但码流增加很大。

经过对大量视频信号进行测试，基于目前的视频压缩算法，DCIF分辨率比Half D1能更好解决CIF清晰度不够高和D1存储量高、价格高昂的缺点，用来解决CIF和4CIF，特别是在512Kbps码率之间，能获得稳定的高质量图像，满足用户对较高图像质量的要求，为视频编码提供更好的选择。

CIF清晰度不够高和D1存储量高、价格高昂的缺点分辨率，静态回放分辨率理论上最高可达360TVline的图像质量，超过模拟监控中标准VHS磁带录像机280TVline的图像水平，达到公安部安防行业视频标准二级和三级项目的清晰度要求，满足绝大部分视频监控的要求。

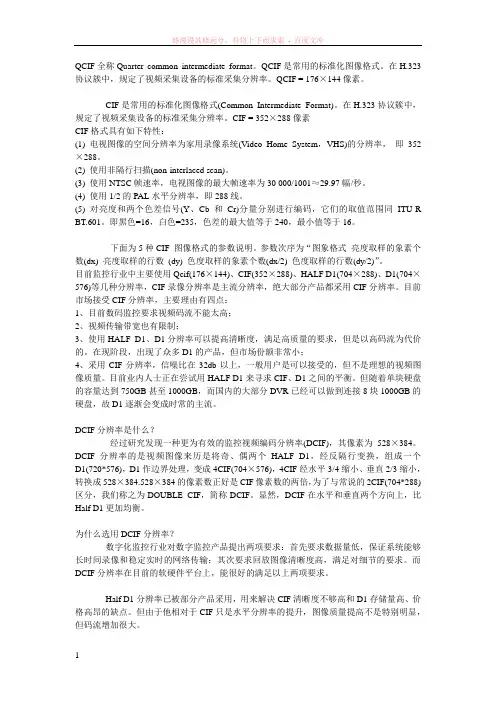

什么是CIF

CIF（Common Intermediate Format）是常用的标准化图像格式。在H.323协议簇中，规定了视频采集设备的标准采集分辨率。CIF = 352×288像素

CIF格式具有如下特性：

(1) 电视图像的空间分辨率为家用录像系统(Video Home System，VHS)的分辨率，即

352×288。

(2) 使用非隔行扫描(non-interlaced scan)。

(3) 使用NTSC帧速率，电视图像的最大帧速率为30 000/1001≈29.97幅/秒。

(4) 使用1/2的PAL水平分辨率，即288线。

(5) 对亮度和两个色差信号(Y、Cb和Cr)分量分别进行编码，它们的取值范围同ITU-R BT.601。即黑色=16，白色=235，色差的最大值等于240，最小值等于16。

下面为5种CIF 图像格式的参数说明。参数次序为

什么是D1？

D1是数字电视系统显示格式的标准，共分为以下5种规格：

1)、480i格式（525i）：720×480（水平480线，隔行扫描），和NTSC模拟电视清晰度相同，行频为15.25kHz，相当于我们所说的4CIF（720×576）

2）、480P格式（525p）：720×480（水平480线，逐行扫描），较D1隔行扫描要清晰不少，和逐行扫描DVD规格相同，行频为31.5kHz

3）、1080i格式（1125i）：1920×1080（水平1080线，隔行扫描），高清放松采用最多

的一种分辨率，分辨率为1920×1080i/60Hz，行频为33.75kHz

4）、720p格式（750p）：1280×720（水平720线，逐行扫描），虽然分辨率较D3要低，但是因为逐行扫描，市面上更多人感觉相对于1080I（实际逐次540线）视觉效果更加清晰。不过个人感觉来说，在最大分辨率达到1920×1080的情况下，D3要比D4感觉更加清晰，

尤其是文字表现力上，分辨率为1280×720p/60Hz，行频为45kHz

3）、1080p格式（1125p）：1920×1080（水平1080线，逐行扫描），目前民用高清视频

的最高标准，分辨率为1920×1080P/60Hz,行频为67.5KHZ。

其中D1 和D2标准是我们一般模拟电视的最高标准，并不能称的上高清晰，D3的1080i 标准是高清晰电视的基本标准，它可以兼容720p格式，而D5的1080P只是专业上的标准，并不是民用级别的，上面所给出的60HZ只是理想状态下的场频，而它的行频为67.5KHZ，

目前还没有如此高行频的电视问世，实际在专业领域里1080P的场频只有24HZ，25HZ和30HZ。

目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了吧？

计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？

16路×200M×24小时×30天÷1024M = 2250G (注：1G = 1024M)

目前市场主流码流支持1-25帧可调,支持CIF\QCIF格式显示,QCIF主要用于手机显示.特殊要求D1目前我们技术还没有推广,数据流量:D1=4CIF=4QCIF.流量计算,如邮箱技术资料!

视频的大小、分辨率和占用的带宽多少是怎么计算的

视频大小与数据流量有关系:

流量大概:D1=4CIF=4QCIF

带宽大小直接与流量有关系!

基于Flash技术流量:

QCIF一般流量为6-8K左右,根据需要可调整,一般应用于手机

CIF一般流量为10-40K左右,根据需要可调整,应用于网络视频

D1一般流量为80-120K左右,根据需要可调整,应用于监控

按CIF格式26路视频监控的流量

每分钟流量30KBps*60/1024=1.7578125MB

每小时流量1.7578125MB*60=105.46875MB

每天流量 105.46875MB*24/1024=2.471923828125GB

如：26路监控点数据要求存储期一个月则为：

2.471923828125GB＊26＊30=1928.1005859375GB/1024=1.88T

基于H264技术流量比Flash技术数据量大一倍!

带宽可根据信息点(访问用户数)上面数据量计算(上\下行带宽一样大)
