水泥混凝土强度的检测方法
混凝土抗压强度标准检测
混凝土抗压强度标准检测一、前言混凝土是建筑工程中常用的一种材料，其抗压强度是评估混凝土质量的重要指标。
因此，混凝土抗压强度标准检测对于保证建筑工程质量、提高混凝土使用效果具有重要意义。
二、国家标准中国建筑材料联合会发布了《水泥混凝土标准强度试验方法规程》（GB/T 50107-2010），该标准规定了混凝土抗压强度的检测方法和标准。
三、混凝土抗压强度检测方法1. 混凝土试件制备混凝土试件的制备需要按照标准要求进行，具体包括以下步骤：（1）选择混凝土原材料；（2）按照设计配合比制备混凝土；（3）将混凝土倒入模具中；（4）振捣混凝土，使其密实均匀；（5）将混凝土模具抛光，使其表面平整。
混凝土试件制备完成后，需要养护一定时间，以达到标准要求的强度。
2. 混凝土试件检测混凝土试件检测需要使用万能试验机进行，具体步骤如下：（1）将混凝土试件放入试验机夹具中；（2）施加压力，增大压力直到试件破裂；（3）记录试件破裂时的压力值。
3. 数据处理在进行混凝土抗压强度检测时，需要对数据进行处理。
具体步骤如下：（1）计算试件的面积；（2）根据试件面积计算出试件的抗压强度；（3）计算试件的平均强度。
四、混凝土抗压强度标准混凝土抗压强度标准是指根据混凝土抗压强度检测结果，按照国家标准进行评定的标准。
根据《水泥混凝土标准强度试验方法规程》（GB/T 50107-2010），混凝土抗压强度标准分为以下几个等级：1. C15：混凝土抗压强度不低于15MPa；2. C20：混凝土抗压强度不低于20MPa；3. C25：混凝土抗压强度不低于25MPa；4. C30：混凝土抗压强度不低于30MPa；5. C35：混凝土抗压强度不低于35MPa；6. C40：混凝土抗压强度不低于40MPa；7. C45：混凝土抗压强度不低于45MPa；8. C50：混凝土抗压强度不低于50MPa。
五、混凝土抗压强度检测的注意事项1. 混凝土试件制备过程中，需要按照标准要求进行，严禁添加不合格材料；2. 混凝土试件制备完成后，需要养护一定时间，以达到标准要求的强度；3. 混凝土试件检测需要使用万能试验机进行，试验机需要进行定期维护和校准；4. 在进行混凝土抗压强度检测时，需要按照标准要求进行，严禁出现数据造假等不规范行为。
混凝土强度的检测方法
混凝土强度的检测方法
混凝土强度是评价混凝土质量的重要指标之一，其检测方法对于确保工程质量
和安全至关重要。
本文将介绍混凝土强度的常见检测方法，包括非破坏检测和破坏检测两种方法。
一、非破坏检测方法。
1. 超声波检测法。
超声波检测法是一种常用的非破坏检测方法，通过超声波在混凝土中的传播速
度来推断混凝土的强度。
该方法操作简便，不破坏混凝土结构，适用于现场快速检测。
2. 钻芯取样检测法。
钻芯取样检测法是通过取样混凝土芯样进行实验室检测，可以直接获取混凝土
的强度参数。
该方法检测结果准确可靠，适用于对混凝土强度要求较高的工程。
二、破坏检测方法。
1. 经验公式法。
经验公式法是通过混凝土配合比和原材料强度参数，根据经验公式计算混凝土
的强度。
该方法简便快捷，适用于对混凝土强度要求不高的工程。
2. 手工取样试验法。
手工取样试验法是通过现场取样混凝土试块，经过一定养护时间后进行试验破坏，得出混凝土的强度参数。
该方法操作简单，适用于现场混凝土强度检测。
以上是混凝土强度的常见检测方法，不同的方法适用于不同的工程要求和场合。
在实际工程中，应根据具体情况选择合适的检测方法，并严格按照标准操作，确保检测结果的准确性和可靠性。
总之，混凝土强度的检测对于工程质量和安全至关重要，希望本文介绍的方法能为工程技术人员提供一些参考和帮助，确保工程质量和安全。
水泥砼取芯和强度检测方法

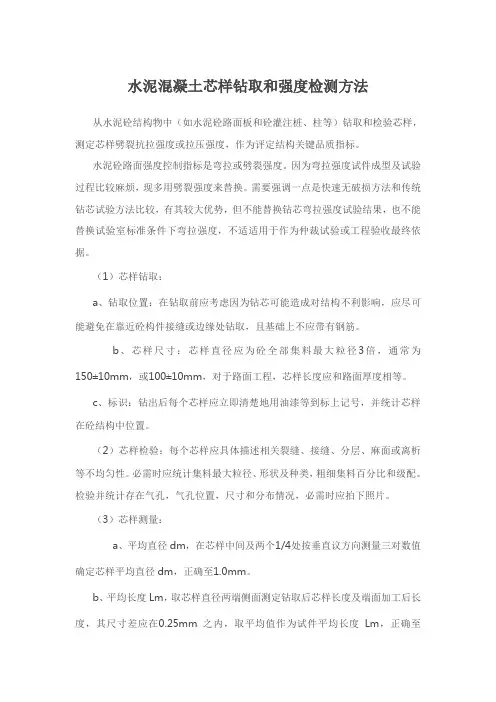

水泥混凝土芯样钻取和强度检测方法从水泥砼结构物中（如水泥砼路面板和砼灌注桩、柱等）钻取和检验芯样，测定芯样劈裂抗拉强度或拉压强度，作为评定结构关键品质指标。
水泥砼路面强度控制指标是弯拉或劈裂强度。
因为弯拉强度试件成型及试验过程比较麻烦，现多用劈裂强度来替换。
需要强调一点是快速无破损方法和传统钻芯试验方法比较，有其较大优势，但不能替换钻芯弯拉强度试验结果，也不能替换试验室标准条件下弯拉强度，不适适用于作为仲裁试验或工程验收最终依据。
（1）芯样钻取：a、钻取位置：在钻取前应考虑因为钻芯可能造成对结构不利影响，应尽可能避免在靠近砼构件接缝或边缘处钻取，且基础上不应带有钢筋。
b、芯样尺寸：芯样直径应为砼全部集料最大粒径3倍，通常为150±10mm，或100±10mm，对于路面工程，芯样长度应和路面厚度相等。
c、标识：钻出后每个芯样应立即清楚地用油漆等到标上记号，并统计芯样在砼结构中位置。
（2）芯样检验：每个芯样应具体描述相关裂缝、接缝、分层、麻面或离析等不均匀性。
必需时应统计集料最大粒径、形状及种类，粗细集料百分比和级配。
检验并统计存在气孔，气孔位置，尺寸和分布情况，必需时应拍下照片。
（3）芯样测量：a、平均直径dm，在芯样中间及两个1/4处按垂直议方向测量三对数值确定芯样平均直径dm，正确至1.0mm。
b、平均长度Lm，取芯样直径两端侧面测定钻取后芯样长度及端面加工后长度，其尺寸差应在0.25mm之内，取平均值作为试件平均长度Lm，正确至1.0mm。
（4）试件制作a、抗压试验用试件长度（端面加工后）不应少于直径0.95倍，也不应大于直径2.1倍。
b、试件两端平面应和它们轴线垂直，误差不应大于±1°，端面凹凸每100mm不超出0.05mm，承压线凹凸不应大于0.25mm。
必需时应磨平或用抹顶等方法处理。
c、试验前试件应在20+2℃水中浸泡40h，从水中取出后立即进行试验。
水泥混凝土的性能测试方法
水泥混凝土的性能测试方法一、引言水泥混凝土是建筑结构中常用的材料之一，其性能的好坏直接关系到建筑结构的安全可靠。
因此，对水泥混凝土的性能进行测试是必不可少的。
本文将从水泥混凝土的强度、抗渗性、耐久性、收缩性等多个方面，介绍水泥混凝土的性能测试方法。
二、水泥混凝土的强度测试1. 压缩强度测试（1）试验原理：将标准尺寸的水泥混凝土试件，放在压力机上进行逐渐增大的垂直压力负荷，测定其抗压强度。
（2）试验步骤：a. 制备试件，按照标准要求制备标准尺寸的水泥混凝土试件；b. 将试件放在压力机上，调整压力机的速度，逐渐增大压力负荷；c. 记录试件的抗压强度值。
2. 弯曲强度测试（1）试验原理：将标准尺寸的水泥混凝土试件，固定在支架上，施加逐渐增大的弯曲力，测定其弯曲强度。
（2）试验步骤：a. 制备试件，按照标准要求制备标准尺寸的水泥混凝土试件；b. 将试件放在支架上，并调整支架高度，使试件的中心与支架中心重合；c. 在试件两端施加逐渐增大的弯曲力，并记录试件的弯曲强度值。
三、水泥混凝土的抗渗性测试1. 水压试验（1）试验原理：将水泥混凝土试件放在水中，测定其吸水量，以此评估混凝土的抗渗性。
（2）试验步骤：a. 制备试件，按照标准要求制备标准尺寸的水泥混凝土试件；b. 将试件放在水中浸泡一定时间；c. 取出试件，测定其吸水量。
2. 水压渗透试验（1）试验原理：将水泥混凝土试件置于水压下，测定其渗透性。
（2）试验步骤：a. 制备试件，按照标准要求制备标准尺寸的水泥混凝土试件；b. 将试件放在水压下，测定其渗透量。
四、水泥混凝土的耐久性测试1. 冻融循环试验（1）试验原理：将水泥混凝土试件置于低温环境下，经过多次冻融循环后，测定其抗冻融性。
（2）试验步骤：a. 制备试件，按照标准要求制备标准尺寸的水泥混凝土试件；b. 将试件置于低温环境下进行冻融循环；c. 测定试件的抗冻融性。
2. 化学侵蚀试验（1）试验原理：将水泥混凝土试件置于化学介质中，测定其耐化学侵蚀性。
水泥混凝土强度检测方法

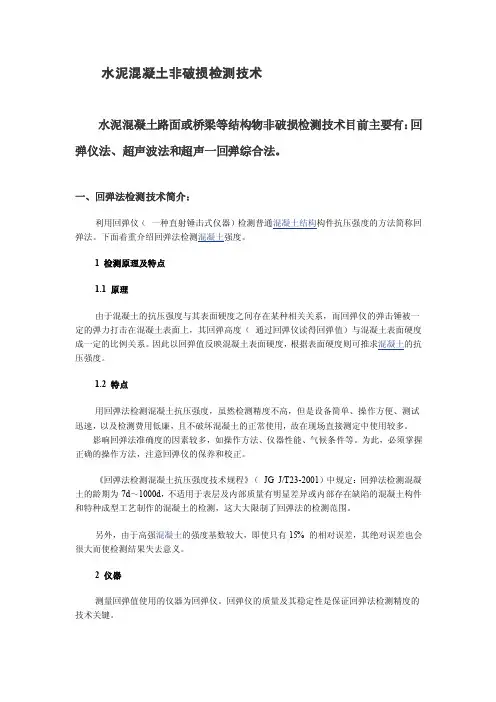

水泥混凝土非破损检测技术水泥混凝土路面或桥梁等结构物非破损检测技术目前主要有：回弹仪法、超声波法和超声一回弹综合法。
一、回弹法检测技术简介：利用回弹仪（一种直射锤击式仪器）检测普通混凝土结构构件抗压强度的方法简称回弹法。
下面着重介绍回弹法检测混凝土强度。
1 检测原理及特点1.1 原理由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。
因此以回弹值反映混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。
1.2 特点用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，以及检测费用低廉，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。
影响回弹法准确度的因素较多，如操作方法、仪器性能、气候条件等。
为此，必须掌握正确的操作方法，注意回弹仪的保养和校正。
《回弹法检测混凝土抗压强度技术规程》（JG J/T23-2001）中规定：回弹法检测混凝土的龄期为7d～1000d，不适用于表层及内部质量有明显差异或内部存在缺陷的混凝土构件和特种成型工艺制作的混凝土的检测，这大大限制了回弹法的检测范围。
另外，由于高强混凝土的强度基数较大，即使只有15% 的相对误差，其绝对误差也会很大而使检测结果失去意义。
2 仪器测量回弹值使用的仪器为回弹仪。
回弹仪的质量及其稳定性是保证回弹法检测精度的技术关键。
2.1 类型国内回弹仪的构造及零部件和装配质量必须符合《混凝土回弹仪》（JJG 817-93）的要求。
回弹仪按回弹冲击能量大小分为重型、中型和轻型。
普通混凝土抗压强度不大于C5 0 时，通常采用中型回弹仪；混凝土抗压强度不小于C60 时，宜采用重型回弹仪。
传统的回弹仪是通过直接读取回弹仪指针所在位置读数来测取数据的，为一直读式。
目前已有的新产品有自记式、带微型工控机的自动记录及处理数据等功能的回弹仪。
混泥土强度测试方法

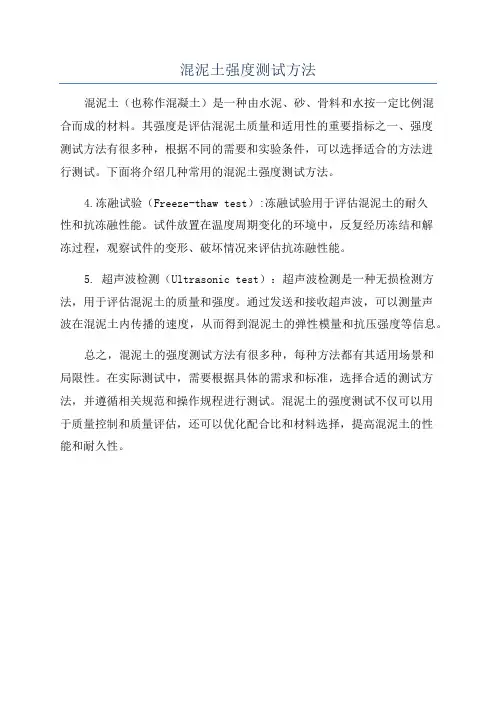

混泥土强度测试方法
混泥土（也称作混凝土）是一种由水泥、砂、骨料和水按一定比例混
合而成的材料。
其强度是评估混泥土质量和适用性的重要指标之一、强度
测试方法有很多种，根据不同的需要和实验条件，可以选择适合的方法进
行测试。
下面将介绍几种常用的混泥土强度测试方法。
4.冻融试验（Freeze-thaw test）:冻融试验用于评估混泥土的耐久
性和抗冻融性能。
试件放置在温度周期变化的环境中，反复经历冻结和解
冻过程，观察试件的变形、破坏情况来评估抗冻融性能。
5. 超声波检测（Ultrasonic test）：超声波检测是一种无损检测方法，用于评估混泥土的质量和强度。
通过发送和接收超声波，可以测量声
波在混泥土内传播的速度，从而得到混泥土的弹性模量和抗压强度等信息。
总之，混泥土的强度测试方法有很多种，每种方法都有其适用场景和
局限性。
在实际测试中，需要根据具体的需求和标准，选择合适的测试方法，并遵循相关规范和操作规程进行测试。
混泥土的强度测试不仅可以用
于质量控制和质量评估，还可以优化配合比和材料选择，提高混泥土的性
能和耐久性。
水泥混凝土的材料力学性能及测试方法
水泥混凝土的材料力学性能及测试方法水泥混凝土是一种常见的建筑材料，广泛应用于房屋、桥梁、道路等工程中。
在工程设计和施工过程中，对水泥混凝土的材料力学性能及测试方法的了解十分重要。
本文将探讨水泥混凝土的力学性能，包括抗压强度、抗拉强度、抗折强度以及其它相关测试方法。
首先，抗压强度是评价水泥混凝土强度的重要指标之一。
抗压强度是指水泥混凝土在受到外力作用下，能够承受的最大压应力。
通常以单位面积上所能承受的最大力值来表示。
测试水泥混凝土的抗压强度可以通过压力试验机进行。
这种试验方法是将标准的水泥混凝土试块放入试验机中，逐渐施加加载，直到试块破坏为止，通过读取试验机上的载荷和变形数据，计算出抗压强度。
其次，抗拉强度是另一个重要的力学性能指标。
与抗压强度不同，抗拉强度是指水泥混凝土在拉伸力作用下的强度。
测试水泥混凝土的抗拉强度可以采用拉力试验机。
试件通常为圆柱形或矩形，被拉伸时力作用方向与试件轴心平行。
通过对试件施加拉力，记录试验过程中的载荷和变形数据，计算出抗拉强度。
除了抗拉强度和抗压强度，抗折强度也是评价水泥混凝土力学性能的重要指标之一。
抗折强度是指水泥混凝土在弯曲作用下的抵抗能力。
测试水泥混凝土的抗折强度常采用梁挠试验方法。
在试验中，将水泥混凝土试件放在两个支座之间，施加力矩使其产生弯曲应变，通过测量试件挠度和载荷来计算抗折强度。
除了以上三个常见的力学性能指标，水泥混凝土还有一些其它相关的测试方法。
例如，水泥混凝土的疲劳性能测试可以用来评估其长期使用中的耐久性。
疲劳性能是指水泥混凝土在反复加载或应变下的抗疲劳能力。
测试方法包括轴向压疲劳试验、弯曲疲劳试验等。
此外，水泥混凝土的蠕变性能也是一个重要的测试指标。
蠕变是指材料在长时间内持续受力下产生的变形。
水泥混凝土在长期受气候环境影响和负载作用下，会产生一定的蠕变变形。
通过蠕变试验，可以评估水泥混凝土的长期变形能力。
综上所述，水泥混凝土的材料力学性能及测试方法对于工程设计和施工至关重要。
水泥混凝土试验方法
水泥混凝土试验方法水泥混凝土是建筑行业中常用的一种材料，广泛应用于土木工程、建筑结构、道路、桥梁等领域。
为了保证混凝土结构的质量和性能，需要进行试验方法的规范化。
本文将从试验前的准备工作到试验过程和结果的处理，详细介绍水泥混凝土试验方法。
一、试验前的准备工作在进行水泥混凝土试验之前，首先要进行试验前的准备工作。
试验前的准备工作包括材料的准备、实验室设备的校验和试验方案的制定等。
1. 材料的准备：按照标准要求，准备好所需的水泥、骨料、砂、水和外加剂等材料，并保证其质量符合要求。
同时，还需将试验模具、振动台和试验设备等准备妥当。
2. 实验室设备的校验：实验室设备包括试验机、天平、测量工具等。
在进行试验前，需要对实验室设备进行校验，确保其准确度和可靠性。
3. 试验方案的制定：根据试验要求和标准规定，制定出详细的试验方案，包括试样的制备方法、试验条件和试验步骤等。
试验方案应包括充分的试验内容和合理的试验顺序，以确保试验的准确性和有效性。
二、试验方法的选择和试样的制备针对不同的试验目的和要求，选择合适的试验方法和试样制备方法非常重要。
水泥混凝土试验方法主要包括强度试验、流动性试验、抗渗试验、收缩性试验等。
1. 强度试验：强度试验是评估混凝土抗压强度的主要方法。
常用的强度试验方法包括立方体压缩试验和圆柱体压缩试验。
试样的制备应按照标准规定的尺寸和要求进行，确保试样的质量和形状符合标准。
2. 流动性试验：流动性试验用于评估混凝土的流动性和可塑性。
常用的流动性试验方法包括扩展度试验和坍落度试验。
试样的制备应按照标准规定，保证试样的形状和大小符合要求。
3. 抗渗试验：抗渗试验用于评估混凝土的抗渗性能。
常用的抗渗试验方法包括水压试验和氯离子穿透试验。
试样的制备应按照标准要求，确保试样的尺寸和表面光滑度符合要求。
4. 收缩性试验：收缩性试验用于评估混凝土的收缩性能。
常用的收缩性试验方法包括干燥收缩试验和湿度收缩试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥混凝土强度的检测方法
1、水泥砼抗压强度
测定砼抗压强度是评定砼品质的主要指标。
目前，砼抗压强度试件以边长为150mm的正立方体为标准试件，砼强度以该试件标准养护到28天，按规定方法
测得的强度为准。
当砼抗压强度采用非标准试件时，其集料粒径要求及抗压强度尺寸换算系数如下：
集料粒径要求及抗压强度换算系数
集料最大粒径
试件尺寸（mm）尺寸换算系数
（mm）
30 100×100×100 0.95
40 150×150×150 1.00
60 200×200×200 1.05
砼立方体试件抗压强度计算：R=P/A
其中：R—砼抗压强度（MPa）P—极限荷载（N）A—受压面积（mm2）注：①以3个试件测值的算术平均值为测定值。
如任一个测值与中间值的差值超过中间值的15%，则取中间值为测定值；如有两个测值与中间值的差值均超过上述规定时，则该组试验结果无效。
②结果计算至0.1MPa。
③非标准试件的
抗压强度应乘以尺寸换算系数。
2、砼抗折（抗弯拉）强度
测定砼抗（抗弯拉）极限强度，是为了提供水泥砼路面设计参数，检查水泥砼路面施工品质和确定抗折弹性模量试验加荷标准。
水泥砼抗折强度是以150mm×150mm×550mm的梁形试件，在标准养护条件下，达到规定龄期后，在净跨450mm，双支点荷载作用下的弯拉破坏，并按规定的计算方法得到的强度值。
砼抗折强度计算：Rb=PL/bhª
其中：Rb—抗折强度（MPa）；P—极限荷载（N）；L—支座间距（L=450mm）；b—试件宽度（mm）；h—试件高度（mm）。
注：①如断面位于加荷点外侧，则该试件之结果无效；如两根试件无效，则该组结果作废。
断面位置在试件断块短边一侧的底面中轴线上量得。
②以3个试件测值的算术平均值为测定值。
如任一个测值与中间值的差值超过中间值的15%，则取中间值为测定值；如有两个测值与中间值的差值均超过上述规定时，则该组试验结果无效。
③结果计算至0.01MPa。
④采用100mm×100mm×400mm非标准试件时，所取得的抗折强度值应乘以尺寸换算系数0.85。
3、水泥砼芯样的钻取和强度检测方法
从水泥砼结构物中（如水泥砼路面板和砼灌注桩、柱等）钻取和检查芯样，
测定芯样的劈裂抗拉强度或拉压强度，作为评定结构的主要品质指标。
水泥砼路面强度的控制指标是弯拉或劈裂强度。
由于弯拉强度试件成型及试验过程比较麻烦，现多用劈裂强度来代替。
需要强调的一点是快速无破损方法与传统的钻芯试验方法比较，有其较大的优势，但不能代替钻芯的弯拉强度试验结
果，也不能代替试验室标准条件下的弯拉强度，不适用于作为仲裁试验或工程验收的最终依据。
（1）芯样的钻取：
a、钻取位置：在钻取前应考虑由于钻芯可能导致对结构的不利影响，应尽
可能避免在靠近砼构件的接缝或边缘处钻取，且基本上不应带有钢筋。
b、芯样尺寸：芯样直径应为砼所有集料最大粒径的3倍，一般为150±10mm，或100±10mm，对于路面工程，芯样长度应与路面厚度相等。
c、标记：钻出后的每个芯样应立即清楚地用油漆等到标上记号，并记录芯样在砼结构中的位置。
（2）芯样的检查：每个芯样应详细描述有关裂缝、接缝、分层、麻面或离析等不均匀性。
必要时应记录集料的最大粒径、形状及种类，粗细集料的比例与级配。
检查并记录存在的气孔，气孔的位置，尺寸与分布情况，必要时应拍下照片。
（3）芯样的测量：
a、平均直径dm，在芯样的中间及两个1/4处按垂直议方向测量三对数值确定芯样的平均直径dm，精确至1.0mm。
b、平均长度Lm，取芯样直径两端侧面测定钻取后芯样的长度及端面加工后的长度，其尺寸差应在0.25mm之内，取平均值作为试件平均长度Lm，精确至
1.0mm。
（4）试件的制作
a、抗压试验用的试件长度（端面加工后）不应少于直径的0.95倍，也不应大于直径的2.1倍。
b、试件两端平面应与它们轴线垂直，误差不应大于±1°，端面凹凸每100mm不超过0.05mm，承压线凹凸不应大于0.25mm。
必要时应磨平或用抹
顶等方法处理。
c、试验前试件应在20+2℃的水中浸泡40h，从水中取出后立即进行试
验。
（5）强度计算
a、抗压强度：Rc=P/A=4P/πDm 式中：Rc—砼芯样抗压强度（MPa）；
P—极限荷载（N）；A—受压面积（mm2）；Dm—芯样截面的平均直径（mm）。
b、劈裂强度：Ra=2P/πA=2P/πDm×Lm 式中：Ra—砼芯样劈裂抗拉强度（MPa）；P—极限荷载（N）；A—受压面积（mm2）；Dm—芯样截面的平均直径（mm）；Lm—芯样平均长度（mm）。
