基坑水平位移监测报告

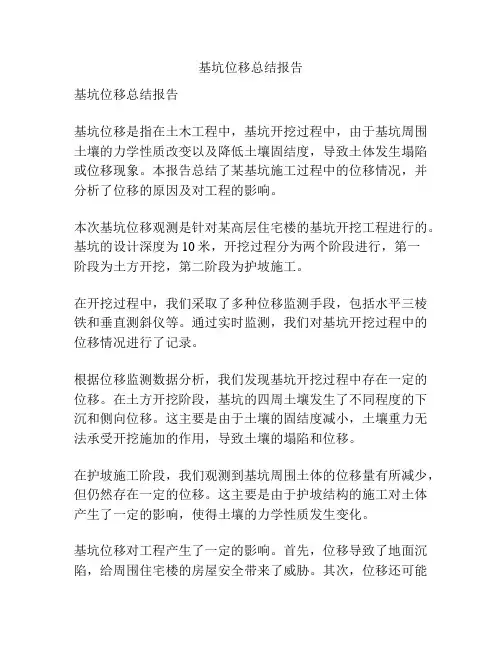

基坑位移总结报告
基坑位移总结报告基坑位移总结报告基坑位移是指在土木工程中，基坑开挖过程中，由于基坑周围土壤的力学性质改变以及降低土壤固结度，导致土体发生塌陷或位移现象。
本报告总结了某基坑施工过程中的位移情况，并分析了位移的原因及对工程的影响。
本次基坑位移观测是针对某高层住宅楼的基坑开挖工程进行的。
基坑的设计深度为10米，开挖过程分为两个阶段进行，第一阶段为土方开挖，第二阶段为护坡施工。
在开挖过程中，我们采取了多种位移监测手段，包括水平三棱铁和垂直测斜仪等。
通过实时监测，我们对基坑开挖过程中的位移情况进行了记录。
根据位移监测数据分析，我们发现基坑开挖过程中存在一定的位移。
在土方开挖阶段，基坑的四周土壤发生了不同程度的下沉和侧向位移。
这主要是由于土壤的固结度减小，土壤重力无法承受开挖施加的作用，导致土壤的塌陷和位移。
在护坡施工阶段，我们观测到基坑周围土体的位移量有所减少，但仍然存在一定的位移。
这主要是由于护坡结构的施工对土体产生了一定的影响，使得土壤的力学性质发生变化。
基坑位移对工程产生了一定的影响。
首先，位移导致了地面沉陷，给周围住宅楼的房屋安全带来了威胁。
其次，位移还可能对地下管道和电缆等地下设施造成破坏。
最后，位移还会影响施工工序的进行，延长工期并增加施工难度。
为了减小基坑位移对工程的影响，我们采取了一些措施。
首先，我们通过加固基坑周围土体的方式增加土体的稳定性，减少位移的可能性。
其次，我们对周围的住宅楼进行了加固处理，增加了房屋的抗震能力。
最后，我们对地下管道和电缆等地下设施进行了保护，确保其不受位移的影响。
综上所述，基坑位移是在基坑施工过程中常见的现象，需要进行监测和控制。
通过对位移的观测和分析，我们可以采取相应的措施减小位移对工程的影响。
在今后的工程施工中，我们将进一步提高基坑开挖施工的安全性和稳定性，避免位移带来的不良影响。
基坑监测阶段性报告
＊＊＊基坑水平位移监测(阶段性）监测报告编制人:负责人:审核人：＊*＊有限公司二零一四年六月十八日阶段性报告（2014年5月11日～2014年6月17日）一、监测依据1、《建筑基坑工程监测技术规范》GB50497—2009；2、《建筑深基坑工程施工安全技术规范》（JGJ311-2013）；3、《建筑地基基础设计规范》GB50007-2011；4、《新疆建筑基坑土钉支护统一规定》XJJ038-2008；5、《工程测量规范》GB50026-2007;6、《建筑基坑支护技术规程》JGJ120-2012。
二、监测内容根据基坑的实际情况及设计要求，基坑的监测内容为基坑坡顶水平位移。
三、坡顶水平位移监测方法1、该项目采用独立坐标系统，基准点及坡顶水平位移基点观测采用极坐标法施测。
使用科力达KTS—442Rlc全站仪进行监测，主要性能指标：1＂，2+2ppm.2、极坐标法是利用数学中的极坐标原理，以两个已知点为坐标轴，以其中一个点为极点建立极坐标系，测定观测点到极点的距离，测定观测点与极点连线和两个已知点连线的夹角的方法。
四、监测警戒值监测项目警戒值五、监测阶段性报告1、从5月11日至5月15日分别对基坑东侧、南侧、西侧底部浇筑支撑墩（历时5天)，基坑东侧、南侧、西侧均出现渗水现象，基坑边坡水平位移的变化比较稳定。
东侧水平位移最大值为1＃监测点：9。
60mm，平均为1.92mm/d;南侧水平位移最大值为10#监测点：2。
30mm，平均为0。
46mm/d；西侧水平位移最大值为18＃监测点：0。
60mm,平均为0。
12mm/d.2、从5月16日至5月18日车库地基平整阶段（历时3天），基坑水平位移变化不大，基坑趋于稳定.东侧水平位移最大值为1＃监测点:2。
90mm,平均为0。
97mm/d；南侧水平位移最大值为10＃监测点：1.90mm，平均为0.63mm/d；西侧水平位移最大值为18＃监测点:0.80mm，平均为0.27mm/d.3、从5月19日至6月1日车库防水、筏板工程(历时14天），基坑水平位移变化不大，基坑趋于稳定。
基坑工程监测最终报告
报告编号：2014*F00240B001Z0000监测报告工程名称：昆明市严家地城中村改造回迁区A2-A5地块（基坑第三方监测）[第一期至第六十一期]（合同编号：HT-F-2012-011）委托单位：云南昆铁房地产开发经营有限责任公司委托单位地址：昆明市官渡区北京路建设大厦7楼云南瑞博检测技术股份有限公司（公章）注意事项1．报告无“检测报告专用章”、“CMA”计量认证章及“骑缝章”无效。
2．报告无编制、审核、批准人签字无效。
3．未经我公司书面批准，不得复制报告，复制报告未重新加盖“检测报告专用章”无效。
4．报告涂改无效。
5．对本报告检验结果若有异议，应在报告收到之日起十五日之内向我公司提出，逾期不予受理。
6．单位联系方式：地址：昆明市经济技术开发区信息产业基地拓翔路189号聚金盛科标准厂房5栋电话：400-017-1895传真：400-017-1895转801电子邮件：******************目录一、签字页 (1)二、工程概况 (1)三、监测目的和依据 (1)（一）监测目的 (1)（二）监测依据 (1)四、监测项目 (1)五、监测设备 (2)六、监测方法 (2)七、监测期及频率 (4)八、监测报警 (5)九、监测数据分析、结论及建议 (5)十、附件 (23)（一）监测数量统计表........................................... 错误!未定义书签。
（二）其他..................................................... 错误!未定义书签。
监测报告报告编号：2014*F0024B001Z0000一、签字页监测报告Monitoring Report监测人：Monitoring By报告编制人：Report By审核人：Checked By批准人：Approved By云南瑞博检测技术股份有限公司签发日期：年月日二、工程概况工程名称：昆铁盛和家苑住宅小区“深基坑支护施工变形监测”服务项目工程地点：昆明市官渡区东三环与昆石路相交处朱家村立交桥东侧建设单位：云南昆铁房地产开发经营有限责任公司施工单位：中国中铁八局监理单位：云南青山建设监理咨询有限责任公司昆铁盛和家苑住宅小区深基坑支护施工变形监测工程项目位于昆明市东三环与昆石路相交的朱家村立交桥东侧昆明铁路局原昆东车辆段厂区，拟建地下室为复式停车场，基坑周长932.0m，基坑开挖约5.5-10.8米左右；部分剖面采用桩锚加喷锚支护，旋喷桩止水，部分剖面采用放坡加土钉墙支护；基坑东侧及北侧临近（建）构筑物、既有边坡和挡墙，支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响很严重，该段基坑安全等级为一级，其他地段基坑安全等级为二级，目前基坑（1-1剖面至7-7剖面护壁桩打桩完毕），7-7剖面冠梁浇筑完成，部分剖面基坑开挖深度为3米左右。

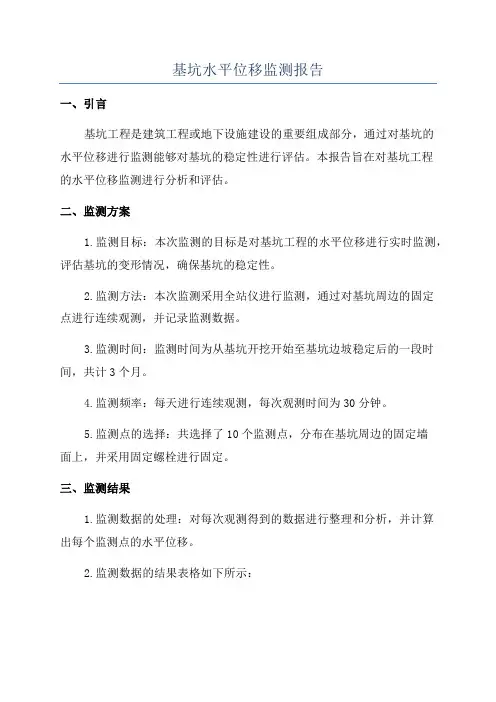

基坑水平位移监测报告
基坑水平位移监测报告一、引言基坑工程是建筑工程或地下设施建设的重要组成部分，通过对基坑的水平位移进行监测能够对基坑的稳定性进行评估。
本报告旨在对基坑工程的水平位移监测进行分析和评估。
二、监测方案1.监测目标：本次监测的目标是对基坑工程的水平位移进行实时监测，评估基坑的变形情况，确保基坑的稳定性。
2.监测方法：本次监测采用全站仪进行监测，通过对基坑周边的固定点进行连续观测，并记录监测数据。
3.监测时间：监测时间为从基坑开挖开始至基坑边坡稳定后的一段时间，共计3个月。
4.监测频率：每天进行连续观测，每次观测时间为30分钟。
5.监测点的选择：共选择了10个监测点，分布在基坑周边的固定墙面上，并采用固定螺栓进行固定。
三、监测结果1.监测数据的处理：对每次观测得到的数据进行整理和分析，并计算出每个监测点的水平位移。
2.监测数据的结果表格如下所示：监测点编号，监测日期，初始水平位移（mm），第1次观测水平位移（mm），第2次观测水平位移（mm），…… ，第90次观测水平位移（mm）-----------，----------，-------------------，----------------------，----------------------，-----，-----------------------1，2024.1.1，0，2，4，……，82，2024.1.1，0，1，3，……，7……，……，……，……，……，……，……10，2024.1.1，0，3，5，……，9（插入监测结果图）四、分析与评估1.初始水平位移分析：通过对初始水平位移数据进行分析，可以发现在基坑开挖之前，各个监测点的水平位移均为0，说明基坑围护结构的初期稳定性良好。
2.观测水平位移变化分析：通过对观测水平位移数据的变化进行分析，可以发现水平位移在观测期间呈逐渐增加的趋势，但增加速度逐渐减缓。
这说明基坑在开挖过程中发生了一定的变形，但整体变形趋于稳定。

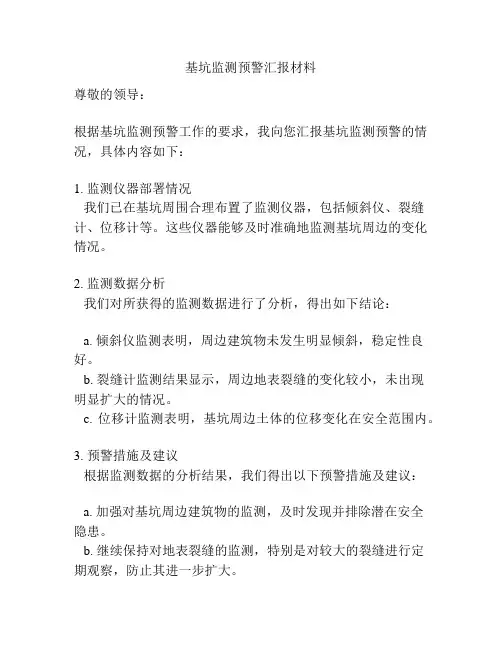

基坑监测预警汇报材料
基坑监测预警汇报材料
尊敬的领导：
根据基坑监测预警工作的要求，我向您汇报基坑监测预警的情况，具体内容如下：
1. 监测仪器部署情况
我们已在基坑周围合理布置了监测仪器，包括倾斜仪、裂缝计、位移计等。
这些仪器能够及时准确地监测基坑周边的变化情况。
2. 监测数据分析
我们对所获得的监测数据进行了分析，得出如下结论：
a. 倾斜仪监测表明，周边建筑物未发生明显倾斜，稳定性良好。
b. 裂缝计监测结果显示，周边地表裂缝的变化较小，未出现
明显扩大的情况。
c. 位移计监测表明，基坑周边土体的位移变化在安全范围内。
3. 预警措施及建议
根据监测数据的分析结果，我们得出以下预警措施及建议：
a. 加强对基坑周边建筑物的监测，及时发现并排除潜在安全
隐患。
b. 继续保持对地表裂缝的监测，特别是对较大的裂缝进行定
期观察，防止其进一步扩大。
c. 对于土体位移的变化，要加强基坑周边的加固工作，确保
周边土体的稳定性。
4. 预警效果评估
我们将定期对基坑监测预警工作进行评估，以评估预警措施
的有效性，并及时调整预警方案。
5. 后续工作安排
下一步，我们将持续关注基坑周边的变化情况，定期进行监测，及时向您汇报基坑的安全状况，并根据情况提出进一步的预警措施。
以上就是基坑监测预警的汇报材料，如有疑问，请您及时指导。
谢谢！
此致
礼敬！
XXX。
基坑监测报告
报告编号：第页共页受控编号：工程质量检测报告工程名称：检测代码及项目：检测单位名称委托单位：建设单位：勘察单位：设计单位：施工单位：监理单位：检测单位：声明1、本报告无检验检测报告专用章及其骑缝章无效；2、本报告无检测、审核、批准人签名无效；3、本报告涂改、增删无效；4、报告复印页数不全、未加盖检验检测报告专用章无效；5、对本报告若有异议，应于收到报告之日起十五日内向本检测单位提出。
检测单位资质证书编号：检测单位地址：邮政编码：电话：目录1工程概况 (4)2监测概述 (4)3监测结果 (7)4监测结论 (7)附表1支护结构顶部水平位移观测成果表 (8)附表2支护结构顶部竖向位移观测成果表 (9)附表3周边建筑物沉降观测成果表 (10)附表4锚索内力监测成果表 (11)附表5水位观测成果表 (12)附表6深层水平位移监测成果表 (13)附图1支护结构顶部位移监测点时间-累计位移值关系曲线图16附图2基准点及监测点平面位置示意图 (17)附图3现场检测影像资料（注1、项目大门照片；2、现场各监测内容监测照片） (17)附件工程质量现场检测见证确认表报告编号: 第页共页1工程概况1.1工程名称：建设地点：基坑深度、面积：支护形式：基坑支护侧壁安全等级：周边环境描述：工程形象进度：2监测概述2.1监测目的、方法及精度2.1.1监测目的在基坑施工过程中，只有对基坑支护结构、基坑周围的土体和相邻的构筑物进行全面、系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以确保工程的顺利进行，在出现异常情况时及时反馈，并采取必要的工程应急措施，甚至调整施工工艺或修改设计参数。
基坑监测的目的如下：1）检验设计所采取的各种假设和参数的正确性，指导基坑开挖和支护结构的施工。
2）确保基坑支护结构和相邻建筑物的安全。
3）积累工程经验，为提高基坑工程的设计和施工的整体水平提供依据。
2.1.2监测方法及精度1）支护结构水平位移观测方法及精度采用全站仪，按自由测站法或极坐标法对埋设于基坑支护结构上的水平位移标志进行观测，每次观测所得的各个观测点坐标与基坑开挖前进行的初始观测相比较，所得的坐标差即为该观测点在本观测周期内的累计位移值。
某基坑监测成果报告【范本模板】
目录第一章工程概况 (1)1.1工程概况 (1)第二章监测依据及内容 (1)2。
1 .......................................................................................................................................... 监测目的12.2监测的依据 (2)2。
3监测内容 (2)第三章控制点的布设 (2)3.1监测控制网的布设 (3)3.2控制测量 (3)第四章监测点的布设及监测 (4)4。
1围护墙体深层位移监测孔（即测斜孔）的布设及监测 (4)4.2周边道路沉降监测点的布设及监测 (6)4.3地下水位监测点的布设及监测 (7)4.4周边地表沉降监测点的布设及监测 (8)4.5围护墙顶水平位移、垂直位移监测点的布设及监测 (8)4.6周边建筑物沉降监测点的布设及监测 (9)4.7锚索内力监测点的布设及监测 (10)4。
8裂缝监测点的布设及监测 (11)第五章仪器设备及技术措施 (11)5。
1仪器设备 (11)5.2监测精度 (12)5.3质量保证措施 (12)第六章监测成果 (12)6.1工作进程及完成工作量 (12)6.2报警值及监测频率 (13)第七章监测成果表 (14)7.1周边道路沉降监测 (14)7.2围护墙体深层位移监测 (15)7。
3地下水位监测 (17)7。
4周边地表沉降监测 (17)7.5围护墙顶水平位移、垂直位移监测 (20)7.6周边建筑物沉降监测 (21)7。
6锚索内力监测 (22)7。
8裂缝监测 (24)第八章结论 (25)第一章工程概况1。
1工程概况本工程为郑州市郑东新区CBD9号公共停车场暨行政服务大厅工程，位于郑州市郑东新区商务外环路东、九如路南。
建筑占地面积1201。
90㎡，总建筑面积为8765.65㎡,地下两层，地上两层，建筑高度为12。
基坑监测情况汇报
基坑监测情况汇报近期，我公司在某地进行了基坑监测工作，并对监测情况进行了详细的记录和分析。
以下是对监测情况的汇报：一、监测范围。
本次监测范围包括基坑周边建筑物、地下管线、地表沉降情况等，涵盖了基坑工程施工可能影响到的各项因素。
二、监测手段。
我们采用了多种监测手段，包括测量仪器的安装、遥感技术的应用以及实地调查等方式，确保了监测数据的全面性和准确性。
三、监测数据分析。
经过对监测数据的分析，我们发现在基坑周边建筑物的监测中，部分建筑出现了轻微的位移情况，但未达到警戒值。
地下管线的监测显示，管线受到了一定程度的变形，但未出现破裂和泄露情况。
地表沉降监测显示，基坑周边地表出现了一定程度的下沉，但未影响周边道路和建筑物的安全。
四、监测结果评估。
根据监测结果，我们对基坑工程的影响进行了评估。
在建筑物位移方面，我们将加强对周边建筑物的监测，并采取相应的支护措施，以确保建筑物的安全。
对于地下管线的变形情况，我们将进行进一步的监测和评估，并在必要时进行修复和加固。
针对地表沉降情况，我们将加强对周边道路和建筑物的巡检，确保其安全使用。
五、监测工作总结。
本次基坑监测工作取得了一定的成果，但也发现了一些问题和隐患。
我们将进一步加强对监测数据的分析和评估，及时采取相应的措施，确保基坑工程施工过程中的安全和稳定。
六、后续工作安排。
针对本次监测中发现的问题和隐患，我们将制定具体的后续工作方案，并加强与相关部门的沟通和协调，确保基坑工程的顺利施工和周边环境的安全稳定。
在未来的监测工作中，我们将继续努力，不断提升监测技术水平，为基坑工程的安全施工和周边环境的安全稳定做出更大的贡献。
以上是对本次基坑监测情况的汇报，如有任何问题和建议，请及时与我们联系。
感谢您的关注和支持！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基坑变形
监测报告
工程名称：
建设项目
一期基坑工程基坑变形监测报告现场监测人员：
jjjjjj
二OO九年三月十八日
j
目录
一、工程概况 (4)
二、监测依据 (4)
三、监测项目与点位布置 (4)
5
5
5
6
8
9
17
25
26
5、测斜曲线图 (52)
6、侧向变形累计最大位移点位移～时间关系曲线图 (61)
7、地下水水位测试结果汇总表 (62)
8、总部经济区水位随时间变化图 (73)
9、监测点位平面布置图 (74)
一、工程概况
位于开创大道西南侧、揽月路以西一带，地处科学城中心区东部，西面毗邻初具规模的综合研发孵化中心，总建筑面积约34万平方米。
该项目基坑安全等级为二级，按设计及规范要求并结合本项目的具体情况，本项目设置如下监测项目：
5、科学城总部经济区工程基坑支护监测点布置图。
三、监测项目与点位布置
1、基坑支护结构水平位移观测：
按设计要求，共布设31个监测点，编号为W1～W31，详见观基坑监测点布置图。
2、支护结构及土体侧向变形监测：
按设计要求，共布设27个监测点，编号为K1～K27，其中K2、K10、K15和K22为土体侧向变形监测点，详见基坑监测点布置图。
3、地下水位监测：
按设计要求，共布设19个监测点，编号为SW1～SW19，详见基坑监测点布置图。
3、地下水位监测采用钢尺水位计测得地下水位与管顶的距离，根据管顶高程即可计算地下水位的高程。
将到开挖过程中地下水位与基坑开挖前地下水位高程进行比较，得到开挖过程中基坑周边地下水位的变化情况。
五、允许值及报警值
根据基坑支护设计要求，并结合工程实践经验，对该工程监测项目提出以下警戒
值；
1、基坑支护桩顶部水平位移报警值为50mm，每天发展不超过3mm。
2、基坑支护桩及土体测斜报警值为50mm，或每天发展不超过3mm。
3、基坑外地下水位：基坑开挖引起坑外水位下降不得超过2m，警戒值为1.6m或每天连续发展不得超过0.5m。
1
SW17 2、支护结构及土体侧向变形监测
自2008年1月7日进行第一次观测，至2008年12月2日进行最后一次观测，在此期间共进行46次测斜观测。
现从以下三个方面对各测点测试成果予以分析：累计位移最大点的位移（表12～表38），主要测斜曲线(图2～图10),累计最大位移点位移与时间变化情况(图11)。
各测孔在整个基坑开挖中未出现突变，不同深度处累计最大位移均未达到报警值。
3、地下水位监测
自2008年1月4日进行第一次观测，至2008年12月2日进行最后一次观测，在此期间共进行47次水位观测。
各测孔的水位在整个基坑开挖中处在地面下1m到7m 左右，地下水水位测试结果见表39至表48，各测孔水位变化比较稳定。
七、结论
1
SW17
2
（1）整个基坑开挖及地下室施工的整个监测过程中，测斜管均未出现突变，施工现场未出现明显塌方、滑移等异常情况。
测试过程中，绝大部分测斜管的最大位移点的变化速率一般都小于1.00mm/d，均未达到报警值。
（2）从侧向位移的总体变化趋势看，基坑的侧向位移逐渐收敛，基坑开挖到底时趋于稳定；测试反映的位移变化速率总趋势逐渐减小，位移变化速率大都都小于
0.5mm/d；其中测点K7侧向变化最大，侧向最大累计位移13.24mm，均未达到报警值。
（3）从支护结构及土体侧向位移监测数据分析可以看出，在基坑开挖及地下室施工过程中，基坑状态稳定。
3、地下水位监测
地下水位变化比较平缓，对基坑及周围环境的影响很小，基坑状态稳定。
八、附图表
1、基坑监测点水平位移成果表(表1～表7)；
2、基坑监测点水平位移变化速率成果表(表8～表11)；
3、基坑监测点水平位移位移～时间关系曲线图(图1)；
科学城总部经济区工程基坑监测点水平位移成果表（一）
表1
表3
科学城总部经济区工程基坑监测点水平位移变化速率成果表(一)
测斜孔k1累计位移最大点的位移成果表
表12
表13
表16
测斜孔k6累计位移最大点的位移成果表
表17。
