（1）基点及测点的布置及埋设方法： ① 首先在基坑两端不动位置处构筑观测墩，设置基点A、 B，并经常检查是否有移动。 ② 在基坑边AB方向上有代表性的的位置设置测点。测点 也可布置在支护结构混凝土圈梁上，用铝钉或膨胀螺钉做 标记。测点间距8~15m，根据具体情况确定是等距或非等 距。 ③ 对于有支撑的地下连续墙或大直径灌注桩类的维护结 构，通常基坑角点的水平位移较小，这时可在基坑角点部 设置临时基点C、D，在每个工况内可以用临时基点监测， 变换工况时用基点A、B测量临时基点C、D的水平位移， 再用此结果对各测点的水平位移值进行校正。
（3）沉降管和沉降环的埋设： 用钻机在预定位置钻孔，孔底标高略低于欲测量土层的标 高，取出的土分层堆放。提起管套30~40cm，将导管插入钻 孔中，引导管可逐节连接至略深于预定的最深监测点深度，然 后，在引导管与孔壁间用膨胀黏土球填充并捣实至最低的沉降 环位置，另用一只铝制开口送筒装上沉降环，套在导管上，沿 导管送至预埋位置，再用直径50mm的硬质塑料管将沉降环推 出并轻轻压入土中，使沉降环的弹性爪牢固嵌入土中，提起套 管至待埋沉降环以上30~40厘米，往钻孔内回填该层土做的土 球（直径不大于3cm）至另一沉降环埋设标高处，重复以上步 骤埋设。埋设完成后，固定孔口，做好孔口的保护装置，并测 量孔口标高和磁性沉降环的初始标高。
6.2.1 沉降监测
1.仪器与范围：沉降监测主要采用精密水准 测量，监测的范围宜从基坑边线起到开挖 深度约2~3倍的距离。水准仪可用N3精密 水准仪或S1精密水准仪。
基坑工程施工监测
监测项目
支护结构水平位移 周围建筑物、地下管线变形
地下水位
桩、墙内力 锚杆拉力 支撑轴力 立柱变形 土体分层竖向位移 支护结构界面上侧向压力
注：1.破坏后果系指支护结构破坏、土体失稳或过大变形对基坑周边环境和地下 结构施工 影响程度 2.有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行确定； 3.应测；宜测；可测。
基坑每开挖其深度的1/51/4，测读23次或12次/周； 在每道内支撑(或锚杆)施工间隔的时间内，测读23次 或12次/周； 开挖到设计深度到浇筑完结构底板， 34次/周； 浇筑完结构底板到全部支撑拆除，12次/周。
五、预警值的确定依据
(1)现行的相关规范、规程； (2)设计计算预估值； (3)各保护对象的主管部门提出的要求； (4)经验类比、专家会议。
基坑工程施工监测
一、基坑监测的目的
检验设计计算理论、模型和参数的正确性； 及时反馈，指导基坑开挖和支护结构的施工； 确保基坑支护结构和相邻建筑物的安全；
为提高基坑工程设计和施工水平积累工程经验。
二、监测的内容 及方法
序号 (一) 1 监测对象 围护结构 围护桩墙 (1)桩墙顶水平位移 桩墙顶沉降 (2)桩墙深层挠曲 (3)桩墙内力 (4)桩墙上水土压力 水压力 2 3 4 5 水平支撑 圈梁、围檩 立柱 坑底土层 支撑轴力（混凝土） 支撑轴力（钢支撑） (1)内力 (2)水平位移 经纬仪 水准仪 测斜仪 钢筋应力计、频率仪 土压力盒、频率仪 孔隙水压力计、频率仪 钢筋应力计或应变计、频率仪或应变仪钢筋 应变计或应变片、频率仪或应变仪 钢筋应力计或应变计、频率仪或应变仪经纬 仪 监测项目 监测元件与仪器
基坑监测方案资料
基坑监测方案资料一、项目背景本项目是位于某市中心的一座高层建筑项目，地理位置重要，周边有多个地铁线路和交通干道。
由于项目所在地地质条件复杂，存在一定的地质灾害风险，因此需要进行基坑监测，确保施工过程中的安全性和稳定性。
二、监测目的1. 监测基坑开挖过程中的变形情况，及时发现和预警可能存在的地质灾害风险，确保施工安全。
2. 监测基坑周边建筑物和地下管线的变形情况，保障周边环境的稳定和安全。
3. 收集监测数据，为后续工程设计和施工提供参考依据。
三、监测内容1. 基坑开挖前的地质勘察和预测分析，确定监测点位和监测方案。
2. 基坑开挖期间的地表沉降监测，包括水平位移和垂直位移的测量。
3. 基坑周边建筑物和地下管线的变形监测，包括裂缝的观测和测量。
4. 基坑周边地下水位和地下水位变化的监测。
5. 基坑开挖期间的地下水位降低对周边建筑物和地下管线的影响评估。
四、监测方法和仪器设备1. 地表沉降监测：采用全站仪进行测量，每隔一定时间进行测量，记录水平位移和垂直位移的变化情况。
2. 建筑物和地下管线变形监测：采用裂缝计和位移计进行观测和测量，每隔一定时间进行测量，记录变形情况。
3. 地下水位监测：在基坑周边设置水位监测井，每隔一定时间进行水位测量，记录地下水位的变化情况。
五、监测频率和数据处理1. 地表沉降监测：每周进行一次测量，连续监测至基坑开挖完毕。
2. 建筑物和地下管线变形监测：每隔两周进行一次观测和测量，连续监测至基坑开挖完毕。
3. 地下水位监测：每天进行一次水位测量，连续监测至基坑开挖完毕。
4. 监测数据采用数字化记录，通过专业软件进行数据处理和分析，生成监测报告。
六、监测报告和应对措施1. 监测报告应包括监测数据的详细记录和分析，对可能存在的地质灾害风险进行评估，并提出相应的应对措施。
2. 如发现基坑开挖过程中出现异常情况或预警信号，应及时采取相应的措施，如加固基坑边坡、增加支护措施等，确保施工安全。

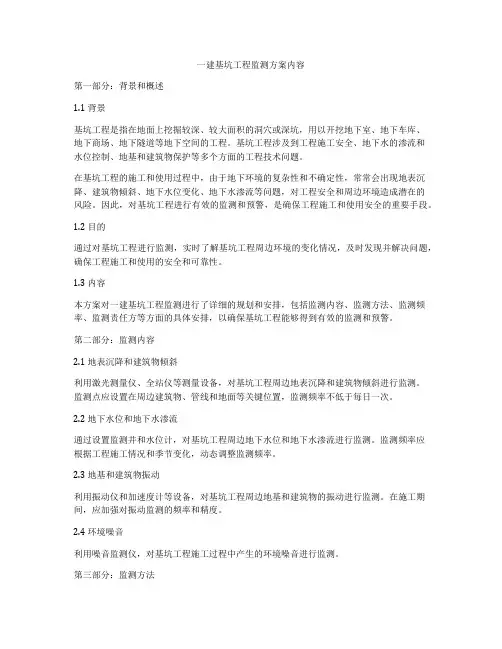

一建基坑工程监测方案内容
一建基坑工程监测方案内容第一部分：背景和概述1.1 背景基坑工程是指在地面上挖掘较深、较大面积的洞穴或深坑，用以开挖地下室、地下车库、地下商场、地下隧道等地下空间的工程。
基坑工程涉及到工程施工安全、地下水的渗流和水位控制、地基和建筑物保护等多个方面的工程技术问题。
在基坑工程的施工和使用过程中，由于地下环境的复杂性和不确定性，常常会出现地表沉降、建筑物倾斜、地下水位变化、地下水渗流等问题，对工程安全和周边环境造成潜在的风险。
因此，对基坑工程进行有效的监测和预警，是确保工程施工和使用安全的重要手段。
1.2 目的通过对基坑工程进行监测，实时了解基坑工程周边环境的变化情况，及时发现并解决问题，确保工程施工和使用的安全和可靠性。
1.3 内容本方案对一建基坑工程监测进行了详细的规划和安排，包括监测内容、监测方法、监测频率、监测责任方等方面的具体安排，以确保基坑工程能够得到有效的监测和预警。
第二部分：监测内容2.1 地表沉降和建筑物倾斜利用激光测量仪、全站仪等测量设备，对基坑工程周边地表沉降和建筑物倾斜进行监测。
监测点应设置在周边建筑物、管线和地面等关键位置，监测频率不低于每日一次。
2.2 地下水位和地下水渗流通过设置监测井和水位计，对基坑工程周边地下水位和地下水渗流进行监测。
监测频率应根据工程施工情况和季节变化，动态调整监测频率。
2.3 地基和建筑物振动利用振动仪和加速度计等设备，对基坑工程周边地基和建筑物的振动进行监测。
在施工期间，应加强对振动监测的频率和精度。
2.4 环境噪音利用噪音监测仪，对基坑工程施工过程中产生的环境噪音进行监测。
第三部分：监测方法3.1 自动监测和手动监测相结合采用自动监测设备，对地表沉降、建筑物倾斜、地下水位等参数进行实时监测；同时设置手动监测点，由专业人员定期进行监测。
3.2 数据采集和传输监测设备应能够实现数据的自动采集和传输，监测数据应及时上传至监测中心，并能够进行实时分析和处理。
基坑施工监测项目内容
基坑施工监测项目内容1、基坑的监测应根据工程特点、监测项目控制值、当地施工经验等确定监测预警等级和预警标准。
支护结构监测项目控制值应根据工程监测等级、支护结构特点及设计计算结果等进行确定。
周边环境监测项目控制值应根据环境对象的类型与特点、结构形式、变形特征、已有变形、正常使用条件及国家现行有关标准的规定，并结合环境对象的重要性、易损性及相关单位的要求等进行确定。
对重要的、特殊的或风险等级较高的环境对象的监测项目控制值，应在现状调查与监测的基础上，通过分析计算或专项评估加以确定。
基坑工程监测项目见下表。
表基坑工程监测项目2、当开挖基坑为以下情况时，需实施基坑监测：①基坑设计安全等级为一、二级的基坑。
②开挖深度大于或等于5m的下列基坑：土质基坑、极软岩基坑、破碎的软岩基坑、极破碎的岩体基坑；上部为土体，下部为极软岩、破碎的软岩、极破碎的岩体构成的土岩组合基坑。
③开挖深度小于5m但现场地质情况和周围环境较复杂的基坑。
3、基坑工程施工前，由建设方委托具备相应资质的第三方对基坑工程实施现场监测。
监测单位编制监测方案，并经建设方、设计方等认可，必要时与基坑周边环境涉及的有关管理单位协商一致后方可实施。
4、基坑工程监测范围根据基坑设计深度、地质条件、周边环境情况以及支护结构类型、施工工法等综合确定；采用施工降水时，需考虑降水及地面沉降的影响范围；采用爆破开挖时，爆破振动的监测范围应根据《爆破安全规程》GB 6722—2014(经2016 年修订)的相关规定结合工程实际情况，通过爆破试验确定。
5、现场监测对象包括：支护结构；基坑及周围岩土体；地下水；周边环境中的被保护对象(包括周边建筑、管线、轨道交通、铁路及重要的道路等);其他应监测的对象等。
6、基坑变形监测周期应根据施工进程确定；当开挖速度或降水速度加快引起变形速率增大时，应增加观测次数；当变形量接近预警值或有事故征兆时，应持续观测。
7、当下列基坑工程的监测变形量接近预警值时，需进行专项论证：①邻近重要建筑、设施、管线等破坏后果很严重的基坑工程。
基坑工程施工安全监测要点模版
基坑工程施工安全监测要点模版一、工程概况1.工程名称：2.工程地点：3.工程施工单位：4.工程监理单位：5.工程监测单位：二、监测目的本次监测的目的是为了及时发现和预防基坑工程施工过程中可能发生的安全风险和问题，确保施工过程安全可靠。
三、监测内容1.地质环境监测：要对基坑工程周边的地质环境进行监测，包括土质水位、地下水位等。
2.基坑支护结构监测：对基坑支护结构的稳定性进行监测，包括支护材料的使用情况、支护结构的变形情况等。
3.承载力监测：对基坑地基的承载力进行监测，确保工程安全可靠。
4.应力监测：对基坑支护结构和周边地区的应力变化进行监测，及时发现问题并采取措施处理。
5.环境监测：对基坑工程周边环境的影响进行监测，包括噪音、振动、空气质量等。
6.施工过程监测：对基坑施工过程中的各项安全措施进行监测，包括施工人员佩戴安全帽、使用安全绳索等。
四、监测方法1.地质环境监测：采用土壤采样和水位监测仪等设备进行监测。
2.基坑支护结构监测：采用测量仪器对支护结构变形进行监测。
3.承载力监测：采用承载力试验仪器对地基的承载力进行监测。
4.应力监测：采用应变计等设备对应力的变化进行监测。
5.环境监测：采用噪音计、振动计、空气质量监测仪等设备对环境指标进行监测。
6.施工过程监测：采用摄像头等设备对施工现场进行监测。
五、监测频率和记录1.监测频率：对于基坑工程施工安全监测，应根据具体施工情况确定监测频率，对于施工过程中可能出现的高风险工序应加强监测。
2.记录方法：监测过程中应及时记录监测数据和观测情况，包括监测设备的型号、监测时间、监测数据等，并进行详细的文字描述。
六、数据分析和处理1.数据分析：监测数据的分析应结合基坑工程的施工计划和相关标准进行，对异常数据和超标数据及时分析判断可能的原因。
2.处理方法：对于发现的安全隐患和问题，应及时采取相应的措施进行处理，并记录处理过程和结果。
七、监测报告监测报告应包括以下内容：1.工程概况：对基坑工程的施工情况进行描述。
基坑监测数据分析材料
基坑监测数据分析一、沉降数据①根据基坑开挖过程中的影响挨次，接近基坑的影响程度大于远离基坑的,接近基坑的土一般为回填土，若要真实反应基坑变形对地表的影响，则需测点进入原状土层20∙30cm0（接近基坑的回填土要求压密夯实）。
②若远离基坑的测点大于接近基坑的测点，则考虑是由于施工机械的碾压。
二、测斜与轴力①测斜数据若往坑内位移，说明基坑外侧主动土压力过大。
若要保持土压力零点弯矩为零；则支撑轴力变大。
若往坑外位移，则轴力相应减小。
②支撑轴力变大缘由：坑边堆载，增加了基坑周边的活荷载，从某种程度上说相当于增加了坑外主动土压力；此时坑内被动土压力不变，若要保持土压力零点弯矩为零，则轴力变大。
未预留反压土，相当于被动土压力减小，若要保持弯矩为零，则轴力变大。
未准时架设支撑，若已开挖到支撑标高处而未准时架设钢支撑，为保持弯矩为零，则支撑轴力变大。
（土压力零点位于开挖面以下，通过设计计算得出），为什么第一道支撑轴力小于其次道小于第三道？由于第一道支撑力矩最大。
第三道支撑力矩最小。
（钢筋计编号：25、28、30、32;轴力计即反力计编号：50-600T；信号线开头俩数字代表其型号，如钢筋计以25开头，反力计以20或30开头此外钢支撑受温度影响较大，热胀冷缩，天气酷热时支撑轴力变大，一般状况下钢支撑表面与底部温度差3・5。
时，上部变形比底部大2-3cm o轴力受温度影响可能有200KN o土压力分布示意图三、地下水位及立柱坑外水位降低引起地表及周边建筑物沉降过大。
可实行坑外注浆。
立柱沉降是由于坑内土体卸荷后引起土体回弹，在基坑开挖时立柱一般表现为上抬，可实行坑内注浆。
四、盾构盾构监测项目一般为隧道净空收敛、地表沉降、建筑物沉降。
监测范围一般为机头前30m及后50m范围内监测，联通通道监测范围是从冻结期间开头至融沉注浆（自然解冻和强制解冻）结束。
盾构始发和接受井100m范围内加密布设测点，若l.2m一环，则盾构轴线每5环布设一个测点，盾构始发和到达井每20m一个断面，标准段每40m一个断面。
基坑工程施工安全监测要点模版
基坑工程施工安全监测要点模版一、基坑工程施工安全监测概述基坑工程作为城市建设中常见的一种工程形式，其施工安全监测是确保工程施工安全的重要手段之一。
基坑工程施工安全监测主要针对基坑开挖、土方恢复、支护结构施工、降水排水等施工过程中的安全风险进行监测和控制，旨在及时发现施工中的安全隐患并采取相应的预防和控制措施，确保施工过程安全可控、工作人员和周边群众的生命财产安全。
二、基坑工程施工安全监测要点1. 基坑开挖监测1.1 监测基坑开挖的开挖面稳定性和岩土破坏情况；1.2 监测开挖过程中土埂的变形和沉降情况，及时发现和处理因土体沉降而引发的安全隐患；1.3 监测降水量和降水速度，确保降水排水系统的有效运行；1.4 监测基坑开挖过程中的施工振动，防止振动对周边建筑物和地下管线造成影响。
2. 土方恢复监测2.1 监测土方恢复过程中的土方稳定性，特别是防止土方滑坡和崩塌；2.2 监测土方恢复后的土体沉降情况，及时采取加固措施；2.3 监测土方恢复后的排水系统，确保排水系统畅通，防止积水带来的安全隐患。
3. 支护结构施工监测3.1 监测支护结构的安装质量，包括支撑杆的垂直度、连接件的牢固性等；3.2 监测支护结构的稳定性，特别是岩土体的位移和沉降情况；3.3 监测支护结构与周边建筑物和地下管线的相互影响，及时采取安全措施。
4. 降水排水监测4.1 监测降水系统的运行情况，确保降水系统的稳定性和排水效果；4.2 监测降水系统的渗漏情况，修复漏水点；4.3 监测降水系统周边地下水位变化，合理调整降水量。
5. 其他安全监测要点5.1 监测工地周边环境的变化，包括振动、噪声等对周边居民的影响；5.2 监测建筑物的倾斜情况，防止建筑物因挖掘导致的失稳；5.3 监测基坑施工现场的管线和设备的安全状态，及时发现并处理泄露、断裂等问题；5.4 监测施工现场的安全防护措施的有效性，防止高空坠物、尘肺病等职业危害。
三、基坑工程施工安全监测管理1. 制定安全监测计划，明确监测任务、监测方法和监测频次；2. 指定专人负责安全监测工作，确保监测数据的准确性和及时性；3. 建立监测记录和报告制度，每次监测都应有详细的记录和报告，包括监测数据、异常情况和处理措施；4. 对监测数据进行分析和评估，及时发现并解决安全隐患；5. 结合施工实际情况，及时调整监测计划和措施，确保施工安全可控。
