分享：红外幕帘探测器的工作原理及安装注意事项
红外探测器是什么-红外探测器的原理和使用方法
红外探测器是什么，红外探测器的原理和使用方法如今，随着社会的进步，经济的发展，越来越多人开始重视安防产品，家庭安防产品销售量开始逐年增长，红外探测器普及到越来越多的家庭，那么，什么是红外探测器的原理和使用方法？一、什么是红外探测器？红外探测器是将入射的红外辐射信号转变成电信号输出的器件。
红外辐射是波长介于可见光与微波之间的电磁波，人眼察觉不到。
要察觉这种辐射的存在并测量其强弱，把它转变成可以察觉和测量的其他物理量。
一般说来，红外辐射照射物体所引起的任何效应，只要效果可以测量而且足够灵敏，均可用来度量红外辐射的强弱。
现代红外探测器所利用的主要是红外热效应和光电效应。
这些效应的输出大都是电量，或者可用适当的方法转变成电量。
二、红外探测器的原理无线红外探测器的基本原理是，将入射的红外辐射信号转变成电信号输出的器件。
红外辐射是波长介于可见光与微波之间的电磁波，人眼察觉不到。
要察觉这种辐射的存在并测量其强弱，把它转变成可以察觉和测量的其他物理量。
一般说来，红外辐射照射物体所引起的任何效应，只要效果可以测量而且足够灵敏，均可用来度量红外辐射的强弱。
在红外线探测器中，热电元件检测人体的存在或移动，并把热电元件的输出信号转换成电压信号。
然后，对电压信号进行波形分析。
于是，只有当通过波形分析检测到由人体产生的波形时，才输出检测信号。
例如，在两个不同的频率范围内放大电压信号，且将被放大的信号用于鉴别由人体引起的信号。
于是，误将诸如热电元件的爆米花噪声一类噪声当作为由人体所产生而在准备加以检测乃得以防止。
三、红外探测器的使用方法而红外探测器有很多种类，不同分类的红外探测器有不同的使用方法。
1. 接近探测器：是一种当入侵者接近它时能触发报警的探测装置。
在接近探测器中，通常有一个高频率的LC震荡电路，震荡电路的LC回路通过导线连通到外部的金属部件上。
当人体靠近时，通过空间的电磁偶合，会改变LC回路的谐振频率，引起震荡频率改变，探测器的检测电路能够识别这种频率的改变而发出警示信号。

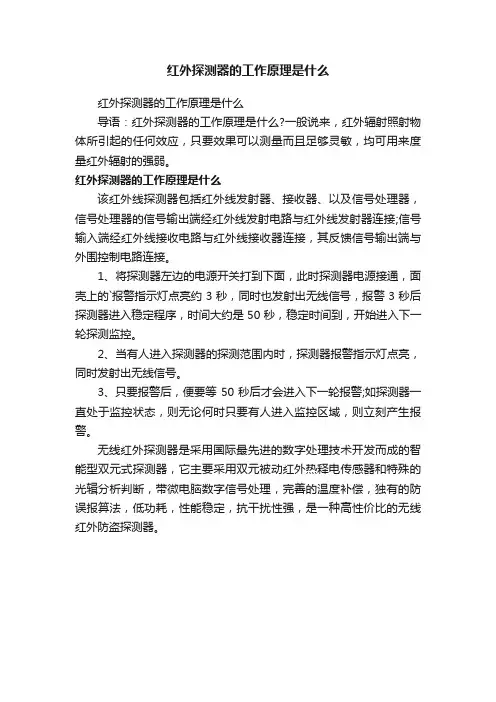

红外探测器的工作原理是什么
红外探测器的工作原理是什么
红外探测器的工作原理是什么
导语：红外探测器的工作原理是什么?一般说来，红外辐射照射物体所引起的任何效应，只要效果可以测量而且足够灵敏，均可用来度量红外辐射的强弱。
红外探测器的工作原理是什么
该红外线探测器包括红外线发射器、接收器、以及信号处理器，信号处理器的信号输出端经红外线发射电路与红外线发射器连接;信号输入端经红外线接收电路与红外线接收器连接，其反馈信号输出端与外围控制电路连接。
1、将探测器左边的电源开关打到下面，此时探测器电源接通，面壳上的`报警指示灯点亮约3秒，同时也发射出无线信号，报警3秒后探测器进入稳定程序，时间大约是50秒，稳定时间到，开始进入下一轮探测监控。
2、当有人进入探测器的探测范围内时，探测器报警指示灯点亮，同时发射出无线信号。
3、只要报警后，便要等50秒后才会进入下一轮报警;如探测器一直处于监控状态，则无论何时只要有人进入监控区域，则立刻产生报警。
无线红外探测器是采用国际最先进的数字处理技术开发而成的智能型双元式探测器，它主要采用双元被动红外热释电传感器和特殊的光辑分析判断，带微电脑数字信号处理，完善的温度补偿，独有的防误报算法，低功耗，性能稳定，抗干扰性强，是一种高性价比的无线红外防盗探测器。
红外对射探测器使用、安装要点
红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。
当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。
主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。
主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。
使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。
窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。
内侧安装室内型双光束主动红外入侵探测器。
安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。
但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。
用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。
封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。
封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。
住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。
无线红外探测器的安装方法以及安装注意事项
无线红外探测器的安装方法以及安装注意事项随着智能家居的普及，无线红外探测器作为智能家居安防设备中的重要一环，也越来越受到人们的关注。
本文将介绍无线红外探测器的安装方法以及安装注意事项。
一、探测器的安装位置安装位置是决定探测器效果的关键因素，合理的位置可以更好地保护你的家庭和财产安全。
以下是探测器的推荐安装位置：1.前门：安装在门厅的天花板中央，可以有效监控门口，及时发现不法入室而行的人。
2.后门：安装在后门正上方，同样可以起到有效监控后门和车库的作用。
3.窗户：安装在窗户的正上方，可以监控窗户，防止窃贼从窗户进入室内。
4.卧室：如果您担心夜间发生盗窃，可以将探测器安装在卧室的天花板中央，监控卧室。
5.社区公共区域：无论是开放式的居民区还是封闭式的社区公寓，都可以安装探测器来监控社区公共区域。
二、安装步骤接下来，我们将介绍无线红外探测器的安装步骤。
1.准备工具：扳手、螺丝刀、钻孔器、电钻、铅笔、墨水笔、螺丝等。
2.开孔：找到安装位置，使用墨水笔或铅笔标记出固定孔的位置，然后使用钻孔器开孔。
3.安装底座：将探测器底座固定在孔上，再用螺丝刀固定底座。
4.安装探测器：将探测器和底座连接起来，注意接线正确。
5.测试：将探测器调至测试模式，测试探测器是否能够正常工作，如果有问题进行排除。
6.完成：最后进行固定，确认无线红外探测器已经安装完成。
三、注意事项在安装无线红外探测器时，需要注意以下事项：1.安装位置的选择。
如上所述，安装位置是影响探测器效果的关键因素，必须选择合理的位置安装。
2.探测器高度的选择。
探测器的高度通常要求在2~3米左右，以保证不会产生误报。
3.探测器安装姿势。
探测器的安装姿势必须垂直放置，并且与地面水平。
4.电源问题。
无线红外探测器需要电源，所以在安装时要注意电源线的安全和合理布置。
5.环境干扰。
探测器对环境的变化比较敏感，因此在安装时要避开电器、供暖器等干扰设备。
6.避免误报。
为了避免因宠物或其它动作引起误报，要注意探测器的灵敏度设置。
无线红外探测器技术原理
无线红外探测器技术原理
无线红外探测器是一种常见的安防设备，它通过红外线感应周围环境的温度变化，从而实现对周围环境的监测和报警。
其技术原理主要包括以下几个方面：
1. 红外线感应原理：无线红外探测器内部装有红外线传感器，
当周围环境的温度发生变化时，红外线传感器就会感应到这种变化，从而产生一个电信号。
2. 信号处理原理：传感器产生的电信号会被无线红外探测器内
部的信号处理器进行处理。
处理器将电信号转换成数字信号，并通过内部的算法进行分析和处理，从而判断周围环境是否存在异常。
3. 信号传输原理：当无线红外探测器判断出周围环境存在异常时，它就会通过无线信号将这个信息传输到控制中心或报警设备。
这个信号会被接收器接收并进行处理，从而触发相应的报警或处理程序。
总之，无线红外探测器技术原理是通过红外线感应、信号处理和信号传输等多个环节来实现对周围环境的监测和报警。
它具有灵敏度高、反应速度快、安装方便等优点，是一种非常实用的安防设备。
- 1 -。
无线红外探测器的安装方法以及安装注意事项
无线红外探测器的安装方法以及安装注意事项简介无线红外探测器是一种用于安防领域的设备，能够通过红外线来探测周围环境中的移动物体，用于警报系统等。
本文将介绍无线红外探测器的安装方法及安装注意事项。
安装方法第一步：选择安装位置无线红外探测器应该选在需要进入监控范围的位置安装。
一般来说，可以选择在门口、窗户、楼梯口等位置安装。
注意：不要安装在阳光直射的地方，避免误报。
第二步：准备安装工具安装无线红外探测器需要用到电钻、批头、电池等工具。
在开始安装前，请检查是否具备相应的工具和配件。
第三步：安装无线红外探测器1.首先，将无线红外探测器固定在安装位置上。
2.连接无线红外探测器和警报主机的信号线，确保连接牢固，信号线不易断开。
3.安装电池并启动无线红外探测器。
第四步：测试在确保无线红外探测器已经正确安装并连接正常后，可以进行测试。
在测试之前，需要关闭警报主机，然后在红外探测区域内活动，观察红外探测器是否能够及时发出报警信号。
安装注意事项1.设备要符合国家标准和质量要求。
2.红外探测器的监控范围一般不超过150度，避免遮挡。
3.不要让红外探测器与钥匙、警笛等电磁波频繁接触，以免影响红外探测器的正常使用。
4.在安装时，应当按照设备说明中的要求进行连接，错误的连接会导致设备无法正常工作。
5.清洁无线红外探测器时，应使用干净的软布，不要使用有化学成分的清洁剂，以免损伤设备表面。
6.定期检查设备的正常运行情况，避免设备长期不用导致其失灵。
结论通过阅读本文，我们了解了无线红外探测器的安装方法及安装注意事项。
在安装过程中，需要注意选择合适的安装位置和检查所需的工具与配件。
安装完成后，需要进行测试，并定期检查设备的运行情况。
主动红外入侵探测器原理及安装调试
主动红外入侵探测器原理及安装调试1.主动红外入侵探测器原理主动红外入侵探测器由主动红外发射机和主动红外接收机组成，当发射机与接收机之间的红外光束被完全遮断或按给定百分比遮断时能产生报警状态的装置，叫主动红外入侵探测器。
主动红外发射机通常采用红外发光二极管作光源，其主要优点是体积小、重量轻、寿命长，交直流均可使用，并可用晶体管和集成电路直接驱动。
现在的主动红外入侵探测器多数是采用互补型自激多谐振荡电路作驱动电源，直接加在红外发光二级管两端，使其发出经脉冲调制的、占空比很高的红外光束，这既降低了电源的功耗，又增强了主动红外入侵探测器的抗干扰能力主动红外接收机中的光电传感器通常采用光电二极管、光电三极管、硅光电池、硅雪崩二极管等，按GBl0408．4—2000《入侵探测器第4部分：主动红外入侵探测器》规定：“探测器在制造厂商规定的探测距离工作时，辐射信号被完全或按给定百分比遮光的持续时间大于40ms时，探测器应产生报警状态。
”目前市售的主动红外入侵探测器均给出最短遮光时间范围，例如：某品牌的主动红外入侵探测器最短遮光时间范围是30ms—600ms。
为什么要给出一个范围呢?原因是不同的使用部位可以设定(调节)不同的最短遮光时间，这有益于减少系统的误报警。
例如：将主动红外入侵探测器构成电子篱笆警戒时，就应将最短遮光时间调至30ms附近；用在围墙上或围墙内侧警戒时，就应将最短遮光时间调至600ms 附近。
具体数值使用者可通过试验确定主动红外发射机所发红外光束定发散角，在GBl0408.4—2000标准中规定：“室内使用时，发射机与接收机经正确安装和对准，并工作在制造厂商规定的探测距离，辐射能量有75％。
被持久地遮挡时，接收机不应产生报警状态。
”从另一角度理解这句话的意思就是：当接收机接收的能量小于25％时，系统就要产生误报警。
为了减少由此引起的误报警，安装使用中应让发射机与接收机轴线重合。
目前，除单光束主动红外入侵探测器外，还有双光束和4光束的。
无线红外幕帘(中文)
无线幕帘红外探测器使用说明书
发射距离：空旷距离不小于 100 米 外型尺寸： 100*55.5*47.5mm
M114-2CVer1.0
安装条件
1 、应避免安装在户外、有宠物的地方、空调附近、热 源附近、太阳直射的地方、转动的物体下面。
2 、安装表面应坚固，且不振动。 3 、将探测器安装在入侵者容易通过的地方。
探测范围图
2m 0m
3m
6m
9m
侧视图
0m
3m
6m
9m
俯视图
注意事项
1、 请 按 说 明 书 正 确 地 安 装 和 使 用 ， 不 可 触 摸 传 感 器 表 面，以免影响探测器灵敏度，如需清洁传感器，请 断开电源后用软布沾少许酒精擦拭。
2、 本 产 品 可 以 减 少 事 故 的 发 生 ， 但 不 能 确 保 万 无 一 失。为了您的安全，除了正确使用本产品，在日常 生活中要提高警惕，加强安全预防意识。
3、 装 好 探 器 前 盖 并 把 面 盖 螺 丝( K A 3 * 8 m m )锁 入 。
4、 将 探 测 器 旋 入 安 装 支 架 上(听 到 一 咔 嚓 的 声 响 说 明 探 测
器 已 旋 入 到 位) ,根 据 需 求 调 节 好 安 装 角 度 。
安装示意图
图一
图二
1
操作说明
1 、功能跳线设置 1 ）、 DELAY 跳针：用于设置报警延时。当设置延时
壁挂安装 入侵者容易通过的地方
不能正对着窗Байду номын сангаас安装
不能安装在冷、热源附近 和转动的物体附近
不能安装在太阳直射的地方
探测器不应安装在有宠物的 地方
安装步骤
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分享：红外幕帘探测器的工作原理及安装注意事项
首先先来看看什么是红外幕帘探测器？在智能家居中有什么作用？
方向幕帘红外探测器一般是采用双向脉冲记数的工作方式，即A方向到B方向报警，B方向到A方向不报警。
具有入侵方向识别能力，用户从内到外进入警戒区，不会触发报警，在一定时间内返回不会引发报警，只有非法入侵者从外界侵入才会触发报警，极大的方便了用户在设防的警戒区域内活动，同时又不触发报警系统。
被动红外探测器的组成被动红外探测器主要是探测接收外界的红外辐射，探测器本身不发射任何能量，而只对人体发出的红外线波段敏感。
人体辐射的红外光波长是3～50μm，其中8-14μm占46%，峰值波长在9.5μm，所以被动红外探测器主要是接收波长8~14μm的红外辐射。
被动红外探测器主要由光学系统、热释电红外传感器、运算放大器、信号处理器、报警控制输出等几部分组成。
其核心部件是热释电传感器，通过光学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。
波信号。
菲涅尔
热释
样的。
不宜正对冷热通风口或冷热源被动红外探测器感应作用是与温度的变化具有密切的关系。
冷热通风口和冷热源均有可能引起探测器的误报，对有些低性能的探测器，有时通过门窗的空气对流也会造成误报。
不宜正对易摆动的物体易摆动的物体将会使微波探测器起作用，因此同样可能造成误报。
古注意非法入侵路线安装探测器的目的足防止犯罪分子的非法入侵，在确定安装位置之前，必须要考虑建筑物主要出人口。
实际上我们防止了出入口，截断非法入侵线路，也就达到了我们的目的。
