水泥稳定碎石中水泥剂量试验记录(EDTA滴定法)
T0809-2009水泥或石灰稳定材料中水泥或石灰剂量测定方法(EDTA滴定法)
T0809-2009水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法）1.1 本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。
1. 2本办法适用于在水泥终凝之前的水泥含量测定，现场土样的石灰剂量1.3 本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。
2.1 滴定管〈酸式） :50mL, 1 支。
2.2 漓定台：1 个。
2.3 滴定管夹：：1个。
2.4 大肚移液管：10mL,50mL , 10 支。
2.5 锥形瓶（即三角瓶） :200mL,20 个。
2.6 烧杯：2000mL（或1OOOmL)，l 只；300mL,10 只。
2.7 容量瓶：1000mL，1个2.8 搪瓷杯：容量大于1200mL,10只。
2.9 不锈钢棒（或粗玻璃棒）10根。
2.10 量筒：lOOmL 和 5mL ，各 1 只，50mL,2只2.11 棕色广口瓶：60ml, 1 只〈装钙红指示剂）。
2.12 电子天平：量称不小于1500g，感量0.01g。
2.13 秒表：1 只。
2.14 表面皿：9cm ,10 个。
2.15 研钵：φ12-13cm, 1 个。
2.16 洗耳球：1个。
2.17 精密试纸：pH12-142.18 聚乙烯桶：20L （装蒸馏水和氯化铵及 EDTA 二钠标准溶液）3个，5L,大口桶10个。
2.19 毛刷、去污粉、吸水管、塑料勺、特种铅笔，厘米纸2.20 瓶（塑料） :500mL, 1 只。
3.1 0.1mol/m3乙二胺四乙酸二钠（EDTA二钠标准溶液（简称 EDTA 二钠标准溶液）：准确称取 EDTA 二钠（分析纯）37. 23g ，用 40 -50℃的二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至 IOOOmL。
3.2 10%氯化铵（NH4Cl）溶液：将500g氯化铵（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化铵完全溶解。
水泥稳定材料水泥含量测定-EDTA滴定法
JTG E51-2009（T 0809-2009）1、目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定土可以是细粒土，也可以是中粒土和粗粒土。
工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。
用本方法进行一次剂量测定，只需10min左右。
（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。
3. 试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。
（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。
也可以分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
（3）1.8%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入洁净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全部溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
（4）钙红指示剂：将0.2g钙试剂羟（qiang)酸钠(分子式C21H13O7N2SNa ).与20g预先在105℃烘箱中烘1h的硫酸钾混合，一起放入瓷研钵中，研成极细粉末，储于棕色广口瓶中，以防吸水变潮。
4.准备标准曲线（1）取样：取工地用石灰和集料，风干后分别过2.0mm或2.5mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。
（2）混合料组成的计算：1）公式：干料质量=湿料质量/（1+含水量）2）计算步骤：①干混合料质量=300g/(1+最佳含水量）②干土质量=干混合料质量/[1+石灰（或水泥）剂量]③干石灰（或水泥）质量=干混合料-干土质量④湿土质量=干土质量X（1+土的风干含水量）⑤湿石灰质量=干石灰X（1+石灰的风干含水量）⑥石灰土中应加入的水=300g-湿土质量-湿石灰质量(3)准备5种试样，每种2个样品（以水泥集料为例）如下：第一种：称2份300g集料（如为细粒土，则每份的质量可以减为100g）分别放在2个搪瓷杯内，集料的含水量应等于工地预期达到的最佳含水量。
浅谈水泥稳定材料中水泥剂量测定方法(EDTA滴定法)的影响因素
浅谈水泥稳定材料中水泥剂量测定方法（EDTA滴定法）的影响因素摘要：本文通过试验不同的操作手法及样品的不同用量、不同时间和10%氯化铵配置时间对水泥稳定材料中水泥剂量测定结果的影响关键词：滴定速度、摇匀力度、放置时间、样品用量一、前言水泥稳定材料是以水泥为结合料，通过加水与被稳定材料共同拌合形成的混合料，而水泥稳定材料中水泥剂量测定方法（EDTA滴定法）的化学原理是：先用10%的氯化铵溶液溶出水泥稳定材料中的钙离子，然后用EDTA二钠标准溶液夺取钙离子。
主要试验过程是用两倍试样重量的10%氯化铵溶液浸泡试样，搅拌之后放置，转移上部清液后取上层清液10.0mL放入三角瓶内，取50mL1.8%氢氧化钠溶液倒入三角瓶内，测试溶液PH值是否在12.5~13.0之间。
加入约0.2g的钙红指示剂，摇匀，液体成玫瑰红色。
滴定时边滴定边摇匀，并仔细观察溶液的颜色。
在溶液颜色变为紫色时，放慢速度滴定，并摇匀。
直到纯蓝色为终点。
EDTA滴定法主要适用于在水泥终凝之前对水泥稳定材料中水泥含量的测定。
是一种快速测定水泥和石灰稳定材料中水泥和石灰剂量的方法，在工地中非常实用。
本文针对不同的操作手法以及对不同取样量、放置不同时间的混合材料和10%氯化铵配置时间进行分析。
二、原材料1、水泥稳定材料配比：具体原材料种类及水泥稳定材料配合比掺量见表1从表3可以看出轻微摇匀时，由于力度较小，滴落下来的EDTA不能完全与三角瓶内的液体融合，会出现局部变色的情况，不利于观察到真正变色的时刻。
数据有偏差。
而稍用力摇匀时，力度适当，滴落的液体与瓶内的液体能充分融合，更好观察颜色的变化情况。
当采用较大力摇匀时，部分液体会晃到上部的三角瓶壁上，导致三角瓶底部真正与滴落的EDTA反映的液体变少，颜色变化较快。
3、在滴定速度与摇匀力度一定的情况下，根据水泥稳定材料掺配后放置的不同时间进行试验：刚刚掺配完（即0小时）、掺配后放置2小时、掺配后4小时、掺配后6小时、掺配后8小时、掺配后24小时、掺配后48小时、掺配后72小时。
用EDTA滴定法准确测定水泥稳定
１ 配 制化 学 试 剂
（ ） 品应 是正规 厂家 出品 ， 产品合 格证及 厂址 １药 有 等， 禁用假 冒伪 劣产品 。计 量器 具使用 前应进 行检 定 。
处均匀取样 ， 试样 总重 不少 于 ２ ｇ 然后 充分 均 匀拌 ０ｋ ，
合 ， 过 四分 法 ， 步取 到需 要质 量 的集 料 ， 好 地解 通 逐 较 决 了这个 问题 。 ２ ２ 关于标 准试样 的配制方 法 ．
方法介 绍如 下 。
标准， 如果标 准 曲线存 在 问题 或有 一定偏 差 ， 就不 能准
确检测 和控制 稳定土 中的水 泥剂量 。 ２ １ 关 于粗集 料取样 ，
用 于配制标 准试样 的精集 料 ， 一定 要具有 代表性 ， 特别是级 配方 面。我们 经 过 多 次试 验 ， 用从 料 堆各 采
（ ） 品应包装 完好 ， 保持 干燥 。如药 品潮湿 或 ２药 并 混入 杂质 ， 药剂量 会相对不 准 ， 响检 测结果 。 则 影 （） ３ 不可 盲 目相 信药剂 瓶上标 明的质 量 ， 药时必 配
（ ）公 路 工 程 无 机 结 合 料 稳 定 材 料 试 验 规 程 》 １《 Ｊ ｊ ５ —９ Ｔ 『 ７ ４采 用 的方 法 。即 取 风干 集料 ， ２ ５ ｍｍ ０ 过 ． 或 ２ ０ｍｍ 圆孔筛 ， ． 称取过 筛后 的集料 加入水 泥 和水 ，
（ ） 馏 水 。根 据 近 几 年 的 经 验 ， 馏 水 最 好 自 ５蒸 蒸
制， 如果 购买 一定要 到正规厂 定 ， 市售 的蒸 馏水很 少有 合格产 品 。这里 介 绍一 种 蒸馏 水 的 简 易检 验方 法 ， 取 １ ０ｍＬ待检验 蒸馏 水 ， 入 约 ２ｇ硝 酸银 试 剂 ， 是 ０ 加 看 否有 白色牛奶状 浊 出现 ， 如果有 即 为不合格产 品 。
水泥稳定材料中水泥剂量测定

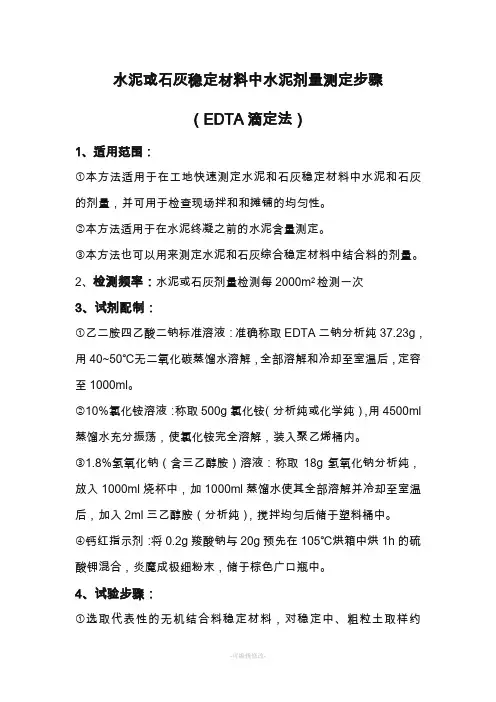

水泥或石灰稳定材料中水泥剂量测定步骤（EDTA滴定法）1、适用范围：①本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。
②本方法适用于在水泥终凝之前的水泥含量测定。
③本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。
2、检测频率：水泥或石灰剂量检测每2000m2检测一次3、试剂配制：①乙二胺四乙酸二钠标准溶液：准确称取EDTA二钠分析纯37.23g，用40~50℃无二氧化碳蒸馏水溶解，全部溶解和冷却至室温后，定容至1000ml。
②10%氯化铵溶液：称取500g氯化铵（分析纯或化学纯），用4500ml 蒸馏水充分振荡，使氯化铵完全溶解，装入聚乙烯桶内。
③1.8%氢氧化钠（含三乙醇胺）溶液：称取18g氢氧化钠分析纯，放入1000ml烧杯中，加1000ml蒸馏水使其全部溶解并冷却至室温后，加入2ml三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
④钙红指示剂：将0.2g羧酸钠与20g预先在105℃烘箱中烘1h的硫酸钾混合，炎魔成极细粉末，储于棕色广口瓶中。
4、试验步骤：①选取代表性的无机结合料稳定材料，对稳定中、粗粒土取样约3000g，对于稳定细粒土取样约1000g。
②对水泥或石灰稳定细粒土，称取300g（精确至0.01g）放入搪瓷盘中，用搅拌棒将结块搅散，加入10%氯化铵600ml，搅拌3min（每分钟110~120次）；对于稳定中、粗粒土，取料1000g左右（精确至0.01g），放入10%氯化铵2000ml，搅拌5min，（如用1000ml具塞三角瓶，则手握三角瓶瓶口向上用力震荡3min（每分钟120±5次），以代替搅拌棒搅拌；放置10min①，然后将上部清液转移到300ml烧杯中，搅匀，加盖表面皿待测。
（注①：入10min后得到的是浑浊悬浮液，则应增加放置沉淀时间，直到无明显悬浮颗粒为止，记录所需时间，以后所有该种水泥或石灰稳定材料的试验，均应以同一时间为准）③用移液管吸取上层（液面上1~2mm）悬浮液10.0ml放入200ml 的三角瓶内，用量管量取1.8%氢氧化钠（含三乙醇胺）溶液，50ml 倒入三角瓶内，此刻溶液pH值为12.5~13.0，然后加入钙红指示剂质量约0.2g，摇匀，溶液呈玫瑰红色，记录滴定管EDTA二钠标准溶液的体积V1，然后开始滴定，边滴定边摇匀，仔细观察溶液颜色，变为紫色时，放慢滴定速度，并摇匀，直到变为纯蓝色为止，记录滴定管EDTA溶液体积V2（以ml计，读至0.1ml）。
EDTA滴定法在水泥稳定碎石基层水泥剂量检测中的应用探讨
理论前沿与综合论坛192EDTA滴定法在水泥稳定碎石基层水泥剂量检测中的应用探讨张丽双（凌源市公路管理段）摘要：水泥稳定碎石基层施工中，水泥剂量检测是重要的测验内容，准确的把控水泥剂量能够有效的保障基层施工质量。
通常使用EDTA滴定法检测水泥剂量，本文对EDTA滴定法做了简要的介绍，结合工程案例对EDTA滴定法应用过程中的影响因素做了具体的探讨。
关键词：EDTA滴定法；水泥稳定碎石基层；水泥剂量检测为了保障公路水泥稳定碎石基层施工质量的良好性，通常都会进行相关的检测，其中一项重要检测项目就是水泥剂量检测。
一般来说，EDTA滴定法是检测水泥剂量常用的检测方法，不仅能够快速对水泥剂量有效检测，还能检测拌合料是否均匀。
一、EDTA滴定法概述EDTA滴定法是一种化学检测方法，又称“乙二胺四乙酸滴定法”。
通常用于检测公路水泥稳定碎石基层施工项目中的水泥剂量[1]。
采用这种方法检测不仅速度快，还更加严谨、精准、安全、有效，已在公路工程检测项目中广泛应用。
在公路施工过程中随时都能使用这种方法进行检测，通过对水泥稳定层的检测，随时控制和管理水泥剂量，由于其检测速度快，所以能及时为公路施工的质量提供保障。
EDTA滴定法是一种络合滴定法。
EDTA（即乙二胺四乙酸）是一种很强的络合剂，能和许多金属离子形成稳定的络合物。
该方法的检测原理是：使用百分之十的氯化铵溶液将水泥稳定材料中的二价钙离子溶解出来，再使用乙二胺四乙酸二钠标准溶液与二价钙离子结合，用消耗的乙二胺四乙酸二钠标准溶液量可以计算出水泥剂量[2]。
二、EDTA滴定法应用过程中的影响因素使用EDTA滴定法对某一级公路路段水泥稳定碎石基层水泥剂量的检测，总结出如下几点影响因素：（一）化学试剂在EDTA 滴定法检测过程中会使用一种指示剂和三种化学溶液。
百分之十的氯化铵溶液具有易挥发性，温度越高挥发性越强，所以如果是在夏天检测，应当注意检测当天最好将溶液用完，不然再次使用时的准确性会降低。
水泥稳定材料水泥含量测定-EDTA滴定法
JTG E51-2009（T 0809-2009）1、目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定土可以是细粒土，也可以是中粒土和粗粒土。
工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。
用本方法进行一次剂量测定，只需10mi n左右。
（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。
3. 试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取ED TA二钠（分析纯）37.226g，用微热的无二氧化蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。
（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。
也可以分批在1000m L的烧杯内配制，然后倒入塑料桶内摇匀。
（3）1.8%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入洁净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全部溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
（4）钙红指示剂：将0.2g钙试剂羟（qiang)酸钠(分子式C21H13O7N2SNa).与20g预先在105℃烘箱中烘1h的硫酸钾混合，一起放入瓷研钵中，研成极细粉末，储于棕色广口瓶中，以防吸水变潮。
4.准备标准曲线（1）取样：取工地用石灰和集料，风干后分别过2.0mm或2.5mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。
（2）混合料组成的计算：1）公式：干料质量=湿料质量/（1+含水量）2）计算步骤：①干混合料质量=300g/(1+最佳含水量）②干土质量=干混合料质量/[1+石灰（或水泥）剂量]③干石灰（或水泥）质量=干混合料-干土质量④湿土质量=干土质量X（1+土的风干含水量）⑤湿石灰质量=干石灰X（1+石灰的风干含水量）⑥石灰土中应加入的水=300g-湿土质量-湿石灰质量(3)准备5种试样，每种2个样品（以水泥集料为例）如下：第一种：称2份300g集料（如为细粒土，则每份的质量可以减为100g）分别放在2个搪瓷杯内，集料的含水量应等于工地预期达到的最佳含水量。
水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法
•.
（3）1.8%氢氧化钠（内含三乙醇胺）溶液 用电子天平称18g氢氧化钠(NaOH)（分析纯），放入
洁净干燥的1 000mL烧杯中，加1 000mL蒸馏水使其全部溶 解，待溶液冷却至室温后，加入2mL三乙醇胺（分析纯）， 搅拌均匀后储于塑料桶中。
•.
（16）聚乙烯桶：20L(装蒸馏水和氯化铵及EDTA二 钠标准溶液)，3个；5L(装氢氧化钠)，1个；5L(大口桶)， 10个。
•.
（17）秒表：1只。 （18）不锈钢棒（或粗玻璃棒）：10根。 （19）精密试纸：pH12~14。 （20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、 厘米纸
•.
•.
5.试验步骤 （1）选取有代表性的无机结合料稳定材料，对稳定中、
粗粒土取试样约3000g，对稳定细粒土取试样约1000g。
•.
（2）对水泥或石灰稳定细粒土，称300g放在搪瓷杯中， 用搅拌棒将结块搅散，加10%氯化铵溶液600mL;对水泥或 石灰稳定中、粗粒土，可直接称取1000g左右，放入10%氯 化铵溶液2 000mL，然后如前述步骤进行试验。
•.
（4）取一个盛有试样的盛样器，在盛样器内加入两倍 试样质量（湿料质量）体积的10%氯化铵溶液。
•.
料为300g，则搅拌3min（每分钟搅110~120次）；料 为1000g，则搅拌5min。如用1000mL具塞三角瓶，则手握 三角瓶（瓶口向上）用力振荡3min（每分钟120次±5次）， 以代替搅拌棒搅拌。放置沉淀10min，然后将上部清液转 移到300mL烧杯内，搅匀，加盖表面皿待测。
