北京自动变速箱维修案例
悍马H2自动变速箱维修案例
悍马H2自动变速箱维修案例北京博睿通达整理悍马H2越野车自动变速器频繁损坏一辆行驶里程超20万km，配置4L65E型自动变速器的2003款悍马H2越野车。
用户反映：该车自动变速器的C3离合器总是出现摩擦片烧损的问题，在4S店多次维修都没有解决，车辆的越野性能受到影响。
故障检修：该自动变速器采用湿式离合器，这种离合器的主动片和被动片在完全接合前要经过液体粘性传动阶段，此阶段的动力传递是由离合器片之间的油膜来完成的。
主动片上附着的油膜转速高于被动片上附着的油膜转速，当主动油膜与被动油膜充分接合时，动力便由油膜来进行传递。
当油膜传递动力时，其温度急剧上升，这就需要通过油膜的附着面将热量传递给离合器片并进行散热。
如果离合器不能及时将这部分热量传递给自动变速器油，那么油膜的温度会继续升高。
当油膜的温度高到一定程度时，油液便会气化，最终造成摩擦片烧损。
解决问题的关键就是如何使油膜能及时散热，从而使其温度远离闪点温度。
离合器的摩擦元件有两种导热介质，一种是非金属材料（摩擦片），另一种是金属材料（钢片）。
由于金属材料的热传递效率较高，因此将重点放在了摩擦材料上。
该离合器的摩擦片是将两片摩擦材料分别粘贴在钢片的两个表面上制成的，这样在液体粘性传动阶段中，两片摩擦材料需要通过一片钢片来传递热量，传热效率较低。
查阅相关资料，得知针对这一问题有了解决方案：换上新的维修套件ZPAK001。
该套件提供的新型摩擦片是将一片摩擦材料粘贴在钢片面的一个表面上，这样每片摩擦材料就对应一个钢片表面进行散热，导热效率得到提高。
拆下自动变速器，测量C3离合器外毅上的卡簧槽，宽度为3. 00mm。
符合标准。
打开维修套件ZPAK001，将新型的摩擦片浸入油液中，并将其他零件清洗干净，然后进行更换。
将原来的离合器指状作用环改为7号指状作用环（零件件为OEM8685043 ），其高度为93.35 mm，这样便于得到正确的离合器片配合间隙。
装入维修套件ZPAK001中提供的带油槽的推力板，平面朝向指状作用环，油槽面朝向卡簧方向。
自动变速器故障案例

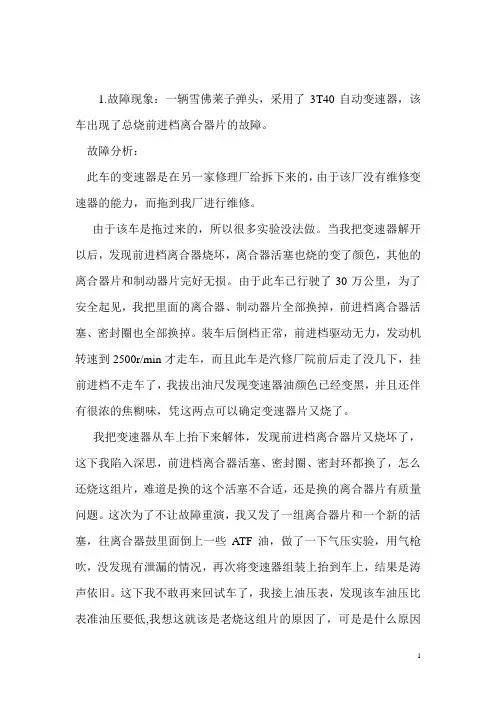

1.故障现象：一辆雪佛莱子弹头，采用了3T40自动变速器，该车出现了总烧前进档离合器片的故障。
故障分析：此车的变速器是在另一家修理厂给拆下来的，由于该厂没有维修变速器的能力，而拖到我厂进行维修。
由于该车是拖过来的，所以很多实验没法做。
当我把变速器解开以后，发现前进档离合器烧坏，离合器活塞也烧的变了颜色，其他的离合器片和制动器片完好无损。
由于此车已行驶了30万公里，为了安全起见，我把里面的离合器、制动器片全部换掉，前进档离合器活塞、密封圈也全部换掉。
装车后倒档正常，前进档驱动无力，发动机转速到2500r/min才走车，而且此车是汽修厂院前后走了没几下，挂前进档不走车了，我拔出油尺发现变速器油颜色已经变黑，并且还伴有很浓的焦糊味，凭这两点可以确定变速器片又烧了。
我把变速器从车上抬下来解体，发现前进档离合器片又烧坏了，这下我陷入深思，前进档离合器活塞、密封圈、密封环都换了，怎么还烧这组片，难道是换的这个活塞不合适，还是换的离合器片有质量问题。
这次为了不让故障重演，我又发了一组离合器片和一个新的活塞，往离合器鼓里面倒上一些ATF油，做了一下气压实验，用气枪吹，没发现有泄漏的情况，再次将变速器组装上抬到车上，结果是涛声依旧。
这下我不敢再来回试车了，我接上油压表，发现该车油压比表准油压要低,我想这就该是老烧这组片的原因了，可是是什么原因造成油压偏低呢？橡胶圈、密封环我都换了呀。
我想是不是阀板什么地方泄露呀！于是我就找了一个该车型一样的阀板装到车上，油压还是偏低，这就证明不是阀板的问题。
没办法，我又再一次把变速器抬下来解体，发现前进档离合器片又有轻微烧灼（如果再长时间行驶，该车还得烧蚀、），不过还不耽误使用。
但这组片老烧的原因是什么呢？该换的都换了呀，维修陷入僵局。
我坐在变速器旁边，边看变速器边从头到尾考虑自己的维修步骤。
没有什么地方遗漏啊。
没办法，心想再给前进档离合器鼓做一下气压试验，前几次给离合器鼓吹气时，离合器鼓是上下放着试验的，这次我左右放着做气压试验，这一做，问题就发现了，原来是离合器鼓下面有一圈焊口，这一焊口开焊了一公分长左右，如果不吹气，用肉眼根本看不出来。
北京高尔夫自动变速箱维修之升挡困难案例分析
一辆2003款高尔夫，搭载了01M自动变速器，行驶里程为50000km，冷车正常，热车升挡延迟，当发动机转速升至2800r/min时，才勉强升入2挡；升至3600r/min时，方可升入３挡。
博大的胸怀，睿智的选择，修奔驰宝马奥迪福特别克沃尔沃，就到北京博睿通达故障诊断与分析此车出现该故障后曾被送到服务站检测，因无故障显示，且相关传感器也无异常，被诊断为变速器内部故障。
但车主不太信服此诊断，故到我处进行检查。
接车后对故障现象进行了核实，情况与车主叙述完全吻合。
进行常规检查，其结果是油压正常、变速器油无异味、油质透亮纯净无杂质、油位符合标准、自动变速器控制单元无故障代码。
但用V AG1552查看自动变速器动态数据流时，发现变速器油温上升过快，结合该车热车后才出现延迟升挡故障的现象，笔者分析如下：1．会不会是油温传感器信号偏移，给控制单元一种假象？随后我们对油温传感器进行了测量，在各个特定的温度区间内，实测值与维修手册提供的数值吻合，说明假设不成立。
用红外测温仪监控变速器散热器温度，在行驶一段时间后变速器油温就陡升至120℃，故障随之再次出现，这说明故障确系高温所致。
2．如果该故障是变速器高温引起，那么导致变速器高温的原因是什么呢？可能的原因有：离合器、制动器打滑；箱体内润滑不良；变扭器锁止离合器不能锁止；散热器散热不良等。
因该车在升、降挡期间均未出现过跑空和发动机转速陡升而车速变化不正常的现象，可以排除离合器制动器打滑。
若箱体内润滑不良，就会造成行星齿轮机构和轴承铜套的磨损，严重时会使太阳轮秃齿，但该车未发现这些症状，因此也可以排除润滑不良。
若变扭器锁止离合器不能锁止，将会导致油温升高，经检测ＴＣＣ锁止工作表现正常，观察变扭器完全锁止很长一段时间后油温还保持在120℃左右，并不下降，应该排除变扭器工作不良。
若散热器散热不良，将直接导致变速器高温。
为进一步证实，用红外测温仪测量变速器散热器进出口温度，发现进出口温差很小，遂怀疑是散热器的散热问题。
AL4典型故障-北京自动变速箱维修

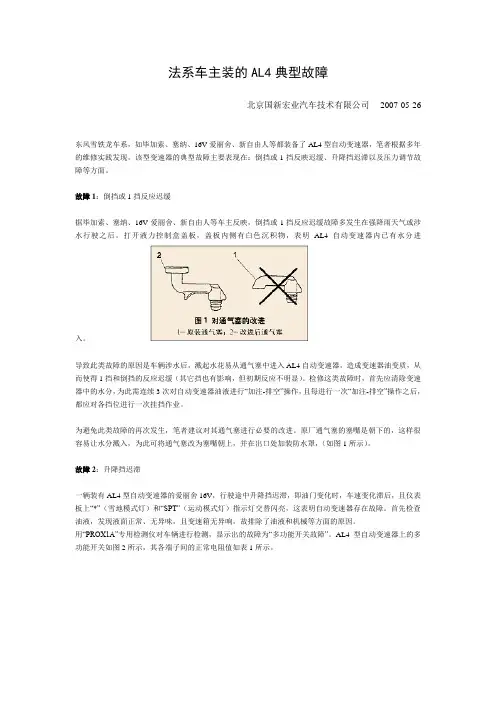

法系车主装的AL4典型故障北京国新宏业汽车技术有限公司2007-05-26东风雪铁龙车系，如毕加索、塞纳、16V爱丽舍、新自由人等都装备了AL4型自动变速器，笔者根据多年的维修实践发现，该型变速器的典型故障主要表现在：倒挡或1挡反映迟缓、升降挡迟滞以及压力调节故障等方面。
故障1：倒挡或1挡反应迟缓据毕加索、塞纳、16V爱丽舍、新自由人等车主反映，倒挡或1挡反应迟缓故障多发生在强降雨天气或涉水行驶之后。
打开液力控制盒盖板，盖板内侧有白色沉积物，表明AL4自动变速器内已有水分进入。
导致此类故障的原因是车辆涉水后，溅起水花易从通气塞中进入AL4自动变速器，造成变速器油变质，从而使得1挡和倒挡的反应迟缓（其它挡也有影响，但初期反应不明显）。
检修这类故障时，首先应清除变速器中的水分，为此需连续3次对自动变速器油液进行“加注-排空”操作，且每进行一次“加注-排空”操作之后，都应对各挡位进行一次挂挡作业。
为避免此类故障的再次发生，笔者建议对其通气塞进行必要的改进。
原厂通气塞的塞嘴是朝下的，这样很容易让水分溅入，为此可将通气塞改为塞嘴朝上，并在出口处加装防水罩，（如图1所示）。
故障2：升降挡迟滞一辆装有AL4型自动变速器的爱丽舍16V，行驶途中升降挡迟滞，即油门变化时，车速变化滞后，且仪表板上“*”（雪地模式灯）和“SPT”（运动模式灯）指示灯交替闪亮，这表明自动变速器存在故障。
首先检查油液，发现液面正常、无异味，且变速箱无异响，故排除了油液和机械等方面的原因。
用“PROX1A”专用检测仪对车辆进行检测，显示出的故障为“多功能开关故障”。
AL4型自动变速器上的多功能开关如图2所示，其各端子间的正常电阻值如表1所示。
关闭点火开关，拔下并检测该车多功能开关，各端子电阻值均属正常，说明该多功能开关本身无故障。
但由于多功能开关如果调整不当，也会造成故障，故需进一步检查。
具体方法是：将变速杆置于空挡位置，在多功能开关如图3所示的位置接上欧姆表（不要使用指示灯，因为换挡电阻触点开关最大仅能承受100mA 电流），然后左右转动开关，直到将欧姆表的电阻读数调整至0，并拧紧多功能触点开关的固定螺栓（拧紧力矩15±2N·ｍ），拧紧后再次确认其电阻应为零，否则应重新进行调整。
变速箱冲击力大-北京自动变速箱故障解析

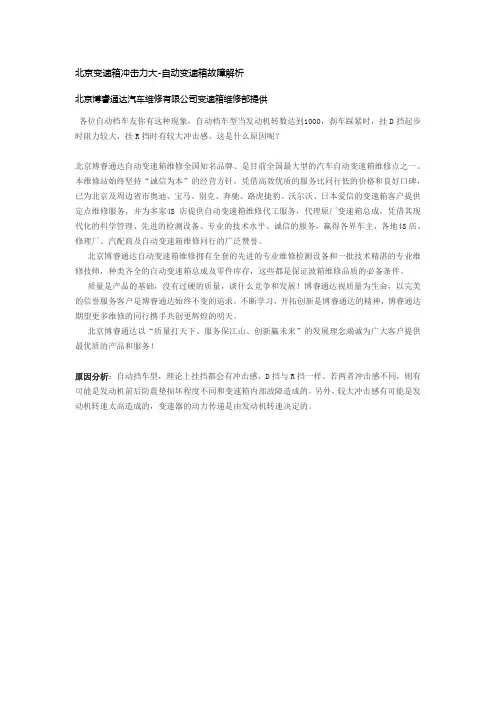

北京变速箱冲击力大-自动变速箱故障解析
北京博睿通达汽车维修有限公司变速箱维修部提供
各位自动档车友你有这种现象，自动档车型当发动机转数达到1000，刹车踩紧时，挂D挡起步时阻力较大，挂R挡时有较大冲击感。
这是什么原因呢？
北京博睿通达自动变速箱维修全国知名品牌、是目前全国最大型的汽车自动变速箱维修点之一。
本维修站始终坚持“诚信为本”的经营方针，凭借高效优质的服务比同行低的价格和良好口碑，已为北京及周边省市奥迪、宝马、别克、奔驰、路虎捷豹、沃尔沃、日本爱信的变速箱客户提供定点维修服务，并为多家4S店提供自动变速箱维修代工服务，代理原厂变速箱总成，凭借其现代化的科学管理、先进的检测设备、专业的技术水平、诚信的服务，赢得各界车主、各地4S店、修理厂、汽配商及自动变速箱维修同行的广泛赞誉。
北京博睿通达自动变速箱维修拥有全套的先进的专业维修检测设备和一批技术精湛的专业维修技师，种类齐全的自动变速箱总成及零件库存，这些都是保证波箱维修品质的必备条件。
质量是产品的基础，没有过硬的质量，谈什么竞争和发展！博睿通达视质量为生命，以完美的信誉服务客户是博睿通达始终不变的追求，不断学习，开拓创新是博睿通达的精神，博睿通达期望更多维修的同行携手共创更辉煌的明天。
北京博睿通达以“质量打天下、服务保江山、创新赢未来”的发展理念竭诚为广大客户提供最优质的产品和服务！
原因分析：自动挡车型，理论上挂挡都会有冲击感，D挡与R挡一样。
若两者冲击感不同，则有可能是发动机前后防震垫损坏程度不同和变速箱内部故障造成的。
另外，较大冲击感有可能是发动机转速太高造成的，变速器的动力传递是由发动机转速决定的。
变速箱异响的原因

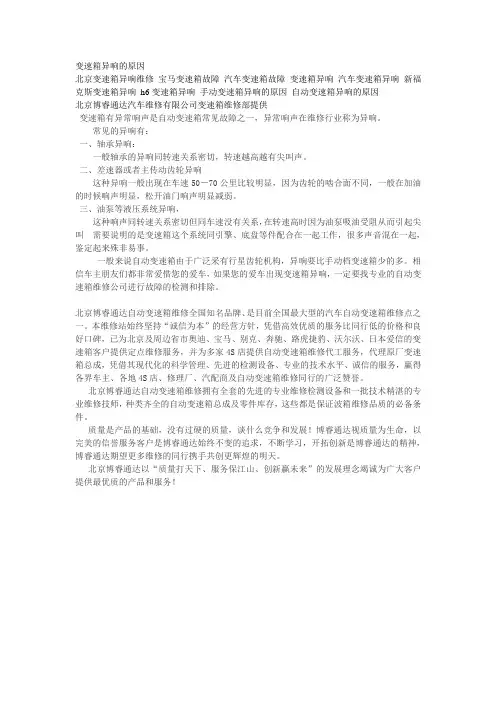

变速箱异响的原因北京变速箱异响维修宝马变速箱故障汽车变速箱故障变速箱异响汽车变速箱异响新福克斯变速箱异响h6变速箱异响手动变速箱异响的原因自动变速箱异响的原因北京博睿通达汽车维修有限公司变速箱维修部提供变速箱有异常响声是自动变速箱常见故障之一，异常响声在维修行业称为异响。
常见的异响有：一、轴承异响：一般轴承的异响同转速关系密切，转速越高越有尖叫声。
二、差速器或者主传动齿轮异响这种异响一般出现在车速50－70公里比较明显，因为齿轮的啮合面不同，一般在加油的时候响声明显，松开油门响声明显减弱。
三、油泵等液压系统异响，这种响声同转速关系密切但同车速没有关系，在转速高时因为油泵吸油受阻从而引起尖叫需要说明的是变速箱这个系统同引擎、底盘等件配合在一起工作，很多声音混在一起，鉴定起来殊非易事。
一般来说自动变速箱由于广泛采有行星齿轮机构，异响要比手动档变速箱少的多。
相信车主朋友们都非常爱惜您的爱车，如果您的爱车出现变速箱异响，一定要找专业的自动变速箱维修公司进行故障的检测和排除。
北京博睿通达自动变速箱维修全国知名品牌、是目前全国最大型的汽车自动变速箱维修点之一。
本维修站始终坚持“诚信为本”的经营方针，凭借高效优质的服务比同行低的价格和良好口碑，已为北京及周边省市奥迪、宝马、别克、奔驰、路虎捷豹、沃尔沃、日本爱信的变速箱客户提供定点维修服务，并为多家4S店提供自动变速箱维修代工服务，代理原厂变速箱总成，凭借其现代化的科学管理、先进的检测设备、专业的技术水平、诚信的服务，赢得各界车主、各地4S店、修理厂、汽配商及自动变速箱维修同行的广泛赞誉。
北京博睿通达自动变速箱维修拥有全套的先进的专业维修检测设备和一批技术精湛的专业维修技师，种类齐全的自动变速箱总成及零件库存，这些都是保证波箱维修品质的必备条件。
质量是产品的基础，没有过硬的质量，谈什么竞争和发展！博睿通达视质量为生命，以完美的信誉服务客户是博睿通达始终不变的追求，不断学习，开拓创新是博睿通达的精神，博睿通达期望更多维修的同行携手共创更辉煌的明天。
北京现代悦动自动变速箱故障一例
• 给DCC电磁阀供电，没有发现有工作的声 音，给其它4个电磁阀供电都正常工作，判 定DCC电磁阀损坏。由于DCC电磁阀为一 个总成不能单独更换，更换DCC电磁阀总 成故障排除‘。
8
• 故障排除；更换DCC电磁阀总成
• 总结；通过此故障，充分说明在进行故障 排除的过程中我们要善于用电脑分析，提 高工作效率。
2
北京现代维修案例
• 有不跳档的现象，发动机故障指示灯亮。 连接北京现代原厂诊断仪读取发动机和自 动变速箱系统的故障，笔者解释下，北京 现代轿车发动机系统和变速箱故障的指示 灯为一个灯。读取发动机系统正常，读取 自动变速箱的故障码为P0743 DCC电磁阀接地断线。数据流显示波箱始终锁在三档 用诊断仪清除故障代码，发现故障码不能 被清除。
3
4
• PCM/TCM通过应用液压来控制液力变矩器 离合器（或锁止离合器）到变速器输入轴 的接合和分离,T/C离合器控制的主要目的是 通过降低T/C内侧的液压负荷节约燃油。 PCM/TCM输出占空比脉冲,以控制锁止离合 器控制电磁阀( DCCSV)并根据DCC占空比 值向DC提供液压。当占空比高时,提供高压 ,锁止离合器接合。锁止离合器控制占空比 值的正常工作范围是 30%(开锁)到85%(闭 锁)。
6
用万用表测该电磁阀的总插头的电源与接地都正常 当拔下电磁阀的插头时发现故障指示灯熄灭了， 系统也没有故障码了，为什么拔下插头故障 灯就 熄灭了呢？当插上插头故障灯亮起，故障码没有 发生变化。用诊断仪进行执行元件测试功能，当 测试到DCC电磁阀的时候没有反应，其它四个电 磁阀有工作的声音，拆下阀体总成，用电瓶直接
北京现代悦动轿车自动变速箱锁档故障一例
1
• 故障现象；一辆北京现代2010款悦动轿车 用户反映该车在行驶中发动机故障指示灯 突然点亮，自动变速箱有冲击的现象，并 且车速在80KM的时候里程表已达到3000转 该车行驶2.6万KM。
北京别克凯越自动变速箱维修之不升挡解决方法
故障现象一辆凯越乘用车（1.8L），搭载4HP-16自动变速器。
该车因事故维修后，出现加速时自动变速器不升挡的故障。
发动机转速很高时，车速却较低。
博大的胸怀，睿智的选择，修奔驰宝马奥迪福特别克沃尔沃，就到北京博睿通达故障诊断与排除连接TECH2检查，发现没有故障记忆。
然后进行试车，同时用TECH2测量与变速器相关数据，发现自动变速器输出速度传感器转速和车速信号始终为0。
根据此车当时的检修经过和测量数据，笔者判断是输出速度传感器装配不当，自动变速器已经进入应急状态。
就车拆下自动变速器控制阀体，拆下输出速度传感器固定螺栓，用手无法拉出输出速度传感器，说明传感器端部已损坏且卡滞。
撬出传感器后发现传感器调隙垫圈漏装，且传感器端部已被变速器内部的输出齿轮磨坏，如图1 所示。
凯越车4HP-16自动变速器输出速度传感器在阀体的下面，在传感器与壳体之间有一调隙垫片，厚度约为2.5mm，位置如图2所示。
因该车的调隙垫圈已丢失，于是自制一厚度为2.5mm且大小合适的垫圈，装复后试车，故障排除。
维修小结一些初次修理该自动变速器的维修人员往往出现两种差错：一是拆装时没有注意该垫圈的位置，又不知道这是一个调隙垫圈，仍按普通修理常识把垫圈放在紧固螺栓的下面，造成传感器端部顶住输出齿轮顶端，因传感器和输出齿轮间没有间隙而磨坏；二是丢失或漏装调隙垫圈，造成同样的故障。
根据修理经验，调隙垫圈漏装后，刚开始试车时，因输出速度传感器信号会大幅度无规律变化，自动变速器会出现快速升降挡，感觉车辆发闯。
当自动变速器控制模块检测到故障后，往往会记忆故障码P0721（输出速度传感器电路故障，变速器进入应急模式并锁定4挡）、P0731（1挡传动比不正确，变速器进入应急模式并锁定4挡）、P0732（2挡传动比不正确，变速器进入应急模式并锁定3 挡）、P0735（故障信息无法获得），随即指令故障指示灯“H OLD”闪烁，进入保护状态。
如果输出速度传感器完全损坏，没有输出信号，也可能出现没有故障记忆且不升挡的故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动变速箱维修案例,变速箱阀体维修,变速箱总成维修北京博睿通达整理
大众迈腾自动变速箱维修案例
一辆迈腾开车换挡冲击，而且大油门行驶仪表档位显示全红，加速无力，车主去4S店电脑检测，换了变速箱油，依然没有好转，找到了我们。
这就准备工作，开始施工了。
这就是迈腾的变速箱09G，日本爱信生产的
变速箱分解开了，车主刚换过油里面不是很脏
大油门档位显示全红就是这个K2离合器的活塞老化导致的
这个是滑阀箱，自动变速箱的核心部件，非常精密，中国还不能制造，希望有一天国人可以制造，换挡冲击就是它的问题。
分解开的滑阀箱，柱塞和弹簧，还有迷宫一样的油道。
都要全部清洗干净。
除了滑阀箱以外，其他零件都是在这个设备里清洗的
师傅开始修复阀体了，上面哪些白色的和牛奶一样的液体是专门调配的润滑液，有车主问了那么多柱塞怎么知道哪一个需要修呢，这很简单，主要在于检测，这个技术保密的。
修完的阀体一会要在这个设备里测试
滑阀箱正在测试中
这是不正常的线性和响应性，这样装车是会换挡冲击的。
这是正常的线性和响应性，这样就可以装车了。
开始安装变速箱
变速箱油必须要加原装的，美孚的3309是爱信滑转离合器控制的变速箱专用油
装完试车，没有一点冲击，大功告成。
最后还得把车升起来检查，并把散热器仔细清理一遍，这很重要，因为变速箱是靠发动机冷却液散热的，油温过高会严重影响变速箱的寿命。
最后还有这个小东西，一定要仔细检查，这是变速箱的节温器可不是发动机的，它如果坏了，变速箱跑一次高速就完了。
陆尊自动变速箱维修,陆尊变速箱通病
别克陆尊加速无力,起步冲击,还有点烧机油了，车主同时说这车不烧机油时起步挺肉，而且大点油门起步还哐当一下，这是陆尊的通病，是变速箱性能下降导致的，有改进型配件可以修复。
这就是陆尊的变速箱，4T65E四速的，这是09年以前装的，以后就是6速变速箱了，但是换挡品质，耐久性不如四速的好，中间那个圆的是变矩器就是要换这里面的配件，阀体也要改进。
这就是变矩器
在这个设备上切开，削铁如泥
切开了，依次是是涡轮，导轮，前盖，下面的是泵轮和锁止盘。
换掉了这个导轮，原车是14个叶片，装了一个18片的，导轮的作用是增大发动机的扭矩的。
原理就不多说了
把变矩器的外壳放到了这个设备里
机器里有许多黑色和棕色的颗粒
用压缩空气吹动这些颗粒打磨变矩器，外观就变的光亮如新了，
这个锁止盘上也有东西要换掉
这个是锁止盘上的摩擦环，美国生产的。
摩擦环要在这个设备里经过200度的高温粘上去
改换的，该修的，该洗的都做完，开始焊接，火花四溅。
焊接完后要检查密封性
完工后的变矩器，光亮如新
这两个东西相信没几个人认识，就连许多专修厂都不知道，这是变速箱的安全阀，左边蘑菇型的是改进型，右边的钢球是原车的，它可以让变矩器的摩擦环经久耐用。
这个是增压阀，大油门起步冲击就是他有问题，
这是蓄压器阀，换挡冲击和它有关。
那些阀都在这个带线束的配件里装着
这是加大的蓄压器导向销，换了这个东西，把客户以前在SSSS装的弹簧扔掉了，弹簧影响换挡品质，治标不治本。
组装好的动力总成开始往车上安装。
三个小时后开始试车，启动车很顺利，坐在车里噪音比以前小多了，挂挡感觉很平顺，松开刹车，踩下一半油门，只听“吱”的一声，车子就窜了出去，以前哐当的感觉一点也没有了，跑起来提速特快。
