《工程力学》中确定约束反力方向的几种方法
《工程力学》中确定约束反力方向的几种方法
作者：管明张敏
来源：《中小企业管理与科技·上旬刊》2011年第07期
摘要：在工程力学的教学中, 确定约束反力方向是一个难点。
本文通过教学实践，总结了确定约束反力方向的几种基本的方法：根据约束的类型，根据三力平衡汇交定理，根据二力平衡条件以及作用力与反作用力来确定约束力方向。
关键词：约束反力方向约束的类型平衡作用力与反作用力
《工程力学》是一门重要的专业技术基础课，本课程具有力学基础理论多和工程应用广泛的特点，是基础理论课与专业课之间的重要桥梁，是各专业课学习的基础。
《工程力学》课程中受力分析是该课程静力学中的重点，约束反力的分析是重点中的难点，能否正确确定约束反力的方向是受力分析中一个至关重要的问题。
笔者根据教授工程力学课程的经验，总结出了确定约束反力方向的几种方法。
1 根据约束的类型确定约束反力的方向
在工程结构中的构件和机械中的零件都是相互联系着，它们的运动会受到周围物体的约束。
约束通过约束反力对被约束物体作用。
在这些约束中典型的约束有柔体约束、光滑接触面约束、圆柱铰链约束（中间铰、固定铰链支座、活动铰链支座）和固定端约束。
我们一般可根据约束的类型确定约束反力的方向。
例如图1所示重力为G的球放在倾角为30°的光滑斜面上，并用与斜面平行的绳子系住，分析图中球所受的约束反力的方向。
从图1(a)分析，球分别在A处、B处受到绳对球的柔体约束和斜面对球的光滑接触面约束。
根据柔体约束的性质，绳对物体的约束反力通过接触点，其方向沿着柔体约束的中心线且背离物体，故在A处的约束反力FT通过A点沿绳斜向上。
根据光滑接触面约束的性质，光滑接触面物体的约束反力通过接触点，其方向沿着接触面的公法线指向物体，故在B处的约束反力FN通过B处方向指向球心。
如图1(b)所示。
2 根据三力平衡汇交定理确定约束反力的方向
在工程中常常会遇到构件受到共面而又互不平行的三个作用力处于平衡的情况，在分析它们所受的约束反力时还可用三力平衡汇交定理来确定约束反力。
所谓三力平衡汇交定理是指当物体受到共面而又互不平行的三个力作用而平衡时，则此三个力的作用线必然汇交于一点。
例如图2所示的简支梁AB，梁中点C受主动力F作用，分析梁A端约束反力的方向。
（梁自重不计）
从图2(a)分析，简支梁A端为固定铰链支座，B端为可动铰链支座。
梁AB除在中点C处受到主动力F外，在A、B两端还受到FA、FB两个约束反力，FB可根据约束类型确定，即通过铰链中心垂直接触面斜向上。
由于梁AB受到三个力作用而处于平衡，A端的约束反力FA则可根据三力平衡汇交定理确定。
即FA的作用线与F、FB的作用线必然汇交于一点。
因此将力FB和F的作用线延长交于D点，FA必通过A点并在AD连线上，如图2(b)所示。
3 根据二力平衡条件确定约束反力的方向
工程中，几个物体通过一定的约束联系在一起的系统称为物系，在物系中若有只受两个力的作用并处于平衡状态的二力构件时，必须按二力平衡条件确定约束反力的方向。
即物体在两个力作用下平衡时，这两个力一定大小相等、方向相反且作用于同一直线上。
例如图3所示：由左、右两半拱铰接而成的三铰拱桥，半拱AC上受有载荷F作用，分析半拱CB的约束反力的方向。
（半拱自重不计）
从图3(a)分析，半拱CB在C、B处受到铰链的约束反力FB和FC，在这两个力作用下处于平衡，半拱CB为二力构件，根据二力平衡条件，约束反力FB和FC一定大小相等、方向相反，且作用线与铰链B，C中心的连线重合。
如图3(b)所示。
4 根据作用力与反作用力公理确定约束反力的方向
两个相互作用的物体间存在作用力与反作用力，它们总是大小相等、方向相反、沿同一直线，并同时分别作用在两个物体上。
在分析物系的约束反力时，可根据作用力与反作用力公理确定约束反力的方向。
例如前面所举图3所示的例子中，半拱AC在铰链C处的约束反力FC′与半拱CB在C处受到铰链的约束反力FC就是一对作用力与反作用力，则可根据作用力与反作用力公理得FC′与FC大小相等、方向相反，且作用在一条直线上，即FC′=-FC，如图3(c)所示。
总之在分析约束反力时，一定要根据构件的受力的具体情况来确定，不同的情况下采用分析的方法是不相同的，只有掌握好确定约束反力方向的基本分析方法，才能正确画好受力图，为学习其它专业课打下良好的基础。
参考文献：
[1]张秉荣.《工程力学》[M].北京机械工业出版社，1996.
[2]梁春光，《工程力学》[M].北京理工大学出版社，2008.
注：本文中所涉及到的图表、注解、公式等内容请以PDF格式阅读原文。
第2讲 约束与约束反力和受力分析
Engineering Mechanics Engineering Mechanics
FT P P FT1 P FT3 FT4
6
FT2
§1-3 约束与约束反力
2.光滑面约束 光滑接触面的约束 (光滑指摩擦不计 光滑面约束:光滑接触面的约束 光滑指摩擦不计 光滑指摩擦不计) 光滑面约束
Engineering Mechanics Engineering Mechanics
19
§1-4 物体的受力分析和受力图
二、受力分析
Engineering Mechanics Engineering Mechanics
1.受力图：物体所受的全部主动力和约束反力以力 受力图： 受力图 矢表示在分离体上，这样所得的图形，称为受力图。 矢表示在分离体上，这样所得的图形，称为受力图。 2.受力图的作法 受力图的作法 （1）分离研究对象：将研究对象照原图画出，不徒手画。 ）分离研究对象：将研究对象照原图画出，不徒手画。 （2）画全部主动力：方位要准确。不得遗漏。 ）画全部主动力：方位要准确。不得遗漏。 （3）画出全部约束反力： ）画出全部约束反力： 按一定的顺序，将约束一个一个地去掉， 按一定的顺序，将约束一个一个地去掉，每去一个约束就 代以一个相应的约束反力。 代以一个相应的约束反力。 约束全部除去，约束反力全部画出。 约束全部除去，约束反力全部画出。约束反力作用线必不须 经过研究对象的约束接触点。 经过研究对象的约束接触点。
8
FAx
§1-3 约束与约束反力
FAy
A
FAy
A
Engineering Mechanics Engineering Mechanics
A
FAx
9
§1-3 约束与约束反力
《工程力学》课后习题与答案全集
由 ，作出速度平行四边形，如图示：
即：
7．图示平行连杆机构中， mm, 。曲柄 以匀角速度 2rad/s绕 轴转动，通过连杆AB上的套筒C带动杆CD沿垂直于 的导轨运动。试示当 时杆CD的速度和加速度。
解：取CD杆上的点C为动点，AB杆为动系。对动点作速度分析和加速度分析，如图（a）、（b）所示。图中：
解：设该力系主矢为 ，其在两坐标轴上的投影分别为 、 。由合力投影定理有：
=-1.5kN
kN
kN
；
由合力矩定理可求出主矩：
合力大小为： kN，方向
位置： m cm，位于O点的右侧。
2．火箭沿与水平面成 角的方向作匀速直线运动，如图所示。火箭的推力 kN与运动方向成 角。如火箭重 kN，求空气动力 和它与飞行方向的交角 。
(d)由于不计杆重，杆AB在A、C两处受绳索作用的拉力 和 ，在B点受到支座反力 。 和 相交于O点，
根据三力平衡汇交定理，
可以判断 必沿通过
B、O两点的连线。
见图(d).
第二章力系的简化与平衡
思考题：1.√;2.×;3.×;4.×;5.√;6.×;7.×;8.×;9.√.
1．平面力系由三个力和两个力偶组成，它们的大小和作用位置如图示，长度单位为cm，求此力系向O点简化的结果，并确定其合力位置。
则
（mm/s）
故 =100（mm/s）
又有： ，因
故：
即：
第四章刚体的平面运动
思考题
1．×；2.√; 3.√;4.√;5.×.
习题四
1．图示自行车的车速 m/s,此瞬时后轮角速度 rad/s,车轮接触点A打滑，试求点A的速度。
工程力学-1
绪论一、理论力学的研究对象和内容1．研究对象：理论力学是研究物体机械运动一般规律的一门科学。
机械运动：物体在空间的位置随时间而发生变化。
它是我们在日常生活和生产实践中最常见、最简单的一种运动形式。
如：星、辰、日、月、江、河、湖、海的运动，各种机器的运动，各种交通运输工具的运动等等。
除之而外，在客观世界中，还存在着各种各样的比较复杂的物质运动。
如：热：是分子的运动光：是光子的运动不属我们研究范围电：是电子的运动等等我们研究的是最简单的机械运动。
平衡是机械运动的特殊情况。
2．内容：为了便于研究，理论力学的内容通常分为三部分。
静力学：主要研究物体在力系作用下的平衡规律，同时也研究物体受力的分析方法，以及力系简化的方法等。
运动学：只从几何的角度来研究物体的运动(如轨迹、速度和加速度等)，而不研究引起物体运动的物理原因。
动力学：研究受力物体的运动与作用力之间的关系。
二、理论力学的研究方法是从实践出发，经过抽象化、综合、归纳、建立公理，再应用数学演绎和逻辑推理而得到定理和结论，形成理论体系，然后通过实践来验证理论的正确性。
1．实验是形成理论的重要基础通过观察生活和生产实践中的各种现象，进行多次的科学实验，经过分析、综合和归纳。
总结出力学的最基本的规律。
2．经过抽象化建立力学模型在日常生活和工程实际中，作机械运动的物体是各种各样的，我们不可能一个一个地分别给以研究，这就要求我们从具体事物的复杂现象中，抓住共性，找出主要矛盾，略去次要矛盾，从而抽象为书本上能够研究的力学模型。
例如，在研究物体的机械运动时，就忽略了物体的受力变形，得到一个叫做刚体的模型。
如果忽略摩擦对物体运动的影响，就得到理想约束的模型；在有些情况下，又当我们不考虑物体的几何尺寸时，就得到了质点的模型等等，这样抽象以后，就便于进行研究。
3．实践是检验真理的唯一标准古典力学理论在现实生活和工程中，被大量实践验证为正确，并在不同领域的实践中得到发展，形成了许多分支，如刚体力学、弹塑性力学。
工程力学约束力的类型
历史有关。
不可逆性
03
塑性力学约束力引起的变形是不可逆的，卸载后不能完全恢复
。
塑性力学约束力的计算方法
静力平衡法
根据物体的静力平衡条件，求解约束力的大小和方向。
变形协调法
根据物体各部分之间的变形协调条件，求解约束力的大小和分布。
能量法
根据能量守恒原理，通过求解物体的总势能或应变能来求解约束力 。
工程应用举例
工程应用举例
热力发电
在热力发电中，热力学约束力是推动蒸汽轮机运转的重要力量，通过计算热力学约束力可以优化蒸汽轮机的 设计，提高发电效率。
制冷技术
在制冷技术中，热力学约束力是实现制冷循环的关键因素，通过计算热力学约束力可以选择合适的制冷剂和 工作条件，提高制冷效率。
材料加工
在材料加工中，热力学约束力是影响材料性能的重要因素，通过控制热力学约束力可以优化材料的加工工艺 ，提高材料性能。
约束力的方向总是与约束所限制的物 体的运动方向相反。
约束力的作用点总是在约束与被约束 物体的接触点上。
大小可变性
约束力的大小随着被约束物体的运动 状态及所受其他外力的变化而变化。
静力学约束力的计算方法
1 2
力的合成与分解
根据力的平行四边形定则，将多个力合成为一个 力或将一个力分解为多个力。
力矩平衡条件
物体的一端被完全固定，既 不能移动也不能转动，受到 三个方向的约束反力作用。
典型几何约束力分析
01
02
03
悬臂梁约束
悬臂梁的一端固定，另一 端自由，受到固定端的约 束反力作用。
简支梁约束
简支梁的两端分别受到铰 链约束和滑动约束，梁上 受到均布载荷或集中载荷 作用。

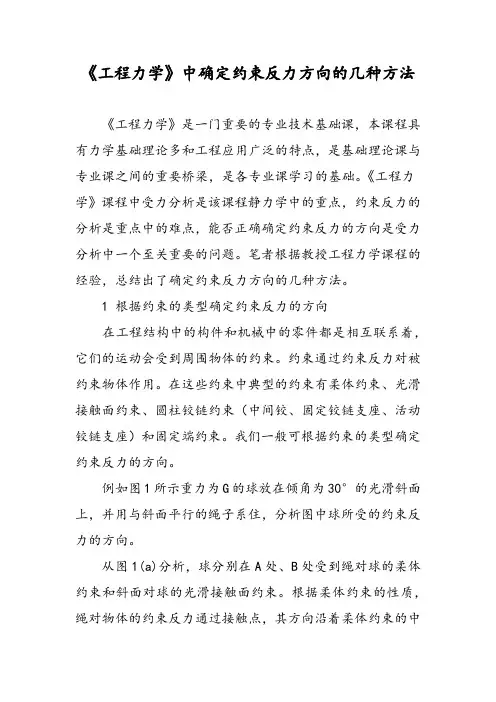

《工程力学》中确定约束反力方向的几种方法
