媒体传输质量MDI详解
HD-MDI标准阐述
HD-MDI（Media Dependent Interface）高清视频传输介绍
MDI是高速以太网定义的与介质有关接口（Media Dependent Interface），HD-MDI第一代高清传输技术是使用标准的高速以太网物理层硬件，把发送端设备（高清摄像机）和接收端设备（DVR、DVR 卡、中继器、光端机等）都做成MDI类设备，然后不通过HUB、网络交换机等MDIX类设备，发送端和接收端用CAT5或CAT6网线点对点直接连接，通过网络数据链路层把未压缩的实时高清信号经过科学高效的组织排序由摄像机端发送到接收端，从而实现等同HD-SDI的传输效果，但是由于使用了IT行业极度成熟的高速以太网的物理层硬件，HD-MDI的传输相比用同轴电缆传输会更廉价，更稳定，抗干扰性能力更强，而且在传输视频信号的同时可以实现双向音频，双向控制信号等的传输，也可以使用POE网线供电的模式，大大节约布线成本。
HD-MDI的第二代产品会采用更先进工艺的传输物理层器件，以实现更长距离的无中继传输和更高速的传输速率，预计会在明年6月份推出用CAT5网线实现无中继传输达到500米左右的终端设备，并实现1080P每秒60帧的传输，以完全满足安防中高端客户对高清图像的需求。
MDI-媒体丢包率监控参考
基于IP网络的视频传输质量评测方法的实现谢轩, 饶文碧武汉理工大学计算机学院，武汉 (430070)E-mail：kavana1983@摘要：IP电视业务是IP网络上发展出来的新兴业务，它提供组播、点播等视频功能，而且结合通讯技术，使用户互动地参与视频节目。
本文对IP视频传输的相关协议和MDI(Media Delivery Index)媒体传输质量指标进行了解析，并详细介绍了在实际应用中计算Delay Factor 和Media Loss Rate的实现方法。
实验结果证明了方法的有效性。
为研发基于MDI的网络视频传输监测系统提供了理论基础。
关键词：媒体传输质量指标；延迟因素；媒体丢包率；IP视频传输1．引言当前，IP视频传输是倍受关注的热点技术，国内外建设了大量IP视频传输的试验网、商业试运营网,各地拥有很多的用户，可以说IP视频传输技术发展如火如荼。
在IP视频传输部署中，测试是必不可少的步骤。
选择合理的视频质量测试指标可以有效地提高排查故障效率，同时降低建设监测系统投入[1]。
因为编码本身和视频码流在网络传输的多样性以及标准的不规范性，视频质量的评定一直是一个难点。
而MDI(Media Delivery Index)媒体传输质量指标是目前相对实用的一种监测方法。
2．Media Delivery Index 测量的原理MDI(Media Delivery Index)媒体传输质量指标是由思科公司和IneoQuest共同提出的，对视频流在IP网络传输质量进行评估的测量指标[2]。
首先，本文对IP电视组播业务相关协议进行介绍。
然后，详细解析FRC4445 MDI的测试原理以及具体应用。
其中，MDI包括了两个参数：Delay Factor（延迟因素,DF）和Media Loss Rate（媒体丢包速率,MLR）。
2.1 Delay Factor 的计算原理Delay Factor(延迟因素，简称DF)表明被测试视频流的延迟和抖动状况。
RFC4445(中文)

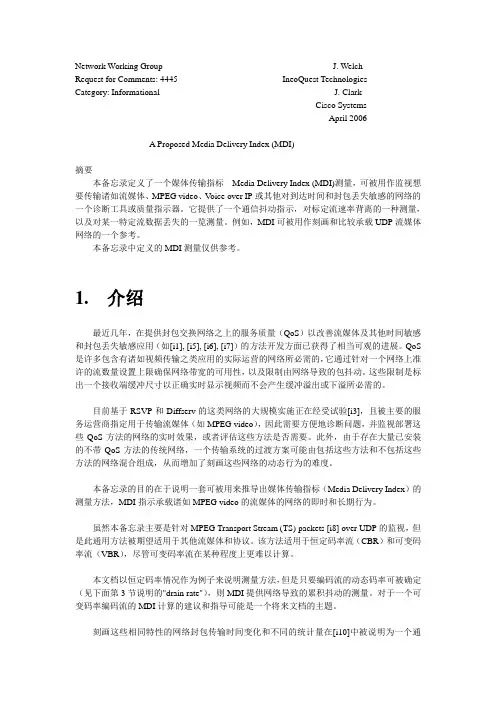

Network Working Group J. WelchRequest for Comments: 4445 IneoQuest TechnologiesCategory: Informational J. ClarkCisco SystemsApril 2006A Proposed Media Delivery Index (MDI)摘要本备忘录定义了一个媒体传输指标---Media Delivery Index (MDI)测量，可被用作监视想要传输诸如流媒体、MPEG video、V oice over IP或其他对到达时间和封包丢失敏感的网络的一个诊断工具或质量指示器。
它提供了一个通信抖动指示，对标定流速率背离的一种测量，以及对某一特定流数据丢失的一览测量。
例如，MDI可被用作刻画和比较承载UDP流媒体网络的一个参考。
本备忘录中定义的MDI测量仅供参考。
1. 介绍最近几年，在提供封包交换网络之上的服务质量（QoS）以改善流媒体及其他时间敏感和封包丢失敏感应用（如[i1], [i5], [i6], [i7]）的方法开发方面已获得了相当可观的进展。
QoS 是许多包含有诸如视频传输之类应用的实际运营的网络所必需的，它通过针对一个网络上准许的流数量设置上限确保网络带宽的可用性，以及限制由网络导致的包抖动。
这些限制是标出一个接收端缓冲尺寸以正确实时显示视频而不会产生缓冲溢出或下溢所必需的。
目前基于RSVP和Diffserv的这类网络的大规模实施正在经受试验[i3]，且被主要的服务运营商指定用于传输流媒体（如MPEG video），因此需要方便地诊断问题，并监视部署这些QoS方法的网络的实时效果，或者评估这些方法是否需要。
此外，由于存在大量已安装的不带QoS方法的传统网络，一个传输系统的过渡方案可能由包括这些方法和不包括这些方法的网络混合组成，从而增加了刻画这些网络的动态行为的难度。
本备忘录的目的在于说明一套可被用来推导出媒体传输指标（Media Delivery Index）的测量方法，MDI指示承载诸如MPEG video的流媒体的网络的即时和长期行为。
MDI与MDIX
MDI口是快速以太网100BASE-T定义的与介质有关接口（Media Dependent Interface）。
MDI是指通过收发器发送的100BASE-T信号，即100BASE-TX、FX、T4或T2信号。
将集线器连接网络接口卡时，其发送和接收对通常是相互连接的。
集线器之间连接时，通常需要一条跨接电缆，其中的发送和接收对是反接的。
MDI是正常的UTP或STP连接，而MDI-X连接器的发送和接收对是在内部反接的，这就使得不同的设备（如集线器-集线器或集电器-交换机），可以利用常规的UTP或STP电缆实现背靠背的级联
我们常见的网线也主要分两种，一种是正线，另一种是反线。
一般来说正线用于交换机连接路由器，交换机连接PC机；而反线则用于交换机连接交换机，路由器连接路由器，PC机连接PC机以及路由器连接PC机。
不过近几年生产网络设备的厂商研发了一种叫做线序自适应的功能，通过这个功能可以自动检测连接到自己接口上的网线类型，能够自动进行调节。
说白了，就是带有自动翻转功能的hub,交换机，路由器，在必须使用特定种类的网线时，使用交叉网线或者直通网线都可以做到连通
是网线的标准A类接法和B类接法.
也就是人们通常所说的交叉网线和直联网线.
直联网线就是白黄黄白绿蓝白兰绿白棕棕另一端同样如此.
交叉网线就是另一端的1和3,2和6对调.这样就成了交叉网线,可以用于两台PC之间直接联接.
MDI ,MDIX其实意思就是说网线顺序压错了没有关系.无论是直联的还是交叉的只要插上去都会自动实识.从而正确的加以使用.
一般现在的交换机和路由器都具备此功能.
因为都具备了.所以好多人就不在关注.以为这是基本的功能了.也不太在意网线
的选择了...。
MDI和SDI的区别

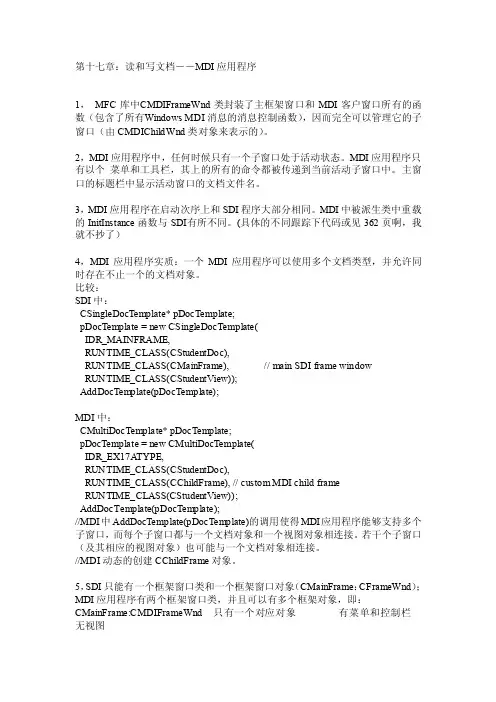

第十七章：读和写文档－－MDI应用程序1，MFC库中C MDIFrameWn d类封装了主框架窗口和MDI客户窗口所有的函数（包含了所有W indows MDI消息的消息控制函数），因而完全可以管理它的子窗口（由CMDI ChildWnd类对象来表示的）。
