PSASP电力系统分析综合程序简介
PSASP入门手册
PSASP入门手册PSASP入门手册1、概述《电力系统分析综合程序》(Power System Analysis Software Package, PSASP)是一套历史长久、功能强大、使用方便的电力系统分析程序，是高度集成和开放具有我国自主知识产权的大型软件包。
PSASP 是电力系统规划设计人员确定经济合理、技术可行的规划设计方案的重要工具；是运行调度人员确定系统运行方式、分析系统事故、寻求反事故措施的有效手段；是科研人员研究新设备、新元件投入系统等新问题的得力助手；是高等院校用于教学和研究的软件设施。
基于电网基础数据库、固定模型库以及用户自定义模型库的支持，PSASP 可进行电力系统(输电、供电和配电系统)的各种计算分析。
包括：稳态分析的潮流计算、网损分析、最优潮流和无功优化、静态安全分析、谐波分析、静态等值等；故障分析的短路计算、复杂故障计算以及继电保护整定计算等；机电暂态分析的暂态稳定计算、直接法暂态稳定计算、电压稳定计算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及电磁-机电暂态分析的次同步谐振计算等。
PSASP 的计算功能还在不断发展、完善和扩充。
PSASP 有着友好、方便的人机界面，如基于图形的数据输入和图上操作，自定义模型图以及图形、曲线、报表等各种形式输出。
PSASP 与Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的接口，可充分利用这些软件的资源。
PSASP含PSASP6.2及PSASP7.0两个系列版本。
PSASP7.0在PSASP6.2的基础上，界面部分做了较大改动，更加方便用户使用。
两者启动后界面如下：图1.1 PSASP6.2启动界面图1.1 PSASP7.0启动后界面华中科技大学电力系购买了6.2版及7.0版。
其中6.2版功能较全，7.0版功能不完善，使用中以6.2版为主。
以下以搭建一个单机无穷大系统为例说明基本操作过程。
电力系统分析软件介绍
ATP（The Alternative Transients Program）是EMTP的免费独立版本，是目前世界上电磁暂态分析程序最广泛使用的一个版本, 它可以模拟复杂网络和任意结构的控制系统，数学模型广泛，除用于暂态计算，还有许多其它重要的特性。 ATP程序正式诞生于1984年，由Drs. W. Scott Meyer 和Tsu-huei Liu,所组成的世界各地的用户组不断地发展。
IPFLOW（Interactive Power Flow Program）：采用快速分解法和牛顿－拉夫逊法相结合的潮流分析方法，由电压稳态分析工具和不同负荷、事故及发电调度的潮流条件构成。
TLIM（Transfer Limit Program）：快速计算电力潮流和各种负荷、事故及发电调度的输电线的传输极限。
ATP还配备有比TACS更灵活、功能更强的通用描述语言MODELS及图形输入程序ATPDraw。
功能：
雷电过电压研究
操作过电压和故障
系统过电压研究
接地等现象的快速暂态分析
设备建模
电机启动过程动态仿真
轴系扭振分析
变压器及并联电抗器/电容器的开断
铁磁共振现象的研究
电力电子设备的研究
功能：
·潮流计算：可进行单相、三相潮流计算，计算时可以考虑负荷电压特性、变压器分接头、HVDC及SVC；也可进行电感、电容耦合的多相线路潮流计算，得到分布式多相线路上的电压随距离的变化曲线
PSASP-软件使用手册
电力系统综合分析计算实验指导（PSASP 软件手册）1 软件简介1.1 概述《电力系统分析综合程序（Power System Analysis Software Package，PSASP）是由中国电力科学研究院研发的电力系统分析程序。
主要用于电力系统规划设计人员确定经济合理、技术可行的规划设计方案；运行调度人员确定系统运行方式、分析系统事故、寻求反事故措施；科研人员研究新设备、新元件投入系统等新问题以及高等院校用于教学和研究。
基于电网基础数据库、固定模型库以及用户自定义模型库的支持，PSASP 可进行电力系统（输电、供电和配电系统）的各种计算分析。
包括：稳态分析的潮流计算、网损分析、最优潮流和无功优化、静态安全分析、谐波分析、静态等值等；故障分析的短路计算、复杂故障计算以及继电保护整定计算等；机电暂态分析的暂态稳定计算、直接法暂态稳定计算、电压稳定计算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及电磁－机电暂态分析的次同步谐振计算等。
PSASP 有着友好、方便的人机界面，如基于图形的数据输入和图上操作，自定义模型图以及图形、曲线、报表等各种形式输入。
PSASP 与 Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的接口，可充分利用这些软件的资源。
PSASP 应用程序的共同特点是：• 可计算大规模（可达 3000 个母线或更多）的交直流混合电力系统• 有公用的数据库做支持，不必为每一种计算准备其基础数据• 有固定模型库和用户自定义模型库作支持• 不但有通常的文本方式计算，而且还有单线图上的操作（修改数据、操作开关、增加故障等）计算，其计算结果直接标注在图上，具有仿真的效果。
• 具有多种形式（图形、图示、报表、曲线等）的结果分析输出• 提供了与 Excel、AutoCAD、Matlab 等常用软件工具的接口我校购买的 PSASP 软件包主要包括以下功能模块：潮流计算；暂态稳定计算；短路计算，网损分析计算；静态安全分析；最优潮流（含无功优化）计算；小干扰稳定分析计算；用户程序接口；单线图和地理位置图的绘制；继电保护整定计算（试用版）。
PSASP软件手册
武汉大学电气工程学院
电力系统及其自动化教研室 二〇〇四年二月
1 软件简介
1.1 概述
《电力系统分析综合程序》（Power System Analysis Software Package， PSASP）是由中国电力科学研究院研发的电力系统分析程序。主要用于电力 系统规划设计人员确定经济合理、技术可行的规划设计方案；运行调度人员 确定系统运行方式、分析系统事故、寻求反事故措施；科研人员研究新设备、 新元件投入系统等新问题以及高等院校用于教学和研究。
(3) 建立两绕组变压器数据
点击“两绕组变压器”，弹出两绕组变压器数据录入窗口，并在窗口中 依次录入变压器的正序数据和零序数据：
该系统的变压器数据浏览如下：
数 I 侧 J 侧母线 编 连接方式 单 正序 正序 零序 零序
据母
号
位 电阻 电抗 电阻 电抗
组线
常 发 GEN1-230 7 三角形/星形 标 0.000 0.05760 0.000 0.0576
算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及 电磁－机电暂态分析的次同步谐振计算等。
PSASP 有着友好、方便的人机界面，如基于图形的数据输入和图上操作， 自定义模型图以及图形、曲线、报表等各种形式输入。
PSASP 与 Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的 接口，可充分利用这些软件的资源。
在该画面中，要完成的工作如下： ①指定数据目录 第一次可通过“创建数据目录” 按钮，建立新目录，如：E:\WSCC-9。 以后可通过“选择数据目录”按钮，选择该目录。 ②给定系统基准容量 在系统基准容量项中，键入该系统基准容量 100MVA。建立了数据之后， 该数不要轻易改动。 2 文本方式下的数据输入 在 PSASP 主画面中点击“文本支持环境”按钮，进入文本支持环境。
PSASP电力系统分析综合程序简介
目录PSASP 电力系统分析综合程序简介 .......................................................................................... - 1 - PSASP 图模一体化平台（7.0 版） ............................................................................................ - 3 - PSASP 潮流计算程序 .................................................................................................................. - 6 - PSASP 暂态稳定计算程序 .......................................................................................................... - 8 - PSASP 短路计算程序 ................................................................................................................ - 10 - PSASP 电磁暂态仿真计算程序 ................................................................................................ - 12 - PSASP 最优潮流和无功优化计算程序 .................................................................................... - 14 - PSASP 静态安全分析计算程序 ................................................................................................ - 16 - PSASP 网损分析计算程序 ........................................................................................................ - 17 - PSASP 静态和动态等值计算程序 ............................................................................................ - 18 - PSASP 用户自定义模型和程序接口 ........................................................................................ - 19 - PSASP 直接法稳定计算程序 .................................................................................................... - 21 - PSASP 小干扰稳定分析程序 .................................................................................................... - 22 - PSASP 电压稳定分析程序 ........................................................................................................ - 24 - PSASP 继电保护整定计算程序 ................................................................................................ - 25 - PSASP 线性/非线性参数优化程序........................................................................................... - 27 - PSASP 谐波分析程序 ................................................................................................................ - 28 - PSASP 分布式离线计算平台 .................................................................................................... - 30 - PSASP 电网风险评估系统 ........................................................................................................ - 32 - PSASP 暂态稳定极限自动求解程序 ........................................................................................ - 34 - PSASP 负荷电流防冰融冰辅助决策系统 ................................................................................ - 35 -PSASP电力系统分析综合程序简介电力系统分析综合程序（Power System Analysis Software Package，PSASP）是中国电力科学研究院电力系统技术分公司（原电网数字仿真技术研究所）开发的一套用于进行电力系统分析计算的软件包，其主要包括如下模块：PSASP 图模一体化平台PSASP 潮流计算模块（LF）PSASP 暂态稳定计算模块（ST）PSASP 短路计算模块（SC）PSASP 最优潮流和无功优化计算模块（OPF）PSASP 静态安全分析模块（SA）PSASP 网损分析模块（NL）PSASP 静态和动态等值计算模块（EQ）PSASP 用户自定义模型和程序接口模块（UD/UPI）PSASP 直接法稳定计算模块（DST）PSASP 小干扰稳定分析模块（SST）PSASP 电压稳定分析模块（VST）PSASP 继电保护整定计算模块（RPS）PSASP 线性/非线性参数优化模块（LPO/NPO）PSASP 谐波分析模块（HMA）PSASP 分布式离线计算平台PSASP 电网风险评估系统PSASP 暂态稳定极限自动求解程序PSASP 负荷电流防冰融冰辅助决策系统PSASP 功能强大、使用方便、高度集成并开放，是具有我国自主知识产权的大型软件包。
武大电力系统分析实验报告
电力系统分析上机实验实验报告实验一电力系统分析综合程序PSASP概述一、实验目的了解用PSASP进行电力系统各种计算的方法。
二、PSASP简介1．PSASP是一套功能强大，使用方便的电力系统分析综合程序，是具有我国自主知识产权的大型软件包。
2．PSASP的体系结构：第一层是：公用数据和模型资源库，第二层是使用程序包，第三层是计算结果和分析工具。
3．PSASP的使用方法：（以短路计算为例）1).输入电网数据，形成电网基础数据库及元件公用参数数据库，（后者含励磁调节器，调速器，PSS等的固定模型），也可使用用户自定义模型UD。
在此，可将数据合理组织成若干数据组，以便下一步形成不同的计算方案。
✧文本支持环境：点击“数据”菜单项，执行“基础数据”和“公用参数”命令，可依次输入各电网元件的参数。
✧图形支持环境：在“编辑模式下”，利用工具箱，输入电网接线图。
作图时，若元件参数尚未输入，会自动弹出相关数据录入窗口，此时输入数据即可。
注意：两种环境下，均应先输入母线数据，再处理其他元件！！！2).方案定义：从基础数据库中抽取数据组，组合成不同方案，以确定电网的规模，结构和运行方式。
✧文本支持环境：点击“计算”菜单项，执行“方案定义”命令。
✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“方案定义”命令。
3）数据检查：对确定的电网结构进行检查，检查网架结构的合理性，计算规模是否超出范围。
✧文本支持环境：点击“计算”菜单项，执行“数据检查”命令。
✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“数据检查”命令。
4）作业定义：给出计算控制信息，明确具体的计算任务。
✧文本支持环境：点击“计算”菜单项，执行“短路”命令。
✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“短路”命令。
5）执行计算：✧文本支持环境：在上述“短路计算信息”窗口，完成作业定义之后，点击“计算”按钮即可。
✧图形支持环境：“运行模式”下，a. 点击“视图”菜单项，执行“短路”命令，选择作业；b. 点击“计算”菜单项，执行“短路”命令，执行计算；c. 点击“格式”菜单项，执行“短路结果”命令，确定计算结果在图上的显示方式。
实验一-电力系统分析综合程序PSASP的学习和单线图的绘制
实验一电力系统分析综合程序PSASP的学习和单线图的绘制一、实验目的：1、了解用PSASP 进行电力系统各种计算的方法。
2、通过输入一个9 节点系统的基础数据并绘制其单线图熟悉PSASP 软件的使用。
二、实验设备1、计算机2、PSASP 软件3、加密狗三、实验步骤1、双击PSASP 图标，进入PSASP 主画面，2、点击“文件” ，新建工程，选择存放路径，3、新建单线图，4、在绘图窗口绘制单线图，并进行参数录入，5、保存退出。
四、实验内容1、绘制单线图2. 录入系统潮流计算数据 基础数据 (系统参数 )如下：(1) 母线数据母线名基准电压 (kV)所属区域 电压上限 电压下限发电 116.5002 18.150 14.850 发电 218.0001 19.800 16.200 发电 313.800115.18012.420GEN1-230 230.000 2GEN2-230 230.000 1GEN3-230 230.000 1STNA-230 230.000 2STNB-230 230.000 2STNC-230 230.0001五、实验注意事项：1) 本系统文件请存入习题下;2) 严禁删除或更改计算机中除上述目录以外的一切内容；3) 严禁自带软盘输入输出数据。
六、实验报告：使用PSASP 的体会。
实验二基于PSASP 的电力系统潮流计算实验、实验目的1、理解电力系统分析中潮流计算的相关概念，2、掌握用PSASP 软件对系统潮流进行计算的过程，3、学会在文本方式下和图形方式下的对潮流计算结果进行分析。
二、实验设备1、计算机2、PSASP 软件3、加密狗三、实验步骤1、双击PSASP 图标，进入PSASP 主画面，2、点击“编辑模式” ，可进行绘图和参数录入：a、绘制出所有母线，输入母线数据；b 、添加发电机、负荷、交流线、变压器、支路，输入该元件数据；3、点击“作业”菜单项，执行“方案定义”命令(例如方案为1，数据组选择BASIC )，点击“确定”。
PSASP电力系统分析综合程序简介
目录PSASP电力系统分析综合程序简介............................................................................................- 1 - PSASP图模一体化平台（7.0版）..............................................................................................- 3 - PSASP潮流计算程序....................................................................................................................- 6 - PSASP暂态稳定计算程序............................................................................................................- 8 - PSASP短路计算程序................................................................................................................. - 10 - PSASP电磁暂态仿真计算程序................................................................................................. - 12 - PSASP最优潮流和无功优化计算程序..................................................................................... - 14 - PSASP静态安全分析计算程序................................................................................................. - 16 - PSASP网损分析计算程序..........................................................................................................- 17 - PSASP静态和动态等值计算程序............................................................................................. - 18 - PSASP用户自定义模型和程序接口......................................................................................... - 19 - PSASP直接法稳定计算程序..................................................................................................... - 21 - PSASP小干扰稳定分析程序..................................................................................................... - 22 - PSASP电压稳定分析程序......................................................................................................... - 24 - PSASP继电保护整定计算程序................................................................................................. - 25 - PSASP线性/非线性参数优化程序 ............................................................................................ - 27 - PSASP谐波分析程序................................................................................................................. - 28 - PSASP分布式离线计算平台..................................................................................................... - 30 - PSASP电网风险评估系统......................................................................................................... - 32 - PSASP暂态稳定极限自动求解程序......................................................................................... - 34 - PSASP负荷电流防冰融冰辅助决策系统................................................................................. - 35 -PSASP电力系统分析综合程序简介电力系统分析综合程序（Power System Analysis Software Package，PSASP）是中国电力科学研究院电力系统技术分公司（原电网数字仿真技术研究所）开发的一套用于进行电力系统分析计算的软件包，其主要包括如下模块：➢PSASP图模一体化平台➢PSASP潮流计算模块（LF）➢PSASP暂态稳定计算模块（ST）➢PSASP短路计算模块（SC）➢PSASP最优潮流和无功优化计算模块（OPF）➢PSASP静态安全分析模块（SA）➢PSASP网损分析模块（NL）➢PSASP静态和动态等值计算模块（EQ）➢PSASP用户自定义模型和程序接口模块（UD/UPI）➢PSASP直接法稳定计算模块（DST）➢PSASP小干扰稳定分析模块（SST）➢PSASP电压稳定分析模块（VST）➢PSASP继电保护整定计算模块（RPS）➢PSASP线性/非线性参数优化模块（LPO/NPO）➢PSASP谐波分析模块（HMA）➢PSASP分布式离线计算平台➢PSASP电网风险评估系统➢PSASP暂态稳定极限自动求解程序➢PSASP负荷电流防冰融冰辅助决策系统PSASP功能强大、使用方便、高度集成并开放，是具有我国自主知识产权的大型软件包。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

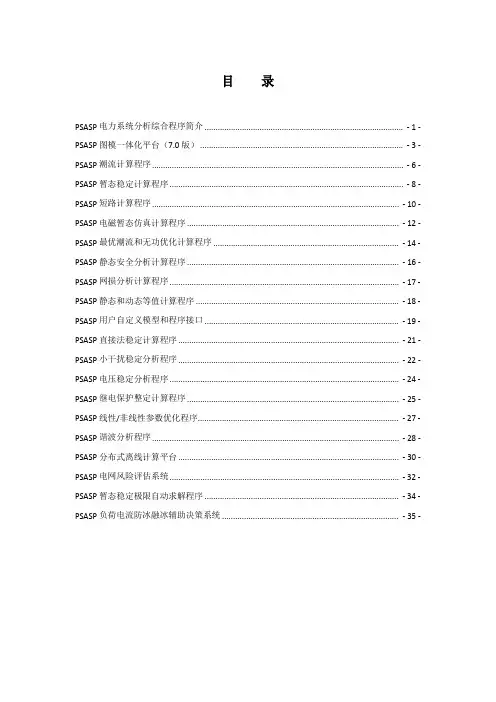

电力系统分析综合程序简介A Brief Introduction of PSASP®中国电力科学研究院2011年5月目录PSASP电力系统分析综合程序简介............................................................................................- 1 -PSASP图模一体化平台（7.0版）..............................................................................................- 3 -PSASP潮流计算程序....................................................................................................................- 6 -PSASP暂态稳定计算程序............................................................................................................- 8 -PSASP短路计算程序................................................................................................................. - 10 -PSASP最优潮流和无功优化计算程序..................................................................................... - 12 -PSASP静态安全分析计算程序................................................................................................. - 14 -PSASP网损分析计算程序......................................................................................................... - 15 -PSASP静态和动态等值计算程序............................................................................................. - 16 -PSASP用户自定义模型和程序接口..........................................................................................- 17 -PSASP直接法稳定计算程序..................................................................................................... - 19 -PSASP小干扰稳定分析程序......................................................................................................- 20 -PSASP电压稳定分析程序......................................................................................................... - 22 -PSASP继电保护整定计算程序................................................................................................. - 23 -PSASP线性/非线性参数优化程序 ........................................................................................... - 25 -PSASP谐波分析程序..................................................................................................................- 26 -PSASP分布式离线计算平台..................................................................................................... - 28 -PSASP电网风险评估系统......................................................................................................... - 30 -PSASP暂态稳定极限自动求解程序......................................................................................... - 32 -PSASP负荷电流防冰融冰辅助决策系统................................................................................. - 33 -PSASP电力系统分析综合程序简介电力系统分析综合程序（Power System Analysis Software Package，PSASP）是中国电力科学研究院电力系统技术分公司（原电网数字仿真技术研究所）开发的一套用于进行电力系统分析计算的软件包，其主要包括如下模块：PSASP图模一体化平台PSASP潮流计算模块（LF）PSASP暂态稳定计算模块（ST）PSASP短路计算模块（SC）PSASP最优潮流和无功优化计算模块（OPF）PSASP静态安全分析模块（SA）PSASP网损分析模块（NL）PSASP静态和动态等值计算模块（EQ）PSASP用户自定义模型和程序接口模块（UD/UPI）PSASP直接法稳定计算模块（DST）PSASP小干扰稳定分析模块（SST）PSASP电压稳定分析模块（VST）PSASP继电保护整定计算模块（RPS）PSASP线性/非线性参数优化模块（LPO/NPO）PSASP谐波分析模块（HMA）PSASP分布式离线计算平台PSASP电网风险评估系统PSASP暂态稳定极限自动求解程序PSASP负荷电流防冰融冰辅助决策系统PSASP功能强大、使用方便、高度集成并开放，是具有我国自主知识产权的大型软件包。
其自1973年开发应用以来，经历了多次大跨越式的改进，并于1985年荣获首届国家科技进步一等奖。
PSASP立足于易于应用、可扩展、跨平台、兼容性好、数据库通用、设置灵活的设计理念和总体架构，以其高可靠性、强大的计算功能、友好的人机界面和开放的平台赢得了众多用户的青睐。
目前，PSASP已拥有600多家用户，遍及全国各网、省、地、县电力调度运行、电力规划设计单位、高等院校、科研机构、大工业企业、配电系统、铁路系统等，市场占有率在80％以上。
依托多年的电力系统计算分析经验和技术优势，PSASP在原有诸多功能的基础上，又开发了分布式离线计算平台、电网风险评估系统、负荷电流防冰融冰辅助决策系统、暂态稳定极限自动求解程序、PSASP在线应用等多个产品，为提高我国电力系统仿真速度、分析能力和智能化水平提供了有力支撑。
PSASP图模一体化平台（7.0版）为了便于用户使用以及软件功能扩充，在电力系统分析综合程序（PSASP）7.0版中设计和开发了图模一体化支持平台。
该平台具备多文档界面（MDI，Multi Document Interface），可以方便地建立电网分析的各类数据，绘制所需要的各种图形（单线图、地理位置接线图、★基本特点功能强大、人机界面友好、使用操作方便，真正实现了图模一体化，具有良好的可扩展性、兼容性和通用性。
★主要功能PSASP图模一体化支持平台的主要功能和特点包括：(1) 用户可以通过平台方便地建立电网数据、绘制电网图形、进行各种分析计算。
人机界面友好，操作方便。
(2) 真正实现了图模一体化。
可边绘图边建数据，也可根据已有数据进行图形自动快速绘制。
图形、数据自动对应，所见即所得。
(3) 应用该平台可以绘制各种电网图形，包括单线图、地理位置接线图、厂站主接线图等。
·图形独立于计算模块，并为各计算模块共享；·可在图形上进行各种计算操作，并在图上显示各种计算结果；·同一系统可对应多套单线图、地理位置接线图、厂站主接线图，多层子图嵌套；·可定义各种厂站主接线模板，通过模板自动生成厂站主接线图及其数据；·各种电网图形基于统一的图形组态定义，实现各类元件图元样式的灵活定义和扩展。
(4) 具备安全的数据架构，进行了层次化的数据保护，保证了电网数据和图形的安全性和一致性。
(5) 采用实时数据库为图形界面显示和分析计算提供快速数据访问途径，保证了PSASP7.0版图形显示和分析计算的高效性；并可与在线数据接口，便于PSASP的在线应用。
(6) 具有良好的可扩展性，基于该平台的应用软件（计算模块）的接入为“即插即用”式，便于PSASP程序模块定制剪裁及功能扩充，适应用户需求不断发展的需要。
(7) 具备网络拓扑和网络校验功能，可对各计算模块需要的计算数据进行必要的数据校验和网络拓扑计算。
(8) 兼容PSASP各种版本的数据；提供BPA、IEEE等数据格式的转换接口。
(9) 通过与实际厂站中物理元件的对应，实现PSASP与在线数据接口。
平台可接入SCADA/EMS等实际量测信息，实现PSASP在线分析计算。
(10) 除PSASP之外，该平台还可作为在线动态安全评估（DSA）、调度员培训模拟（DTS）等系统的运行支持平台。
(11) 使用标准Qt图形库支持，保证了程序的多平台兼容性，可运行于Windows/Linux/UNIX操作系统下。
(12) 向AutoCAD, MatLab, Excel 等通用软件开放。
