竭诚为您提供优质文档/双击可除rlc串联电路频率特性实验报告篇一：RLc串联电路的幅频特性与谐振现象实验报告_-_4(1)《电路原理》实验报告实验时间：20XX/5/17一、实验名称RLc串联电路的幅频特性与谐振现象二、实验目的1．测定R、L、c串联谐振电路的频率特性曲线。
2．观察串联谐振现象，了解电路参数对谐振特性的影响。
1．R、L、c串联电路(图4-1)的阻抗是电源频率的函数，即：Z?R?j(?L?1)?Zej??c三、实验原理当?L?1时，电路呈现电阻性，us一定时，电流达最大，这种现象称为串?c联谐振，谐振时的频率称为谐振频率，也称电路的固有频率。
即?0?1Lc或f0?12?LcR无关。
图4-12．电路处于谐振状态时的特征：①复阻抗Z达最小，电路呈现电阻性，电流与输入电压同相。
②电感电压与电容电压数值相等，相位相反。
此时电感电压(或电容电压)为电源电压的Q倍，Q称为品质因数，即Q?uLuc?0L11ususR?0cRRc在L和c为定值时，Q值仅由回路电阻R的大小来决定。
③在激励电压有效值不变时，回路中的电流达最大值，即：I?I0?usR3．串联谐振电路的频率特性：①回路的电流与电源角频率的关系称为电流的幅频特性，表明其关系的图形称为串联谐振曲线。
电流与角频率的关系为：I(?)?us1??R2??L???c??2?us0??R?Q2?0??I00??1?Q2?0?2当L、c一定时，改变回路的电阻R值，即可得到不同Q 值下的电流的幅频特性曲线(图4-2)图4-2有时为了方便，常以?I为横坐标，为纵坐标画电流的幅频特性曲线(这称?0I0 I下降越厉害，电路的选择性就越好。
I0为通用幅频特性)，图4-3画出了不同Q值下的通用幅频特性曲线。
回路的品质因数Q越大，在一定的频率偏移下，为了衡量谐振电路对不同频率的选择能力引进通频带概念，把通用幅频特性的幅值从峰值1下降到0.707时所对应的上、下频率之间的宽度称为通频带(以bw表示)即：bw??2?1??0?0由图4-3看出Q值越大，通频带越窄，电路的选择性越好。
RLC电路特性的研究RLC
RLC电路特性的研究RLCRLC电路特性的研究电容、电感元件在交流电流中的阻抗是随着电源频率的改变而变化的。
将正弦交流电压加到电阻、电容和电感组成的电路中时,各元件上的电压及相位会随着变化,这称作电路的稳态特性:将一个阶跃电压加到RLC 元件组成的电路中时,电路的状态会由一个平衡态转变到另一个平衡态,各元件上的电压会出现有规律的变化,这称为电路的暂态特性。
[实验目的]1、观测RC和 RL 串联电路的幅频特性和相频特性2、了解RLC 串联、并联电路的相频特性和幅频特性3、观察和研究RLC 电路的串联谐振和并联谐振现象4、观察RC和 RL 电路的暂态过程,理解时间常数τ的意义5、观察RLC 串联电路的暂态过程及其阻尼振荡规律6、了解和熟悉半波整流和桥式整流电路以及RC低通滤波电路的特性[实验仪器]1、FB318 型RLC 电路实验仪2、双踪示波器3、数字存储示波器选用[实验原理]一、RC串联电路的稳态特性1、 RC 串联电路的频率特性图1串联电路在图 1 所示电路中,电阻R 、电容C 的电压有以下关系式:UI12 2R +ωCU IRRIUCωC1ψ ?arctanωCR 图2RC串联电路的相频特性其中ω为交流电源的角频率,U 为交流电源的电压有效值,为电流和电源电压的相位差,它与角频率ω的关系见图 2 可见当ω增加时,I 和U 增加,而U 减小。
当ω很小时φR C→-π/2,ω很大时φ→0。
2、RC低通滤波电路如图 3所示,其中为U 输入电压,U 为输出电压,则有i 0U 1U 1 + j ωRCi它是一个复数,其模为:U12U1 + ωCRi1设ω ,则由上式可知:RCUω0 时, 1UiU 1ωω0时 0.707U2iUω→∞时UiU U U0 0 0可见随ω的变化而变化,并当有ω<ω时 ,变化较小,ω>ω时, 明0 0U U Ui i i显下降。
这就是低通滤波器的工作原理,它使较低频率的信号容易通过,而阻止较高频率的信号通过。
rlc电路特性实验报告
rlc电路特性实验报告RLC电路特性实验报告引言：RLC电路是由电阻（R）、电感（L）和电容（C）组成的电路，是电子学中的基本电路之一。
通过对RLC电路的特性进行实验研究，可以深入了解电路的振荡、滤波和共振等特性。
本实验旨在通过对RLC电路的实验研究，探索其特性及其在实际应用中的意义。
实验一：RLC电路的频率响应特性实验目的：通过改变输入信号的频率，研究RLC电路的频率响应特性，包括共振频率、带宽和相位差等。
实验步骤：1. 搭建RLC串联电路，将信号发生器连接到电路的输入端，示波器连接到电路的输出端。
2. 逐渐改变信号发生器的频率，记录示波器上电压信号的变化。
3. 根据示波器上的波形图，确定共振频率、带宽和相位差。
实验结果与讨论：通过实验观察和数据记录，我们得到了RLC电路的频率响应特性曲线。
在实验中，我们发现当输入信号的频率与电路的共振频率相同时，电路的响应最大。
这是因为在共振频率下，电感和电容的阻抗相互抵消，电路的总阻抗最小，电流得到最大增强。
此外，我们还观察到在共振频率两侧，电路的响应逐渐减小，形成带宽。
带宽的大小取决于电路的品质因数，品质因数越大，带宽越窄。
此外，我们还测量了电路中电压和电流的相位差，发现在共振频率附近，相位差接近零，而在共振频率两侧，相位差逐渐增大。
实验二：RLC电路的振荡特性实验目的：通过改变电路中的电容或电感值，研究RLC电路的振荡特性，包括自由振荡频率、衰减系数和稳态响应等。
实验步骤：1. 搭建RLC串联电路，将信号发生器连接到电路的输入端，示波器连接到电路的输出端。
2. 逐渐改变电容或电感的值，记录示波器上电压信号的变化。
3. 根据示波器上的波形图，确定自由振荡频率、衰减系数和稳态响应。
实验结果与讨论：通过实验观察和数据记录，我们得到了RLC电路的振荡特性曲线。
在实验中，我们发现当电路中的电容或电感值发生变化时，电路的自由振荡频率也会相应改变。
自由振荡频率与电容和电感的数值有关，可以通过计算公式进行估算。
RLC电路特性的研究2
RLC 电路特性的研究一、实验内容：1）RC 串联电路的暂态特性2）RLC 串联电路的稳态特性：幅频特性、相频特性二、实验仪器：FB318型RLC 电路实验仪、双踪示波器三、预备知识：1．正弦电流电路中的电容的容抗和电感的感抗电感的感抗：L X L ω=,L j jXZ LL ω==2. 在交流电路中，RLC 串联电路具有的作用在交流电路中，电阻值和频率无关，RLC 串联电路的电流与电阻电压是同相位；电容具有“通高频、阻低频”的特性；电感具有“通低频，阻高频”的特性。
RLC 串联电路具有特殊的幅频特性和相频特性，有选频和滤波作用。
3. 交流电路中，电压和电流的大小和相位的变化的表示交流电路的电压．．和电流．．有大小和相位的变化，通常用复数法及其矢量图解法来研究。
RLC 串联电路如图1所示，交流电源电压为S U，则C L R S U U U U++=RLC 电路的复阻抗图1 RLC 串联电路回路电流电流大小矢量图解法如图2所示，总电压S U 与电流I 之间的相位（或S U与电阻电压R U 的相位）RLC 串联回路相位ϕ与电源频率f （f πϖ2=）有关。
四、实验原理：1. RLC 串联电路 1） RLC 串联谐振RLC 串联电路中，当信号的频率f 为谐振即感抗与容抗相等Z=R ）电阻，这种现象称为RLC ．．．串联谐振．．．．。
2）RLC 串联电路的幅频特性曲线RLC 串联回路电流 I 与电源的频率f （ω=2πf ）有关，RLC 串联电路的I ―f 的关系曲线称为RLC 串联电路的幅频特性曲线，如图3所示。
图3 RLC 串联幅频曲线3）回路的品质因数谐振时，回路的感抗（或容抗）与回路的电阻之比称为回路的品质因数，以Q 表示，或4）RLC 回路的通频带RLC 串联幅频曲线如图3所示，将电流I =0.707I 0的两点频率f 1、f 2的间距定义为RLC 回路的通频带∆f 0.7，当RLC 电路中L 、C 不变时，根据Qf f 07.02=∆和RLQ0ω=，电阻R 越大，则品质因数Q越小，通频带2∆f 0.7越宽，滤波性能就越差（如图3所示）。

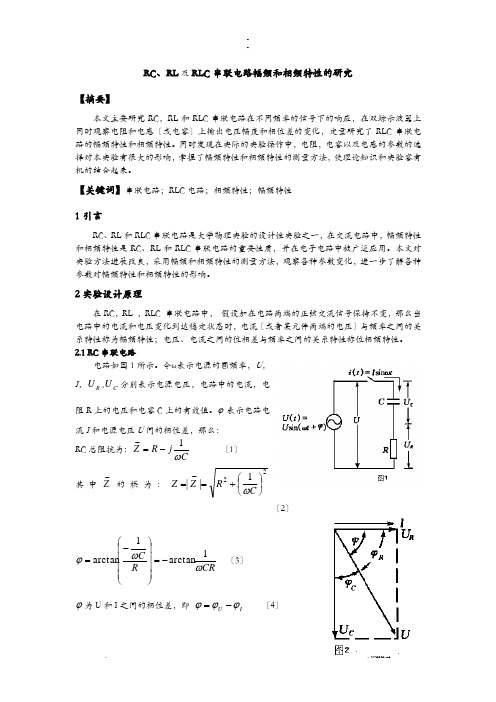

RC、RL及RLC串联电路幅频和相频特性的研究报告
