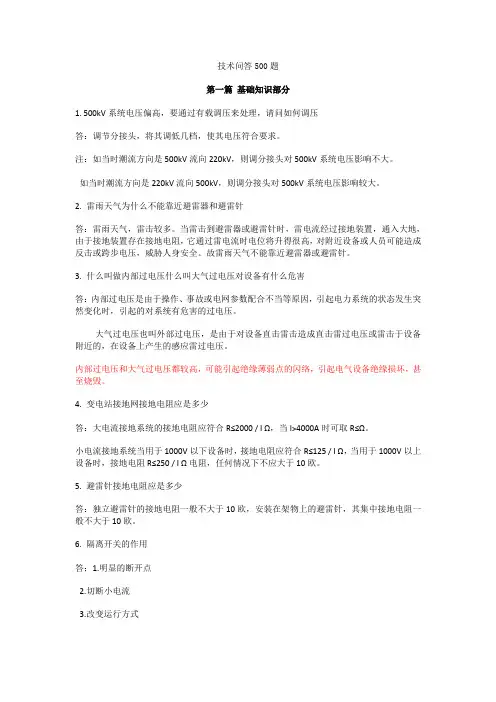

电网技术问答500题
技术问答500题第一篇基础知识部分1. 500kV系统电压偏高，要通过有载调压来处理，请问如何调压答：调节分接头，将其调低几档，使其电压符合要求。
注：如当时潮流方向是500kV流向220kV，则调分接头对500kV系统电压影响不大。
如当时潮流方向是220kV流向500kV，则调分接头对500kV系统电压影响较大。
2. 雷雨天气为什么不能靠近避雷器和避雷针答：雷雨天气，雷击较多。
当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地，由于接地装置存在接地电阻，它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。
故雷雨天气不能靠近避雷器或避雷针。
3. 什么叫做内部过电压什么叫大气过电压对设备有什么危害答：内部过电压是由于操作、事故或电网参数配合不当等原因，引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。
大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的，在设备上产生的感应雷过电压。
内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。
4. 变电站接地网接地电阻应是多少答：大电流接地系统的接地电阻应符合R≤2000 / I Ω，当I>4000A时可取R≤Ω。
小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / I Ω，当用于1000V以上设备时，接地电阻R≤250 / I Ω电阻，任何情况下不应大于10欧。
5. 避雷针接地电阻应是多少答：独立避雷针的接地电阻一般不大于10欧，安装在架物上的避雷针，其集中接地电阻一般不大于10欧。
6. 隔离开关的作用答；1.明显的断开点2.切断小电流3.改变运行方式7. 工作票许可人的职责答：1．负责审查工作票所列安全措施是否正确完备，是否符合现场条件；2．工作现场布置的安全措施是否完善；3．负责检查停电设备有无突然来电的危险；4．对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充。
高压变配电技术问答500问(二)
高压变配电技术问答500问(二)101．什么是运用中的电气设备？答：所谓运用中的电气设备，是指全部带有电压或一部分带有电压及一经操作即带有电压的电气设备。
102．500kV线路按什么条件装设高压并联电抗器？答500kV线路按下列条件考虑装设高压并联电抗器：（1）在500kV电网各发展阶段中，正常及检修（送变电单一元件）运行方式下，发生故障或任一处无故障三相跳闸时，必须采取措施限制母线及线路侧的工频过电压在较高线路运行电压的1.3及1.4倍额定值以下时。
（2）为保证线路瞬时性单相故障时单相重合成功，经过比较，如认为需要采用高压并联电抗器并带中性点小电抗作为解决潜供电流的措施时。
（3）发电厂为无功平衡需要，而又无法装设低压电抗器时。
（4）系统运行操作（如同期并列）需要时。
103．说明调度术语中“同意”、“许可”、“直接”、“间接”的含义？答：同意：上级值班调度员下级值班调度员或厂站值班人员提出的申请、要求等予以同意。
许可：在改变电气设备的状态和电网运行方式前，根据有关规定，由有关人员提出操作项目，值班调度员同意其操作。
直接：值班调度员直接向值班人员发布调度命令的调度方式。
间接：值班调度员通过下级调度机构值班调度员向其他值班人员转达调度命令的调度方式。
104．油浸变压器有哪些主要部件？答：变压器的主要部件有：铁芯、绕组、油箱、油枕呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度器、净油器等。
105．什么叫全绝缘变压器？什么叫半绝缘变压器？答：半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。
106．变压器在电力系统中的主要作用是什么？答：变压器在电力系统中的作用是变换电压，以利于功率的传输。
电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。
而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户的需要。
高压输电技术问答
高压输电技术问答1.定功率控制模式如何控制有功功率?答:定功率控制是直流工程的主要控制方式。
此时控制系统应当将指定的功率测控点的直流功率，保持在主控站运行人员整定的功率定值上。
对于定功率控制模式来说，其涉及的参数为功率设定值、功率限定值、功率变化率三个参数。
当控制系统接受这三个参数以后，将根据实际的情况(单极或双极、全压或降压)来改变直流传送功率。
一般来说，目前的直流工程还设计了手动停止功率变化和数据防误检测的功能。
2.简述定功率模式的两种控制方式。
答:对于定功率模式来说，可以分为手动控制和自动控制两种方式。
手动控制是通过在控制地点输入双极功率定值来改变双极输送功率。
而自动控制方式下，双极功率定值应当按预先编排好的直流传输功率日负荷曲线自动变化。
3.什么是定电流模式?定电流模式控制有什么好处?答:定电流模式就是保持直流电流为运行人员设定好的参考值。
这种控制模式的响应比定功率控制模式快，所以可以在直流系统遭受剧烈扰动时，用此模式运行，提高系统稳定性。
4.定电流模式如何控制有功功率?答:定电流控制模式就是保持直流极线电流为整定值。
由于通常定电流控制环路的响应比定功率控制环路快，因此直流系统在遭受剧烈扰动时，可以考虑把控制方式从定功率控制切换到定电流控制，以提高系统稳定性。
在定电流模式下，极线电流并不受直流电压的影响，而保持在设定值的水平上。
在此模式下，用于控制电流的参数为电流设定值、电流限定值、电流变化率。
5.定功率模式与定电流模式在线切换有什么原则?答:直流输电系统在线切换控制模式时，应该保证直流电流和直流功率的稳定。
所以一般在控制系统中设计了不同模式之间的数值跟踪功能，也就是说当定功率模式切换到定电流模式时，定电流模式下的电流设定值将会维持在切换瞬间的实际电流值上;当定电流模式切换到定功率模式时，定功率模式下的功率设定值将会维持在切换瞬间的实际功率值上。
特高压知识问答
特高压知识问答1.特高压直流输电线路基本情况介绍问：直流输电线路有哪些基本类型?答：就其基本结构而言，直流输电线路可分为架空线路、电缆线路以及架空——电缆混合线路三种类型。
直流架空线路因其结构简单、线路造价低、走廊利用率高、运行损耗小、维护便利以及满足大容量、长距离输电要求的特点，在电网建设中得到越来越多运用。
因此直流输电线路通常采用直流架空线路，只有在架空线线路受到限制的场合才考虑采用电缆线路。
问：建设特高压直流输电线路需要研究哪些关键技术问题?答：直流架空线路与交流架空线路相比，在机械结构的设计和计算方面，并没有显著差别。
但在电气方面，则具有许多不同的特点，需要进行专门研究。
对于特高压直流输电线路的建设，尤其需要重视以下三个方面的研究：1. 电晕效应。
直流输电线路在正常运行情况下允许导线发生一定程度的电晕放电，由此将会产生电晕损失、电场效应、无线电干扰和可听噪声等，导致直流输电的运行损耗和环境影响。
特高压工程由于电压高，如果设计不当，其电晕效应可能会比超高压工程的更大。
通过对特高压直流电晕特性的研究，合理选择导线型式和绝缘子串、金具组装型式，降低电晕效应，减少运行损耗和对环境的影响。
2. 绝缘配合。
直流输电工程的绝缘配合对工程的投资和运行水平有极大影响。
由于直流输电的“静电吸尘效应”，绝缘子的积污和污闪特性与交流的有很大不同，由此引起的污秽放电比交流的更为严重，合理选择直流线路的绝缘配合对于提高运行水平非常重要。
由于特高压直流输电在世界上尚属首例，国内外现有的试验数据和研究成果十分有限，因此有必要对特高压直流输电的绝缘配合问题进行深入的研究。
3. 电磁环境影响。
采用特高压直流输电，对于实现更大范围的资源优化配置，提高输电走廊的利用率和保护环境，无疑具有十分重要的意义。
但与超高压工程相比，特高压直流输电工程具有电压高、导线大、铁塔高、单回线路走廊宽等特点，其电磁环境与±500千伏直流线路的有一定差别，由此带来的环境影响必然受到社会各界的关注。
特高压交流输电继电保护及相关问题
特高压交流输电继电保护及相关问题摘要：特高压电网是构建全球能源互联网的骨干网架，发展特高压电网已成为国家能源发展、清洁发展的战略重点，因此保证特高压电网的安全稳定运行具有非常重要的意义。
本文先对特高压交流输电系统的特征进行分析，然后研究了短路时电磁暂态过程的特点与特高压继电保护要注意的一些问题，以供相关的工作人员参考。
关键词：特高压交流输电；特高压继电保护特高压输电是目前世界上最先进的输电技术，具有远距离、大容量、低损耗、少占地的综合优势，而特高压电网已经成为能源清洁发展的枢纽通道，有效带动西部清洁能源大力发展，同时也为解决东部雾霾问题提供了行之有效的渠道。
但是在特高压交流输电过程中，可能发生各种故障，影响特高压电网的正常运行方式，继电保护作为保障电力系统安全的最后一道屏障，就显得尤为重要。
因此，我们应结合现有特高压电网实际运行情况对特高压继电保护专业加以进一步研究，更加深入地了解不同类型故障的特点，并提出合理的应对措施与解决方案，保障特高压电网安全稳定运行。
1特高压交流输电系统特征分析将特高压交流输电系统应用于继电保护当中，需要对这一系统的特性进行较好的了解，从而保证特高压交流输电继电保护系统在实际应用时，能够对相关问题进行较好的解决，保证供电的稳定性。
1.1结构参数特征特高压交流输电系统的应用，关键点在于对电磁暂态过程进行把握，并就高压系统以及超高压系统当中，电磁暂态过程存在的差异性进行分析，从而在对特高压交流输电系统应用时，能够更好地进行控制。
一般来说，特高压交流输电系统的电感和电容与750kv线路较为接近。
但是其波阻抗比500kv系统的波阻抗要小。
不过特高压交流输电系统的衰减时间常数为0.12n，而500kv波阻抗的衰减时间常数为0.044n，二者之间具有显著的差异。
从结构角度来看，特高压交流电系统的线路较长，并且分段设置。
在这一过程中，考虑到过电压问题，单线路长度的最大值在500km范围内。

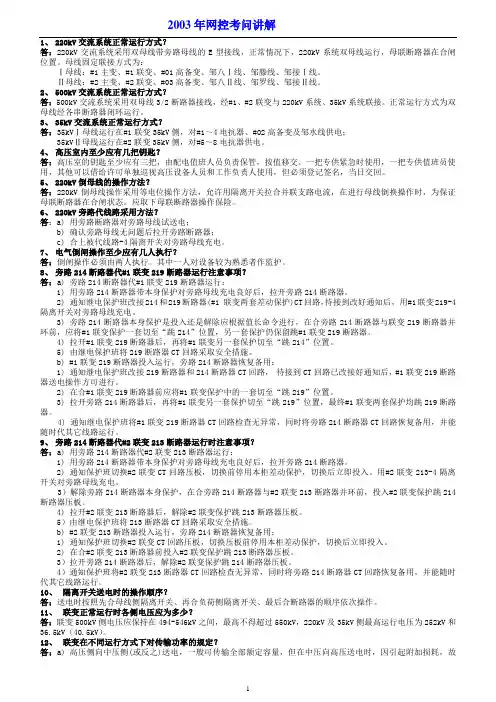

考问讲解汇总(简)
1、220kV交流系统正常运行方式？答：220kV交流系统采用双母线带旁路母线的E型接线，正常情况下，220kV系统双母线运行，母联断路器在合闸位置。
母线固定联接方式为：Ⅰ母线：#1主变、#1联变、#01高备变、邹八Ⅰ线、邹滕线、邹接Ⅰ线。
Ⅱ母线：#2主变、#2联变、#03高备变、邹八Ⅱ线、邹罗线、邹接Ⅱ线。
2、500kV交流系统正常运行方式？答：500kV交流系统采用双母线3/2断路器接线，经#1、#2联变与220kV系统、35kV系统联接。
正常运行方式为双母线经各串断路器闭环运行。
3、35kV交流系统正常运行方式？答：35kVⅠ母线运行在#1联变35kV侧，对#1～4电抗器、#02高备变及邹水线供电；35kVⅡ母线运行在#2联变35kV侧，对#5～8电抗器供电。
4、高压室内至少应有几把钥匙？答：高压室的钥匙至少应有三把，由配电值班人员负责保管，按值移交。
一把专供紧急时使用，一把专供值班员使用，其他可以借给许可单独巡视高压设备人员和工作负责人使用，但必须登记签名，当日交回。
5、220kV倒母线的操作方法？答：220kV倒母线操作采用等电位操作方法，允许用隔离开关拉合并联支路电流，在进行母线倒换操作时，为保证母联断路器在合闸状态。
应取下母联断路器操作保险。
6、220kV旁路代线路采用方法？答：a) 用旁路断路器对旁路母线试送电；b) 确认旁路母线无问题后拉开旁路断路器；c) 合上被代线路-4隔离开关对旁路母线充电。
7、电气倒闸操作至少应有几人执行？答：倒闸操作必须由两人执行。
其中一人对设备较为熟悉者作监护。
8、旁路214断路器代#1联变219断路器运行注意事项？答：a) 旁路214断路器代#1联变219断路器运行：1) 用旁路214断路器带本身保护对旁路母线充电良好后，拉开旁路214断路器。
2)•通知继电保护班改接214和219断路器(#1 联变两套差动保护)CT回路，待接到改好通知后，用#1联变219-4隔离开关对旁路母线充电。
特高压和智能电网知识问答
1题：以下不属于比较合理的超高压-特高压电网电压系列为：（）A.330 千伏（345 千伏）-750 千伏（765 千伏）-1500 千伏系列B.220 千伏-500 千伏-1000 千伏（1100 千伏）系列C.110 千伏-220 千伏-500 千伏（550 千伏）2题：电力缺乏可以通过就地建设电厂解决，为什么需要特高压远距离、大容量特高压输电？（）A.这是由我国能源资源和负荷分布特点决定的B.这是由国家宏观调控决定的C.这是根据区域经济发展程度决定的3题：与现有电网相比，智能电网体现出( )的显著特点。
A.电力流、信息流和业务流高度融合B.对用户的服务形式简单、信息单向C.电源的接入与退出、电能量的传输等更为灵活D.以上都不是答案：1.C 2.A 3.A1题：在估算线路的送电能力时，可以认为电压升高一倍，功率输送能力提高（）。
A.二倍B.三倍C.四倍2题：当线路输送自然功率时，单位长度线路串联电抗消耗的无功与并联电容发出无功相同，沿线电压（）Un。
A.大于B.恒定为C.小于3题：1000 千伏交流线路的电压是500 千伏线路的一倍，波阻抗一般也较低，因此输电能力大幅度提高，自然功率约为500 千伏线路的5 倍，接近（）千瓦。
A.500万B.600万C.400万答案：1.C 2.B 3.A1题：智能电网的先进性主要体现在以下哪些方面( )。
A.信息技术、传感器技术、自动控制技术与电网基础设施有机融合，可获取电网的全景信息，及时发现、预见可能发生的故障。
B.通信、信息和现代管理技术的综合运用，将大大提高电力设备使用效率，降低电能耗损，使电网运行更加经济和高效。
C.实现实时和非实时信息的高度集成、共享与利用，为运行管理展示全面、完整和精细的电网运营状态图，同时能够提供相应的辅助决策支持、控制实施方案和应对预案。
D.以上都是2题：智能电网是( )和( )发展的必然选择。
A.电网技术；自然环境B.科学技术；社会经济C.电网技术；社会经济D.科学技术；自然环境3题：坚强智能电网是以( )为骨干网架、( )协调发展的坚强网架为基础，以( )为支撑，具有信息化、自动化、互动化特征，包含电力系统的发电、输电、变电、配电、用电和调度各个环节，覆盖所有电压等级，实现“( )”的高度一体化融合的现代电网。
关于高压电气 “8个小问题”,你能回答出来几个？
关于高压电气“8个小问题”，你能回答出来几个？一、电工刀可以带电作业吗？答：记住，不可以，它绝缘等级不够电工刀是电工常用的一种切削工具。
电工刀严禁带电作业,以防触电。
二、接地系统的单相触电比不接地系统的单相触电风险大吗？为什么？答：单相触电是指当人体接触带电设备或线路中的某一相导体时，一相电流通过人体经大地回到中性点，这种触电形式称为单相触电。
这是一种危险的触电形式，在生活中较常见。
接地系统的单相触电比不接地系统的单相触电风险大，解释如下：接地回路点的电阻一般小于4欧，而不接地时中性点对地的电阻很大很大(对地容抗回路)，它们两种单相触电时与人体电阻分别构成的回路阻抗不一样，前者人体电阻远大于接地电阻，人体上的压降就大（短路电流大），而后者人体电阻远小于对地容抗，这时人体压降远小于对地容抗压降（接地电流小）。
三、变流器供给操作电源是什么？有什么用途？答：操作电源在变电所中是一个独立的电源。
即使变电所发生短路事故，母线电压降到0，操作电源也不允许出现中断，仍应保证具有足够的电压和足够的容量。
变电所断路器控制、继电保护、自动装自动装置和信号设备所使用的电源称为操作电源。
对操作电源的基本要求是要有足够的可靠性，以保证在正常运行和事故状态下二次设备正常工作。
操作电源可分为两大类:对于接线方式较为简单的小容量变电所、常常采用交流操作电源:对于较为重要、容量较大的变电所，一般采用由蓄电池供电的直流操作电源。
问题中所讲的变流器供给操作电源适用于10KV及以下容量不大的变电所。
只有在发生短路事故时或者在负荷电流较大时，变流器才会有足够的二次电流作为继电保护跳闸之用。
四、在过电压作用过去后，阀型避雷器中会流过雷电流吗？答：不是。
阀型避雷器是电力系统变配电装置防雷保护中常用的防雷保护装置，通常阀型避雷器由串联的火花间隙~串联的阀片电阻和1个瓷套以及上下端螺栓组成。
阀型避雷器在正常电压下，非线性电阻阻值很大，间隙为断路状态，不会有电流；而在雷电波侵入时，由于电压很高（即发生过电压），间隙被击穿，雷电流迅速进入大地，从而防止雷电波的侵入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流特高压电网问答
问：交流特高压电网电气设备的绝缘有什么特点，其影响因素是什么？
答：现代电网应具有安全不间断的基本功能。
实践表明，在全部停电事故中，输电线路和变电站电气设备的绝缘闪络或击穿是最主要的原因。
因此，为了保证电网具有一个可接受的可靠性指标，科学合理地选择电气装置的绝缘水平至关重要。
电气设备的绝缘在运行中会受到以下几种电压的作用：工作电压、暂时过电压、操作过电压、雷电过电压和陡波过电压。
电气装置的绝缘强度一般以在上述各种电压的作用下的放电电压来表征。
交流特高压设备绝缘的主要特点：一是运行电压高。
为了降低设备尺寸和造价，通过采用大容量高性能的避雷器等措施，降低过电压水平和设备试验绝缘水平，运行电压与试验水平的比值同超高压相比有显著增加。
二是设备的重要性提高。
特高压线路输送容量可达500千瓦，单组变压器容量为300千瓦，要求设备具有更高的可靠性。
三是设备尺寸比较大。
由于设备尺寸增大，杂散分布电容和局部发热等因素对绝缘的长期稳定运行形成威胁。
特高压输电线路的绝缘可以分为两类：一类是导线与杆塔或大地之间的空气间隙，另一类则是绝缘子。
由于电压等级的提高，特高压输电工程对绝缘子提出了更高的要求，如高机械强度、防污闪、提高过电压耐受能力和降低无线电干扰等。
问：什么是内部过电压？交流特高压电网的内部过电压与超高压电网相比，有哪些相同点和不同点？
答：内部过电压是由于电力系统故障，或开关操作而引起的电网中能量的转化，从而造成瞬时或持续高于电网额定允许电压，并对电气装置可能造成威胁的电压升高。
内部过电压分为操作过电压和暂时过电压两大类，其中在故障或操作时瞬间发生的称为操作过电压，其持续时间一般在几十毫秒之内；在暂态过渡过程结束以后出现的，持续时间大于0.1秒甚至数小时的持续性过电压称为暂时过电压。
暂时过电压又可以分为工频过电压和谐振过电压。
另外，在GIS变电站中，由于隔离刀闸操作，会产生波头很陡、频率很高的操作过电压，其频率达数百千周至几十兆周，称之为快速暂态过电压(VFTO)。
VFTO可能威胁到GIS及其相邻设备的安全，特别是变压器匝间绝缘的安全，也可能引发变压器内部的高频振荡。
特高压电网的过电压问题与超高压电网相比有相似之处，但由于特高压系统线路输送容量大、距离可能更长，而自身的无功功率很大，每100公里的1000千伏线路无功功率可达530兆乏左右，使得在甩负荷时可能导致严重的暂时过电压；在正常运行负荷变化时将给无功调节、电压控制以及故障时单相重合闸潜供电流熄灭等造成一系列困难。
同时高电压长空气绝缘的饱和、高海拔和电气设备制造等方面的因素，给过电压限制提出更高的要求。
问：交流特高压电网的雷电过电压有什么特点？有什么保护措施？
答：交流特高压电网的雷电过电压及其防护可以分为线路和变电站两个方面。
线路的雷电过电压防护包括绕击和反击防护，变电站的雷电过电压防护包括直击雷和侵入波的防护。
1.特高压线路的雷电过电压防护
由于特高压输电线路杆塔高度高，导线上工作电压幅值很大，比较容易从导线上产生向上先导，相当于导线向上伸出的导电棒，从而引起避雷线屏蔽性能变差。
这一点不但可从电气几何理论上得到解释，运行情况也提供了佐证。
前苏联的特高压架空输电线路运行期间内曾多次发生雷击跳闸，基本原因是在耐张转角塔处雷电绕击导线。
日本特高压架空输电线路在降压运行期间雷击跳闸率也很高，据分析是线路遭到侧面雷击引起了绝缘子闪络。
理论分析和运行情况均表明，特高压输电线路雷击跳闸的主要原因是避雷线屏蔽失效，雷电绕击导线造成的。
因此采用良好的避雷线屏蔽设计，是提高特高压输电线路耐雷性能的主要措施。
同时还应该考虑到特高压输电线路导线上工作电压对避雷线屏蔽的影响。
对于山区，因地形影响(山坡、峡谷)，避雷线的保护可能需要取负保护角。
2.特高压变电站的雷电过电压保护
根据我国110～500千伏变电站多年来的运行经验，如果特高压变电站采用敝开式高压配电装置，可直接在变电站构架上安装避雷针或避雷线作为直击雷保护装置;如果采用半封闭组合电器(HGIS)或全封闭组合电器(GIS)，进出线套管需设直击雷保护装置，而GIS本身仅将其外壳接至变电站接地网即可。
与超高压变电站一样，特高压变电站电气设备也需考虑由架空输电线路传入的雷电侵入波过电压的保护，其根本措施在于在变电站内适当的位置设置避雷器。
由于限制线路上操作过电压的要求，在变电站出线断路器的线路侧和变压器回路均需要安装避雷器。
至于变电站母线上是否要安装避雷器，以及各避雷器距被保护设备的距离，则需通过数字仿真计算予以确定。
问：交流特高压电网绝缘配合的特点是什么？与超高压电网有什么区别？
答：绝缘配合技术是考虑运行环境和过电压保护装置特性的基础上，科学合理地选择电网中电气装置的绝缘水平。
在此过程中，权衡设备造价、维修费用和故障损失，力求用合理的成本获得较好的经济利益。
交流特高压电网中，由于空气间隙的放电电压在操作过电压下呈现饱和特性，从而使得电网中电气设备的绝缘占据电网设备总投资的份额愈来愈大；同时由于特高压电网输送容量巨大，绝缘故障的后果将非常严重，因此在特高压电网中绝缘配合问题更值得关注，在特高压的绝缘配合研究中需采用更精确的方法。
例如对于操作过电压作用下空气间隙的选择，宜采用长操作波头(1000微秒)的试验情况替代以往超高压电网线路绝缘配合时采用标准操作波形(250微秒)。
问：交流特高压电网有哪些限制内部过电压的措施？
答：交流特高压输电系统限制内部过电压的主要措施如下：
1.输电线路上装设高压并联电抗器，其中性点通过小电抗接地；
2.线路的架空地线（避雷线）采用光纤电缆（OPGW）或良导体导线；
3.变电站母线和输电线路上装设吸收能量较大的避雷器；
4.断路器采用合分闸电阻；
5.在GIS变电站中采用有电阻接入的隔离刀闸装置。
