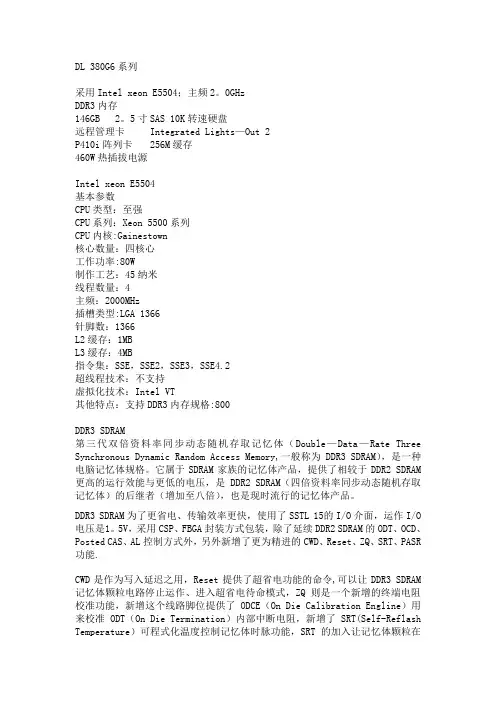

DL380 G6 全面分析
DL 380G6系列采用Intel xeon E5504；主频2。
0GHzDDR3内存146GB 2。
5寸SAS 10K转速硬盘远程管理卡 Integrated Lights—Out 2P410i阵列卡 256M缓存460W热插拔电源Intel xeon E5504基本参数CPU类型：至强CPU系列：Xeon 5500系列CPU内核:Gainestown核心数量：四核心工作功率:80W制作工艺：45纳米线程数量：4主频：2000MHz插槽类型:LGA 1366针脚数：1366L2缓存：1MBL3缓存：4MB指令集：SSE，SSE2，SSE3，SSE4.2超线程技术：不支持虚拟化技术：Intel VT其他特点：支持DDR3内存规格:800DDR3 SDRAM第三代双倍资料率同步动态随机存取记忆体（Double—Data—Rate Three Synchronous Dynamic Random Access Memory,一般称为DDR3 SDRAM），是一种电脑记忆体规格。
它属于SDRAM家族的记忆体产品，提供了相较于DDR2 SDRAM 更高的运行效能与更低的电压，是DDR2 SDRAM（四倍资料率同步动态随机存取记忆体）的后继者（增加至八倍），也是现时流行的记忆体产品。
DDR3 SDRAM为了更省电、传输效率更快，使用了SSTL 15的I/O介面，运作I/O 电压是1。
5V，采用CSP、FBGA封装方式包装，除了延续DDR2 SDRAM的ODT、OCD、Posted CAS、AL控制方式外，另外新增了更为精进的CWD、Reset、ZQ、SRT、PASR 功能.CWD是作为写入延迟之用，Reset提供了超省电功能的命令,可以让DDR3 SDRAM 记忆体颗粒电路停止运作、进入超省电待命模式，ZQ则是一个新增的终端电阻校准功能，新增这个线路脚位提供了ODCE（On Die Calibration Engline）用来校准ODT（On Die Termination）内部中断电阻，新增了SRT(Self-Reflash Temperature）可程式化温度控制记忆体时脉功能，SRT的加入让记忆体颗粒在温度、时脉和电源管理上进行优化，可以说在记忆体内，就做了电源管理的功能,同时让记忆体颗粒的稳定度也大为提升,确保记忆体颗粒不致于工作时脉过高导致烧毁的状况，同时DDR3 SDRAM还加入PASR（Partial Array Self—Refresh)局部Bank刷新的功能，可以说针对整个记忆体Bank做更有效的资料读写以达到省电功效。
笔记本内存条安装图解(超详细)
笔记本内存安装详细图解笔记本内存安装之所以显得那么神秘，主要是因为大家接触得太少的缘故。
相信只要装过一次，大家就会熟悉起来。
安装笔记本的内存，请在断电情况下进行，并先拆掉电池，如果在冬天，手摸水管或洗手放掉静电。
因各笔记本构造不尽相同，本文仅供参考，请根据自己笔记本情况判断是否适合，因安装不当，造成的一切后果，与本人无关。
温馨小贴士：内存现有SDR,DDR,DDR2,DDR3之分，各种内存不能混用，购买前请确定自己的机器是用的什么类型内存，如果不能确定，可以用CPU-Z这个软件检测一下,如果你没有这软件,可以上百度搜一下后自行下载。
内存条内存条小常识：PC 2100是DDR 266内存PC 2700是DDR 333内存PC 3200是DDR 400内存PC2 4200是DDR2 533内存PC2 4300是DDR2 533内存PC2 5300是DDR2 667内存PC3 6400是DDR2 800内存PC3 8500是DDR3 1066内存PC3 10700是DDR3 1333内存PC3 12800是DDR3 1600内存一代DDR、二代DR2、三代DDR3内存互不通用，插槽插不进去内存就是型号不对，切忌霸王硬上弓！拔插内存请一定要先切断电源，释放静电，稍等几分钟，开机前确认已经插好内存。
目前笔记本内存安装位置主要有两个地方，主要在机身底部或者键盘下方，其中又以底部最为常见，笔者的本本正好是前面一种。
位于机身底部的内存插槽一般都用一个小盖子保护着，只要拧开这个内存仓盖上面的螺丝，就可以方便地安装内存；而位于键盘下方的内存插槽，在安装内存时需要先把键盘拆下来，虽然复杂一些，但只要耐心把固定机构找出来，也可以很快完成添加内存操作。
下面将以机身底部的安装方式为例加以说明。
1、准备一支大小合适的十字螺丝刀，假如是键盘下面的安装方式还可能用到一字螺丝刀。
简单的工具与内存2、在桌面上铺一层绒布或者几张报纸作为底垫，这样可以避免本本翻过来时把屏幕上盖划花。
HP ProLiant DL380 G6 服务器系列 - IRS 工具介绍和使用方法介绍
HP ProLiant DL380 G6 服务器系列- IRS 工具介绍和使用方法介绍IRS(Insight Remote Support)介绍HP Insight Remote Support Standard 不是独立的软件应用程序。
而是一个通过协同合作构成“远程支持解决方案”的应用程序集。
完整的HP Insight Remote Support Standard 解决方案依靠多个HP 组件，客户企业中各种软件应用程序之间的通信，以及客户企业与HP 之间的通信来提供这些支持服务。
以下为使用方法安装SIM5.3关于sim的具体过程请参照相关文档。
本文不重点介绍。
初始化Remot Support Software Manager1. 选择Start - Programs - Hewlett-Packard - Remote Support Software Manager - Initialize Remote Support Software Manager2. 点击Agree。
3. 设置初始化配置。
推荐选择所有的。
4. 设置与SIM之间的认证关系以进行自动安装，输入SIM登录的管理员用户&密码。
5. 设置网络Web Proxy Information&Company Information&Notifications and Reports Contact。
6. 开始执行下载并安装软件。
7. 大约需要近6个小时完成初始化下载及安装，完成后会有显示“Success”界面。
8. 初始化下载及安装完成后，在桌面上会产生一个图标Remote Support Software Manager User Interface。
同时，出现Software Manager窗口，列出当前已下载并安装的package。
该界面中可修改之前设置的初始化参数。
在SIM5.3中注册HP Remote Support Client and the CMS1. 首先删除Internet Explorer Enhanced Security Configuration，否则在SIM中访问Remote Support Configuration and Services时提示IE不支持Cookies。
HP ProLiant DL380 G6 服务器
HP ProLiant DL380 G6 服务器HP ProLiant DL380 G6服务器HP ProLiant DL380 G6服务器是一款专为中小型企业设计的高性能服务器。
它采用了先进的技术和可靠的硬件配置，为企业提供强大的计算能力和稳定的服务。
本文将介绍该服务器的主要特点、性能优势以及适用场景。
一、服务器概述HP ProLiant DL380 G6服务器是一款2U塔式/机架式服务器，采用Intel Xeon四核处理器，可支持最多两个处理器插槽。
它搭载了高速的DDR3内存，最大容量为288GB，支持多种存储控制器和扩展插槽，保证了出色的数据处理和存储能力。
二、主要特点1. 强大的处理能力：HP ProLiant DL380 G6服务器采用了最新的Intel Xeon四核处理器，可提供强大的计算能力和处理效率，满足企业对于大规模数据处理和高并发应用的需求。
2. 可靠的存储能力：该服务器支持多种存储控制器，包括SAS、SATA和SSD，用户可以根据需要选择适合的存储方式。
此外，它还支持RAID技术，可以对数据进行冗余备份，提高数据安全性和可靠性。
3. 灵活的扩展性：HP ProLiant DL380 G6服务器配备了多个扩展插槽，可支持多种扩展卡，如网络适配器、加密卡和图形加速卡等，满足企业不同业务需求的扩展。
4. 高效的冷却设计：该服务器采用了先进的风道设计和风扇布局，有效提高散热效果，保证服务器的长时间稳定运行。
此外，它还支持动态散热技术，在负载较低时可以降低能耗并减少噪音。
三、性能优势1. 强大的计算性能：HP ProLiant DL380 G6服务器搭载了高性能的Intel Xeon四核处理器，配合大容量的内存和灵活的存储配置，可以快速处理大规模计算任务，提高工作效率。
2. 高可靠性和可用性：该服务器采用了可靠的硬件配置和冗余设计，如多个电源供应器和硬盘阵列控制器，以及支持热插拔的硬件组件。
HP ProLiant DL380 G6 服务器
HP ProLiant DL380 G6 服务器- 清BIOS 的方法1.为服务器断电（拔掉电源线），打开机箱上盖板，找到系统维护开关（System maintenanceswitch）。
如下图所示。
系统维护开关具体位置可以在上盖板内侧找到图示。
2. 3. 4.3. 将系统维护开关拨到"ON"后等待10秒钟，然后为服务器加电，开机，直到自检过程出现如下提示：5.6.当出现以上提示后，让服务器关机，断电，将系统维护开关6号开关拨回OFF位置，至此清BIOS的操作完成。
HP ProLiant DL380 G5 服务器- 清CMOS 方法Issue怎么清除DL380 G5 服务器的cmos，本文为您提供详细的说明。
Solution1.首先，需要将DL380 G5 服务器电源关掉。
2.打开主板的上盖。
3.在主板PCI-E 的插槽前面有个6 位的系统维护开关。
HP ProLiant DL388 G7 服务器- 如何手动安装Windows Server 2003 系统的所有驱动问题HP ProLiant DL388 G7 服务器如何手动安装Windows Server 2003系统的所有驱动。
解决方案NOTE: DL388 G7 与DL380 G7 使用的硬件相同，HP 官方网站没有提供DL388 G7的驱动，我们可以使用DL380 G7服务器提供的驱动。
1. 打开HP 中文官方网站，点击支持与驱动程序，在产品型号对话框中输入DL380 G7，点击开始搜索FAQ磁盘及分区设备管理在Linux 中，每一个硬件设备都映射到一个系统的文件，对于硬盘、光驱等IDE 或SCSI 设备也不例外。
Linux 把各种IDE 设备分配了一个由hd 前缀组成的文件；而对于各种SCSI 设备，则分配了一个由sd 前缀组成的文件。
例如，第一个IDE 设备，Linux 就定义为hda；第二个IDE 设备就定义为hdb；下面以此类推。
Hp+DL380+g6+安装WINDOWS+SERVER+2003+操作系统
Hp DL380 g6 安装WINDOWS SERVER 2003 操作系统DL380 g6 今年七月才上市的产品此次安装的四台G6的型号标配是一块四核CPU，三根内存共6G，不带光驱，硬盘客户四台G6，而到货只有一个DVD 光驱，所以我只有迅速些，希望如此。
每台服务器三块SAS硬盘客户自己有微软LICENSE开始准备：一，硬件安装1，拆去银色挡板，拿掉黑色风罩挡盖，就是CPU糟盖了，G6是二路CPU，安装好CPU，和散热风扇后，重新扣好盖子。
2，开箱是四个风扇，照标识安装好增加的二个风扇，风扇的启用可以从前板指录灯板上看到，倒数第二排的六个灯识。
3，安装DVD，如图，前面的挡板，从机箱内用细长的工具把挡板推出。
这里要说G6的光驱设计不是直接推进的接口，而是是用STA T线连接的，如第二图所标的接口。
二，进入安装步骤1，G6 的SMART START 版本是8.20，安装时用随机的SMART START 引导光盘放进光驱，随机有X86 32位和64位的。
2，因为客户自己有SERVER 2003，所以在这里我用客户的光盘安装，安装步骤跟7.X大同小异。
G6 的阵列卡是HP Smart Array P410i，支持RAID 0/1/5/6，每服务器是是三块硬盘，客户是要做RAID5 ，进入SMART START ，按当中的标签查看RAID配置信息，再点配置ARRAY 的标签，可以看到SMART START 已经自动配置好了默认的RAID，原来安装G3 ,G5，的时候倒没有。
我想应该是服务器检测到你有几块硬盘，然后默认配置一个适合的RAID方式，你自己也可以重新配置。
点击中间的标签，进入ARRAY阵列配置，进入点击配置ARRAY标签，可以看到自动配置好的raid查看好，点SMART HOME回到上图界面，你可以看到图上方的硬盘空间与你三块硬盘物理空间的差距，容量是N-1。
点击左边的 Deploy Server ,进入到如下点击右下角，选择安装的操作系统，分区，引导安装工作，光盘弹出，你可以放入server 2003的光盘，这些步骤方式都是一样的。
DL380_G6_内存的插法详解
138211130@信息Intel xeon 5500系列处理器集成3个内存控制器，每个控制器控制一个通道，组成3通道内存，对内存的插法也有很多种情况，根据不同的插法可以达到性能和安全不同的效果，本文主要介绍HP ProLiant DL380G6 服务器内存的插法。
详细信息内存槽位描述如下图内存选件注 :服务器不支持RDIMM 和UDIMM混插。
如混插会导致服务器在BIOS初始化时停机。
服务器的内存子系统同时支持RDIMM 和UDIMM两种类型。
如果提到DIMM时下面的信息适用于这两种类型。
当特指RDIMM或UDIMM时，提到的信息只使用于那种类型。
安装在服务器中的内存必须同种型号。
服务器支持下面的内存速率：1. 单－rank和双－rank PC3-10600(DDR-1333) 内存运行在1333和1066MHz2. 4- rank PC3-8500(DDR-1067)运行在1066MHz根据处理器类型，安装的内存数量和安装的是UDIMM或者RDIMM，内存时钟速率可能会降低到1066或800MHz。
更多的安装内存槽位影响信息，查看下面信息。
内存子系统架构服务器的内存子系统划分为channels.每个处理器支持3个channel.每个channel支持3个内存。
请看下面的表格在Advanced ECC 模式中这种多channel 的架构提供了增强的性能。
这种架构在Mirrored 和 Lockstep 内存模式中同样适用。
服务器支持RDIMM 和UDIMM。
通用内存安装准则在所有的AMP模式中遵守下面的准则：1.只有安装处理器对应的内存槽可以安装内存。
2.在多处理配置的机型中，为达到最大化性能的目的，尽可能均匀地分配所有处理器对应的内存总容量。
3.不要混插UDIMM和RDIMM。
4.每个channel 最多支持两个UDIMM。
5.如果一个处理器安装了4-rank的内存，那么那个处理器的每个channel最多只能安装2条内存。
简述双通道内存条的安装过程及注意事项
双通道内存条的安装是一个让人觉得很容易的任务。
但是，如果你想要确保安装过程安全、正确地进行，还是需要留意一些细节。
本文将深入探讨双通道内存条的安装过程及注意事项，帮助你更好地理解和掌握这个主题。
一、了解双通道内存条在开始探讨安装过程之前，我们首先需要对双通道内存条有一个基本的了解。
双通道内存是现代计算机主板普遍采用的一种内存架构。
它的特点是通过两条内存条同时工作，以提高内存的传输速度和处理效率。
在安装双通道内存时，我们需要保证两条内存条能够协同工作，以发挥最佳性能。
二、双通道内存条的安装过程1. 关机并断电在进行任何硬件安装之前，首先需要确保计算机已经关机，并且断开了电源。
这是为了避免在安装过程中出现电击或其他意外情况。
2. 查找内存插槽一般来说，主板上会有两个或四个内存插槽，用来安装内存条。
我们需要找到这些插槽的具体位置，并确保清洁干净，没有灰尘或杂物。
3. 将内存条插入插槽取出两条内存条，按照主板说明书上的指示，将它们插入到对应的插槽中。
要确保内存条与插槽完全贴合，并且卡口在两侧已经锁定，这样才能保证内存的稳固连接。
4. 启动电脑并检查安装完成后，可以重新连接电源并启动计算机。
在开机过程中，可以查看主板引导画面或者使用系统工具来确认内存条的安装是否成功。
三、双通道内存条的注意事项1. 内存条的兼容性在购买内存条时，需要留意主板的兼容性，以及内存条的型号和容量是否满足主板的需求。
否则，可能会出现无法识别或不稳定的情况。
2. 内存条的匹配在安装双通道内存时，最好选择两条相同品牌、型号和容量的内存条。
这样可以确保内存的兼容性和稳定性，同时也有利于发挥双通道内存的优势。
3. 静电防护在安装内存条时，需要注意防止静电对内存条造成损坏。
可以使用静电手环或者在工作地点铺设防静电垫，以确保内存条在安装过程中不受到静电干扰。
四、总结与回顾通过本文的深入探讨，我们对双通道内存条的安装过程和注意事项有了更全面的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
138211130@
信息
Intel xeon 5500系列处理器集成3个内存控制器，每个控制器控制一个通道，组成3通道内存，对内存的插法也有很多种情况，根据不同的插法可以达到性能和安全不同的效果，本文主要介绍HP ProLiant DL380G6 服务器内存的插法。
详细信息
内存槽位描述
如下图
内存选件
注 :
服务器不支持RDIMM 和UDIMM混插。
如混插会导致服务器在BIOS初始化时停机。
服务器的内存子系统同时支持RDIMM 和UDIMM两种类型。
如果提到DIMM时下面的信息适用于这两种类型。
当特指RDIMM或UDIMM时，提到的信息只使用于那种类型。
安装在服务器中的内存必须同种型号。
服务器支持下面的内存速率：
1. 单－rank和双－rank PC3-10600(DDR-1333) 内存运行在1333和1066MHz
2. 4- rank PC3-8500(DDR-1067)运行在1066MHz
根据处理器类型，安装的内存数量和安装的是UDIMM或者RDIMM，内存时钟速率可能会降低到1066或800MHz。
更多的安装内存槽位影响信息，查看下面信息。
内存子系统架构
服务器的内存子系统划分为channels.每个处理器支持3个channel.每个channel支持3个内存。
请看下面的表格
在Advanced ECC 模式中这种多channel 的架构提供了增强的性能。
这种架构在
Mirrored 和 Lockstep 内存模式中同样适用。
服务器支持RDIMM 和UDIMM。
通用内存安装准则
在所有的AMP模式中遵守下面的准则：
1.只有安装处理器对应的内存槽可以安装内存。
2.在多处理配置的机型中，为达到最大化性能的目的，尽可能均匀地分配所有处理器对应的内存总
容量。
3.不要混插UDIMM和RDIMM。
4.每个channel 最多支持两个UDIMM。
5.如果一个处理器安装了4-rank的内存，那么那个处理器的每个channel最多只能安装2条内存。
6.如果一个channel 包含4-rank的内存，那么4-rank的内存必须首先被安装在这个channel上。
内存频率请看下图
Advanced ECC安装准则
Advanced ECC安装准则
1.遵守内存安装通用准则。
2.内存可以单独安装。
（不需要成对安装）
1.遵守内存安装通用准则。
2.内存可以单独安装。
（不需要成对安装）
3.单处理器安装顺序。
1.RDIMM：按照字母顺序顺序安装（从A到I）
2.UDIMM：按照字母顺序从A到F，不能安装G到I
4.多处理器安装顺序。
1.RDIMM：按照字母顺序顺序安装（从A到I）
2.UDIMM：按照字母顺序从A到F，不能安装G到I
镜像内存安装准则
1.参照通用内存安装准则
2.对于每个处理器总是将内存安装在channel 1和2上
3.不要安装channel 3
4.对于一个处理器安装在channel 1和2 的内存必须完全一样
5.在多处理器配置中，每个处理器必须有一个有效的镜像内存配置
6.在多处理器配置中，每个处理器可以有一个不同的有效的镜像内存配置单处理器镜像内存安装顺序
1.RDIMM
1.A和B
2.D和E
3.G和H
4.不要安装C，F或I
2.UDIMM
1.A和B
2.D和E
3.不要安装C，F，G, H 或I
多处理器镜像内存安装顺序
为每个处理器配置内存的顺序与单处理器相同，不赘述。
Lockstep内存配置
Lockstep模式提供保护，防止多位内存错误发生在同一个DRAM设备中。
Lockstep模式可以纠正任何单一的x4和x8内存类型的DRAM设备故障。
在每个channel中的内存必须有相同的HP part number 号。
Lockstep模式使用channel 1和channel 2。
Channel 3不被安装内存。
因为当使用Lockstep 模式时，channel 3 是不能被使用，所以它的最大内存容量低于高级ECC模式。
高级ECC模式的内存性能也会稍微高一些。
Lockstep 内存安装准则与镜像内存安装相同。
