热电厂热控DCS系统电源中断事故应急预案
DCS系统故障应急处置预案
DCS系统故障应急处置预案DCS（分散式控制系统）是一种用于一些工业和制造行业的自动化控制系统。
当DCS系统遭遇故障时，将导致生产过程中断和可能的损失。
为了有效地应对DCS系统故障，公司应制定一份应急处置预案，以保障生产安全，最大限度地减少损失。
I.预案目的和适用范围1.目的：确保在DCS系统故障事件发生时，能迅速响应，恢复生产，最大限度地减少停机时间和损失。
2.适用范围：公司所有涉及DCS系统控制的生产线和设备。
II.应急响应流程1.发现故障：任何发现DCS系统故障的员工都应立即上报至相关部门。
2.故障鉴定：由专业技术人员对故障进行鉴定，明确故障原因和范围。
3.应急团队组建：根据故障的严重程度和紧急性，组建应急团队。
4.事故通知：通知公司内部相关部门、生产线负责人和外部维修团队，并提供故障相关信息。
5.应急响应措施：根据故障原因和范围，采取相应的应急措施，如备用控制系统切换、故障设备维修或更换等。
6.故障修复：由专业维修团队进行快速维修，迅速恢复DCS系统正常运行。
7.故障验证：对修复后的DCS系统进行严格验证，确保问题解决并消除隐患。
8.生产恢复：在确认DCS系统故障已处理后，逐步恢复生产，确保正常运行。
III.应急资源保障1.人员：指定具备相关技术知识和经验的员工组成应急团队，并安排人员24小时待命，以确保快速响应。
2.设备：保障备用设备的准备和维护，确保能对故障设备进行及时更换。
3.外部支持：与供应商建立紧密合作关系，确保能够及时获得技术支持和备件供应。
IV.应急培训和演练1.培训：定期组织相关人员参加DCS系统应急处置培训，提高应急响应能力。
2.演练：定期进行DCS系统故障应急演练，测试响应流程和应急团队的协同操作能力，并根据演练结果进行必要的改进措施。
V.信息备份和恢复1.数据备份：建立定期备份数据的制度，确保DCS系统运行数据和参数的安全性。
2.数据恢复：在故障修复后，迅速恢复备份数据，确保系统能够正常运行。
热电厂用电中断事故预案
一、编制目的为提高热电厂应对用电中断事故的能力，确保人员安全、设备完好、生产稳定，根据《中华人民共和国安全生产法》、《电力安全生产监督管理条例》等相关法律法规，结合我厂实际情况，特制定本预案。
二、适用范围本预案适用于我厂范围内发生的用电中断事故，包括但不限于以下情况：1. 供电系统故障导致用电中断；2. 电气设备故障导致用电中断；3. 外部电网故障导致用电中断；4. 不可抗力因素导致用电中断。
三、事故处理原则1. 安全第一，以人为本，确保人员安全；2. 快速反应，迅速处置，最大限度地减少事故损失；3. 防止事故扩大，控制事故范围；4. 保障生产稳定，确保供热需求。
四、组织机构及职责1. 成立热电厂用电中断事故应急指挥部，负责指挥、协调、决策和监督事故处理工作。
2. 应急指挥部组成：- 指挥长：厂长或其授权人员；- 副指挥长：生产副厂长、安全副厂长；- 成员：各相关部门负责人、技术骨干、值班人员等。
3. 应急指挥部职责：- 组织、指挥、协调事故处理工作；- 决定事故处理方案，并及时上报上级主管部门；- 指导、监督事故处理过程中的安全、环保和应急物资保障工作；- 负责事故处理信息的收集、分析和上报。
五、事故处理程序1. 初步判断- 当发现用电中断现象时，值班人员应立即报告应急指挥部；- 应急指挥部接到报告后，迅速组织人员进行初步判断，确定事故性质和影响范围。
2. 事故处理- 针对事故性质和影响范围，应急指挥部制定事故处理方案；- 采取应急措施，如启动备用电源、调整生产负荷、转移生产设备等；- 加强现场安全防护，确保人员安全；- 对事故原因进行调查，分析事故原因，提出整改措施。
3. 事故恢复- 在事故原因得到有效控制后，启动恢复程序；- 恢复生产设备、设施的正常运行；- 评估事故影响，提出改进措施，防止类似事故再次发生。
六、应急物资及设备1. 应急物资：应急照明、急救包、通讯设备、防护用品等；2. 应急设备：备用电源、发电机、切换设备、抢修工具等。
热电厂厂用电中断事故预案
一、编制目的为确保热电厂在发生厂用电中断事故时，能够迅速、有效地组织应急响应，最大限度地减少事故损失，保障人员安全和设备完好，特制定本预案。
二、适用范围本预案适用于热电厂厂用电中断事故的应急处置。
三、事故原因1. 电力系统故障；2. 设备故障；3. 自然灾害；4. 人为因素。
四、应急处置原则1. 遵循“以人为本、安全第一、预防为主、综合治理”的原则；2. 保障人员安全，减少财产损失；3. 快速响应，确保事故得到有效控制；4. 及时汇报，加强信息沟通。
五、应急处置流程1. 事故发现与报告（1）值班人员发现厂用电中断事故时，应立即报告当班值长；（2）当班值长接到报告后，应立即启动应急预案，并向上级领导报告。
2. 应急响应（1）成立应急指挥部，由总经理担任总指挥，生产副经理担任副总指挥，各部门负责人及当班值长为成员；（2）应急指挥部根据事故情况，制定应急处置方案，并组织各部门执行；（3）各部门按照应急处置方案，落实各项应急措施。
3. 事故处理（1）启动备用电源，尽快恢复厂用电；（2）对受损设备进行检查、维修，确保设备安全运行；（3）加强现场巡视，及时发现并处理事故隐患；（4）加强信息沟通，及时向上级领导和相关部门汇报事故进展情况。
4. 事故善后处理（1）对事故原因进行调查，查明事故责任；（2）对受损设备进行修复，恢复正常生产；（3）对事故责任人进行追责，严肃处理；（4）总结事故教训，完善应急预案。
六、应急保障措施1. 建立应急物资储备库，确保应急物资充足；2. 加强应急演练，提高员工应急处置能力；3. 建立应急通信系统，确保信息畅通；4. 加强与上级领导和相关部门的沟通，争取支持。
七、附则1. 本预案由热电厂安全生产委员会负责解释；2. 本预案自发布之日起实施。
本预案旨在提高热电厂应对厂用电中断事故的能力，确保事故发生时能够迅速、有效地进行处置，最大程度地减少事故损失。
各部门应认真贯彻落实本预案，确保热电厂安全生产。
DCS系统停电应急处理预案
DCS系统停电应急处理预案一.目的使作业区在面对突发事故及其他突发事件时，能够迅速反应、有效控制和妥善处理，最大限度地降低或减少对公司的财产损失，及对后续工序的影响。
确保各项工作正常有序运转并可持续发展。
二.适用范围本预案适用于大风、大雨、雷电及恶劣天气或地质灾害中出现或可能造成的事故及其他突发事件，也可以对“事故预案”未覆盖的紧急情况，根据现场实际情况，及时采取有效的措施进行补救和控制。
三.应急救援小组四.故障现象1.因台风全厂DCS操作站“死机”、黑屏或假指示2. DCS系统所有节点处于初始上电状态。
3.操作站监控屏幕全黑，操作人员看不到操作画面。
A 这种故障对系统危害极大，并影响生产，处理时千万不要慌乱；B 值班人员马上通知操作工所有操作暂由现场操作，并向领导汇报要求派人增援。
C 仪表维修人员首先检查机柜间配电柜上口电气来电是否正常，通知电工检查UPS工作是否正常，如果UPS故障，将UPS断开，直接由市电供电；D 检查DCS机柜内部直流电源工作是否正常；检查供电线路是否短路、接地现象，正常后送电。
E 仪表班长到达现场由1名主操配合处理故障，其他操作人员稳定装置各参数和监护重点设备；F 其次，交换机是否正常工作，防止交换机“死机”影响整个系统的通讯；G 最后，检查DCS机柜间各站控制器的运行状态是否正常，通过控制器状态指示灯的状态分析故障产生的原因，排除故障。
H 配合操作工进行正常监控，检查监控屏幕显示是否与现场实际操作相符。
I 向主管领导汇报处理情况，作好事故记录，并填写事故报告。
五、停电应急处理程序1、一旦发现或被通知主控室发生意外停电，第一当事人必须以最快的速度向当班班长或向组长汇报。
2、技术人员应立刻组织应急小组成员实施意外停电应急方案，不得延误时机，并与公司调度人员取得联系，以便协调作业。
3、控制室应急小组应在小组长的指挥下，立即进入操作室和控制室内进行检查，并确认是否停电。
控制室应急小组成员应协调组长做好应急反应的辅助工作。

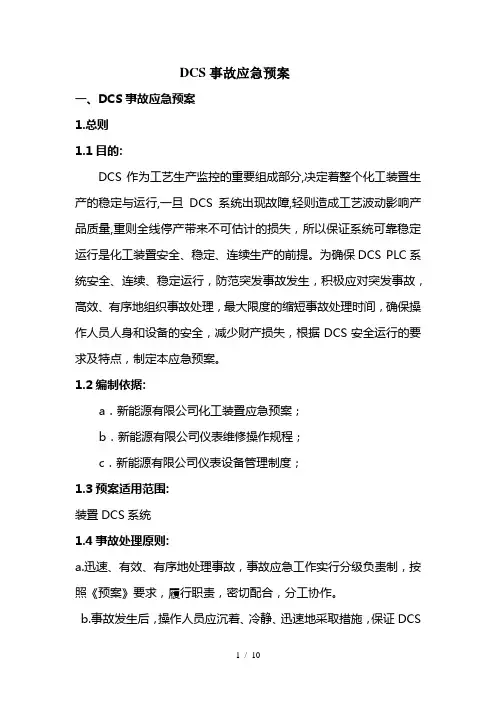

DCS事故应急预案
DCS事故应急预案一、DCS事故应急预案1.总则1.1目的:DCS作为工艺生产监控的重要组成部分,决定着整个化工装置生产的稳定与运行,一旦DCS系统出现故障,轻则造成工艺波动影响产品质量,重则全线停产带来不可估计的损失，所以保证系统可靠稳定运行是化工装置安全、稳定、连续生产的前提。
为确保DCS PLC系统安全、连续、稳定运行，防范突发事故发生，积极应对突发事故，高效、有序地组织事故处理，最大限度的缩短事故处理时间，确保操作人员人身和设备的安全，减少财产损失，根据DCS安全运行的要求及特点，制定本应急预案。
1.2编制依据:a．新能源有限公司化工装置应急预案；b．新能源有限公司仪表维修操作规程；c．新能源有限公司仪表设备管理制度；1.3预案适用范围:装置DCS系统1.4事故处理原则:a.迅速、有效、有序地处理事故，事故应急工作实行分级负责制，按照《预案》要求，履行职责，密切配合，分工协作。
b.事故发生后，操作人员应沉着、冷静、迅速地采取措施，保证DCSPLC系统事故处理工作有序、果断。
c.凡不是参加处理事故的人员，禁止进入发生事故的地点，事故时只准许参加处理事故的人员和主管领导进入、停留在事故地点或主控室内。
2.应急情况报告：a.应急情况报告的基本原则：反应迅速、报告准确、内容简明。
b.报告内容：事故发生后工程师站仪表工作人员立即汇报中央控制室调度、DCS工程师、车间主任及上级领导，事故发生的时间、地点；事件危害程度、范围；事件的简要经过。
3.预防措施：a. DCS维护人员要坚持“预防为主，超前防范”的原则，加强DCS PLC 系统设备日常检查及维护工作。
b. DCS操作人员严格遵守各项规章制度，严格按照操作规程操作。
c. DCS操作人员熟知系统性能及其结构，能熟练操作，持证上岗。
4.现场事故处置：发生事故中操作人员及时向班长、调度、DCS工程师、车间及公司领导汇报，启动应急事故预案，采取措施进行处理，防止事故扩大。
厂用电源中断事故应急预案
厂用电源中断事故应急预案
情景模拟：厂用电源中断，备用电源自动投入运行。
一、厂用电中断的现象：
1、运行中所有电机停止转动，电压、电流表指示到零。
2、风机跳闸时，跳闸指示灯闪烁。
3、锅炉蒸发量、汽压、汽温、水位急剧下降。
4、给水压力低。
二、厂用电中断的处理：
1、通过备用电源紧急开启高温烟道三通挡板阀。
2、引风机、给水泵全部停电，锅炉按故障停炉操作程序操作。
3、报告值长要求首先回复给水泵的电源。
4、电源恢复后，对锅炉进行全面检查，按极热态启炉方式快速启动锅炉。
DCS控制系统应急预案
调配流程
在发生故障时，由应急指挥部统 一调配资源，根据故障地点和严 重程度，选择合适的运输方式和 路线，确保资源在最短时间内到
达现场。
运输保障
与专业的物流公司合作，建立快 速响应的运输机制，确保应急资 源在运输过程中的安全和速度。
资源储备与更新策略
定期检查
对应急资源储备库进行定期检查，确保硬件设备完好、软件资源可 用、技术资料齐全。
更新策略
随着控制系统技术的不断发展和更新，应及时更新应急资源储备库 中的硬件设备和软件资源，保持与主系统技术水平的同步。
资源补充
在应急演练或实际应急处置过程中，如发现应急资源不足或存在缺陷 ，应及时进行补充和完善。
05
应急响应与处置流程
报警与接警程序
报警触发
DCS控制系统通过实时监测和诊断，发现异常情 况并自动触发报警。
报警信息记录
系统详细记录报警时间、报警类型、报警位置等 信息。
报警通知
系统通过声光、短信、邮件等方式及时通知相关 人员。
响应级别判定及启动条件
响应级别划分
根据异常情况的严重程度和影响 范围，将应急响应划分为不同级 别，如一级、二级、三级等。
启动条件设定
针对不同级别的应急响应，设定 相应的启动条件，如一级响应需 满足多个关键指标异常，二Байду номын сангаас响 应需满足单个关键指标异常等。
预案启动条件
DCS控制系统发生故障或异常情况，影响生产安 全或产品质量；
DCS控制系统出现严重故障，可能导致生产停顿 或设备损坏；
其他需要启动应急预案的情况。
02
DCS控制系统故障识 别与评估
故障类型及表现
01
02
热电公司厂用电中断的事故处理预案+关于厂用电负荷正常运行的规定
热电公司厂用电中断的事故处理预案为了有效预防和正确处理厂用电中断事故，迅速消除事故隐患，恢复系统正常运行，结合本厂系统运行方式，特制定以下方案：一、预案时长：长期二、预案要求：1、系统运行无特殊要求为正常运行方式。
2、值长必须坚守岗位，服从上级调度命令，在突发事故的情况下，可以启动此事故预案，确保厂网安全，稳定运行。
3、事故执行电网统一调度指挥，坚决杜绝擅自启、停机组及大幅度增、减负荷及系统切换。
三、厂用电中断后应急预案：（一）厂内事故引起厂用电中断：1、发电机、变压器运行中故障，保护动作而跳闸，致使厂用工作电源失压，则备用电源自动投入，若备用电源未联动，则立即手动合上备用电源;若备用电源手动合闸未成功，应迅速查明原因，待故障消除后，手动合上备用电源。
2、厂用工作电源是由于启动设备而引起失压，备用电源未联动，手动合上备用电源,手动合备用电源未成功，应检查故障设备开关是否断开，未断开，应手动断开该设备开关，再合上备用电源，对工作母线试送电。
3、工作电源失电，是由于厂用母线故障所引起，则应断开故障母线上的所有厂用馈线开关，遥测母线绝缘良好后，用备用电源对工作母线试送电，送电成功后，逐个遥测厂用馈线绝缘合格后，优先恢复重要设备的供电。
4、当厂用工作变压器自动跳闸而备用电源未自动投入时，应立即手动投入备用电源，如备用电源的开关失灵合不上，应立即将跳闸工作变压器强送一次（但应检查工作变压器无明显的设备损坏和人身安全受到威胁）.5、当投入备用电源或强送跳闸工作电源后，继电保护再次动作跳闸，则检查厂用配电室所有配电装置和厂用变压器，如有明显故障现象，则应将所有接在故障母线上的厂用馈线拉开，测定母线绝缘良好后，恢复母线送电，对于拉开的厂用馈线应分别测定绝缘合格后方能送电。
6、厂用工作电源失电经检查是由于厂用馈线保护动作，而开关拒绝动作时，应立即手动断开故障馈线开关，然后对母线试送电。
（二）电力系统故障引起厂用中断1、因低周而解列的发电机在带厂用和地区负荷时，如频率低于48.5HZ，且危及厂用设备安全运行时，可不待地调命令，立即迅速切除部分地区负荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）运行人员第一时间通知设备工程部DCS系统维护管理员。
（2）DCS系统维护人员确认并保证DCS系统原备份数据的安全性。并快速将数据进行下传。
（3） 进行数据传递：将工程师站的备份数据传递至各操作员站，同时开启各系统服务程序。
预案处理要求
通知相关人员到岗，及早恢复正常控制系统。保留现场、查看操作员行为记录和事故追忆记录，通过历史数据分析产生的原因并追查原因。
XX热电厂热控控制系统说明
XX热电厂两台300MW机组DCS系统包含机组的FSSS系统，MCS（CCS）系统，ECS系统、SCS系统、DAS系统，机组DEH系统、小机MEH系统和小机的ETS系统；但不包含机组的ETS系统和TSI系统以及小机的TSI系统。故本预案将对除DCS所包含系统之外的其他系统所失电所进行的恢复流程也作以说明。
9. 损失评估、责任追究：由设备工程部、发电部共同评估损失，追究责任。10.Fra bibliotek安全报告、归档：
由设备工程部热控班形成事故分析报告，分析数据异常的事故原因，修正预案处理流程并归档。
预案流程
备注
此预案适合于XX热电厂两台300MW机组DCS控制系统及公用DCS控制系统。控制系统为：HIACS公司的5000M控制系统，控制功能包含机组的FSSS系统、SCS系统、ECS系统、MCS系统、DAS系统、DEH系统、MEH系统。
1、事件报警及确认，确认内部或外部电源，电源故障排除后送电。
2、启动工程师站，恢复控制网络和CRT，检查系统安全性，检查各控制器及卡件是否正常。
3、启动操作员站，检查画面及流程是否正确，并同运行人员一齐对系统参数及操作做可靠性评价。
4、立即就地检查热控DCS系统的控制电源柜（有主电源柜和副电源柜两个机柜）的电压指示和开关位置，由于两路电源分别来自单元机组的UPS电源（主电源柜）和保安电源（副电源柜），首先确认有无两个电源机柜内的电源开关有无跳闸现象，若有则及时恢复开关，逐个恢复，防止瞬时过电流跳闸。
1、如果为外界电源故障造成的全部失电，则在外界电源恢复时要按照以下程序和步骤进行恢复控制系统：
A、首先恢复工程师站，使其功能正常，因为工程师站是所有现场控制器的数据源头（系统的HOST），工程师站必须要启动正常。
B、在工程师站启动正常后，对所有控制器机柜送电，是所有的现场控制单元（CP、通讯网络设备、CRT站）带电启动，控制器同时开始从已恢复正常的工程师站读取数据，约1分多钟后CP工作正常（CP指示灯必须为绿色常亮灯，其它状态均为异常状态，要对CP进行现场的硬按钮复位使其工作正常），由于单台机组的14对控制器均为冗余配置，此时必须要有一只CP是工作正常的。
F、全面检查DCS系统的报警系统，分析问题，找到存在的隐患和需要进行优化的项目，对控制系统的通讯负荷率进行一次测试，系统的服务进程进行全面的检查和记录。
2、DCS系统恢复完毕后进行全面的分析，对于恢复过程中发现的一些设备隐患和不合理的设计方式要讨论，采取应对措施。
3、故障事件的防范：设备工程部热控班DCS系统维护工程师每天定时对系统进行监测和检查，及时发现系统存在的异常及其它故障，当报警和异常现象出现时，首先在第一时间内确认异常点，圈定故障点。
热电厂热控DCS系统电源中断事故应急预案
编号：日期： 年 月 日
预案名称
热控DCS系统电源中断
等级
高
涉及部门
设备工程部 发电部
涉及人员及联系方式及职责
副总经理： XXX XXXXXXXXXXX 故障处理总协调
设备工程部部长：XXX XXXXXXXXXXX 故障处理协调，方案审定
发电部部长： XXX XXXXXXXXXXX 故障处理协调
演练要求
1. 对在线系统不造成影响，要求在机组检修期间进行演练；
2.对控制系统电源进行切换和电源切除时一定要按设备的名称和系统所带负荷的要求进行操作，切不可使不该进行操作的设备发生动作的现象，要按要求操作才能达到预期的目的和排除出设备和系统的隐患；
3、在主要系统管理员人员和设备维护人员变更后以及在机组大小修期间程序和数据变更时要进行演练和更新，包括数据的备份及标签的正确性。
热控高级主管： XXX XXXXXXXXXXX 应急预案制定
热控班长： XXX XXXXXXXXXXX 组织系统故障处理
热控班技术员： XXX XXXXXXXXXXX 执行系统安全恢复
发电部值长： XXX XXXXXXXXXXX 配合故障处理
预案事件描述
XX热电厂DCS控制系统电源故障，控制系统恢复
C、此时，所有的CRT监视站也已启动起来（从上电到能正常监视需要约两分钟左右），运行人员可通过CRT对现场过程进行控制。我公司的DCS系统本身也包含DEH和MEH控制功能。
D、全面检查控制系统设备并恢复所有的外挂设备，确认所有的开关位置均恢复在工作位。
E、对DCS系统的历史数据库、操作员行为记录、事故追忆系统以及系统的服务程序进行全面的检查确认和恢复，确认其控制功能正常。
4. 演练前应填写工作票，并对系统做全备份（数据的备份应该是两份，保证异地存放）。
5. 演练结束形成演练总结报告。
预案流程及系统恢复程序说明
当XX热电厂300MW机组DCS控制系统电源出现问题时，及当所有的CRT监视站全部黑屏，控制层网络的所有设备因失电失去控制功能，监视层同控制层失去联系，无法控制所有能控制的一次设备，生产过程出现盲区，作为DCS系统的恢复过程，要按以下过程进行恢复：
6.系统测试：
由系统管理员和运行人员进行页面内容和控制功能的系统测试，由运行人员核对CRT监视数据的准确性。
7. 安全审计及事故分析
通过系统日志、主机防护系统日志、防火墙日志、入侵检测系统日志和操作员行为记录、设备故障报警记录等，对事件进行审计，对损失进行评估，追查事件的发生原因。
8. 消除隐患、调整策略：根据实际恢复的结果，修正控制系统数据的最佳方案、完善机组控制系统的安全防护策略，尤其是整体瘫痪的事件下。
