援外工程结构设计中应注意的问题

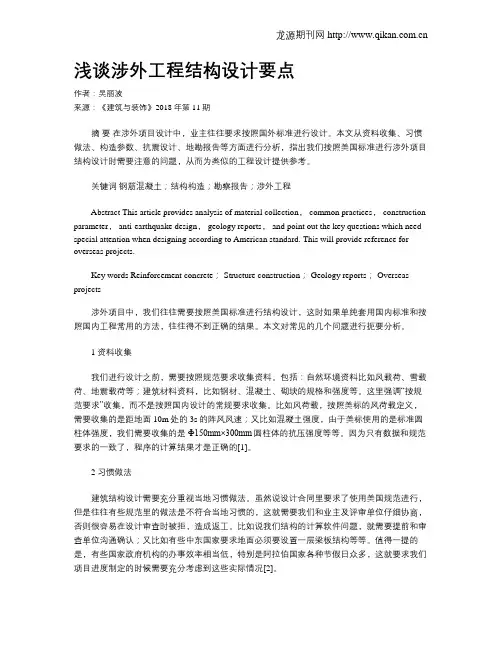

浅谈涉外工程结构设计要点
浅谈涉外工程结构设计要点作者：吴丽波来源：《建筑与装饰》2018年第11期摘要在涉外项目设计中，业主往往要求按照国外标准进行设计。
本文从资料收集、习惯做法、构造参数、抗震设计、地勘报告等方面进行分析，指出我们按照美国标准进行涉外项目结构设计时需要注意的问题，从而为类似的工程设计提供参考。
关键词钢筋混凝土；结构构造；勘察报告；涉外工程Abstract This article provides analysis of material collection， common practices， construction parameter， anti-earthquake design， geology reports， and point out the key questions which need special attention when designing according to American standard. This will provide reference for overseas projects.Key words Reinforcement concrete； Structure construction； Geology reports； Overseas projects涉外项目中，我们往往需要按照美国标准进行结构设计，这时如果单纯套用国内标准和按照国内工程常用的方法，往往得不到正确的结果。
本文对常见的几个问题进行扼要分析。
1 资料收集我们进行设计之前，需要按照规范要求收集资料。
包括：自然环境资料比如风载荷、雪载荷、地震载荷等；建筑材料资料，比如钢材、混凝土、砌块的规格和强度等。
这里强调“按规范要求”收集，而不是按照国内设计的常规要求收集。
比如风荷载，按照美标的风荷载定义，需要收集的是距地面10m处的3s的阵风风速；又比如混凝土强度，由于美标使用的是标准圆柱体强度，我们需要收集的是Ф150mm×300mm圆柱体的抗压强度等等。

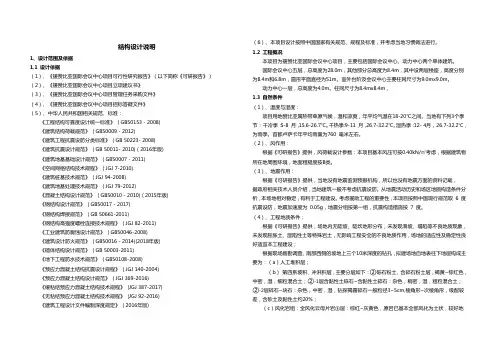

某援外项目投标结构设计方案说明
结构设计说明1、设计范围及依据1.1设计依据（1）、《援赞比亚国际会议中心项目可行性研究报告》（以下简称《可研报告》）（2）、《援赞比亚国际会议中心项目立项建议书》（3）、《援赞比亚国际会议中心项目管理任务采购文件》（4）、《援赞比亚国际会议中心项目招标答疑文件》（5）、中华人民共和国相关规范、标准：《工程结构可靠度设计统一标准》(GB50153－2008)《建筑结构荷载规范》(GB50009－2012)《建筑工程抗震设防分类标准》(GB50223-2008)《建筑抗震设计规范》(GB50011-2010)(2016年版)《建筑地基基础设计规范》(GB50007－2011)《空间网格结构技术规程》(JGJ7-2010)《建筑桩基技术规范》(JGJ94-2008)《建筑地基处理技术规范》(JGJ79-2012)《混凝土结构设计规范》(GB50010－2010)(2015年版)《钢结构设计规范》(GB50017－2017)《钢结构焊接规范》(GB50661-2011)《钢结构高强度螺栓连接技术规程》(JGJ82-2011)《工业建筑防腐蚀设计规范》(GB50046-2008)《建筑设计防火规范》(GB50016－2014)(2018年版)《砌体结构设计规范》(GB50003-2011)《地下工程防水技术规范》(GB50108-2008)《预应力混凝土结构抗震设计规程》(JGJ140-2004)《预应力混凝土结构设计规范》(JGJ369-2016)《缓粘结预应力混凝土结构技术规程》(JGJ387-2017)《无粘结预应力混凝土结构技术规程》(JGJ92-2016)《建筑工程设计文件编制深度规定》(2016年版)（6）、本项目设计按照中国国家有关规范、规程及标准，并考虑当地习惯做法进行。
1.2工程概况本项目为援赞比亚国际会议中心项目，主要包括国际会议中心、动力中心两个单体建筑。
国际会议中心五层，总高度为28.0m，其他部分总高度为8.4m，其中设两层楼座，高度分别为8.4m和6.8m，圆形平面直径为51m。
国外工程结构设计应注意的几个基本问题
国外工程结构设计应注意的几个基本问题随着国际经济交流的不断增加，国外工程结构设计成为越来越重要的话题。
对于工程师来说，掌握国外工程结构设计的方法和技巧是必不可少的。
在本文中，我们将讨论一些国外工程结构设计应注意的几个基本问题。
1.设计标准国外工程结构设计的第一个关键问题是设计标准。
每个国家都有自己的建筑设计规范和标准。
这些标准通常包括建筑物的高度、负载、耐震性等等。
在设计过程中，必须确定适用哪些标准并遵守这些标准，以确保结构的稳定性和安全性。
2.材料选择选择适当的材料是国外工程结构设计中的另一个关键问题。
不同材料具有不同的力学性质和特性。
例如，钢的强度高但成本昂贵，而混凝土则便宜但不如钢耐用。
在做出选择时，必须考虑到多种因素，包括可用性、成本和耐用性。
3.建筑模型建筑模型是国外工程结构设计的第三个关键问题。
建筑模型是建筑物结构的简化模型。
它通常用于计算物体的力学行为，可以描绘建筑物的强度分布和变形量。
建筑模型可以是2D（二维）或3D（三维）。
在选择建筑模型时，必须考虑到哪种模型可以更好地反映建筑物的性质。
4.环境因素国外工程结构设计的第四个关键问题是环境因素。
环境因素对结构的影响包括地震、水流、风力、温度和潮湿程度等。
在设计过程中，必须考虑这些环境因素并采取适当的预防措施。
例如，如果设计一个位于海滨的建筑，就必须考虑海水腐蚀的影响。
5.施工方式国外工程结构设计的第五个关键问题是施工方法。
施工方法会影响到结构的质量和耐久性。
不同的施工方式可以影响结构的强度、水平和几何形状。
在选择施工方式时，必须考虑所在国家的建筑法规和当地的施工流程。
6.工程记录国外工程结构设计的第六个关键问题是工程记录。
工程记录包括设计文档、施工期信息和建筑物完工后的检查材料。
这些资料的精确性和完备性对于结构稳定性和安全性至关重要。
在设计过程中，必须制定详细的工程记录，以确保结构的稳定性和安全性。
总之，国外工程结构设计涉及多个关键问题。
建筑结构设计及施工中应注意的问题
建筑结构设计及施工中应注意的问题[摘要] 本文结合各方实践经验，对建筑框架结构设计的原则进行分析，并探讨了在施工中应注意的一些具体问题，最后针对设计构造方面提出了个人见解，以供参考。
[关键词] 框架结构；概念设计；注意问题一、框架结构设计1.1 刚柔并济。
合理的建筑结构体系应该是刚柔相济的。
结构太刚则变形能力差，强大的破坏力瞬间袭来时，需要承受的力很大，容易造成局部受损最后全部毁坏；而太柔的结构虽然可以很好的消减外力，但容易造成变形过大而无法使用甚至全体倾覆。
结构是刚多一点好，还是柔多一点好?刚到什么程度或柔到什么程度才算合适？笔者认为刚多点使工程不经济，造成造价过高，而且应变能力差。
柔多一点虽然造价便宜但是必然产生变形以适应外力，太柔的结果必然是太大的变形，甚至会导致立足不稳而失去根本。
这些问题历来都是专家们争论的焦点，现今的规范给出的也只是一些控制的指标，但无法提供精确答案。
1.2 抓大放小。
在框架结构体系中具有“强柱弱粱” 、“强剪弱弯” 等的说法也是钢结构设计中非常重要的概念。
有人问：为什么不是“强柱强梁” “强剪强弯”呢?为什么所有构件都很强的结构体系反而不好，甚至会有安全隐患呢?这里面首先包含着一个简单的道理：绝对安全的结构是没有的。
简单地说，虽然整个结构体系是由各科，构件协调组成一体，但各个构件担任的角色不尽相同，按照其重要性也就有轻重之分。
一旦不可意料的破坏力量突然袭来，各个构件协作抵抗的目的，就是为了保住最重要的构件免遭摧毁或者至少是最后才遭摧毁，这时候牺牲在所难免，让谁牺牲呢?明智之举是要让次要构件先去承担灾难。
1.3 打通关节。
理想的结构体系当然是浑然一体的，也就是没有任何关节的，这样的结构体系使任何外力都能迅速传递和消减。
基于这个思路，设计者要做的就是要尽可能地把结构中各种各样的关节“打通” ，使力量在关节处畅通无阻。
中医上云：“通则不痛，痛则不通” ，结构就像一个人，气穴若不能畅通，症结和隐患就会产生。

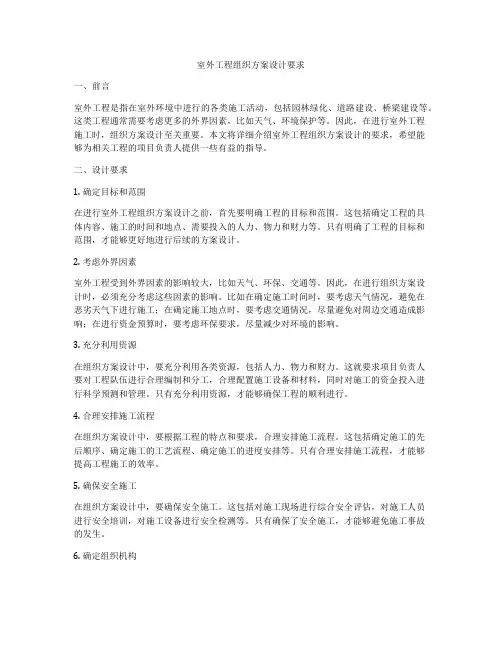

室外工程组织方案设计要求
室外工程组织方案设计要求一、前言室外工程是指在室外环境中进行的各类施工活动，包括园林绿化、道路建设、桥梁建设等。
这类工程通常需要考虑更多的外界因素，比如天气、环境保护等。
因此，在进行室外工程施工时，组织方案设计至关重要。
本文将详细介绍室外工程组织方案设计的要求，希望能够为相关工程的项目负责人提供一些有益的指导。
二、设计要求1. 确定目标和范围在进行室外工程组织方案设计之前，首先要明确工程的目标和范围。
这包括确定工程的具体内容、施工的时间和地点、需要投入的人力、物力和财力等。
只有明确了工程的目标和范围，才能够更好地进行后续的方案设计。
2. 考虑外界因素室外工程受到外界因素的影响较大，比如天气、环保、交通等。
因此，在进行组织方案设计时，必须充分考虑这些因素的影响。
比如在确定施工时间时，要考虑天气情况，避免在恶劣天气下进行施工；在确定施工地点时，要考虑交通情况，尽量避免对周边交通造成影响；在进行资金预算时，要考虑环保要求，尽量减少对环境的影响。
3. 充分利用资源在组织方案设计中，要充分利用各类资源，包括人力、物力和财力。
这就要求项目负责人要对工程队伍进行合理编制和分工，合理配置施工设备和材料，同时对施工的资金投入进行科学预测和管理。
只有充分利用资源，才能够确保工程的顺利进行。
4. 合理安排施工流程在组织方案设计中，要根据工程的特点和要求，合理安排施工流程。
这包括确定施工的先后顺序、确定施工的工艺流程、确定施工的进度安排等。
只有合理安排施工流程，才能够提高工程施工的效率。
5. 确保安全施工在组织方案设计中，要确保安全施工。
这包括对施工现场进行综合安全评估，对施工人员进行安全培训，对施工设备进行安全检测等。
只有确保了安全施工，才能够避免施工事故的发生。
6. 确定组织机构在组织方案设计中，要确定合理的组织机构。
这包括确定工程的项目部门、施工队伍、监理单位等。
只有确定了合理的组织机构，才能够确保工程的有序进行。
援外工程建筑设计有感
安徽建筑建筑思想理论研究作者简介：宋建华（1974-），男，浙江淳安人，2005年毕业于南昌大学建筑工程学院建筑系建筑设计及其理论专业，研究生，工学硕士，高级工摘要：援外工程数量和投资呈现逐年增长的趋势。
由于现实情况的千差万别，援外工程与国内工程建筑设计的环境条件有很多不同。
如果对这些区别不加重视，会导致设计与现场实际脱节，影响建筑设计质量。
结合多年施工配合的经历和体验，文章从现场施工和最终使用者的角度对援外工程建筑设计提出了一些实用的建议：1、在设计时要充分考虑当地自然条件的特殊限制，重点关注滨海环境材料腐蚀、强降雨、高温等问题；2、在设计考察时要详细了解当地社会经济条件，合理确定装修档次和设备配置、注意防盗设计和材料选择、降低施工难度等。
关键词：援外；建筑设计；设计考察；自然条件；社会经济条件中图分类号：TU2文献标志码：B文章编号：1007-7359（2019）09-0040-04DOI ：10.16330/ki.1007-7359.2019.09.0161援外建筑工程设计概述按照我国现行对外援助政策，一个建设项目要经过考察、设计、施工三个主要环节才能交付受援国政府。
其中设计人员在考察环节才能去现场了解建设场地的具体情况。
根据建设项目规模大小不同，考察的时间也长短不同，大部分项目的时间跨度在20～30d。
由于路途遥远，设计人员必须在考察阶段尽量全面地掌握项目的具体条件，一旦出现遗漏的情况，将会导致设计与实际条件不符，影响项目功能发挥。
图1援利比里亚大学芬德尔分校校舍项目参与援外工程的建筑师来自全国各大城市，大部分习惯于本地区的设计工作。
但我国地域广大，气候类型、地质条件、建筑形式多种多样，因此各地设计人员的设计理念有很大差别。
对于同一项目，不同地区建筑师的设计作品都会带有很强的地区痕迹，呈现出千姿百态的景象。
从各个项目的竞标中，可以看出这个特点。
的确，其中有很多方案作品较好地与受援国当地的自然条件和社会条件进行了结合，但也有很多设计没有充分考虑到受援国当地的具体条件，而且，方案阶段主要是解决一些全局性的、总体性的问题，对于深入的、细部的、具体的问题，由于建设场地遥远陌生、考察手段有限、考察不全面等种种原因，即使是一个好的方案在施工图阶段仍然可能出现设计与实际脱节的情况。
海外工程结构设计中的若干问题
０ 引言
随着 中国经 济的快速发展 和经 济转型 的深 入进展 ， 中国公 司 越来越 多的走 出国 门参 与海 外 的石油化 工工 程建设 。海 外石 油
制， 覆盖设计 、 施工、 采 购和验 收等工 程建设 的每个 层面 ， 其 中仅 土建和结构 专业 的标 准和标 准图合计达一百 多项 ， 可见其 规定 细 致 全面。Ｓ Ｅ Ｓ企业标准较少 引用美 国标 准规范 ， 对 于主要 的 内容 均做 了直接 摘 录列项 ， 并 附上 大量 的工 程标 准 图和构 造做 法规 定， 能够形成较为完整 的一套独立标准体系 。
ｃ ａ ｔ ｉ ｏ ｎ ｆ ｏ ｒ Ｓ ｔ ｕｃ ｒ ｔ ｕ ｒ ａ ｌ Ｓ ｔ ｅ ｅ ｌ Ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ ｓ Ａ Ｉ Ｓ Ｃ ３ ６ ０以外 ， 下面几套标准也 是海外工程设计 和施工必须执行 和掌握 的 ：
的普 遍 问题 。对 规 范 特 别 是 标 准 图 等 的 尊 重 和 几 乎 机 械 的 执 行 １ ） 美 国材料与试验协会编制的有关混 凝土 、 钢结构等 材料性 让 我们 的工 程设 计人 员和施 工管 理人员 不适 应。我 国通常 情况 能标准 以及岩土分类 和试验标 准。 标 准图不属 于强制性 规范范畴 ， 主要 是一种推 荐性质 的标准 。在
化工建设项 目的设 计工作 逐渐 由中外 合作 过渡 到 国内公 司独 立 担 当。海外工程设计 与国内工程相 比 ， 考 虑问题 的角度具有 非常
巨大 的差异 。
本 文 主要 结 合 笔 者 负 责 的 沙特 总 承 包 项 目的 结 构 设 计 情 况 ，
１ ． ３ 标 准执 行
长期 以来 ， 我 国工程 建设 中土建 专业 均 以规范 为主 导 ， 一切 以符合 强制 性规 范和 强制 性条 文为 核心 的设计 理 念 ， 对企 业标 准、 项 目统一规定往往研究不透彻重 视不足 。在海 外项 目特别是
0援外设计特点、深度、送审、管理文件
援外工程设计特点一、项目的甲方是双重的项目的设计既要符合我国政府主管部门——商务部对项目的总体要求，包括规模、功能、投资、进度、服务等方面，又要满足受援国方面的功能要求，要符合当地的风土人情并结合实际情况。
作为主管方(商务部)和受援方，对项目规模、功能、设备等方面在认识上有时存有差距。
因此，设计中通过技术手段或其他方式，让两个甲方都能接受和满意，是工程设计应追求的平衡点。
二、以设计为核心，涵盖工程全过程对于国内工程设计，设计方一般只需在接受甲方委托或签定设计合同后，在收资、调研的基础上展开设计，并提供设计图纸和施工配合。
而援外工程除正常的前，期工作(包括做方案、投标)、工程设计外，还参与设计考察(有时尚需做可行性考察或二者合一)、方案调整及确认、设计文件咨询审查(类似设计监理)、受援国审查、设计概算调整、标书编制、招标答疑、进一步完善设计文件、派遣设计代表配合施工全过程，绘制竣工图、参与工程验收等过程。
三、工作环节多，周期长援外工程在设计过程中，除了正常设计阶段外，设计前期工作比较复杂，增加了非常规的项目考察活动、国内设计审查(监理)、受援国审查、概算调整、设计文件翻译及译校等程序。
1、首先在不甚了解对方详细需求、条件等情况下设计方就要拿出一整套方案和投资估算，并作为整个项目的基础文件展开后续工作，给设计增加了一定难度。
2、项目考察。
项目确立后，设计人员要组团赴受援国进行设计考察，而考察实施前还要做如下工作：编制考察工作大纲和考察工作计划(含时间表)；编制所有参与工程设计的各专业的收资提纲、开列收资清单；做出详细的项目规划和总体方案设计并据做出投资额；准备好对外进行商务谈判和技术谈判的书面文件(合同草稿)；配合翻译将所有文件译成受援国的官方语言文字；将需要受援方提供的资料清单尽早送达。
考察组抵达受援国后，要与我驻当地使馆经商处配合，取得统一对外口径。
考察中充分听取受援方对项目的规划、需求等方面的意见；充分勘察项目实施场地条件及周边市政设施状况条件、社会环境条件等；综合受援方业主需求和考察后的场地状况及我国政府所能提供的资金，调整预备好的方案并提交到谈判当中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
援外工程结构设计中应注意的问题
摘要：援外工程的结构设计有着自身的特点，与国内项目设计有着许多差异，在设计中从基础设计，混凝土强度等级，以及抗震抗风都需要特别注意一些关键问题
关键词：援外工程，混凝土强度等级，地震加速度，风荷载
Abstract: the structure design of foreign aid projects have their own characteristics, design and domestic projects have many differences, in the design from the foundation design, the strength grade of concrete, and the seismic and wind need to pay special attention to some key problems
Keywords: foreign aid project, concrete strength grade, the earthquake acceleration, wind load
一、绪论
随着我国改革开放的深入，经济实力和综合国力的进一步增强，我国在国际社会中的地位也进一步得到提升，近些年来我国对外援助的力度也在不断加大，其中建筑工程占很大比重，设计单位接触到援外工程的机会也越来越多，因此对援外工程结构设计中需要注意的问题的了解，将有助于更好完成设计任务以及接下来项目施工的顺利进行。
二、基础设计
在进行基础设计的时候应特别注意当地的地质条件，切记不能按照国内工程经验进行设计，应根据详勘报告中给出个各土层的详细力学参数，选取合理稳定的土层作为基础的持力层，特别是在桩基础设计时，应以现场试桩的结果得出的单桩承载力特征值作为设计依据，而不能以通过经验算法算出的单桩承载力特征值作为设计依据。
例如在非洲安哥拉某工程的设计中，持力层为泥岩，按勘察报告给出极限承载力特征值算出的单桩承载力特征值为3000KN，而实际情况是泥岩遇水后承载力大幅下降，根据试桩的结果单桩承载力特征值只有1000KN。
所以基础设计时一定要慎重。
三、混凝土强度等级
因为我国援建的项目多为发展中国家或经济相对比较落后的国家，再设计考察时应特别了解当地的建材情况，大多数非洲地区资源比较匮乏，甚至水泥也需要进口，例如乍得，受到这些当地客观因素的制约，多数时候混凝土需要现场搅拌，因特别注意现场搅拌时混凝土能达到的强度等级，一般国家能达到C25-C30，所以再设计时不建议采用高强度的混凝土。
此为还有另一种情况，就是援建相对
发达的国家的时候，这些国家有自己的混凝土规范，应充分尊重当地混凝土规范对最小混凝土强度等级的要求，同时与外方沟通是应充分理解我国混凝土强度等级与当地混凝土强度等级直接的换算关系，我国《混凝土结构设计规范》规定以150mm×150mm×300mm的棱柱体试件试验测得的具有95％保证率的抗压强度为混凝土轴心抗压强度标准值，用符号fck表示;而日本和美国等国家通常采用152X305的圆柱体作为试件进行试验测得的具有95％保证率的抗压强度为混凝土轴心抗压强度标准值，用符号fc′表示。
二者之间的转换关系如下：
fc′=1.18fcu
四、抗震设计
抗震设计作为结构设计的重点内容应给予足够的重视，在抗震设计时同样分为两种情况，第一种是类似非洲等欠发达地区没有自己的抗震规范，且基本没有过地震记录的地区，这种情况下一般按照我国的《抗震规范》进行设计，抗震设防按照六度区。
第二种属于本国自身有自己的抗震规范，在这种情况下应特别注意，中外规范见差异的对边，首先应充分了解受援国抗震规范，明确两国规范在地震力计算时的异同，以我国援助哥斯达黎加警察学院项目为例，哥国属于地震高发国家，有自己很完善的抗震设计规范，此项目建设地点为利蒙省，根据哥抗震规范，利蒙地区的设计基本地震加速度值为0.36g，
哥斯达黎加抗震规范水平地震力计算公式
V=CW
V 水平地震作用力
аef有效峰值地震加速度
I 结构重要性系数
FED 动态频谱系数
SR 超强系数，对于框架结构取2.0
我国水平地震作用计算公式
FEK=a1Geq
FEK 结构总水平地震作用标准值
a1 水平地震影响系数
Geq 结构等效总重力荷载
通过公式比较可以看出两国规范计算水平地震力的方法基本相同，主要区别在于C与a1的计算，经计算C=0.2 ，a1=0.24，相当于我国规范中8度（0.3g）时的地震峰值加速度аmax=0.24，这就使得抗震计算在结合了当地的实际情况的同时避免出现不必要的浪费。
五、风荷载
风荷载也是援外设计中应该注意的一个关键因素，在设计考察时应充分搜集当地资料，当受援国拥有自己的风荷载设计规范时，可参考规范给出的基本风压取值，但一定要注意其基本风压取值的依据，基本风压的一般是根据基本风速计算出来，而各国间基本风速的取法有一定的差异，我国规范规定的基本风速定义为距地10m高，地面粗糙程度为B类，自记10min平均年最大风速数据，经统计分析确定重现期为50年的最大风速；而一些国家采用的是美国规范计算基本风压的方法，起定义的基本风速为距地10m高，地面粗糙程度为C类（相当于中国B类），3秒阵风风速，无飓风地区重现期为50年，飓风倾向地区重现期为500年。
所以在采用受援国规范给出的基本风压时，一定要考虑基本风速的取值，如果与我国规范取值原则不同，一定要进行相应的转换。
六、其他
根据商务部对援外工程中设计的指导文件要求，由于援外工程施工时会有一定比例的外国工人参与到施工过程中，且方便外方对我方提供的图纸进行审查在设计是应尽量避免引用标准图集，比如国内通常采用的平面表示方法，应在总说明中进行特别说明，帮助外方人员理解平面表示法的含义。
对于砌体材料的选择应给予重视，充分考察当地所有填充墙材料的容重，以及砌筑时的构造要求，在当地对砌体砌筑有特殊的抗震构造措施时，应尊重当地做法。
此外，由于我国所用钢筋型号的差异，比如哥斯达黎加采用的钢筋型号是根据英寸划分的，直径一英尺的钢筋定义为8号钢筋相当于我国的Φ25的钢筋，所以有必要在结构设计总说明中加入钢筋型号之间的对应关系。
七、结论
综上所述，整个援外工程的结构设计需要细致的考察，结合我国规范与受援国的规范，对比二者的异同，从而保证结构设计的合理性，使结构在满足抗震抗风的基本要求下，尽可能经济合理。
同时由于援外工程的在施工过程中，设计人员不可能经常去到建设地点，也就要求图纸深度尽可能深，每个细节都要交代清楚，避免施工过程中产生的错漏碰缺，确保工程顺利完工。
参考文献
[]混凝土结构设计规范（GB50010-2110）
[2]《建筑抗震设计规范》（GB50011-2010）
[3]《建筑结构荷载规范》（GB50009-2012）。
