柴油发动机基础知识(道依茨)

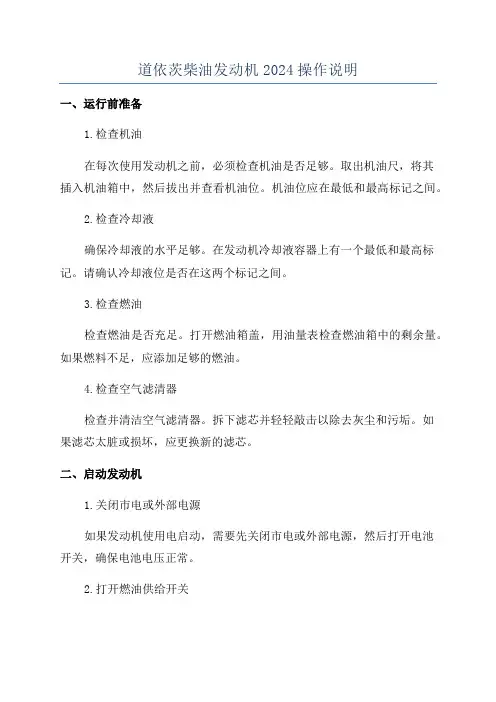

道依茨柴油发动机2024操作说明
道依茨柴油发动机2024操作说明一、运行前准备1.检查机油在每次使用发动机之前，必须检查机油是否足够。
取出机油尺，将其插入机油箱中，然后拔出并查看机油位。
机油位应在最低和最高标记之间。
2.检查冷却液确保冷却液的水平足够。
在发动机冷却液容器上有一个最低和最高标记。
请确认冷却液位是否在这两个标记之间。
3.检查燃油检查燃油是否充足。
打开燃油箱盖，用油量表检查燃油箱中的剩余量。
如果燃料不足，应添加足够的燃油。
4.检查空气滤清器检查并清洁空气滤清器。
拆下滤芯并轻轻敲击以除去灰尘和污垢。
如果滤芯太脏或损坏，应更换新的滤芯。
二、启动发动机1.关闭市电或外部电源如果发动机使用电启动，需要先关闭市电或外部电源，然后打开电池开关，确保电池电压正常。
2.打开燃油供给开关打开燃油供给开关，确保燃油能正常供给到发动机。
如果是冷启动，可以打开预热装置。
3.启动发动机转动钥匙或按下启动按钮，启动发动机。
同时注意观察仪表盘上的指示灯，确保其正常亮起。
如果发动机无法启动，应检查电路、电池和燃油供给等问题。
4.热车当发动机刚启动时，应保持中低速运行约5分钟，使发动机温度逐渐升高。
三、运行中的注意事项1.正确切换档位根据实际工作需要，将档位切换到合适位置。
在切换档位时，应先将油门拉到最低档，然后放下离合器，再加速油门。
2.合理加速在运行过程中，不要将油门一下子加到最高，而应根据需要缓慢加速。
过度加速可能会造成发动机负荷过重，损害发动机。
3.观察仪表盘指示经常观察仪表盘上的指示灯和仪表，确保其工作正常。
如果发现任何异常情况，应及时检查和修复。
4.定期维护定期维护发动机，包括更换机油、更换滤芯、更换燃油和空气滤清器等。
请根据生产商的要求和维护手册进行操作。
四、停止发动机1.卸载所有负载在停止发动机之前，应卸载所有的负荷。
同时也应将控制杆调整到中立位置，关闭附件和外部设备。
2.减速运行减速运行5分钟，使发动机温度逐渐降低。
3.关闭燃油供给开关关闭燃油供给开关，使发动机停止供油。
道依茨资料
柴油机烧瓦抱轴原因分析发布时间：2009-2-24 17:43:11被阅览数：687次来源：石家庄北方道依茨柴油机维修有限公司●曲轴与瓦的质量不好，轴颈与瓦的光洁度差，尤其是大修更换过轴瓦的车辆。
* 大、小瓦安装不正确，间隙调整不当。
* 机油泵的齿轮严重磨损失效，供油压力减小，机油难以供应到指定润滑位置，造成轴瓦干摩擦。
* 机油油道被不洁杂质堵塞，使通往曲轴的机油受到阻隔，形成轴瓦干摩擦。
* 机油管路发生泄漏，机油循环供应系统压力下降，机油难以供应到指定润滑位置，形成轴瓦干摩擦。
* 发动机严重超负荷运转，出现长时间低速高扭矩工况，因发动机转速低时机油泵转速也低，供油量不足，但轴与瓦之间却形成高温，造成"抱死"。
* 使用了劣质空气滤清器，造成空气中的颗粒物大量进入发动机，产生磨粒磨损，甚至引起抱瓦。
* 润滑油粘度选择不当。
●发动机故障的声响判断发布时间：2009-2-24 17:39:03被阅览数：753次来源：石家庄北方道依茨柴油机维修有限公司1. 活塞敲缸（1）现象①在气缸体的上部发出一种有节奏的“嗒嗒嗒”的金属撞击声，响声严重时，会从曲轴箱加油口处冒黑烟。
②怠速时响声明显、清晰；加速时多个活塞敲缸，响声嘈杂。
③无负荷突然加速时声响显著，中速以上时，响声减弱或消失。
④发动机温度过低时响声明显，温度升高后，响声减弱或消失。
（2）判断方法①将油门置于响声较强位置，对发出异常响声的工作缸断缸时，响声即可减弱或消失。
在加机油或在气缸上部两侧用改锥、金属棒、听诊器、故障探测仪倾听时，发出响声的气缸附近响声较强，并有振动。
②向可疑气缸内加注30-40g浓机油，慢慢摇转曲轴4-5圈，约待1min 后再启动，若启动后敲击声减弱或消失，水冷柴油机的合理使用要点发布时间：2009-2-24 11:30:33被阅览数：636次来源：石家庄北方道依茨柴油机维修有限公司（1）冷却水需防垢水冷柴油机散热器常常会加注井水、河水等，随着时间的延长水道内逐渐结垢，影响散热效果，致使柴油机温度升高，功率下降，甚至“开锅”，缩短了柴油机的大修周期，因此应预防冷却水形成结垢。
(deutz)道依茨发动机结构介绍
第一汽车 核心动力
柴油发动机
2、缸垫；DEUTZ柴油机采用对人体没有危害的无石棉缸垫， 厚度分三种（保证压缩比）；以孔的个数来识别；（见图示）
孔数
1 2 3
缸体平面与活塞顶部高度差 1012
0.43-0.64mm 0.641-0.74mm 0.741-0.85mm
缸体平面与活塞顶部高度差 1013
2.惰轮
3.凸轮轴齿轮
4.液压泵齿轮
5.压缩机齿轮
6.平衡轴齿轮
7.惰轮
8.曲轴齿轮
9.惰轮
10.平衡轴齿轮
10 9 8 7 6 5
★平衡轴：为了满足对震动的特殊要求，四缸发动机配有平衡轴选件。分布在曲轴两侧的
一对平衡轴以两倍于曲轴转速的速度旋转，消除了垂直方向上的二次惯性力引起的震动，
并且部分消除了轴向的二次震动。
柴油发动机
活塞按压缩高度 分组。识别标记打在 活塞的顶部以及铭牌 上，当更换活塞时， 一定要使用相同压缩 高度的活塞。
hKH活塞(mm) hHK活塞(mm) hHK活塞(mm) hHk活塞(mm)
BFM1012
B=61.10 C=61.20 D=61.27 E=61.34
？
BFM1013
A=71.10 B=71.18 C=71.26
0.20 0.25
0.25
第一汽车 核心动力
柴油发动机 2、飞轮：
飞轮的齿圈内孔与飞轮的外圆是过盈配合。安装时是将飞 轮齿圈加热后(210℃），再套装在飞轮上。
第一汽车 核心动力
柴油发动机 3、凸轮轴：
凸轮轴上既有配气机构的凸轮，同时兼有高压泵驱动凸轮。
高压泵驱动凸轮
配气机构的凸轮
从1996年起，凸轮轴被分为A、B、C三种类型，代表不同的 喷油角度。因此，当确定喷油泵的标准尺寸时，要特别注意。
德国道依茨发动机
德国道依茨是著名的发动机制造厂商，总部位于德国莱茵河畔的科隆市，由四冲程发动机的发明者奥托于1864年创建，目前公司在德国有4 个发动机厂，在全球有17 个许可证生产厂和合作厂，道依茨公司主要以风冷柴油机闻名。
道依茨柴油机应用于商用车辆、工程机械、叉车、农用机械、压缩机、发电机组及船舶等。
道依茨发动机特性：1.工艺精良的8、12和16缸V型发动机。
2.涡轮增压和混合气两级冷却。
3.单缸四阀门技术。
4.中置工业火花塞安装在强化冷却的火花塞座上。
5.微机控制高压点火装置。
6.每缸各一个点火线圈。
7.TEM电控系统实现发电机组运行的全自动控制和监视。
8.通过控制燃烧室的温度保证有害物质的低排放。
优势：1.合算的投资成本和低廉的运营成本组合。
2.高效利用初级能源，从而实现低的能源消耗。
3.长时间的保养周期和方便维修保证了进一步节省费用。
4.高效的能源转换率。
5.对低浓度甲烷气体，混合气两级冷却保证了功率输出。
6.通过高标准、安全可靠的控制和监视实现。
7.理想的燃烧，同时保护发动机。
8.系统的调节、维护、控制和监控功能简单易行。
德道依茨发动机具有同类产品不可比拟的优势：产品体积小、重量轻，比同类发动机轻150-200公斤；零部件通用性、系列化程度高，便于整车布置；动力性强，起步扭矩600牛顿?米，比同排量产品高10%以上；长寿命，B10寿命达到70万公里；低排放，国Ⅲ排放，具有国Ⅳ排放潜力；低油耗，油耗≤195克/千瓦时；低噪音，发动机噪音≤96分贝；低成本，价格比同类进口发动机低30%。
道依茨柴油机把结构紧凑、功率大、经济性高、环境适应性强和高可靠性结合到了一起，让使用者每时每刻都能体会出它许多令人信服的优点，现在已经有超过40万台该系列柴油机在世界各地可靠地运行着，深得广大用户的信赖。
道依茨不仅为工业生产提供强大的发动机，更为发动机维修提供配件支持。
每部发动机都有相应配件可以更换，在配件损坏时，可以及时使用道依茨原厂配件维修，恢复发动机初始性能，让发动机更好的为机械生产产生源源不断的动力。
潍柴动力 道依茨(二)
10、燃油供给系（续）
左置喷油泵供油提前角的调整： • 延柴油机工作方向缓慢的旋转曲轴，直到 达到要求的飞轮刻线；转动喷油泵凸轮轴，使 喷油泵靠近齿轮的一缸处于供油始点（当出油 口油面稍有一点波动时）。装上喷油泵齿轮， 使 其与中间齿轮啮合，并使喷油泵轮毂上的四个 螺 栓孔尽可能对准齿轮上长孔中间位置。旋上齿 轮压板及喷油泵管： • 柴油机的进气歧管用金属板焊接或铝合金 铸成，有多种结构可以满足不同的柴油机 需要。 • 进气歧管安装到气缸盖时，铸铝管用复合 材料的垫片，焊接管用不锈钢制成的垫片， 安装不锈钢垫片其凸形面应朝向气缸盖。 紧固进气管的螺母扭紧力矩为45±5Nm。
9.进排气系统（续）
11.润滑系
柴油机润滑系主要有机油泵、机油滤清器、机油冷却器、油底壳、 集滤器、主油道限压阀等部件组成。
11、润滑系（续）
集滤器是机油泵吸入口，它与机油进口的连接用 O 形圈密封，安装时应 特别注意不能漏气，否则机油泵吸进空气，影响供油，造成烧瓦，机毁等大 事故机油泵是齿轮泵。 机油泵是齿轮泵。机油由机油泵压出，进入滤座，滤座上有安全阀，开启 压力为540-750kpa，当机油泵压出的机油的压力超出此值时，将机油泄入油 底。滤座上留有压力传感器和机油冷却器接口。机油冷却器和机油滤清器串 接在滤座上。机油从滤座进入机油冷却器，再到机油滤清器，回到滤座，然 后进入主油道。 机油冷却器是片式的，如果机上带的冷却不能满足柴油机机油冷却的要 求，可以采用外接冷却器，不过此时滤座应更换上面有进出机油的接口的滤 座。 机油滤清器是旋装式的，一次性使用。润滑系统中主轴承，连杆轴承，凸 轮轴承，二级平衡机构轴承，摇臂轴承，喷油泵，增压器，空压机等均采用 压力润滑，连杆小头，齿轮系，活塞,缸套等均采用飞溅润滑。

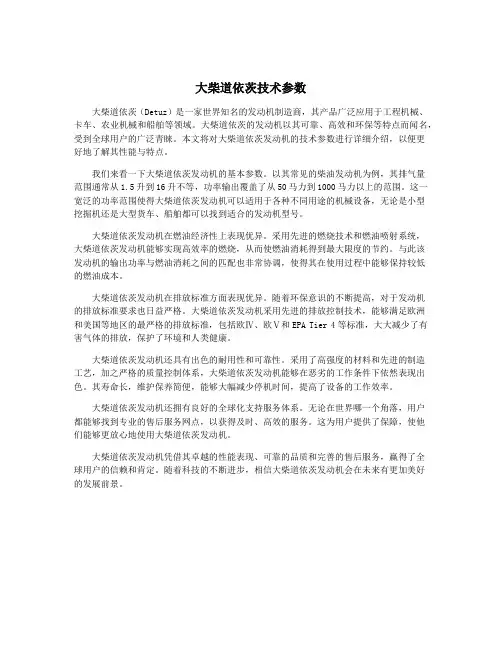

大柴道依茨技术参数
大柴道依茨技术参数大柴道依茨（Detuz）是一家世界知名的发动机制造商，其产品广泛应用于工程机械、卡车、农业机械和船舶等领域。
大柴道依茨的发动机以其可靠、高效和环保等特点而闻名，受到全球用户的广泛青睐。
本文将对大柴道依茨发动机的技术参数进行详细介绍，以便更好地了解其性能与特点。
我们来看一下大柴道依茨发动机的基本参数。
以其常见的柴油发动机为例，其排气量范围通常从1.5升到16升不等，功率输出覆盖了从50马力到1000马力以上的范围。
这一宽泛的功率范围使得大柴道依茨发动机可以适用于各种不同用途的机械设备，无论是小型挖掘机还是大型货车、船舶都可以找到适合的发动机型号。
大柴道依茨发动机在燃油经济性上表现优异。
采用先进的燃烧技术和燃油喷射系统，大柴道依茨发动机能够实现高效率的燃烧，从而使燃油消耗得到最大限度的节约。
与此该发动机的输出功率与燃油消耗之间的匹配也非常协调，使得其在使用过程中能够保持较低的燃油成本。
大柴道依茨发动机在排放标准方面表现优异。
随着环保意识的不断提高，对于发动机的排放标准要求也日益严格。
大柴道依茨发动机采用先进的排放控制技术，能够满足欧洲和美国等地区的最严格的排放标准，包括欧Ⅳ、欧Ⅴ和EPA Tier 4等标准，大大减少了有害气体的排放，保护了环境和人类健康。
大柴道依茨发动机还具有出色的耐用性和可靠性。
采用了高强度的材料和先进的制造工艺，加之严格的质量控制体系，大柴道依茨发动机能够在恶劣的工作条件下依然表现出色。
其寿命长，维护保养简便，能够大幅减少停机时间，提高了设备的工作效率。
大柴道依茨发动机还拥有良好的全球化支持服务体系。
无论在世界哪一个角落，用户都能够找到专业的售后服务网点，以获得及时、高效的服务。
这为用户提供了保障，使他们能够更放心地使用大柴道依茨发动机。
大柴道依茨发动机凭借其卓越的性能表现、可靠的品质和完善的售后服务，赢得了全球用户的信赖和肯定。
随着科技的不断进步，相信大柴道依茨发动机会在未来有更加美好的发展前景。
道依茨柴油机
德国道依茨公司总部位于德国科隆，多年来以其主导产品道依茨品牌柴油机著称。
道依茨所产柴油机功率范围从10至10,000马力，燃气机功率从250马力到5,500马力，强大的柴油机性能被广泛应用于工业、农业、制造业中。
道依茨公司以其风冷柴油机备受市场青睐，具有体积小、功率大、噪音低、排放好、冷起动容易等特点。
目前常用的道依茨柴油机有以下几种：①风冷柴油机，道依茨公司以其风冷柴油机闻名，主要品种有：FL912/913/914系列风冷柴油机和FL413F/513系列柴油机等两大类型，功率范围64KW-386KW。
前者在工程机械行业应用较多，而后者在特种车辆、铁路养护设备、重型车辆及工程机械行业都有应用。
②水冷柴油机在20世纪90年代初生产，道依茨后又开发研制出了崭新的水冷柴油机BFM1011、BFM1012、BFM1013、BFM1015等系列机型，功率范围20KW-440KW，新系列柴油机具有体积小、功率大、噪音低、排放好、冷启动容易等特点，能满足排放法规，具有广泛的市场前景。
BFM1012、BFM1013等系列柴油机为机械式单体泵柴油机，被广泛地用于车辆和工程机械行业。
该机的排放指标达到欧2标准。
③电控柴油机，在国内使用较为广泛的道依茨电控柴油机主要是BFM2012、BFM1013、TCD2015V06等系列电控单体泵柴油机。
这类柴油机排放指标完全满足欧3标准。
道依茨柴油机（包括道依茨风冷柴油机和水冷柴油机）是专业的柴油机品牌之一，不仅柴油机备受青睐，其配套维修的柴油机配件也是业内常用的配件，在维修方面有着良好的性能，卓越的品质，售后服务也是享誉国内外。
道依茨柴油机在重型汽车、特种车辆、铁路养护机械、工程机械等行业，用途广泛，深受用户喜爱。
道依茨柴油机购买和售后维修服务推荐北京沃博。
北京沃博内燃柴油机械有限公司是一家具有多年历史，从事销售维修德国道依茨（DEUTZ)，瑞典VOLVO及VOLVO-PENTA发动机和配件的专业化的服务企业！为客户提供相关技术咨询和售后服务和发动机大中修业务。
(deutz)道依茨发动机结构介绍
滑动零件润滑油膜
第十六页，共62页。
二、润滑系统的组成：
1.压力润滑的路线见图 ，各压力阀的开启压力 PO均标在图上。
1.油底壳 2.四缸机油泵 3.机滤旁通阀 4.机油散热器安全阀 5.机油泵 6.粗滤网 7.六缸机油泵 8.增压器
动达
到一定转速时，轴便被油
压抬起。这样，油膜将轴与轴
承完全
隔开，使它们之间变为 体磨擦，从而减小了轴的运 少了轴与轴承的磨
轴承 润滑油
液 转阻力，减
损。
同理，作直线运动的零件， 其前端制有倒角时，润滑油也可楔入磨擦表轴 面而形成油膜。
旋转零件润滑油膜图
第十五页，共62页。
2.清洗作用：在发动机工作中，不可避免地产生因磨损而生成的金属微粒、 吸入空气所带入的尘土以及在燃烧后出现的固体炭质等。如果这些“磨料”始终 沉积在零件工作表面之间，便会大大加剧零件的磨损。润滑系的作用之一，就是 通过润滑油的流动将这“磨料”从零件工作表面上冲洗下来，从而达到减轻零件磨 损的目的。
②
①
缸垫平面与活塞顶部高度差=②-① （顶 隙①的范围是）
活塞上的测量点:
BFM1012:90mm BFM1013:95mm
90mm 95mm
第八页，共62页。
3、新机的气门导管没有定位肩。但修理时为了准确定位，气 门导管是带定位肩的。气门导管密封圈镶嵌在导管内。
气门导管密 封圈
生产用气门导管
修理用气门导管
利用油楔作用形成润滑油膜；当轴在静止状态时，在自重作用下与轴承最低处P点相
接触。由于轴与轴承接触面较小，润滑油被挤出。当轴转动时，粘附在轴表面的润滑
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油发动机介绍
6、冷却系统
作用
将承受高热机件的热量散到大气中去。
组成
水泵、散热器（水箱）、风扇、分水管、 机体、缸盖内的水套、节温阀。
柴油发动机介绍
6、冷却系统
冷却系统
迪尔6125发动机冷却系统
柴油发动机介绍
7、操纵系统
作用
起动马达起动同时，电磁阀将调速 器油门拉到适当位置，向气缸供油燃烧， 使气缸着火转动。
组成
电子调速机构或机械调速、启动马 达、油门杠。
柴油发动机介绍
7.1、操纵系统
柴油发动机介绍
7.2、HT2000控制器GU
柴油发动机介绍
7.3、HT3000控制器IG-CU
柴油发动机介绍 1.1、机体
柴油发动机介绍
1.2、机体
柴油发动机介绍
2、曲轴连杆机构
作用
发动机借以产生并传递动力的机构， 可把活塞的直线往复运动转变为曲轴的 旋转运动。
组成
活塞、活塞环、活塞销、连杆、曲轴、 轴瓦、飞轮、减震器
柴油发动机介绍
2、曲轴、连杆
柴油发动机介绍
3、进、排气系统
作用
使干净空气及时充入气缸并及时从 气缸中排出废气。
柴油发动机介绍
4、燃油系统
ECU电喷系统
ECU电喷燃油系统
柴油发动机介绍
5、润滑系统
作用
将润滑油供给摩擦件以减少磨擦阻 力，减轻机件的磨损，并部分地冷却磨 擦零件，清洁磨擦表面。 组成 滑油泵、滑油滤清器、滑油冷却器、 管路
柴油发动机介绍
5、润滑系统
柴油发动机介绍
迪尔6125发动机润滑系统
过程： 进气冲程 燃烧做功冲程
压缩冲程 排气冲程
柴油发动机介绍
三、总体结构
道依茨1015发动机结构
柴油发动机介绍
三、总体结构
机体组件 进气系统 燃油系统
曲轴连杆机构 排气系统 润滑系统
冷却系统
操纵系统
柴油发动机介绍
1、机体组件
作用
发动机各机构，各系统工作和装配的基础
组成
机体、缸套、缸垫、曲轴箱、油底壳、 汽缸头
柴油发动机介绍
一、柴油发动机工作原理
柴油机用密闭的空间压缩空气产生 高热，喷入雾化的柴油后燃烧膨胀，推 动活塞沿气缸作向下运动，经活塞销、 连杆、曲轴等组成的曲柄连杆机构，将 活塞的直线运动变为曲柄的旋转运动， 飞轮的惯性带动活塞排气、吸气、压缩 循环运动，从而输出机械功。
柴油发动机介绍
二、四冲程发动机
组成
空气滤器、增压器、进排气道、进 排气门、凸轮轴、摇臂、顶杠、消音器
柴油发动机介绍
3.1、进气系统
柴油发动机介绍
3.2、进气系统
柴油发动机介绍
3.3、排气系统
绝热包扎 消音器 排烟管吊码
弹性吊码
密封夹板
柴油发动机介绍
4、燃油系统
作用
将燃油按一定规律喷入经压缩的空 气中燃烧。
组成
油箱、油水分离器、输油泵、滤清 器、高压油泵、喷油嘴。
