ZDS2022十全十美示波器百场技术交流会第24场：京微雅格
ZDS2022示波器百集实操视频之81：示波器在大时基下,波形显示机制的问题
ZDS2022示波器百集实操视频之81：示波器在大时基下，波形显示机制的问题摘要：ZDS2022示波器存储深度高达112Mpts，后续会有250Mpts的深存储示波器重磅发布！大时基，深存储，显示大数据波形小细节，是怎样一个显示机制呢？本期视频为您揭晓！正文：大家好，在我们最新创建的ZDS示波器微信群中，用户与我们的互动变得是越来越火热了，周工的风趣幽默，用户偶遇老乡的惊喜，使得群内气氛是越来越和谐！上期的感动之余，我们继续与大家分享故事，解决问题。
其中有用户反映说，ZDS2022示波器在大时基，深存储的条件下显示波形，响应有些慢。
该示波器的波形显示机制到底是怎样的呢？故事开端本期视频就来与大家分享关于ZDS2022示波器在大时基下，波形显示机制问题的用户互动的小故事。
●触发点和预触发相关知识的了解当您向我们的销售同事询问关于ZDS2022示波器在大时基模式下的问题时，他们总会提到触发点、预触发时间。
这里就跟大家来详细介绍下关于触发点和预触发时间。
在屏幕正中间，我们可看到一个实心的橙色三角形，称它为触发点。
示波器内部的采集存储器可分为预触发存储区与后触发存储区，它们的分界线就是触发点。
我们称触发点之前的区域为预触发区域。
在自动存储深度下，示波器的满屏波形显示所占的空间就是存储器中的整个存储空间。
示波器采集波形总是先填满预触发区域，才开始判断触发条件。
然后再进入到后触发存储区中。
您可以通过旋转水平偏移旋钮左右移动触发点的位置来改变预触发的存储深度。
图1 存储器的构成故事高潮●大时基，深存储，波形细节对比（现在我们用ZDS2022与TekMSO4054做一个对比。
我们选用ZDS2022示波器标配的ZP1025S探头，接入演示板上的同一信号（6.0），（首先从同时开机开始））当您采用大时基采集数据时，肯定是要采集大数据波形，必然要在【Horiz】中将存储深度设置为112Mpts，否则，若是存储深度很低的话，采集的波形都是失真的，没有任何意义。
ZDS2022示波器百集实操特辑之5：余辉显示与冻结显示的区别
ZDS2022示波器百集实操特辑之5：余辉显示与冻结显示的区别
在前面的视频中，我们共同分享了余辉显示与冻结显示的基本概念和实际操作，可能大家会感觉这两种功能的效果有些相似，容易混淆，今天我们将冻结显示与余辉显示做一个比较。
视频截图
通过之前的分享我们已经知道，示波器中每一屏的波形是由若干帧波形叠加而成的。
在冻结显示模式下，您在屏幕上观察到的是一屏总捕获时间内采集到的所有波形叠加的效果，其中每一帧波形的细节都会显示在屏幕上。
假设一屏波形的总捕获时间为50ms，冻结显示模式下，屏幕上显示的波形就是在50ms内捕获的所有波形叠加的结果。
而余辉显示可以通过在【Display】菜单中设置余辉时间来控制波形余辉的显示。
当设置余辉时间为200ms时，显示在屏幕上的就是4屏波形叠加的结果。
除此之外，冻结显示有灰度，余辉显示没有灰度。
冻结显示能够根据波形的亮度来判断该波形出现的概率大小，当您在观察一个不稳定波形时，在普通模式下，如果按下【Stop】按键，结果只是显示最新的一帧的波形。
但当您开启冻结显示后，按下【Stop】按键，屏幕上显示的波形就是您在运行状态时看到的波形，此时您可以清楚的看到每一个细节，并可以根据亮度来判断波形出现的概率，此时如果有其他的按键操作，屏幕上显示的就会是最新的一帧波形。
余辉显示没有灰度，只是对历史波形轨迹的叠加，用来观察出现的小概率异常波形。
优酷视频地址：/v_show/id_XODI4NzI0MjY0.html
腾讯视频地址：/page/d/k/g/d01408ju7kg.html。
ZDS2022十全十美示波器之7种一键操作
ZDS2022十全十美示波器之7种一键操作
ZDS2022将80%用户，80%时间里，使用的80%的功能汇集到7个快捷键，且易于识别，操作连贯，一键到位，显著提高了测试测量效率。
这就是ZDS2022示波器与以往示波器的一个显著不同，被定义的一键操作主要包括：一键捕获、一键光标、一键余辉、一键清除、一键缩放、一键滚动和一键截屏。
一键捕获（AutoSetup）：自动设置示波器的水平、垂直档位和触发，使波形以最佳大小稳定显示在屏幕中央，捕获时间仅需几百毫秒，业界最快。
一键光标（Cursor）：一键就能开启示波器光标测量，可直观便捷的测得信号波形时间和幅值信息。
一键余辉（Persist）：在开启无限余辉功能后，示波器可将捕获的每屏波形都叠加显示到当前屏幕上，此时波形中的所有毛刺和异常都显露无遗。
一键清除（Clear）：一键即可清除波形信息和测量统计结果，让所有波形显示和参数测量重新开始。
一键缩放（Zoom）：为快速观察局部波形细节提供了解决方案，用户可通过缩放直接观察波形的细节信息，而不需调节时基将波形展开。
一键滚动（Roll）：在滚动模式下，波形由右至左实时滚动显示，此时采样率仍高达50MSa/s，且波形无死区，适用于任意低速信号的观察和调试。
一键截屏（PrintScreen）：任何时候，用户均可通过一键截屏操作将示波器的当前屏幕以截图方式存到U盘，为测试报告的制作提供资料。
腾讯视频地址：/page/q/x/p/q0138whk2xp.html
优酷视频地址：/v_show/id_XNzk5NjU1NTk2.html。
ZDS2022示波器百集实操特辑之10：X-Y模式的应用
ZDS2022示波器百集实操特辑之10：X-Y模式的应用大家好，本期视频我们来介绍下在X-Y模式最常用的李萨如测量法。
视频截图
首先我们将同频异相的两个正弦波信号分别接到通道1和通道2。
一键捕获波形，大家可以看到此时两信号相位差为0度。
图1 相位相差0度（Y-T）
我们将时基模式设为X-Y模式，来看下X-Y模式中的合成波形为一个正45度线段。
图2 X-Y模式
接下来将两信号相位差调为45度时，可见到X-Y模式中波形为一个椭圆。
图3 相位相差45度（Y-T）
图4 X-Y模式
相位差为90度时，X-Y模式中波形为一个圆形。
图5 相位相差90度（Y-T）
图6 X-Y模式
相位差为180度时，X-Y模式中是负45度线。
图7 相位相差180度（X-Y）
图8 X-Y模式
也就是说随着两信号间的相位的变化，X-Y模式中合成的波形是不断变化的，并且可以通过观察X-Y模式中波形的形状可以知道两通道输入信号的相位差，当然，对于非特殊图形我们可以利用公式来求出相位差，如sinθ=a/b或c/d。
图9 X-Y模式示意图
这就是我们常用的李萨如法，主要是用来测量相同频率信号之间的相位差。
除此之外，X-Y模式还会用来进行元件测试，例如描绘二极管的伏安特性曲线，当然还可以直接测量集成运算放大器的电压转移特性，是可以取代晶体管图示仪的。
实际上，在任何涉及两个相互关联的物理量的场合都可以使用X-Y模式很方便的进行测量，如可以使用各种传感器，以便示波器屏幕可显示流量-压力、电压-频率等关系曲线。
如果输入的两信号没有线性的频率关系，则不会获得稳定的图形显示。
ZDS2022示波器百集实操特辑之27：4Mpts的FFT分析样本点
文库资料 ©2014 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.

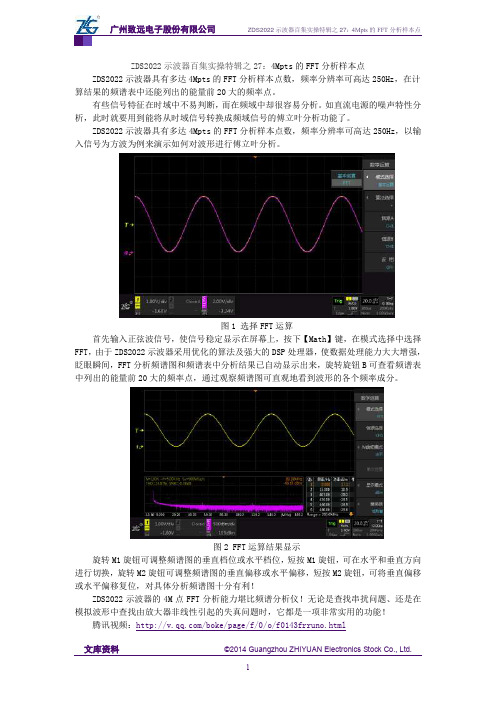

1 ZDS2022示波器百集实操特辑之27：4Mpts 的FFT 分析样本点
ZDS2022示波器具有多达4Mpts 的FFT
分析样本点数，频率分辨率可高达250Hz ，在计算结果的频谱表中还能列出的能量前20大的频率点。
有些信号特征在时域中不易判断，而在频域中却很容易分析。
如直流电源的噪声特性分析，此时就要用到能将从时域信号转换成频域信号的傅立叶分析功能了。
ZDS2022示波器具有多达4Mpts 的FFT 分析样本点数，频率分辨率可高达250Hz ，以输入信号为方波为例来演示如何对波形进行傅立叶分析。
图1 选择FFT 运算
首先输入正弦波信号，使信号稳定显示在屏幕上，按下【Math 】键，在模式选择中选择FFT ，由于ZDS2022示波器采用优化的算法及强大的DSP 处理器，使数据处理能力大大增强，眨眼瞬间，FFT 分析频谱图和频谱表中分析结果已自动显示出来，旋转旋钮B 可查看频谱表中列出的能量前20大的频率点，通过观察频谱图可直观地看到波形的各个频率成分。
图2 FFT 运算结果显示
旋转M1旋钮可调整频谱图的垂直档位或水平档位，短按M1旋钮，可在水平和垂直方向进行切换，旋转M2旋钮可调整频谱图的垂直偏移或水平偏移，短按M2旋钮，可将垂直偏移或水平偏移复位，对具体分析频谱图十分有利！
ZDS2022示波器的4M 点FFT 分析能力堪比频谱分析仪！无论是查找串扰问题、还是在模拟波形中查找由放大器非线性引起的失真问题时，它都是一项非常实用的功能！
腾讯视频：/boke/page/f/0/o/f0143frruno.html。
ZDS2022示波器数据手册
主要特色
标配112Mpts存储深度，可观察更长时间波形
标配21种协议触发和解码功能
超过33万次/秒的波形捕获率，异常事件一览无遗标配4Mpts的FFT功能，对信号频谱洞察秋毫
无与伦比的信号触发和搜索功能
标配51种自动测量参数，真正意义的测量统计
标配256级波形灰度等级显示和色温显示功能
强大的分段存储功能，支持多达26万个分段，海量记录和分析感兴趣事件颠覆性的速度，颠覆性的人性化设计
独有的ScopeReport TM功能，极速完成测量、运算和分析结果的归档
技术参数
所有参数均可保证，但示波器须在规定的操作温度下连续运行30分钟以上。
注：单通道，点显示模式，50ns/div时基档位，自动存储深度，输入信号大于5MHz。
保修服务
主机保修3年，不包括探头和附件。
ZDS2022十全十美示波器百场技术交流会第10场：华为
ZDS2022十全十美示波器百场技术交流会第10场：华为金秋十月，是个收获的季节。
致远电子示波器推广团队带着他们十年磨剑的ZDS2022示波器来到了著名的江城——武汉。
而武汉的第一站，就是著名的民营企业龙头——华为技术有限公司（以下简称华为）。
2014年10月27日，致远电子一行人驱车来到了华为武汉研究院。
我们有幸约到了研究院的刘工、吴工等一线研发工程师，希望能够通过与华为研发工程师交流的机会，了解国内名企的工程师们对于示波器最真实的需求，也希望能够分享一些示波器调试的技巧与心得，同时收获一些建议和意见。
下午两点，交流会正式开始。
简要的攀谈几句，就感受到了研究院的硬件工程师们在示波器使用方面的专业，无论是对于品牌差异还是核心参数他们如数家珍。
交流会自从一开始就呈现出专业严谨而又轻松愉快的氛围。
针对不同的测量信号，工程师们分享了自己平时测试所使用的方案，探讨了如何最大程度的利用示波器的功能，如何用最快捷的方法定位故障信号，如何设置才能最高保真的还原信号波形等问题，双方都受益良多。
接下来，针对光模块调试常用的功能，致远电子FAE着重演示了ZDS2022示波器的协议解码的功能。
相对华为目前已经购买的示波器来说，ZDS2022标配21种协议触发与解码功能，在进行总线调试的时候十分便捷，而且是完全免费。
在数据保存方面，刘工也提出了自己的想法：目前示波器的数据保存主要是使用U盘存储的，而公司的研发部往往都会限制USB存储，能不能开发对应的上位机软件可以直接的完成截图和数据保存呢？这一想法恰恰与公司的研发日程不谋而合！就在10月月初，致远电子市场部就已经考察到这一需求，研发人员也正在紧锣密鼓地进行相关软件的编写测试。
真可谓英雄所见略同！至此，华中区的第一场示波器产品交流会在愉快的氛围中圆满结束，通过本次研讨会，双方都从中受益颇深，一方面是调试经验和心得的相互分享，另外一方面则是华为工程师对产品的建议也将有利于推动产品的发展。
ZDS2022十全十美示波-200MHz示波器的新标准!
ZDS2022十全十美示波-200MHz示波器的新标准！两周前，ZDS2022十全十美示波器全球首发，在发布之后短短两天的时间内就收到了近300封评测申请，其中不乏华为、中兴、爱默生、ABB等知名企业。
随着ZDS2022十全十美示波器百场技术交流会的拉开序幕，ZLG致远电子的示波器推广团队先后走进了广州飞歌汽车音响有限公司，杭州海康威视数字技术股份有限公司，广东铁将军防盗设备有限公司，广州视源电子科技股份有限公司，德尔福汽车系统公司等知名企业，与用户针对示波器功能以及使用技巧进行了深入的交流，获得了用户的好评。
在过去的两周时间里，ZLG致远电子微信公众号通过视频的方式，与大家分享了ZDS2022示波器的优良特性，今天，小编对此进行了总结。
112Mpts存储深度ZDS2022示波器，标配112Mpts存储深度，业界之最！让您在观察长时间的信号的同时又不丢失波形细节。
21种协议触发和解码功能ZDS2022示波器，免费标配21种协议触发和解码功能，相比国际品牌同档次产品多添加了16种。
支持的协议包括IIC、SPI、UART、USB、SD、CAN、LIN、FlexRay、1-Wire、PS/2、HDQ、Wiegand、DALI、DS18B20、SSI、IRDA、NEC、RC-5、RC-6、MANCHESTER、MILLER，让总线调试更加方便。
33万次/秒波形刷新率ZDS2022示波器的波形刷新率为33万次/秒，示波器作为日常调试工具，必须具备快速发现异常信号的能力。
波形捕获率越高，死区时间越短，捕获到异常信号的概率就越大。
4Mpts FFT分析能力ZDS2022示波器标配4Mpts的FFT分析功能，能准确分析出干扰噪声来源，极大的提高了FFT实用价值，且运算速度快，支持多种窗函数，是真正的信号分析利器。
51种真正意义的测量统计ZDS2022示波器标配51种真正意义的参数测量统计，支持24种参数同时显示，用户可通过测量统计快速了解波形中可能存在的异常，快速评估信号特性，并通过强大的搜索功能定位出异常信号，大大提高了测试测量效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZDS2022十全十美示波器百场技术交流会第24场：京微雅格
刘明博士：京微雅格自从2003年创办以来，到现在已经经历了差不多十个年头，先后研发出7款具有自主知识产权的可编程系统芯片。
京微雅格是世界上唯一在美国硅谷以外开发出FPGA产品的公司，用“十年磨一剑”来形容应该不算夸张。
周立功：十年来，我每天都在拷问自己，既然有了泰克和安捷伦，用户为什么还需要我们？我们不仅要做“中国制造”，更要做“中国创造”，这就是我们努力奋斗的意义！
11月19号致远电子团队携ZDS2022示波器来到京微雅格(北京)科技有限公司。
这两家公司是有如此多的相似之处：在“中国创造”的道路上都坚持了十年之久；都打破了自己行业内由传统国际大佬几家独大的格局……
在进行实机交流的环节中，京微雅格的同事拿出了自己公司的普源和泰克示波器进行对比测试。
在对比抓取带有毛刺信号时，ZDS2022新颖的模板触发令在场同事眼前一亮。
并希望我们在协议解码中加入serdes解码。
在演示交流完ZDS2022十全十美的特性后，致远电子同事和京微雅格的同事就芯片、仪器国产化进行了长久交流。
目前致远电子和京微雅格都分别成为了高端测试仪器和FPGA芯片俱乐部的一员，都还将持续领跑高端测量仪器和FPGA国产化进程。
致远电子通过打造全面的电子测量生态环境，致力于为用户构建更好的测量体验。
ZDS2022示波器百场技术交流会，我们下场再会！。
