河北省唐山一中高二物理上学期第二次调研考试【会员独享】

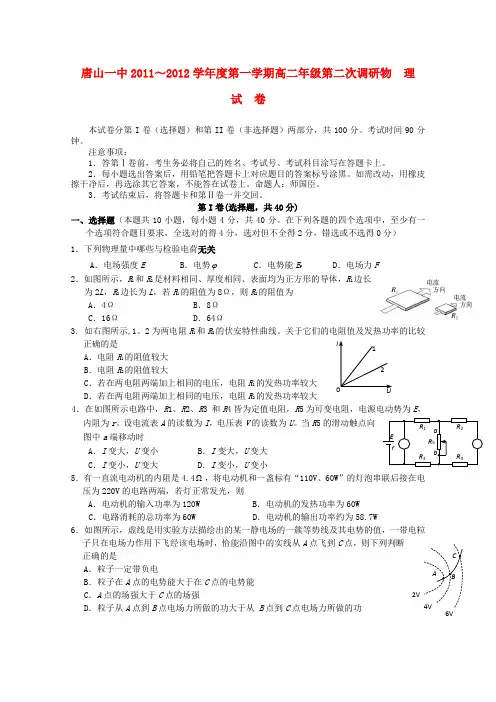

唐山一中2011～2012学年度第一学期高二年级第二次调研物 理试 卷本试卷分第I 卷（选择题）和第II 卷（非选择题）两部分，共100分。

考试时间90分钟。

注意事项：1．答第Ⅰ卷前，考生务必将自己的姓名、考试号、考试科目涂写在答题卡上。

2．每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其它答案，不能答在试卷上。

命题人：师国臣。

3．考试结束后，将答题卡和第Ⅱ卷一并交回。

第I 卷(选择题，共40分)一、选择题（本题共10小题，每小题4分，共40分。

在下列各题的四个选项中，至少有一个选项符合题目要求，全选对的得4分，选对但不全得2分，错选或不选得0分） 1．下列物理量中哪些与检验电荷无关A ．电场强度EB ．电势ϕC ．电势能E PD ．电场力F2．如图所示，R 1和R 2是材料相同、厚度相同、表面均为正方形的导体，R 1边长为2L ，R 2边长为L ，若R 1的阻值为8Ω，则R 2的阻值为 A ．4Ω B ．8Ω C ．16Ω D ．64Ω3. 如右图所示,1、2为两电阻R 1和R 2的伏安特性曲线。

关于它们的电阻值及发热功率的比较正确的是 A ．电阻R 1的阻值较大B ．电阻R 2的阻值较大C ．若在两电阻两端加上相同的电压，电阻R 1的发热功率较大D ．若在两电阻两端加上相同的电压，电阻R 2的发热功率较大4．在如图所示电路中，R 1、R 2、R 3 和R 4皆为定值电阻，R 5为可变电阻，电源电动势为E ，内阻为r 。

设电流表A 的读数为I ，电压表V 的读数为U 。

当R 5的滑动触点向图中a 端移动时A ．I 变大，U 变小B ．I 变大，U 变大C ．I 变小，U 变大D ．I 变小，U 变小5．有一直流电动机的内阻是4.4Ω，将电动机和一盏标有“110V 、60W ”的灯泡串联后接在电压为220V 的电路两端，若灯正常发光，则A ．电动机的输入功率为120WB ．电动机的发热功率为60WC ．电路消耗的总功率为60WD ．电动机的输出功率约为58.7W6．如图所示，虚线是用实验方法描绘出的某一静电场的一簇等势线及其电势的值，一带电粒子只在电场力作用下飞经该电场时，恰能沿图中的实线从A 点飞到C 点，则下列判断正确的是A ．粒子一定带负电B ．粒子在A 点的电势能大于在C 点的电势能C ．A 点的场强大于C 点的场强D ．粒子从A 点到B 点电场力所做的功大于从 B 点到C 点电场力所做的功2V7．有一只电熨斗，内部电路如图乙所示，其中M 为旋钮的内部接线端子，旋钮有“高”、“中”、“低”、“关”四个档，每个挡内部接线有如图甲中所示的四种方式，下列判断中正确的是A ．a 方式为“高”档B ．b 方式为“低”档C ．c 方式为“关”档D ．d 方式为“中”档8．如图所示，q 1、q 2、q 3分别表示在一条直线上的三个点电荷，已知q 1与q 2之间的距离为l 1，q 2与q 3之间的距离为l 2，l 1＞l 2。

若q 2为正电荷，且每个电荷都处于平衡状态，关于q 1、q 3 的电性和q 1、q 2、q 3电荷量大小的关系下列说法中正确的是 A ．q 1、q 3都带负电，q 1＞q 2＞q 3 B ．q 1、q 3都带正电，q 1＜q 2＜q 3 C ．q 1、q 3都带负电， q 1＞q 3＞q 2 D ．q 1、q 3都带正电，q 1＞q 3＞q 29．如图所示，验电器A 与B 的顶端各安装了一个上端开有小孔的金属圆筒，验电器B 上的圆筒C 带有正电荷，用带有绝缘柄的金属小球E ，在下列操作中能将C 上的电荷尽量多的搬至D 的是 A ．把E 与筒C 的内壁接触后,再与筒D 的内壁接触，重复多次 B ．把E 与筒C 的内壁接触后,再与筒D 的外壁接触，重复多次 C ．把E 与筒C 的外壁接触后,再与筒D 的内壁接触，重复多次 D ．把E 与筒C 的外壁接触后,再与筒D 的外壁接触，重复多次10．如图所示，电源电动势均E =12 V ，内阻均r =3Ω，R 0=1Ω，直流电动机内阻R =1Ω。

当调节滑动变阻器使R 1=2Ω时，图甲电路输出功率最大。

调节R 2使图乙电路输出功率最大，且此时电动机刚好正常工作（额定功率为6 W)，则此时R 2的阻值和电动机的焦耳热功率P 为A ．R 2=2ΩB ．R 2=1.5ΩC ．P =6WD ．P =4W第Ⅱ卷（非选择题，共60分） 注意事项：1．第Ⅱ卷用钢笔或圆珠笔直接答在试题卷中（除题目有特殊规定外）。

2．答卷前将密封线内项目填写清楚。

二、填空题（本题共2小题，11题6分，12题4分，共10分。

把答案填在题中的横线上或按题目要求作答，命题人：师国臣）． 11．静电计是测量电势差的仪器。

指针偏转角度越大,金属外壳和上方金属小球间的电势差越大，实验装置如图。

在本实验中，静电计指针和A 板等电势，静电计金属壳和B板等电势，D E甲因此指针偏转角越大表示A 、B 两极板间的电势差越大。

现对电容器充电后断开开关。

若按图下方的说明来做实验，则甲图中两板间电势差________；乙图中两板间电势差________；丙图中两板间电势差________。

（“变大”、“变小”或“不变”）12．如图所示，为某一电流表G 的刻度盘，使用时指针指着某一电流刻度，表示通过电流表的电流为某一数值，而且也意味着表头的两接线柱之间具有一定大小的电压，因此，电流表G 实际上也是一个小量程的电压表。

如果图中电流表的内阻是100Ω，请在这个刻度盘上对应1、2、3的下面标出相应的电压数值（单位为V ）。

三、实验题（本题共3小题，13题4分，14题4分，15题10分，共18分） 13．如图所示，是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～10V 。

当使用a 、c 两个端点时，量程为0～100V 。

已知电流表的内阻R g 为500Ω，满偏电流I g 为1mA ，则R 1=________Ω，R 2=________Ω。

14．示波管原理如图所示，如果加在Y Y '之间的电压如图a 所示（0～t 1，Y 正、Y '负），而在电极X X '之间所加的电压按图b 所示（0～t 1，X '正、X 负）的规律变化，请在图c 中画出荧光屏上应该看到的图形。

15．为研究小灯泡的伏安曲线的特性，选用小灯的泡额定值为“2.0 V ，0.5 A”，实验中有仪器：小灯泡、电流表（内阻约为1Ω）、电压表（内阻约为2K Ω）、开关、导线若干。

（1）完成该实验除以上仪器还需要的仪器有_______________和_______________。

（2）为使小灯泡上的电压从零开始，能在较大的范围调节，请在方框内画出电路图。

（3）根据表格中的实验数据在图中画出小灯泡的U -I 曲线。

图甲 保持d 不变，向上平移左极板。

图乙 保持S 不变，向右平移左极板。

图丙 S 不变，d 不变，在两板插入电介质。

ABABXX图c图b图a四、计算题（本题共32分，其中16题10分，17题10分，18题12分。

解题过程中要求写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分） 16．（10分)下面是一个示波管工作原理图，初速度为零的电子经电压为U 1的电场加速后垂直进入偏转电场，两平行板间的距离为d ，板长L 1，偏转电压为U 2。

S 为屏，与极板垂直，到极板的距离L 2。

已知电子电量e ，电子质量m 。

不计电子所受的重力。

（1）电子进入偏转电场的速度v 0是多少？（2）电子离开偏转电场时的偏转量y 1为多少? （用U 1、U 2、d 、L 1表示）（3）电子到达屏S 上时，它离O 点的距离y 是多少？（用U 1、U 2、d 、L 1、L 2表示）17．（10分）现有电动势E 0=1.5V 、内阻r 0=1.0 的电池多节，准备用几节这样的电池串联起来对一个“6.0V ，0.6W ”的用电器供电，以保证用电器在额定状态下工作。

问：最少要用几节这种电池？电路还需要一个定值电阻做分压用，请计算这个电阻的阻值。

（串联电池组的电动势等于各个电池的电动势之和；串联电池组的内阻等于各个电池内阻之和）18．（12分)如图所示，在绝缘水平面上，有相距为L的A、B两点，分别固定着两个带电荷量均为Q的正电荷．O为AB连线的中点，a、b是AB连线上两点，其中Aa=Bb=L/4．一质量为m、电荷量为+q的小滑块（可视为质点）以初动能E k0从a点出发，沿AB直线向b运动，其中小滑块第一次经过O点时的动能为2E k0，第一次到达b点时的动能恰好为零，小滑块最终停在O点，已知静电力常量为k．求：（1）小滑块与水平面间滑动摩擦力的大小．（2）小滑块刚要到达b点时加速度的大小和方向．（3）小滑块运动的总路程s总．唐山一中2011～2012学年度第一学期高二年级第二次调研物理试卷参考答案一、选择题（本题共10小题，每小题4分，共40分。

在下列各题的四个选项中，至少有一个选项符合题目要求，全选对的得4分，选对但不全得2分，错选或不选得0分）二、填空题（本题共2小题，11题6分，12题4分，共10分。

把答案填在题中的横线上或按题目要求作答，命题人：师国臣）．11．（教材30页）变大，变小，变小。

12．（教材50页）如右图三、实验题（本题共3小题，13题4分，14题4分，15题10分，共18分）13．（教材52页）9500Ω，90000Ω14．（教材36页）如右图15．（1）电源，滑动变阻器。

（2）如右图。

（3）略。

四、计算题（本题共32分，其中16题10分，17题10分，18题12分。

解题过程中要求写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分） 16．（10分）解：（1）设电子经加速电场U 1加速后以速度v 0进入偏转电场，由动能定理有021201-=mv qU ，m qU v 102=（2分） （2）进入偏转电场后在电场线方向有mdqU a 2=， （1分） 经时间t 飞出电场有011v L t =，飞出电场时偏转量为21121at y = （2分） 由以上各式得121214dU L U y = （1分）（3）设电子从偏转场穿出时，沿y 方向的速度为v y ，穿出后到达屏S 所经历的时间为t 2，在此时间内电子在y 方向移动的距离为y 2，有1at v y = 022v L t =22t v y y = （2分） 由以上各式得1122112220122222dU L L U deU L L eU mdv L L eU y ===（1分） )2(424211211122121221L L dU UL dU L L U dU L U y y y +=+=+= （1分）0.10.20.3也可用相似比直接求y 。
