第十五章 电流和电路 检测题及答案
第十五章电流和电路检测题
(时间：90分钟满分：100分)
一、选择题(每小题3分，共36分)
1．下列物体属于导体的是( A )
A．铁钉B．书本C．玻璃杯D．塑料袋
2．如图所示，将塑料签字笔的笔尾在头发上摩擦几下后用细线挂起来，静止后，把带负电的橡胶棒靠近笔尾，观察到笔尾远离橡胶棒，则签字笔( B )
A．带正电B．带负电
C．不带电D．摩擦时失去电子
3．下列说法中正确的是( B )
A．电子定向移动的方向规定为电流方向B．与毛皮摩擦过的橡胶棒带负电
C．电源的作用就是不断产生电荷D．用电器的作用就是消耗电荷
4．有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则( B ) A．自由电子由甲到乙B．自由电子由乙到甲
C．电流方向由乙到甲D．无法判断
5．某电路中的电流大约是0.4 A，小强同学想较准确地测量出这个电路中的电流，他现有的电流表的量程有0～0.6 A和0～3 A，若他用的是0～3 A的量程，这样做的结果是( D ) A．测不出电流值B．电流表的指针可能反向偏转
C．电流表可能被烧坏D．测量值的精确度差一些
6．与实物图相对应的电路图是四个选项中的( D )
7．在如图所示的电路中，开关S闭合后，灯L1和灯L2都能发光的是( C )
8．如图所示是简化了的玩具警车的电路图，以下说法中正确的是( B )
A．开关S1控制整个电路
B．电动机与小灯泡工作时互不影响
C．电动机与小灯泡工作时的电流相等
D．开关S1、S2都闭合时，电动机与小灯泡是串联
9．如图所示的电路中，闭合开关S后，下列说法正确的是( D )
A．L1、L2两灯泡串联
B．通过L1灯的电流一定大于通过L2灯的电流
C．若L1短路，L2灯仍能发光
D．若L1灯丝烧断，L2灯仍能发光
10．(多选)如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S( AD )
A．甲表有示数，乙表没有示数
B．再闭合开关S1，甲表示数变大，乙表示数变小
C．再闭合开关S1，甲表示数变大，乙表示数不变
D．再闭合开关S1，甲表示数大于乙表示数
11．某同学利用图示电路研究并联电路中电流的规律，闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。
产生这种现象的原因可能是( C )
A．小灯泡L1发生短路B．小灯泡L2发生短路
C．电流表使用的量程小了D．电流表的接线柱接反了
12．某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图乙所示的电路图中符合要求的是( C )
二、填空题(每空1分，共23分)
13．如图所示，丝绸摩擦过的玻璃棒能将一块如橡皮大小且不带电的“碳海绵”吸起，这表明了“碳海绵”的密度__小__，该玻璃棒带__正__电。
14．验电器是根据__同种电荷相互排斥__的原理制成的。
有A、B两验电器，A带正电，B带负电，A的电荷量大于B的电荷量，现用金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从__A__到__B__。
(填“A”或“B”)
15．用金刚钻钻孔时要不断往钻头处浇水，这主要是为了解决摩擦__生热__带来的问题；干燥天气开启塑料袋，手往往会粘着塑料薄膜，这是摩擦__起电__引起的现象。
16．使用电流表时，必须将电流表__串联__在电路里，而且必须让电流从电流表的__正接线柱__流入，从__负接线柱__流出。
某同学在使用电流表测电流的实验中，当他接通电路时，发现电流表的指针朝着没有刻度的一侧偏转，这说明出现了电流表__正负接线柱接反__的错误，他立即纠正了，当他再次接通电路时，又发现电流表的指针扫过了有刻度的部分，指到了没有刻度的地方，其原因可能是__选择的量程太小__。
17．“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”。
路口的这些交通指示灯是__并联__(填“串联”或“并联”)的，有时红灯快结束时黄灯也同时亮了，此时电路中的总电流__变大__(填“变大”“不变”或“变小”)。
18．如图所示，当S1、S2断开时，能亮的灯是__L2、L3__，它们是__串__联的。
当S1闭合、S2闭合时，能亮的灯是__L1、L3__，它们是__并__联的。
当S1闭合、S2断开时，能亮的灯是__L1、L2、L3__。
19．如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24 A，则通过灯L1的电流是__0.24__A，通过灯L2的电流是__0.24__A；当S1和S2都闭合时，电流表的示数为
0.56 A，则此时通过灯L1的电流为__0.56__ A，通过灯L2的电流为__0__A。
三、作图题(第20题5分，第21题、22题各6分，共17分)
20．一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A 等高且不接触。
请画出泡沫小球的受力示意图。
21．根据图甲所示的电路图，将乙图的实物元件连接成实物电路。
22．如图所示，某大型宾馆设有地下停车场，地下值班室的工作人员可以通过操纵室内的开关，使想存车的司机通过看入口处的红、绿灯便可知停车场内是否有空车位：红灯亮，无车位；绿灯亮，有车位。
请你设计出满足上述要求的电路。
四、实验探究题(第23题6分，第24题8分，第25题10分，共24分)
23．如图所示是某同学连接的电路，在某些接线柱间去掉或接上一些导线，可使两盏灯分别成串联或并联电路。
(1)闭合开关后，会出现__短路__现象。
(2)成为串联电路最简单的方法是__去掉导线CF__。
(3)成为并联电路最简单的方法是__将导线BC改接到BD上(或将导线GF改接到GE 上)__。
24．某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律。
所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙。
(1)电流表A2的读数是__0.4_A__。
(2)该同学发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”。
请你指出造成他判断错误的原因是__没有发现电流表A1和A2所选量程不同__。
(3)连接电路后，两灯泡都亮，由于连接较乱，一时无法确定电路是串联还是并联，以下两种简单的判断方法是否可行？请你在表中空格处填写“可行”或“不可行”。
源一个、开关一个、小灯泡两个、导线若干，他们交流后决定：
(1)由甲同学向老师报告，要求增加的元件是__电流表__。
(2)甲同学率先探究并联电路中的电流规律，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了__断开开关__。
(3)在乙同学的协助下，甲同学终于完成了探究并联电路电流规律的电路的正确连接。
甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关，又仔细观察，发现电流表还有0.04 A的读数，这时才意识到使用电流表之前还必须__调零__。
(4)甲同学解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，C点电流如图2所示，请帮他把数据填在表格中。
(5)甲同学根据数据得出并联电路中电流的规律是并联电路中干路电流等于各支路电流之和。
请你指出甲同学此实验不足之处是__实验次数太少，应更换不同规格的小灯泡，多测几组数据，分析归纳得出结论__。
第十五章《电流和电路》测试卷【有答案解析】
第十五章 人教版九年级物理《电流和电路》测试卷一：选择题 （3×12=36分）1用丝线吊起三个通草球，其中任意两个靠近时都互相吸引，则它们的带电情况是（ ）A 两个带正电，一个带负电B 两个带负电荷，一个带正电C 一个不带电，两个带正电D 一个带正电，一个带负电，一个不带电2高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。
下列材料最适合的是（ ）A.铝合金B.干木头C.橡胶D.陶瓷3关于串联电路和并联电路，下列说法正确的是（ ）A.两个灯泡串联在电路中，闭合开关后，离电源正极近的的灯泡先亮B.马路上的路灯总是同时亮同时灭，一定是串联C.教室里的电灯是并联连接D.两个用电器中通过的电流相等，他们一定是并联4.如图所示电路中，属于串联电路的是（ ）5如图所示为我们常见的家用电器。
关于它们正常工作时的电流，下列说法合理的是（ ）A. 空调器约2 AB.电冰箱约1 AC. 热水器3 AD.台灯约1 A6下列电路图和实物图相对应的是 （ ）7保密室有两把不同的钥匙，分别由两人保管。
只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开。
下图中符合要求的电路图是（ ）L 1 S 1 S 2 L 2 L 2 S 1 S 2L 1 L 1S 2S 1 L 2 A B C D L 1 S 2 S 1 L 2 L 2 S 2 S 1 L 18电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、关门灯灭）．在如图所示的电路图中，符合上述特点的是（）9如图所示的四个电路图中，电流表能测量并联电路中通过灯L1电流的是（）10如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则A．L 1不能发光，L2能发光B．L1能发光，L 2不能发光C．L 1、L2都能发光D．L 1、L2都不能发光11两只不一样的灯泡串联在一个电源上，有一只灯泡发出了很强的亮光，而另一只灯泡却发出了很暗的亮光，则下列说法正确的是（）A 发光强的灯泡中电流大B 发光暗的灯泡中的电流小C 两灯电流一样大D 无法确定12在图甲所示的电路中，电流表A1的示数为1.2A，电流表A2的示数如图乙所示。
人教版九年级物理第十五章电流和电路 单元测题带答案和解析
人教版九年级物理第十五章电流和电路单元测题带答案和解析选择题如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带负电B. 带电棒一定带正电C. 两片金属箔一定带同种电荷D. 两片金属箔一定带异种电荷【答案】C【解析】用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷。
但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的什么电荷。
故只有选项C说法正确。
故选：C。
选择题在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式A. 可能是串联B. 一定是串联C. 一定是并联D. 串联、并联都可以【答案】C【解析】如果两盏灯串联，则通过每盏灯的电流相等。
由已知条件得，两灯一定不是串联。
只能是并联。
故选C.选择题某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类A. 电路出现了短路B. 电路出现了断路C. 并联变成了串联D. 电源正负极接反【答案】B【解析】电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路。
故选B。
选择题下列关于电源的作用的描述中正确的是A. 电路中只要有电源，就有电流产生B. 电路中要有电流，就一定要有电源C. 电路中的开关闭合，就一定有电流存在D. 以上几种说法均不正确【答案】B【解析】A. 电流产生的条件：①电路两端要有电压；②电路必须为通路。
只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在。
所以C不正确；D. 因为B 的说法正确，所以D不正确。
人教版九年级物理第十五章电流和电路测试题(附答案)
人教版九年级物理第十五章电流和电路测试题（附答案）学校:___________姓名：___________班级：___________考号：___________一、选择题（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的2.如图所示，小杜同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥3.某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A. AB两点间存在短路B. AB两点间存在断路C. BC两点间存在短路D. BC两点间存在断路4.在如图所示的电路中，当电键K闭合时，灯L1、L2均不亮．某同学用一根导线去查找电路的故障．他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮．由此可以判断（）A．灯L1断路 B．灯L1短路C．灯L2断路 D．灯L2短路5.在实际生活中，我们把容易导电的物体叫导体，不容易导电的物体叫绝缘体，试根据你的生活经验判断，下面这些物体中属于导体的是（）A．橡胶棒 B．玻璃片 C．塑料块 D．细铜丝6.如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R2．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（）A. R1与R2的位置互换B. R1与电压表V的位置互换C. R2与电流表A的位置互换D. 电压表V与电流表A的位置互换7.如图所示的电路中，下列说法正确的是（）A. 只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B. 只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2，灯L1和L2并联，电流表测量的是灯L2电流D. 闭合开关S1、S2和S3，电流表和电源都可能被烧坏8.家用电冰箱正常工作时的电流大约是（）A．1μA B．1A C．1×105A D．1mA9.如图所示的四个电路图与实物电路对应的是（）10.小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（）A. LED灯应用了半导体材料B. 单只LED灯工作电压是220VC. LED灯主要是将电能转化为内能D. 灯带中一只LED灯断路后其他灯还亮11.如图是某品牌榨汁机。

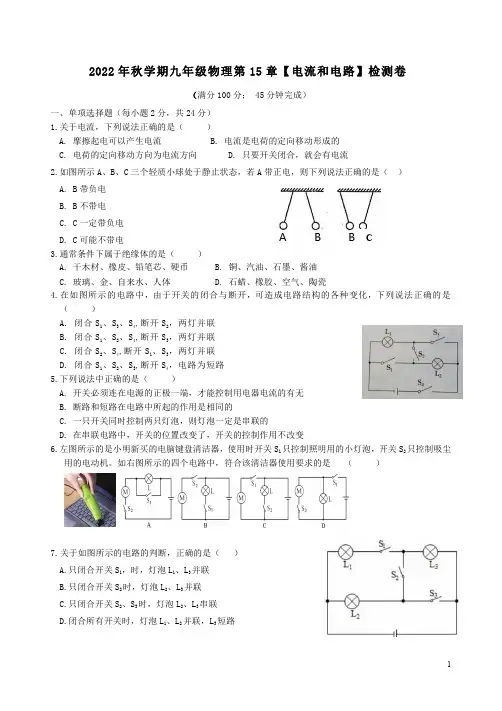

2022年秋学期人教版九年级物理第15章【电流和电路】检测卷附答案
2022年秋学期九年级物理第15章【电流和电路】检测卷（满分100分；45分钟完成）一、单项选择题（每小题2分，共24分）1.关于电流，下列说法正确的是（）A.摩擦起电可以产生电流B.电流是电荷的定向移动形成的C.电荷的定向移动方向为电流方向D.只要开关闭合，就会有电流2.如图所示A、B、C 三个轻质小球处于静止状态，若A 带正电，则下列说法正确的是（）A.B 带负电B.B 不带电C.C 一定带负电D.C 可能不带电3.通常条件下属于绝缘体的是（）A.干木材、橡皮、铅笔芯、硬币B.铜、汽油、石墨、酱油C.玻璃、金、自来水、人体D.石蜡、橡胶、空气、陶瓷4.在如图所示的电路中，由于开关的闭合与断开，可造成电路结构的各种变化，下列说法正确的是（）A.闭合S 1、S 3、S 4,断开S 2，两灯并联B.闭合S 1、S 2、S 4,断开S 3，两灯并联C.闭合S 2、S 4,断开S 1、S 3，两灯并联D.闭合S 1、S 2、S 3,断开S 4，电路为短路5.下列说法中正确的是（）A.开关必须连在电源的正极一端，才能控制用电器电流的有无B.断路和短路在电路中所起的作用是相同的C.一只开关同时控制两只灯泡，则灯泡一定是串联的D.在串联电路中，开关的位置改变了，开关的控制作用不改变6.左图所示的是小明新买的电脑键盘清洁器，使用时开关S 1只控制照明用的小灯泡，开关S 2只控制吸尘用的电动机。
如右图所示的四个电路中，符合该清洁器使用要求的是（）7.关于如图所示的电路的判断，正确的是（）A.只闭合开关S 1，时，灯泡L 1、L 3并联B.只闭合开关S 2时，灯泡L 2、L 3并联C.只闭合开关S 2、S 3时，灯泡L 2、L 3串联D.闭合所有开关时，灯泡L 1、L 2并联，L 3短路C8.如图所示电路中，当开关S 1、S 2均闭合后，则（）A.L 1、L 2都能发光B.L 1、L 2都不能发光C.L 1能发光，L 2不能发光D.L 1不能发光，L 2能发光9.小红用如图所示的电路检验并联电路干路中的电流是否等于各支路中的电流之和，其中有一根导线接错了，这根导线是（）A.导线1B.导线2C.导线3D.导线410.如图所示，闭合开关S 后，灯泡L 1亮，电流表有示数，但灯泡L 2不亮。
人教版九年级物理全一册《第十五章-电流和电路》单元检测卷-带答案
人教版九年级物理全一册《第十五章电流和电路》单元检测卷-带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．电荷的移动形成电流C．同种电荷相互排斥D．负电荷定向移动的方向就是电流的方向2．A是用丝绸摩擦过的玻璃棒，B、C是两个轻质泡沫小球，A、B、C三者之间相互作用时的场景如图所示。
由此可知（）A．小球B一定带负电B．小球C一定带负电C．小球C可能不带电D．小球B可能不带电3．如图所示是由一个小灯泡、一个LED（发光二极管）、水果电池、一个开关组成的电路。
闭合开关，小灯泡和LED都发光。
则对应的电路图为（）A．B．C．D．4．如图所示，气球在头发上摩擦后，头发被气球吸起同时变得蓬松。
下列说法正确的是（）A．摩擦起电创造了电荷B．头发与气球带有同种电荷C．气球在摩擦的过程中得到或失去电子D．被吸起的头发变得蓬松是因为异种电荷相互排斥D．若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A5．取两个相同的验电器甲和乙（如图），使甲带负电，乙不带电，下列分析正确的是（）A．甲验电器带负电是因为它得到了原子B．甲验电器的金属箔片张开是由于同种电荷相互排斥C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变D．用金属棒连接两金属球的瞬间，棒中电流方向由甲到乙6．在如图所示的电路中，闭合开关，灯泡都不发光。
为了寻找灯泡不亮的原因，将一根完好的导线一端固定在电源正极，另一端依次接触a、b、c、d四个接线柱，发现只有与d接线柱接触时灯泡L1才发光。
若电路中只有一处断路，位置可能是（）A．导线①B．开关C．导线②D．灯泡L27．乐乐家安装了智能指纹锁，先用手触摸感应区域开关S1闭合，指示灯L亮起；再按下手指，当指纹与系统设置指纹匹配时开关S2闭合，电动机M启动，开锁成功。

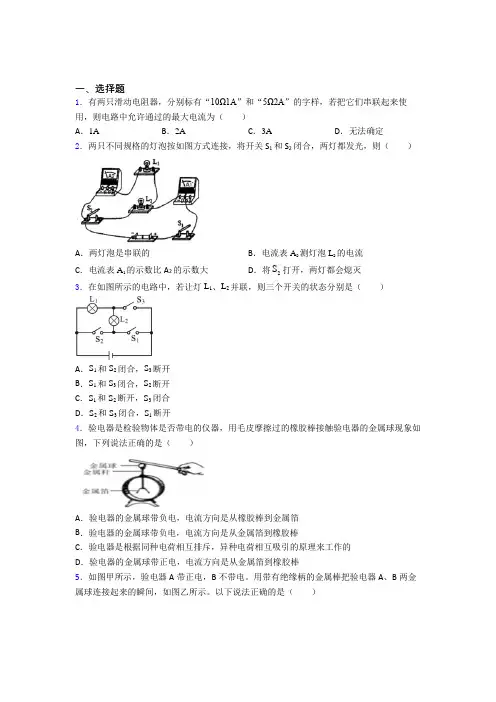

人教版初中物理九年级全册第十五章《电流与电路》检测(含答案解析)
一、选择题1．有两只滑动电阻器，分别标有“10Ω1A”和“5Ω2A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．无法确定2．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将2S打开，两灯都会熄灭3．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开4．验电器是检验物体是否带电的仪器，用毛皮摩擦过的橡胶棒接触验电器的金属球现象如图，下列说法正确的是（）A．验电器的金属球带负电，电流方向是从橡胶棒到金属箔B．验电器的金属球带负电，电流方向是从金属箔到橡胶棒C．验电器是根据同种电荷相互排斥，异种电荷相互吸引的原理来工作的D．验电器的金属球带正电，电流方向是从金属箔到橡胶棒5．如图甲所示，验电器A带正电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，如图乙所示。
以下说法正确的是（）A．正电荷沿金属棒从A移动到B B．正电荷沿金属棒从B移动到AC．自由电子沿金属棒从A移动到B D．自由电子沿金属棒从B移动到A6．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A 的球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A．用丝绸摩擦过的玻璃棒带负电B．用金属棒把A和B连接起来后，正电荷沿金属棒从A移动到BC．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端D．验电器金属箔片张开，说明金属箔片带了异种电荷7．带正电的玻璃棒慢慢靠近悬挂着的通草球时，发现通草球被吸引，这说明通草球（）A．一定带负电B．一定带正电C．一定不带电D．可能不带电8．分别将下列物体接在如图所示电路的A、B两点间，闭合开关，能使灯泡发光的是（）A．干木条B．铅笔芯C．塑料棒D．陶瓷棒9．如图甲所示，验电器A带负电，B不带电。
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。
用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。
下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。
人教版九年级物理全一册 第十五章《电流和电路》检测卷【含答案】
第十五章《电流和电路》检测卷一、选择题(每小题5分,共35分)1.下列物品中,通常情况下属于导体的是 ( )A.塑料安全帽B.布手套C.橡胶鞋D.钢尺2.如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,发现验电器的两个金属箔片张开.以下说法正确的是 ( )A.毛皮和橡胶棒摩擦的过程中创造了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C.验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移3.甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示.如果丙带正电荷,则甲( ) A.一定带正电荷B.一定带负电荷C.可能带负电荷D.可能带正电荷4.如图所示的电路,闭合开关时,下列说法正确的是 ( )A.两灯泡串联B.开关只能控制灯L2C.电流表测的是灯L1的电流D.电流方向:从电流表到开关5.如图所示,下列说法正确的是( )A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L2亮D.闭合S1、S2,断开S3,只有灯L1亮6.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关.当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车.下列电路图符合上述要求的是 ( )7.[多选]如图所示,闭合开关S后灯L亮,一段时间后灯L熄灭.若电路只有一处故障,且只发生在灯L或电动机M上.现用一只规格相同且完好的灯L1替换灯L.则下列判断正确的是( )A.若灯L1亮,则灯L可能断路B.若灯L1亮,则灯L一定短路C.若灯L1不亮,则M一定断路D.若灯L1不亮,则M一定短路二、填空题(每空3分,共39分)8.在干燥的天气里,用塑料梳子梳头,发现越梳头发越蓬松,同时梳子还能吸引碎纸屑.前者是因为头发带 (填“同”或“异”)种电荷而相互 ;后者是因为带电体有 的性质.9.东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”.“顿牟掇芥”的意思是指摩擦过的琥珀能吸引芥菜籽一类的轻小物体,则芥菜籽 (填“一定带电”“一定不带电”或“可能带电”);在摩擦起电过程中 (填“产生了”或“没有产生”)新的电荷.10.静电粉末喷涂是一种新型涂装工艺.固体粉末涂料经喷枪喷出后成为带负电荷的微粒,由于 ,涂料会被吸附到带正电荷的工件上,经加热烘烤固化后成为均匀的膜层.带负电荷的涂料微粒在从喷枪喷涂到工件的路径上会形成电流,该电流的方向与涂料微粒的运动方向 (填“相同”或“相反”).11.如图甲所示的电路中,开关S1、S2闭合后,A2与L2是 (填“串”或“并”)联的,电流表A1测量的是通过 (填“干路”“L1”或“L2”)的电流,电流表A2的指针偏转情况如图乙所示,电流表的示数为 A.12.为避免点燃烟花造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示.装置的点火器中有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案,还需要在 (填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作.点燃烟花前,定时器(相当于导线)在电路中应处于 状态,目的是 .三、作图题(每小题4分,共8分)13.如下图所示,用笔画线代替导线完成电路.要求:两灯并联,开关控制干路,电流表测量干路电流,导线不能交叉.14.设计一个自动防盗报警电路.要求:晚间开关S闭合后,指示灯亮,电铃不响;当房门被打开时,细导线EF被扯断,灯亮并且电铃发声自动报警.请你按要求连接如图所示的电路元件.四、实验探究题(第15小题8分,第16小题10分,共18分)15.在“连接串联电路”实验中,实验电路如图所示.(1)在连接电路时,开关应该处于 状态.(2)连接好电路后闭合开关S,小慧发现L 1、L 2两只灯泡都不亮,她用手按一下灯泡L 1,L 1、L 2仍然不亮,按一下灯泡L 2,两灯都亮,松开手两灯又都不亮,则故障可能是 (填“L 1灯丝断了”“L 2灯丝断了”“L 1短路”或“L 2与灯座接触不良”).(3)排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;将开关S 换接到L 1和L 2之间、L 1和电池负极之间,观察到同样的现象.这样操作的目的是探究 .16.在探究并联电路电流规律的实验中:(1)为了防止损坏电流表,在不能事先估计电流大小的情况下,应先进行 ,以正确选择电流表的量程.(2)小方连接的部分电路如图所示,请你将电路连接完整.(3)小方将以上电路连接完后,闭合开关,发现灯泡L 1和L 2发光、电流表A 1和A 2有示数、电流表A 示数为零.则电路故障可能是 .(4)排除故障,进行实验,小方记录了如下数据. 实验次数L 1的电流I 1/A L 2的电流I 2/A 干路电流I /A 10.1 0.1 0.2 20.3 0.3 0.6 30.4 0.4 0.8 分析以上实验数据,小方发现通过两条支路的电流总是相等.为了探究这个发现是否具有普遍性,可以 ,再进行实验.答案解析1.D 【解题思路】 通常情况下,塑料安全帽、布手套、橡胶鞋不容易导电,属于绝缘体,钢尺容易导电,属于导体,D正确.2.B 【解题思路】 毛皮与橡胶棒摩擦,这个过程橡胶棒得到电子,带负电,电子发生了转移,不是创造了电子,A错,B正确;用带负电的橡胶棒去接触验电器的金属球时,橡胶棒上部分电子会转移到验电器上,验电器的金属球和两个金属箔片都带上了负电,由于同种电荷相互排斥,故两个金属箔片会张开,C、D错.3.C 【解题思路】 由题可知,丙带正电荷,与乙相斥,则乙带正电荷;乙与甲相吸,则甲可能带负电荷,也可能不带电,故选C.4.C 【解题思路】 观察电路可知,两灯泡并联在电路中,开关在干路上,电流表与L1串联,测量通过L1的电流,故A、B错误,C正确;在电源外部,电流从电源正极经过用电器流向电源的负极,且从电流表的正接线柱流入,负接线柱流出,D错误.5.A 【解题思路】 闭合S2,断开S1、S3,灯L1、L2串联,A正确;闭合S1、S3,断开S2,灯L1、L2并联,B错;闭合S2、S3,断开S1,L2被短路,只有L1发光,C错;闭合S1、S2,断开S3,L1被短路,只有L2发光,D错.6.C 【解题思路】 A选项中,闭合任何一个开关,只有该开关所在支路的用电器工作,不符合要求;B选项中,只闭合下方的开关时,两用电器均不工作,不符合要求;C选项中,闭合任何一个开关,两用电器均同时工作,符合要求;D选项中,只闭合任何一个开关,两用电器均不工作,不符合要求.7.AC 【解题思路】 若是灯L断路,其他地方完好,换上新灯泡后能发光;若是灯L短路,其他地方完好,换上新灯泡后能发光;若是电动机断路,换上新灯泡后电路还是断路,不能发光;若是电动机短路,则灯L不会熄灭.综上可知,换上新灯泡L1后能发光,可能是灯L断路或灯L短路;换上新灯泡L1后不能发光,只能是电动机断路.二、填空题(每空3分,共39分)8. 同 排斥 吸引轻小物体【解题思路】 用塑料梳子梳头时,头发由于与梳子摩擦而带上了电荷,同种电荷相互排斥,所以越梳头发越蓬松;由于带电体有吸引轻小物体的性质,所以带电的梳子能吸引碎纸屑.9. 可能带电 没有产生【解题思路】 琥珀经摩擦后带上了电荷,带电体具有吸引轻小物体的性质,被吸引的轻小物体可能不带电,也可能带与琥珀所带电荷不同的电荷;摩擦起电的实质是电子的转移,失去电子的物体带正电,得到电子的物体带负电,所以摩擦起电现象中没有新电荷产生.10. 异种电荷相互吸引 相反【解题思路】 固体粉末涂料带负电荷,工件带正电荷,由于异种电荷相互吸引,所以涂料会被吸附在工件上.物理学规定正电荷定向移动的方向为电流的方向,所以该电流的方向与涂料微粒的运动方向相反.11. 串 干路 0.2812. a 通路 进行倒计时,避免点火器点燃烟花造成人员伤害【解题思路】 由题知,断开此开关,指示灯熄灭,整个装置停止工作,所以,该开关应与指示灯串联,同时能控制整个电路,由电路图可知,开关S应安装在a处.由电路图可知,定时器与点火器并联,点燃烟花前,只有定时器是通路时(相当于一根导线),才能将点火器短路,使点火器不能工作;否则,在进行倒计时时,点火器工作会点燃烟花造成人员伤害.三、作图题(每小题4分,共8分)13. 如图所示.14. 如图所示.【解题思路】 开关S闭合后,若导线EF完好则灯亮电铃不响;而当导线EF被扯断后灯亮且电铃响,说明导线EF和电铃并联,导线EF完好时,电铃被短路.从电源正极依次串联开关、灯泡以及电铃回到电源负极,然后将EF并联在电铃两端,如答案图所示.四、实验探究题(第15小题8分,第16小题10分,共18分)15. (1)断开 (2)L2与灯座接触不良 (3)在串联电路中开关的作用与位置的关系16. (1)试触 (2)如图所示. (3)电流表A被短路 (4)将L1(或L2)换成另一个规格不同的灯泡知故障可能是电流表A被短路.。
人教版九年级物理全一册《第十五章 电流和电路》单元检测卷(附答案)
人教版九年级物理全一册《第十五章 电流和电路》单元检测卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用“充电宝”给手机电池充电时，手机电池此时相当于电路中的（ ）A ．开关B ．导线C ．电源D ．用电器2．如图所示，游客在干燥的沙漠上游玩时，出现头发竖起如“刺猬头”的静电现象，关于头发带电情况分析正确的是（ ）A ．头发创造了电荷B ．头发带了异种电荷C ．头发带了同种电荷D ．头发一定带了正电荷3．如图所示，下列关于静电现象的说法正确的是（ ）A ．甲图：摩擦后的气球能够吸引细水流，说明摩擦过程中创造了电荷B ．乙图：细绳悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷C ．丙图：丝绸摩擦过的玻璃棒会带正电荷，在这个过程中丝绸会失去电子D ．丁图：验电器是利用了同种电荷相互排斥的原理制成的4．物理学是研究物质、能量及其相互关系的一门基础学科，它源于生活，解释生活。
对我们生活中现象或解释正确的是（ ）A ．打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，不会看到水流靠近梳子B ．摩擦过程中，产生了新的电荷C ．形成“怒发冲冠”现象原理和验电器原理相同D ．秋冬干燥季节，脱毛衣时会看到电火花是由于产生了新的电荷5．如图所示，开关闭合后，已知电流1A 的示数为0.2A ，电流表2A 的示数为0.5A ，则下列分析正确的是（ ）A ．两灯泡12L L 、是串联的，通过灯泡1L 的电流为0.2AB ．两灯泡12L L 、是并联的，干路电流为0.7AC ．两灯泡12L L 、是并联的，通过灯泡2L 的电流为0.3AD ．两灯泡12L L 、是并联的，通过灯泡2L 的电流为0.2A6．在如图甲电路中，闭合开关S 后，两个灯泡都能发光，电流表A 1、A 2的指针均在图乙所示的位置，下列说法正确的是（ ）A ．电流表A 1测L 1的电流B ．通过灯L 1、L 2的电流分别为1.5A 和0.3AC ．通过灯L 1的电流为1.2AD ．电流表L 1的示数是0.3A7．如图所示，南开两江中学在教学楼顶楼开辟了“甜甜圈”农场，学生参与劳动，仅在土壤过于干燥的夜间，电动机开始对植物浇水。
人教版物理《第15章 电流和电路》单元检测试卷及答案(共三套)
《第15章电流和电路》单元检测试卷（一）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题(每题3分，共36分)1．图示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）2．小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣景象。
