蒸汽凝结水管径计算
蒸汽管道压降及管径计算3

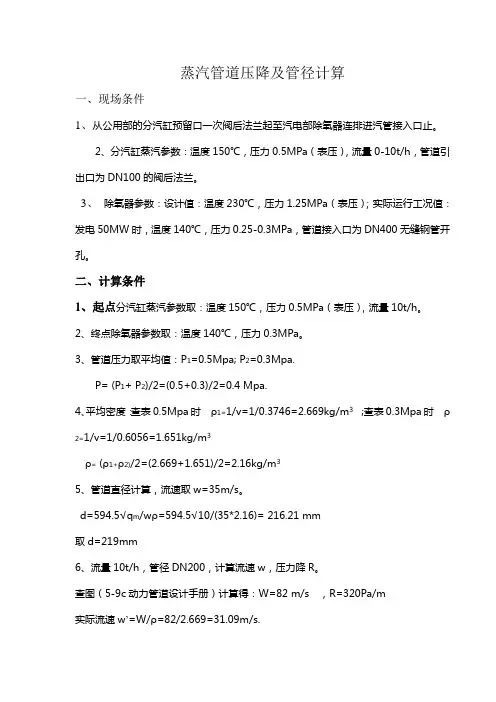

蒸汽管道压降及管径计算一、现场条件1、从公用部的分汽缸预留口一次阀后法兰起至汽电部除氧器连排进汽管接入口止。
2、分汽缸蒸汽参数：温度150℃，压力0.5MPa（表压），流量0-10t/h，管道引出口为DN100的阀后法兰。
3、除氧器参数：设计值：温度230℃，压力1.25MPa（表压）；实际运行工况值：发电50MW时，温度140℃，压力0.25-0.3MPa，管道接入口为DN400无缝钢管开孔。
二、计算条件1、起点分汽缸蒸汽参数取：温度150℃，压力0.5MPa（表压），流量10t/h。
2、终点除氧器参数取：温度140℃，压力0.3MPa。
3、管道压力取平均值：P1=0.5Mpa; P2=0.3Mpa.P= (P1+ P2)/2=(0.5+0.3)/2=0.4 Mpa.4、平均密度：查表0.5Mpa时ρ1=1/v=1/0.3746=2.669kg/m3 ;查表0.3Mpa时ρ2=1/v=1/0.6056=1.651kg/m3ρ= (ρ1+ρ2)/2=(2.669+1.651)/2=2.16kg/m35、管道直径计算，流速取w=35m/s。
d=594.5√q m/wρ=594.5√10/(35*2.16)= 216.21 mm取d=219mm6、流量10t/h，管径DN200，计算流速w，压力降R。
查图（5-9c动力管道设计手册）计算得：W=82 m/s ，R=320Pa/m实际流速w’=W/ρ=82/2.669=31.09m/s.实际压力降R’=R/ρ=320/2.669=119.Pa/m7、管径DN219，压力0.4Mpa计算流速w，压力降R, 流量q m查表（5-9c动力管道设计手册）得：w’=35m/s，R’=172Pa/m, q m=11250Kg/h=11.25t/h.8、管道压力总阻力计算按K=0.2时DN200 无缝钢管20g λ=0.0222(表5-119动力管道设计手册) 直管L=213m截止阀L d=66m*5个=330mR=4d 90度弯头L d=6.4m*21个=134.4mΔP=1.15*2.16*35*35/2*1000*0.0222/219*(213+330+134)+10*0.0222(21.5-1) =104413+4.55=104417 Pa8、允许单位压力降R=（P1- P2）106/1.15(L+L d)=(0.5-0.3)*1000000/1.15(213+464) =256.8Pa/m。
蒸汽管道管径计算
蒸汽管道管径计算之杨若古兰创作
Dn--------管道内径mm；
G---------介质质量流量t/h；
-------介质比容m3/kg；（查蒸汽表）
ω-------介质流速m/s，惯例30m/s：
流速选用；
过热蒸汽 Dg＞200 40～60m/s
Dg＞200～100 30～50m/s
Dg＜100 20～30m/s
饱和蒸汽 Dg＞200 30～40m/s
Dg＞200～100 25～35m/s
Dg＜100 15～30m/s
蒸汽供热管和凝结水管路的水力计算
供热蒸汽管路和凝结水管路水力计算（一）供热管网水力计算的基本原理蒸汽供热系统的管网由供汽管网和凝结水回收管网组成。
蒸汽供热系统管网水力计算的主要任务主要有以下三类：（1）按已知的热媒（蒸汽或凝结水）流量和压力损失，确定管道的直径。
（2）按已知热媒流量和管道直径，计算管道的压力损失，确定管路各进出口处的压力。
当供汽管路输送过热蒸汽时，还应计算用户入口处的蒸汽温度。
（3）按已知管道直径和允许压力损失，计算或校核管道中的流量。
根据水力计算的结果，不仅能分别确定蒸汽供热系统的管径、流量、压力以及温度，还可进一步确定汽源的压力和温度、凝结水回收系统的型式以及凝结水泵的扬程等。
本指导书主要阐述水力计算的基本原理、凝结水管网的水力工况、上述第一类计算的基本方法、基本步骤及典型计算示例。
至于上述第二类和第三类计算，由于与第一类计算原理相同、方法相似，因此未作详细说明。
1. 供热管网水力计算的基本公式在管路的水力计算中，通常把管路中流体流量和管径都没有改变的一段管子称为一个计算管段。
任何一个供热系统的管路都是由许多串联或并联的计算管段组成的。
当流体沿管道流动时，由于流体分子间及其与管壁间存在摩擦，因而造成能量损失，使压力降低，这种能量损失称为沿程损失，以符号“Δp y ”表示；而当流体流过管道的一些附件（如阀门、弯头、三通、散热器等）时，由于流动方向或速度的改变，产生局部旋涡和撞击，也要损失能量使压力降低，这种能量损失称为局部损失，以符号“Δp j ”表示。
因此，管路中每一计算管段的压力损失，都可用下式表示：Δp = Δp y +Δp j = Rl + Δp j Pa (2—1)式中:Δp —— 计算管段的压力损失，Pa ；Δp y —— 计算管段的沿程损失，Pa ；Δp j —— 计算管段的局部损失，Pa ；R —— 每米管长的沿程损失，又称为比摩阻，Pa/m ；L —— 管段长度，m 。
比摩阻可用流体力学的达西·维斯巴赫公式进行计算：22v d R ρλ= Pa/m (2—2)式中：λ —— 管段的摩擦阻力系数；d —— 管子内径，m ；v —— 热媒在管道内的流速，m/s ；ρ—— 热媒的密度，kg/m 3。
蒸汽管路计算公式
9.1蒸汽网路系统一、蒸汽网路水力计算的基本公式计算蒸汽管道的沿程压力损失时，流量、管径与比摩阻三者的关系式如下R = 6.88×10-3×K0.25×(G t2/ρd5.25)，Pa/m （9-1）d = 0.387×[K0.0476G t0.381/ (ρR)0.19]，m （9-2）Gt = 12.06×[(ρR)0.5×d2.625 / K0.125]，t/h （9-3）式中 R ——每米管长的沿程压力损失（比摩阻），Pa/m ；G t ——管段的蒸汽质量流量，t/h；d ——管道的内径，m；K ——蒸汽管道的当量绝对粗糙度，m，取K=0.2mm=2×10-4 m；ρ ——管段中蒸汽的密度，Kg/m3。
为了简化蒸汽管道水力计算过程，通常也是利用计算图或表格进行计算。
附录9-1给出了蒸汽管道水力计算表。
二、蒸汽网路水力计算特点1、热媒参数沿途变化较大蒸汽供热过程中沿途蒸汽压力P下降，蒸汽温度T下降，导致蒸汽密度变化较大。
2、ρ值改变时，对V、R值进行的修正在蒸汽网路水力计算中，由于网路长，蒸汽在管道流动过程中的密度变化大，因此必须对密度ρ的变化予以修正计算。
如计算管段的蒸汽密度ρsh与计算采用的水力计算表中的密度ρbi 不相同，则应按下式对附表中查出的流速和比摩阻进行修正。
v sh = ( ρbi / ρsh) · v bi m/s （9-4）R sh= ( ρbi / ρsh) · R bi Pa/m （9-5）式中符号代表的意义同热水网路的水力计算。
3、K值改变时，对R、L d值进行的修正（1）对比摩阻的修正、当蒸汽管道的当量绝对粗糙度K sh与计算采用的蒸汽水力计算表中的K bi=0.2mm不符时，同样按下式进行修正：R sh=(K sh / K bi)0.25 · R bi Pa/m （9-6）式中符号代表意义同热水网路的水力计算。
主要蒸汽管管径计算

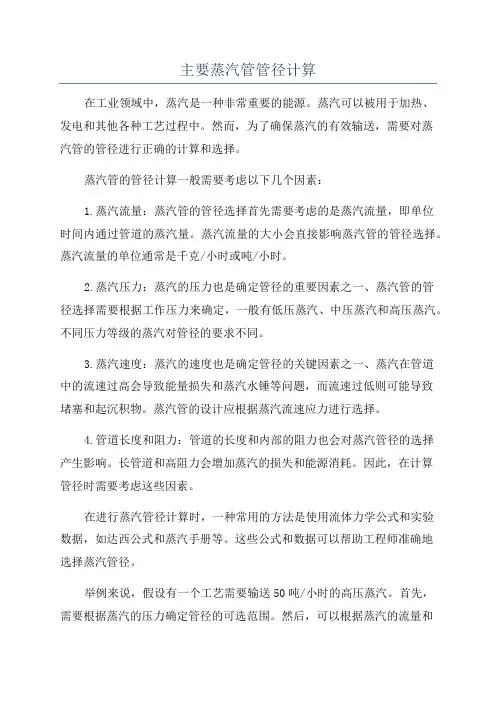

主要蒸汽管管径计算在工业领域中，蒸汽是一种非常重要的能源。
蒸汽可以被用于加热、发电和其他各种工艺过程中。
然而，为了确保蒸汽的有效输送，需要对蒸汽管的管径进行正确的计算和选择。
蒸汽管的管径计算一般需要考虑以下几个因素：1.蒸汽流量：蒸汽管的管径选择首先需要考虑的是蒸汽流量，即单位时间内通过管道的蒸汽量。
蒸汽流量的大小会直接影响蒸汽管的管径选择。
蒸汽流量的单位通常是千克/小时或吨/小时。
2.蒸汽压力：蒸汽的压力也是确定管径的重要因素之一、蒸汽管的管径选择需要根据工作压力来确定，一般有低压蒸汽、中压蒸汽和高压蒸汽。
不同压力等级的蒸汽对管径的要求不同。
3.蒸汽速度：蒸汽的速度也是确定管径的关键因素之一、蒸汽在管道中的流速过高会导致能量损失和蒸汽水锤等问题，而流速过低则可能导致堵塞和起沉积物。
蒸汽管的设计应根据蒸汽流速应力进行选择。
4.管道长度和阻力：管道的长度和内部的阻力也会对蒸汽管径的选择产生影响。
长管道和高阻力会增加蒸汽的损失和能源消耗。
因此，在计算管径时需要考虑这些因素。
在进行蒸汽管径计算时，一种常用的方法是使用流体力学公式和实验数据，如达西公式和蒸汽手册等。
这些公式和数据可以帮助工程师准确地选择蒸汽管径。
举例来说，假设有一个工艺需要输送50吨/小时的高压蒸汽。
首先，需要根据蒸汽的压力确定管径的可选范围。
然后，可以根据蒸汽的流量和速度来选择合适的管径。
在进行计算时，还需要考虑管道的长度和内部阻力。
为了更好地理解蒸汽管径计算，以下是一个简单的实例：假设需要输送50吨/小时的高压蒸汽，蒸汽压力为10MPa，管道长度为100米。
通过查询相关的流体力学公式和数据，可以得到合适的管径范围，假设为DN150-DN200。
接下来，需要根据流体力学公式计算出蒸汽的流速。
设定蒸汽的流速为12m/s，根据流速和管径选择，可以计算出最适合的管径为DN200。
最后，需要检查所选择的管径是否满足管道长度和内部阻力的要求。
根据实际情况，可能需要对管道进行分段计算，以确保整个管道的蒸汽流动性能。
蒸汽管路计算公式
9.1蒸汽网路系统一、蒸汽网路水力计算的基本公式计算蒸汽管道的沿程压力损失时，流量、管径与比摩阻三者的关系式如下R = 6.88×10-3×K0.25×(G t2/ρd5.25)，Pa/m （9-1）d = 0.387×[K0.0476G t0.381/ (ρR)0.19]，m （9-2）Gt = 12.06×[(ρR)0.5×d2.625 / K0.125]，t/h （9-3）式中 R ——每米管长的沿程压力损失（比摩阻），Pa/m ；G t ——管段的蒸汽质量流量，t/h；d ——管道的内径，m；K ——蒸汽管道的当量绝对粗糙度，m，取K=0.2mm=2×10-4 m；ρ ——管段中蒸汽的密度，Kg/m3。
为了简化蒸汽管道水力计算过程，通常也是利用计算图或表格进行计算。
附录9-1给出了蒸汽管道水力计算表。
二、蒸汽网路水力计算特点1、热媒参数沿途变化较大蒸汽供热过程中沿途蒸汽压力P下降，蒸汽温度T下降，导致蒸汽密度变化较大。
2、ρ值改变时，对V、R值进行的修正在蒸汽网路水力计算中，由于网路长，蒸汽在管道流动过程中的密度变化大，因此必须对密度ρ的变化予以修正计算。
如计算管段的蒸汽密度ρsh与计算采用的水力计算表中的密度ρbi 不相同，则应按下式对附表中查出的流速和比摩阻进行修正。
v sh = ( ρbi / ρsh) · v bi m/s （9-4）R sh= ( ρbi / ρsh) · R bi Pa/m （9-5）式中符号代表的意义同热水网路的水力计算。
3、K值改变时，对R、L d值进行的修正（1）对比摩阻的修正、当蒸汽管道的当量绝对粗糙度K sh与计算采用的蒸汽水力计算表中的K bi=0.2mm不符时，同样按下式进行修正：R sh=(K sh / K bi)0.25 · R bi Pa/m （9-6）式中符号代表意义同热水网路的水力计算。
蒸汽和凝结水管道设计
蒸汽和凝结水管道设计国外石油工厂蒸汽系统的压力大致分为10Mpa、6.0MPa、4.0 MPa、2.0 MPa、1.0 MPa、0.6 MPa、和0.35 MPa,凝结水系统压力大致分为0.35~0.07 MPa.国内石油化工厂蒸汽系统的压力大致分为10Mpa、4.0MPa、1 MPa、0.3 MPa, 凝结水系统压力大致分为0.3 MPa.表1是国内常用的蒸汽和凝结水系统压力用、稀释用、事故用。
（一）蒸汽管道1．蒸汽管道的布置一般装置的蒸汽管道，大多是架空铺设，很少有管沟铺设，不埋地铺设。
其主要原因是不易解决保温层的防潮和吸收管道热胀变形。
由工厂系统进入装置的主蒸汽管道，一般布置在管廊的上层。
（1）各种用途的蒸汽支管均应自蒸汽主管的顶部接出，支管上的切断阀应安装在靠近主管的水平管线上，以避免存液。
（2）在动力、加热及工艺等重要用途的蒸汽支管上，不得再引出灭火/消防，吹扫等其他用途的蒸汽支管。
（3）一般从蒸汽主管上引出的蒸汽支管均应采用二阀组。
而从蒸汽主管或支管引出接至工艺设备或工艺管道的蒸汽管上，必须设三阀组，即两切断阀之间设一常开的DN20检查阀，以便随时发现泄漏。
（4）凡饱和蒸汽主管进入装置，在装置侧的边界附近应设蒸汽疏水器，在分水器下部设经常疏水措施。
过热蒸汽主管进入装置，一般可不设分水器。
（5）成组布置的蒸汽拌热管，应由蒸汽分管道（或称集合管Manifold）接出，分管道是由拌热蒸汽供汽管供汽，拌热蒸汽供汽管是由装置内的蒸汽主管上部引出或从各设备区专用拌热蒸汽支管上部引出。
当蒸汽分管道的位置比蒸汽主管高时，可按图1上部的图形设计。
当蒸汽分管道的位置比蒸汽主管低时，可按图1下部的图形设计。
（6）在蒸汽管道的U形补偿器上，不得引出支管。
在靠近U形补偿器两侧的直管上引出支管时，支管不应妨碍主管的变形或位移。
因主管热胀而产生的支管引出点的位移，不应使支管承受过大的应力或过多的位移。
（7）直接排至大气的蒸汽放空管，应在该管下端的弯头附近开一个φ6mm的排液孔，并接DN15的管子引至边沟、漏斗等合适的地方，如图2（a）所示。
